Регулировка коллектора валтек с расходомерами

Регулировка теплого пола с расходомерами валтек

Гарантия на все оборудование компании 7 лет, максимальная рабочая температура +120°С, оптимальное давление 10 Бар.

Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Устройства применяются для понижения температуры теплоносителей на входе в систему подогрева пола за счет смешивания горячей (на входе) и холодной (на выходе). Одновременно устройство регулирует объем воды, подаваемый в каждый отдельный контур системы. При этом можно регулировать температуру нагрева пола как в нескольких контурах одного помещения, так и в комнатах по отдельности с учетом их назначения.

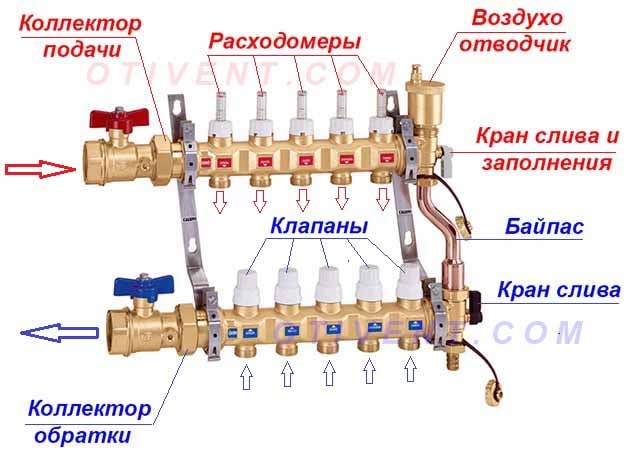

Основные элементы коллектора Устройство коллекторов VALTEC В зависимости от конкретной модели технические параметры некоторых элементов могут меняться, существуют варианты с дополнительным оборудованием для улучшения эксплуатационных характеристик. Фитинги и корпуса изготавливаются из горячештампованной латуни, кронштейны из оцинкованной стали, прокладки клапанов уплотнительные кольца для соединений из этил-пропиленового эластомера.

Рекомендуем прочесть: Год за полтора в районах крайнего севера

Оптимальная конструкция коллекторной группы

Оптимальной конструкцией считается такая коллекторная группа, в которой подающий коллектор оснащается ротаметром, а на обратный коллектор ставиться терморегулятор. Такая система позволит направлять в каждый контур необходимое количество теплоносителя, а обратный коллектор такой системы будет открывать и закрывать контуры по мере охлаждения воды.

Работать это будет следующим образом:

Воздухоотводчики будут удалять воздух из системы, который мешает её нормальной работе;
Если на улице потеплеет, терморегуляторы перекроют контуры, а перепускной клапан снизит повысившееся давление внутри системы.

Говоря о том, как работает расходомер тёплого пола, стоит сделать поправку: ротаметры бывают трёх видов:

Измеряющий ротаметр ставиться вместе с вентилем, который регулируется самостоятельно, в зависимости от измеренных показаний;
Регулирующий ротаметр управляет количеством поступающего теплоносителя;
Третий вид совмещает в себе два предыдущий, однако также он отличается повышенной ценой.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Схема работы коллекторной трубы для сбора теплоносителяИтак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
опорожнять систему, сбрасывать воздух;
автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Требования к подключению и установке

Схема коллектора для теплого пола

Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.

Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:

Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
Установка индивидуального насоса на каждый контур.
Расширительный резервуар ставится перед насосом на линии обратной подачи.
При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
Ресурс насоса повышается при расположении выше обратки.

Выбор места монтажа

Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.

В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

медь;
сталь;
латунь;
полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

количество отопительных контуров, их протяженность и пропускающая способность;
максимальное давление;
возможность добавления веток;
наличие элементов, осуществляющих автоматический контроль работы устройства;
количество потребляемой электроэнергии;
внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

вид финишного напольного покрытия;
площадь комнаты с планом расстановки крупной мебели и бытовой техники;
диаметр и материал труб;
мощность отопительного котла;
тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Настройка расходомеров на коллекторе теплого пола валтек

Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени. Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.

Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики.

Рекомендуем прочесть: Где получить кадастровый паспорт на квартиру

Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
Крутим в обратную сторону, выставляя требуемое значение.

Выставление расходомера без фиксатора
Если есть фиксирующая втулка, закручиваем ее до упора.
Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с. Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Решение проблемы с контурами теплого пола

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

Первый способ предполагает собой создание ровных колец, однако укладывать их можно несколько штук в одну комнату, например, в ванную вы можете положить одно отопительное кольцо, в гостиную три, а в кухню два. Таким образом, нагрев всех колец будет одинаковым.
Если вы не хотите создавать несколько колец в одной комнате, то для вас также есть решение. Отопительные контуры могут быть разной длины, однако их стоит подключать через специальное устройство – расходомер для теплого пола. Расходомер или ротаметр – это совокупность балансировочных кранов, ограничивающих количество выпускаемого в систему теплоносителя. Пример ротаметра вы можете увидеть на фото.

Минусы теплого пола без ротаметра

Расходомер для коллектора теплого пола регулирует t° опосредствованно — через нормирование потоков жидкости на змеевиках. В зависимости от габаритов ветки необходимо разное количество теплоносителя, остывающего при движении четко по расчету.

Если обогревается одна маленькая комната, то настройка расходомеров и сами они могут быть не затребованными. Без устройства можно обойтись, а регулировку осуществить простым прикрытием крана подводки или настройкой помпы. Но если объект с несколькими контурами, такая ручная регулировка будет крайне неудобной, не сможет обеспечить установку значений отдельно для каждого змеевика, кроме того, невозможно будет отследить потребление. Водомером балансировку можно сделать простым поворотом его регулировочной гайки, а уровень потребления тут же будет виден на прозрачной колбе.

Недостатки, если коллектор теплого пола без ротаметра:

температура в помещениях разных по своей геометрии, степени теплоизоляции, протяженности контуров будет не соответствовать их потребностям. Например, отопление будет интенсивным и там, где не нужно;
произойдет перерасход энергии. Оснащение надо будет использовать более продолжительный период, так как неравномерность прогрева приведет к некорректному, а на определенных участках более медленному распространению тепла.

Ошибочно считать, что оптимального расходования для нескольких контуров можно достичь настройкой производительности циркуляционной помпы и не оснащать пол расходомерами, поскольку точно исчислить длину трубок сложно. Такой расчет приведет к тому, что объем ресурса на змеевиках будет отличаться от исчисленного показателя. А также при этом нарушается принцип выбора оборудования: отталкиваться надо от потребностей пользователя, а не от параметров прибора.

Кориолисовы расходомеры

Принцип действия этих расходомеров опирается на эффект Кориолиса: изменение фаз механических колебаний U-образных трубок, по которым движется жидкость, газ или пар. Сдвиг фаз зависит от массового расхода. Сила Кориолиса, которая воздействует на стенки колеблющейся трубки, меняется под напором воды или пара.

Прямое измерение массового расхода.
Осадки не влияют на измерения.
Нет препятствий во внутреннем сечении.
Измерение расхода жидкостей не зависит от их электрической проводимости.

Высокая стоимость.
Строгие требования к технологии изготовления.
Влияние вибраций на метрологические характеристики.

Сравнив достоинства и недостатки разных видов оборудования, несложно понять, почему самыми востребованными остаются электромагнитные расходомеры: они недорогие, точные и практичные. Через каталог вы можете заказать измерительные модули высокого качества. Мы не только поможем выбрать оборудование, но также установим его и обеспечим техобслуживание.

Подпишитесь на нашу рассылку, и станьте одним из первых, кто будет в курсе всех наших новостей!

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

В разных помещениях температура будет разной;
Возможен перерасход электроэнергии на нагрев воды в системе;
Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

№	Артикул	Наименование	Производитель
1	VT.COMBI.S	Насосно-смесительный узел	VALTEC
2	VTC.596EMNX	Блок коллекторный с расходомерами	VALTEC
3	VTC.586EMNX	Блок коллекторный из нерж. стали	VALTEC
4	VT.K200.M	Контроллер с погодозависимым управлением	VALTEC
4а	VT.K200.M	Датчик температуры наружного воздуха	VALTEC
5	VT.TE3040	Электротермический сервопривод	VALTEC
6	VT.TE3061	Аналоговый сервопривод	VALTEC
7	VT.AC709	Хронотермостат электронный комнатный с датчиком температуры пола	VALTEC
8а	VT.AC601	Комнатный термостат	VALTEC
8	VT.AC602	Комнатный термостат с датчиком температуры тёплого пола	VALTEC
9	VT.0667T	Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях	VALTEC
10	VT.MR03	Клапан трехходовой смесительный для поддержания температуры обратки	VALTEC
11	VT.5012	Термоголовка с выносным накладным датчиком	VALTEC
12	VT.460	Группа безопасности	VALTEC
13	VT.538	Сгон-отсекатель	VALTEC
14	VT.0606	Сдвоенный коллекторный ниппель	VALTEC
15	VT.ZC6	Коммуникатор	VALTEC
16	VT.VRS	Насос циркуляционный	VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Коллектор: устройство и принцип работы

Узел представляет собой элемент в виде гребенки, от которой отходят выводы для подключения приборов отопления. Количество выводов может быть разным. При необходимости элемент можно нарастить дополнительными отводами. На коллектор могут быть установлены водосливные и воздуховыпускные клапаны, а так же счетчики тепла. Выводы могут оснащаться регулировочными или отсекающими кранами, что дает возможность регулировать либо отключать поток теплоносителя. Устройство устанавливается в отопительную систему в виде коллекторного блока, в который входит обратная и подающая гребенка, оборудованные выпускными вентилями и соответствующими кранами.

Функционирует коллекторная система отопления достаточно просто. Теплоноситель, разогретый котлом до нужной температуры, поступает в подающую гребенку. Здесь он распределяется между отопительными приборами. К каждому из них прокладывается трубопровод, по которому и направляется теплоноситель. В радиаторе, отдавшая часть своего тепла, жидкость частично охлаждается, и по другой трубе поступает в обратную гребенку и оттуда – к котлу. Такое распределение способствует равномерному разогреву радиаторов, поскольку к каждому из них подходит отдельная подающая труба.

Теплоноситель, разогретый в котле, уходит к подающему коллектору, где распределяется по трубам, подходящим к каждому радиатору. Остывшая жидкость через обратный коллектор направляется снова в котел

Обратите внимание! Распределительная гребенка системы отопления, установленная на каждом этаже отапливаемого здания, позволяет получить поэтажные отдельные отопительные контуры с автономным управлением. Если возникает необходимость, можно отключить отопление всего этажа или только несколько приборов, чем существенно облегчается обслуживание и ремонт системы

На функционирование всей конструкции это совершенно не повлияет. Использование коллектора повышает эффективность работы оборудования, поскольку на его выводы можно установить устройства, регулирующие температуру и напор теплоносителя, а так же расходомеры.

Слабые стороны коллекторов

Помимо весомого количества преимуществ, коллекторная система отопления имеет несколько потенциальных минусов. Они не сводят на нет эффективность работы прибора, однако могут стать причиной разочарования собственников. Чтобы не попасть в их число, владельцам недвижимости перед монтажом коллектора стоит ознакомиться со следующими недостатками.

Главным минусом устройства является сложный монтаж. Он подразумевает осуществление сложной разводки отопительных приборов и трубопроводов по дому. Монтаж отличается не только высокой трудоемкостью, а и солидными затратами. Кроме того, установка может затянуться на несколько недель, а то и месяцев. Срок реализации коллекторной системы отопления зависит от площади помещения и особенностей контуров.

Еще одним минусом эксперты называют необходимость использования циркуляционного оборудования. Коллектор невозможно использовать в контурах с естественной циркуляцией теплоносителя, а установка циркуляционного насоса подразумевает наличие затрат на электричество и потерю автономности контура – в случае отключения света система отопления не будет работать.

Также потребителей настораживает высокая стоимость коллектора и дороговизна арматуры, необходимой для его обвязки трубопроводом, поэтому коллекторную систему отопления могут позволить себе не все категории населения. Количество затрат прямо пропорционально количеству контуров, ведь для подключения каждого нового контура необходимо огромное количество дорогой арматуры.

Коллекторная система отопления – это комплекс дорогого оборудования, который позволяет добиться эффективного и равномерного обогрева всего дома. Высокие первоначальные инвестиции, вложенные собственником в покупку оборудования и оплату труда монтажников, со временем окупятся, ведь коллекторная система не только надежная, но и энергоэффективная.

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.

Как выбрать

Коллектор для теплого пола часто продается уже готовым под сборку, комплект может быть без ротаметров, но обычно всегда для каждого варианта такого изделия в техдокументации прописываются рекомендованные расходомеры.

Некоторые советы как правильно выбрать ротаметр:

чем больше элементов устройства выполнены из металла (латунь), тем лучше. Такое изделие более износоустойчивое

Но также, если надо сэкономить, часто применяют пластиковую продукцию: среда использования создает не слишком большие нагрузки, поэтому и аппарат со стойкой пластмассы будет работать долго;
при покупке важно осмотреть изделие, удостовериться в его целостности (особенно колбы);
пружина внутри должна быть стальной. Материал указывается в инструкции, если этого пункта нет, вполне вероятно, что производитель выпускает ненадежную продукцию;
колба качественных изделий поликарбонатная;
рекомендуемые минимальные параметры (прописываются в инструкции):
изделие должно быть рассчитанным на +110° C и выше, давление — от 10 бар;
пропускная способность от 2–4 м³;
наличие сертификата, гарантия — от 5 лет.

Конечно же, если есть много контуров желательно покупать на каждый водомер, так как изменение потока на одной ветви меняет его на всех остальных, это позволит рациональнее использовать возможности котла. Гребенка будет представлять собой своеобразный блок управления с торчащими ротаметрами, с различными положениями поплавков-указателей внутри колб.

Особенности монтажа

Обычное место расходомера – верхний подающий коллектор

При установке обычного поплавкового ротаметра важно соблюдать вертикальность его положения. Это необходимо для того, чтобы уровень воды в колбе был ровным и показывал точные значения

Поэтому коллекторы должны быть установлены по уровню горизонтально. Обычно коллекторную группу монтируют в закрывающийся короб. Это выглядит аккуратно и обезопасит коллектор от повреждений.

Расходомер вкручивается в технологическое входное отверстие подающего коллектора (если расходомер не предназначен для установки в обратный коллектор). Для установки прибора не нужно использовать какие-либо дополнительные герметизирующие материалы (прокладки, ленты). Прибор укомплектован накидной гайкой и уплотнительным пропиленовым кольцом.

Рекомендация о марках коллекторов, для которых рекомендуется использовать расходомер, имеется в его паспорте. Место установки ротаметра зависит от направления потока жидкости внутри корпуса.

Конструкция и принцип работы модуля расходомера и других устройств, применяющихся для балансировки систем отопления:

Расходомер – важная деталь систем тёплого пола, которая позволяет решить проблему равномерной подачи теплоносителя в отдельные контуры с возможностью точной настройки потока.

голоса

Рейтинг статьи
