Трубы для теплого пола: какие лучше выбрать

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Калькулятор расчета длины трубы

Составляя проект отопительной системы и предварительные расчеты потребности труб для теплого водяного пола, необходимо учесть, что максимальная длина общего контура не должна превышать ста метров, и каждая петля должна выкладываться из цельного куска.

Как следует из практики, стометровой длины труб хватает, чтобы обустроить систему, способную обогреть площадь в двадцать квадратных метров. Имея размеры помещения, можно определить примерную потребность материала для устройства системы отопления. Для удобства выполнения вычислений можно воспользоваться специальным калькулятором по расчету труб для теплого пола.

Выполняя расчеты, необходимо из всей площади отнять участки, которые не планируются для обогрева. Кроме этого, учитывается расстояние между двумя соседними контурами, которое мастера называют «шагом укладки». На этот показатель оказывает влияние предполагаемый температурный режим в обогреваемом помещении.

Как правило, максимальное расстояние укладки – 35 см. Если его превысить, температурные перепады будут ощущаться, потому что поверхность пола не будет подвержена равномерному прогреванию. Чтобы правильно спроектировать и смонтировать теплый пол, рекомендуется воспользоваться услугами профессиональных специалистов.

Производители

Перед тем, как окончательно выбрать материал, специалисты советуют обратить внимание на следующих производителей:

немецкая компания Renau – изготавливает трубы из полиэтилена и металлопластика, предназначенные для обустройства разных отопительных систем. Изделия отличаются высоким качественным уровнем, но есть большая вероятность, что вам подсунут поддельный товар,
Uponor – финская фирма, занимающаяся производством труб. Изделия имеют продолжительный эксплуатационный период, так как в производстве задействованы высококачественные материалы,
Ростерм и Наноплас – отечественные производители, выпускающие трубы из пластика. По своим характеристикам изделия не отличаются от импортных аналогов, а стоят значительно меньше.

Трубы для теплого водяного пола Uponor

Трубы изготавливаются из разных материалов, но популярными считаются недорогие варианты из металлопластика, полипропилена и меди с внешним диаметром в 16 – 18 мм.

Помните, что приобретать необходимо трубы, используемые для монтажа отопительной, а не водопроводной системы. Доверяйте проверенным брендам, выбирайте оригиналы, проверяйте документы, подтверждающие качество материала.

Как согнуть трубу?

Неправильная технология сгиба приводит к частым поломкам отопительной системы. Советы специалиста по сгибанию:

Металлическую трубу нужно заполнить под завязку сухим песком и установить по двум сторонам заглушки. Если вам попался мягкий материал, то его легко можно согнуть своими руками. Трубы, которые имеют большой диаметр, лучше сгибать при помощи зажимов. Алюминиевые или стальные конструкции сначала заполняются песком, затем место изгиба раскаляется газовой грелкой. Раскалять нужно до ярко-красного цвета;
Металлопластиковые трубы свободно гнутся своими руками без использования дополнительных инструментов или электрических устройств. Однако необходимо учитывать их предрасположенность к разрыву, поэтому каждые 2 см нельзя сгибать больше, чем на 15 градусов. Второй способ: вставьте стальную проволоку внутрь и начинайте сгибать. Таким способом вы добьетесь более качественного и ровного загиба;
Параметры полипропиленовых труб
Полипропиленовые трубы сначала разогреваются до 150 градусов обычным строительным феном. Надеваем толстые резиновые перчатки и начинаем гнуть. После остывания осмотрите место, которые вы насильно поддали трансформации, в этом области не должно быть трещин и вмятин;
Сложней всего гнуть пластиковые трубы. В домашних условиях вам придется изготовить деревянный макет с нужной формой изгиба. Вдавливайте пластиковый трубопровод в форму и одновременно разогревайте его строительным феном. Нагретая пластиковая труба должна пролежать в деревянной заготовке 10–15 минут.

Если же у вас ничего не получается, то в таком случае рекомендуем вам выбрать трубогиб. Специальный инструмент бывает арбалетного, пружинного, сегментного, гидравлического, электромеханического и ручного типа.

Металлопластик – надёжное сырьё

Достойная альтернатива дорогостоящей меди – это металлопластик. Он пользуется грандиозным спросом, так как славится такими достоинствами:

длительным сроком эксплуатации – до 50 лет;
экологической чистотой;
безопасностью;
высокой прочностью;
безупречно ровными и идеально гладкими стенками;
минимальным весом;
отличной гибкостью;
сохранением первоначальной формы в течение всего срока службы;
отсутствием склонности к образованию и накоплению накипи;
оптимальной теплоотдачей;
максимальной звукоизоляцией;
стойкостью к губительному воздействию механических, термических, биологических, климатических, химических факторов;
разумной ценой.

Отрицательный момент – укладка требует вмешательства специалиста.

Расчёт количества труб для теплого водяного пола

Известно, что расчёт трубы для тёплого пола обязательно коррелируется со схемой её укладки. После того как будет выбран тип трубы и её диаметр, можно заняться расчётом её необходимой длины. Для этого необходимо вооружиться карандашом и листом миллиметровки. При этом необходимо выполнить следующие шаги:

На бумаге нужно в масштабе нарисовать план комнаты.
Там же нужно «расставить» мебель, особенно ту, которая будет стоять стационарно – под ней прокладывать трубы обогрева точно не потребуется.
Выбрать вариант маршрута прокладки труб, он заметно влияет на расход трубы на прокладку всего маршрута.
Дальше остаётся измерить суммарную длину контуров, обозначенных на плане, и умножить её на масштаб самого плана.
Результатом будет необходимая совокупная длина трубы.

Длина трубы также зависит от расстояния между витками и прочими отступами, для которых есть свои нормы:

Трубы не должны приближаться к стенам ближе, чем на 200 мм.
Расстояние между полудюймовыми трубами должно составлять порядка 300 мм, поскольку считается, что труба способна эффективно прогревать пол на расстоянии 150 мм от себя.
На длину изогнутых участков трубы обычно отводят 10% от суммарной длины её прямых участков.

Видео о расчете труб для теплого пола:

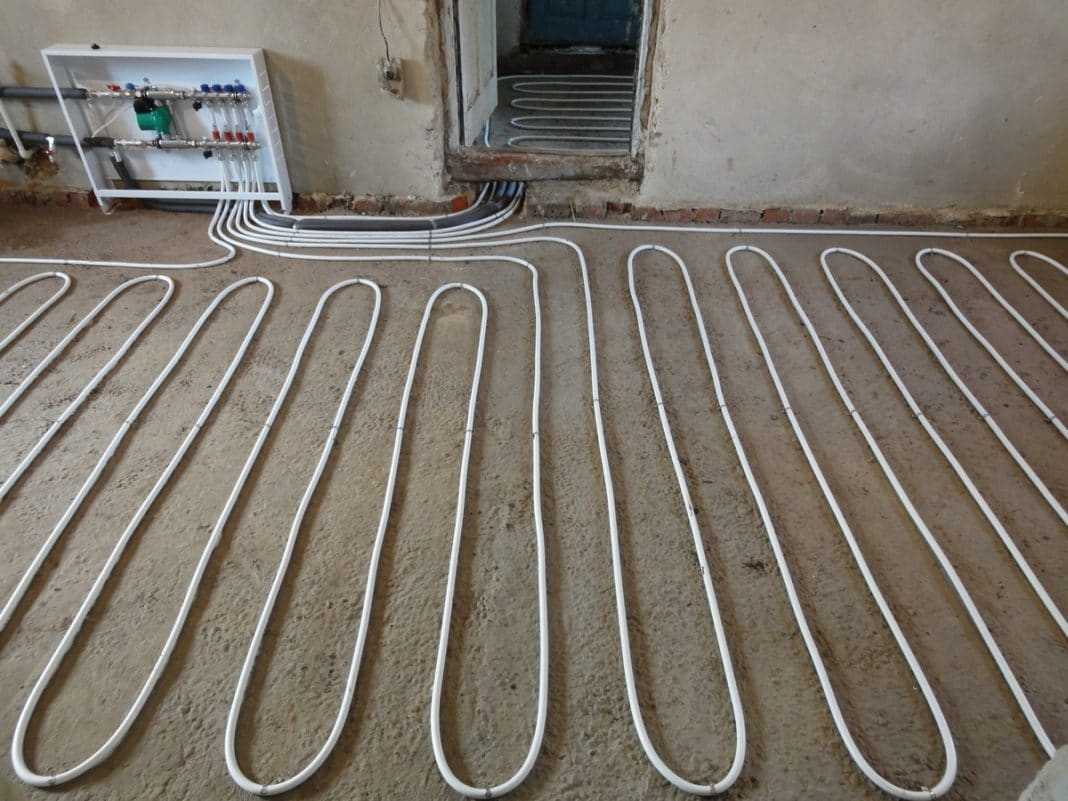

Схема прокладки труб «змейка»

Смысл её понятен из названия, но работает она недостаточно эффективно. Ведь в ней теплоноситель подаётся с одного конца, а когда он достигает противоположной стороны, то сильно остывает. В результате одна сторона пола прогревается намного сильнее, чем другая.

Поэтому использовать «змейку» целесообразно только в небольших по площади помещениях.

Схема прокладки труб «спираль» или «улитка»

Укладывать спиралью трубы намного сложнее, поэтому здесь потребуется помощник. Зато тёплый пол, собранный по подобной схеме, будет работать намного эффективнее. От входа труба по спирали начинает сжиматься к центру помещения, там делает крутой разворот и по тому же маршруту раскручивается между витками горячей нитки к выходу.

Это идеальная схема для тёплого пола, монтируемого в просторном помещении.

Видео о том, где лучше укладывать трубы теплого пола «змейкой» и «улиткой»:

Если длина трубы при расчётах получится более 60 м, то необходимо пересмотреть схему укладки, разбив обогреваемую площадь на две равные половины, и подключить каждую из них к распределительной гребёнке.

Понятно, что такое изменение потребует большего метража труб, зато и тёплый пол с двумя контурами будет работать эффективнее.

Требования к трубам

Для качественного обогрева вашего помещения, характеристики материала трубы должны отвечать определенным требованиям.

Теплоотдача. Важнейшая характеристика, от которой зависит, как хорошо будет отапливаться помещение. Ведь от этой характеристики зависит количество отдаваемой тепловой энергии.
Прочность. От этой характеристики зависит, как хорошо система трубопроводов будет выдерживать рабочее давление и температуру.
Срок эксплуатации. Прежде чем сделать укладку, производят расчет трубы на ее долговечность. Ведь обычно систему обогрева устанавливают под стяжкой из бетона и поэтому добраться до трубы в случае поломки, представляется делом долгим и затратным.
Расширение. Коэффициент расширения должен быть низким, так как под воздействием высокой температуры материал имеет свойство увеличиваться в размерах, точнее, диаметр трубы, что может привести к повреждению стяжки или пола.
Радиус изгиба. Этот параметр должен быть минимальным. Нужного значения он достигает в эластичных материалах.
Высокая экологичность. Так как система прокладывается в жилых помещениях, то влияние материала трубы на окружающую среду должно быть минимальным.

Где допускается обустройство системы

Следует понимать, что использование системы “теплый пол” допускается в частном доме или в квартире с индивидуальным отоплением. В квартирах с центральным отоплением запрещается монтировать систему в больших комнатах, поскольку она будет забирать большое количество тепла из стояка. Водяной теплый пол в квартире можно сделать в ванной, в туалете, в спальне перед кроватью, но закрывать им все комнаты недопустимо. Иначе ваши соседи сверху или снизу останутся вообще без тепла и последуют дальнейшие конфликты с коммунальщиками. В своем доме вы подключите к системе котел и сможете самостоятельно регулировать температуру теплого пола.

Теплый водяной пол — комфорт и удобство!

Подбор диаметра в зависимости от материала труб

Если требуется изготовить теплый пол: какой диаметр трубы целесообразнее применить? Подобрать трубы можно, опираясь на показатели теплоотдачи материалов, применяемых для изготовления.

Для обустройства пола с подогревом можно использовать:

металлопластиковые трубы;
полиэтиленовые трубы, в том числе и изделия, изготовленные из сшитого полиэтилена;
медные трубы;
гофрированные нержавеющие трубы.

Металлопластиковые трубы

Металлопластиковые изделия представляют собой сложную конструкцию, внутри которой расположена алюминиевая труба, обшитая слоями полиэтилена.

Труба из нескольких слоем различных материалов

Металлопластиковые трубы обладают достаточно высоким коэффициентом теплоотдачи, поэтому при обустройстве пола можно применять оборудование диаметром 16 мм.

При выборе такого вида труб стоит учесть, что алюминий и полиэтилен обладают различными коэффициентами расширения, что может повлиять на долговечность изделий.

Пластиковые трубы

Полипропиленовые трубы обладают более низким показателем теплоотдачи, к тому же при сгибе такой трубы могут возникать существенные потери тепла, поэтому при применении их рекомендуется изготавливать теплый пол 20 трубой. Предпочтительнее использовать изделия из полиэтилена, они имеют меньший радиус гиба.

Уложенные пластиковые трубы

При необходимости обогрева помещения большой площади можно использовать пластиковые трубы диаметром 25 мм. Однако для них требуется применение отопительного оборудования высокой мощности.

Металлические трубы

Медные трубы обладают самой высокой теплоотдачей. Для изготовления пола с подогревом из меди можно применять трубы малого диаметра (14 мм – 16 мм).

Использование медных труб для пола

Отрицательными качествами материала являются:

высокая стоимость. В среднем погонный метр медной трубы стоит в 2-2,5 раза больше пластиковой и металлопластиковой;
сложность укладки. Медные трубы сложно согнуть в заданную конструкцию, поэтому при изготовлении пола используется сварка.

Гофрированные трубы

Трубы из гофрированной нержавеющей стали являются относительно новым продуктом на российском рынке. Изделия отличаются сравнительно небольшой стоимостью при достаточно высоких характеристиках. Гофрированная труба для теплого пола 16х2 будет оптимальным решением в помещениях как с большой, так и с малой площадью.

Труба-гофра для пола с подогревом

Оптимальным решением будет выбор гофрированной или металлопластиковой трубы диаметром 16 мм. Именно эти виды дают наиболее благоприятное соотношение между ценой и качеством продукции.

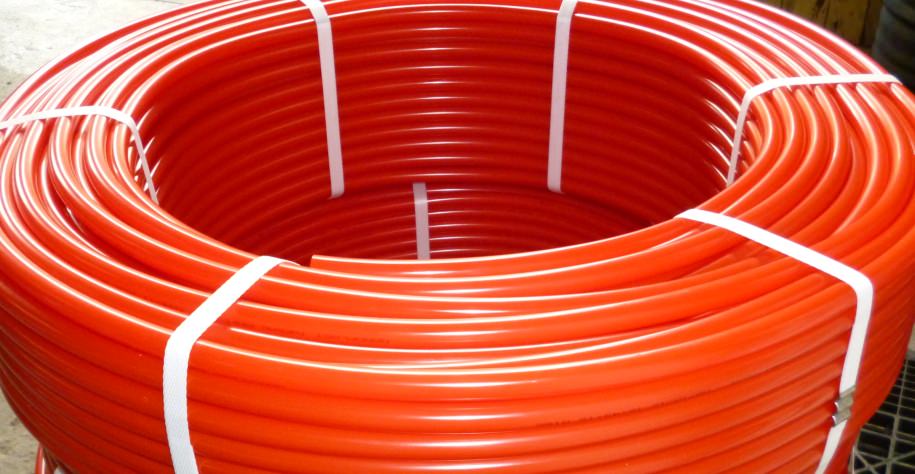

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

пероксидный;
силановый;
азотный;
радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Калькулятор расчета длины трубы

Что необходимо распланировать перед выбором труб

Прежде чем приступить непосредственно к выбору труб, необходимо ответить на несколько вопросов, касающихся проектируемой системы отопления. Это поможет выбрать именно тот материал труб, который оптимально подойдет в каждом индивидуальном случае.

Режим работы отопления

Первый вопрос, с которым необходимо определиться – в каком режиме будет эксплуатироваться водяной теплый пол. Круглосуточная работа отопления автоматически снимет проблему возможного замерзания воды, облегчит выбор материала труб и выбор теплоносителя. Если отопление на основе водяного пола планируется оставлять в зимнее время выключенным, то желательно выбирать более гибкий и пластичный материал для компенсации расширения теплоносителя при замерзании. В этом случае теплый пол из полипропиленовых труб или сшитого полиэтилена будет предпочтительнее, чем пол на основе меди или металлопластика.

Читать также: Как рассчитать и уменьшить расход теплоносителя в системе отопления

Теплоноситель

Наиболее распространенным теплоносителем для теплого пола является вода. Она обладает высокой теплоемкостью, экологически безопасна и обходится достаточно дешево. Однако при наличии угрозы промерзания, в качестве теплоносителя придется использовать антифриз – незамерзающую жидкость на основе этиленгликоля или пропиленгликоля. Химическая активность антифриза значительно больше, чем у воды, выбор материалов и фитингов придется делать с учетом этого фактора. Кроме того, потребуется увеличить мощность насоса, поддерживающего давление, изменится диаметр труб и их допустимая протяженность.

Читать также: Как заполнить систему отопления закрытого типа антифризом

Источник теплоносителя и регуляторы

Трубы для теплого пола – только часть системы отопления

Не менее важно, откуда будет поступать теплоноситель, с каким давлением и температурой, насколько постоянными будут эти характеристики. Если планируется подключать водяной пол к коммунальной отопительной системе, то необходимо заранее предусмотреть систему регуляторов и компенсаторов, да и материал придется выбрать с повышенной устойчивостью к скачкам давления и температуры

Скорее всего придется делать теплый пол из металлопластика или меди.

Схема укладки и геометрия помещения

Читать также: Схема отопления: проектирование системы отопления дома

Читать также: Маты для водяного теплого пола: выбор и укладка

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

полипропиленовые;
из сшитого полиэтилена;
медные;
металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

Низкая цена. Является одним из самых недорогих вариантов.
Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

стойкость к повышенной температуре (до 120 градусов Цельсия);
меньший радиус сгиба – около 5 радиусов самой трубы;
не боится механических воздействий;
не боится резких перепадов температуры и давления;
пластичность (очень гибкий материал);
даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
стойкость к воздействию химических веществ и бактерий;
экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

Во-первых, это самый дорогой материал из всех рассматриваемых.
Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

долгий срок службы (более 50 лет при нормальной эксплуатации),
имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
высокая степень звукоизоляции (практически неслышно тока воды),
меньший вес по сравнению с медными,
экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Сколько трубы потребуется для «теплого пола»?

Чтобы точно рассчитать нужное количество труб, можно воспользоваться программными средствами либо вооружиться миллиметровой бумагой, на которой в масштабе будет чертиться план помещения.

На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно. Трубы под ними прокладывать не нужно, ведь это невыгодно и вредно для самой мебели.

На план нужно нанести схему расположения труб. Укладку проводят одним из следующих способов:

«Змейка» — простой вариант монтажа, который имеет один недостаток – неравномерный прогрев помещения, что становится понятным из рисунка. Одна часть комнаты может прогреваться меньше, так как теплоноситель прибудет уже остывшим. Еще расстояние между участками с еще не остывшей водой может быть слишком большим;
«Спираль» — она обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но при этом тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой будут чередоваться. Углов поворотов будет меньше, что может повлиять на скорость перемещения теплоносителя в трубах.
Комбинированная система. Совмещает в себе принципы работы Змейки и Спирали.

Схема расположения труб

При создании плана нужно учесть, что трубы укладываются на расстоянии 15-20 см от стен, а шаг между ними должен быть 20 см-35 см. Если же теплый пол – единственный источник тепловой энергии, то шаг должен быть минимальным. Вот почему в домах, где теплый пол — всего лишь приятное дополнение, а не основной способ добычи тепла, допускается использование полипропиленовых труб с большим радиусом изгиба.

Данные приведенные выше достаточны для того, чтобы можно было хотя бы примерно посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.
