Тупиковая система отопления

Среди множества существующих видов отопительных систем выбор застройщиков часто останавливается на тупиковой схеме. Что такое тупиковая система отопления?

Так называют одну из разновидностей двухтрубных сетей, для которой характерной является разница в продолжительности подающего и обратного трубопроводов. Хотя и в однотрубном варианте тупиковая система также возможна.

Теплоноситель в такой схеме движется в противоположных направлениях по подающей и обратной трубе. В свою очередь, тупиковая система также делится на два типа: вертикальный и горизонтальный.

Вертикальная схема предполагает присоединение радиаторов к стояку. В этом случае имеет место неравномерная циркуляция теплоносителя. Так как циркуляционные кольца, расположенные ближе к стояку, короче отдаленных. В этом случае помещения, находящиеся далеко от источника тепла, прогреваются дольше и хуже ближних. Такие сети используются, как правило, в многоэтажных постройках.
Горизонтальная тупиковая разводка системы отопления более экономична и проста в монтаже. Состоит из серии приборов отопления, объединенных в общую схему подающим и обратным трубопроводами. С естественной циркуляцией теплоносителя данная схема может работать в зданиях малой площади и объема. Для других случаев необходима организация принудительного движения горячей воды по системе.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
Расположение ветки магистрали с перепадом высоты.
Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

Тупиковая система отопления используется как в больших, так и маленьких домах Сама по себе тупиковая магистраль – это двухтрубная система. Описание данной системы характеризуется движением теплоносителя от радиатора к котлу, создавая замкнутый контур. Такое отопление характерно для двухэтажного дома.

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Более сложная гравитационная схема отопления, предусматривающая наличие сразу двух контуров отопительной системы. По одному происходит передвижение горячей воды, которая движется от котла к радиаторам. А второй контур предназначен для оттока остывшего теплоносителя от радиаторов к нагревательному котлу. Данная самотечная система отопления предусматривает более тщательное планирование и использования увеличенного количества материалов (труб).

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Принцип монтирования двухтрубной системы, предполагающей отопление самотеком, являет собой довольно трудоемкий процесс, который можно разделить на несколько этапов:

монтаж основного стояка. Отопительная труба (по которой движется горячая вода) поднимается от котла к расширительному баку. Следует отметить, что наилучшее место присоединения стояка к баку – нижняя треть от общей его высоты.
на уровне примерно трети высоты помещения (отмерять следует от уровня пола) отопительная труба соединяется с разводкой. Именно от нее и будут прокладываться трубы к приборам отопления – радиаторам.
для своевременного удаления излишков жидкости в системе в бак должна быть врезана также труба перелива. Посредством ее использования лишняя жидкость будет направлена в канализацию.
трубы для отведения уже отработанной (то есть – остывшей) воды следует врезать в нижнюю часть радиатора. По этим трубам вода возвращается к нагревательному котлу. Прокладываются они параллельно трубам подачи горячего теплоносителя.

Кроме того, обязательно следует утеплить помещение, в котором стоит расширительный бак. Чаще всего таким помещением является специальная комната на верхнем этаже или чердак. Если данная комната не будет утеплена, это может привести к тому, что часть теплоносителя попросту замерзнет – а это спровоцирует поломку системы.

План отопления

Еще одна важная особенность – при планировании системы, перед тем, как сделать отопление без насоса, необходимо тщательно просчитать уровень расположения котла, расширительного бака и радиаторов. При правильном планировании достигается необходимое давление, которое способствует более эффективной работе системы. Следует учитывать, что ниже всего должен располагаться нагревательный котел.

Для него лучше всего оборудовать отдельную комнату на цокольном этаже или в подвале. Если возможности оборудования отдельного помещения нет (или просто нет цоколя, подвала), котел следует располагать в углублении. При правильном расчете, подобной системы достаточно для обогрева строения состоящего из 4-5 комнат с прилегающими бытовыми помещениями.

Котельная частного дома

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Характеристика и специфики системы

Система обогрева с попутным движением носителя тепла спроектирована в 1901 году инженером Тихельманом. В подобной системе жидкость передвигается в попутном направлении по двоим контурам: подаче и обратке. Длина труб по контурам одинакова, гидравлические условия похожи. Благодаря этому заключительный прибор отопления нагревается также прекрасно, как и первый. Такая система дает возможность одинаково обогревать все помещения, экономить горючее. Попутная система обогрева имеет альтернативное наименование – «петля Тихельмана», в честь ее создателя. Установка подобной системы советуется для обогрева помещений большого размера с 10 или более отопительными приборами. В маленьких домах использование подобной системы нацелесообразно.

Для установки попутной системы в большинстве случаев необходим циркулярный насос. Самотечная система возможна при сравнительно небольшом числе радиаторов (не больше 10) и одноэтажной разводке.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке. Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча

Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды. Важно не перепутать модификации термостатов для батарей

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью. Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового. Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Испытания

После того как работы будут закончены, следует провести опрессовку. Это делается с целью проверки, насколько герметично выполнен монтаж системы отопления, а также для выявления уязвимых мест. Чтобы вся система всегда находилась в рабочем состоянии, такую проверку следует проводить каждый год. Процедура опрессовки тупиковой системы отопления не так проста, как может показаться, и здесь желательно иметь какой-нибудь опыт. К тому же не обойтись без специализированного оборудования, поэтому лучше обратится в соответствующую фирму.

Тем не менее хозяину стоит знать, как происходит процесс опрессовки, чтобы суметь проконтролировать действия работников. Суть ее сводится к проверке оборудования и трубопроводов путем подачи в систему опрессовочного давления, которое немного выше обычного (рабочее). При этом нагнетается вода (гидравлическая опрессовка) или воздух (пневматическая опрессовка).

Если в системе не наблюдается течи или пропускания воздуха при повышенном давлении, значит, она исправно будет работать при рабочем значении. Высота загородных домов и коттеджей, как правило, не превышает трех этажей. Для них опрессовочное давление составляет 1,9-2,0 атмосферы. В многоэтажных домах (7 и более этажей) рабочее давление в системе отопления составляет 7-10 атмосфер. Для проведения проверки оно увеличивается на 15-25%.

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

Монтировать котёл, который будет выступать основным источником тепла.
Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
Подключить обратный контур к котлу.
В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы.

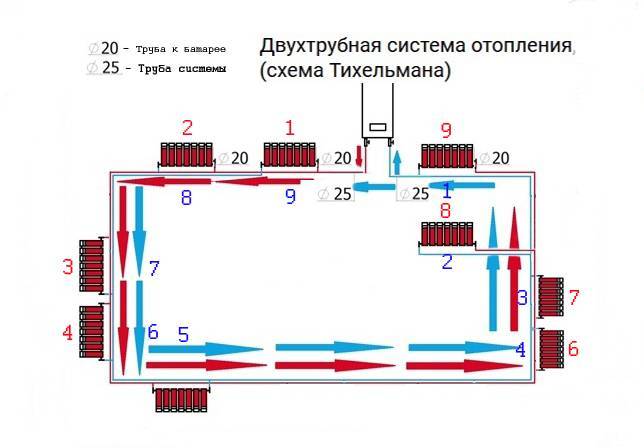

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

Правильно выбрать гидравлический насос – это основная деталь всей системы.
Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

с обеих сторон от насоса;
на патрубке залива/слива воды;
на отводе расширительного бака;
в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

тупиковая система отопления
система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

В каких случаях целесообразно монтировать

Поскольку обходится сборка попутной системы отопления дороже обычной тупиковой, использовать ее целесообразно только в больших домах со значительным количеством радиаторов. То есть там, где балансировка оказывает значительное влияние на работу циркуляционного насоса.

Также необходимость сборки такой системы оказывается под вопросом в тех случаях, когда трубы из-за особенностей планировки нельзя провести по периметру помещения. В этом случае приходится делать дорогую трехтрубную систему, пуская обратку длинной петлей. А это в финансовом плане обычно обходится дорого.

Технические правила монтажа

Помимо общепринятых правил монтажа двухтрубных систем существует и ряд специфических требований.

Пренебрегать ими не следует: это приведет вас к ошибкам, переделкам и, как следствие, к удорожанию проекта.

Итак, рассмотрим основные правила монтажа:

Расчет тупиковой системы отопления выполняется, исходя из внутренних диаметров труб. Если на чертеже вы видите «Ду15» либо «DN15» – это внутренний размер трубы. «Ф26х3» обозначает наружный диаметр и толщину стенки. Внутренний в таком случае можно подсчитать, отняв от числа 26 две толщины – 2х3. В итоге вы получите искомый размер (26 – 2х3 = 20 мм). Будьте внимательны при закупке материалов.
Если проектом предусмотрено несколько тупиковых ветвей, на каждую из них ставьте запорно-регулировочную арматуру. Лучше всего воспользоваться кранами, оборудованными штуцерами для слива воды – они удобны в эксплуатации.
Независимо от того, какую систему вы монтируете – с принудительной или естественной циркуляцией – обязательно соблюдайте уклоны горизонтальных трубопроводов

При наличии насоса ограничиваются двумя-тремя миллиметрами на метр длины трубы, на самотечных магистралях уклон должен быть не менее пяти миллиметров на метр.
Обратите внимание на различия термостатов, предназначенных под самотек и принудительную циркуляцию. Первые характеризуются большей пропускной способностью

Если вы случайно установите не тот прибор, естественной циркуляции не будет.

И еще один нюанс: труба, которая соединяет предпоследний радиатор с тупиковым, по диаметру должна равняться подводкам, а не магистрали.

Гидравлический расчет двухтрубной системы отопления

Цель гидравлического расчёта – уже на этапе проектирования определить минимально необходимый диаметр труб и выбрать (при необходимости) циркуляционный насос достаточной мощности.

Общая последовательность сводится к следующим шагам:

Расчёт необходимой мощности радиаторов и построение общей схемы теплового баланса.
Определение расхода теплоносителя в каждом плече схемы.
Расчёт диаметра трубопроводов.
Выбор необходимой производительности насоса.

Для большей части мастеров, желающих самостоятельно оборудовать систему отопления небольшого дома можно ограничиться приблизительным расчётом и заложить 10-15% запаса по мощности батарей, котла, диаметру труб и производительности насоса.

Определение минимально необходимой мощности

Для точного расчёта тепловой мощности радиаторов (а, соответственно, и котла)можно воспользоваться калькулятором.

Дома из стандартных строительных материалов и с качественным утеплении потребуют 1,5-2 кВт тепловой мощности радиаторов на 10 м2 площади в северных регионах, 1-1,5 – в средней полосе и 0,6-1 кВт – в южных регионах.

Расчёт делают для каждой комнаты, а потом складывают все показатели. Данные наносят на единую схему для дальнейших расчётов.

Расход теплоносителя

Количество необходимого в единицу времени теплоносителя рассчитывают для каждого плеча схемы.

Для этого используют формулу: G=860*q/ΔТ, где

G — расход теплоносителя кг/ч;
q — тепловая мощность радиаторов в рассчитываемом участке (кВт);
ΔТ — разность температуры теплоносителя на входе и выходе радиатора, обычно принимают 20 оС.

Для дальнейших расчётов результат переводят в данные для воды при температуре 60оС (наиболее частый параметр в индивидуальных домах).

Используют формулу: GV = G /3600ρ, где

GV — расход воды, измеренный в л/сек;
ρ — плотность воды при 60оС.

Результат: 129/3600*0,983=0,035 л/сек.

Далее необходимо получившееся значение найти в таблицах гидравлического расчёта труб, их можно найти на сайтах производителей труб.

Пример такой таблицы.

Для нашего примера достаточно будет трубы с внутренним диаметром не менее 16 мм.

Расчёты проводят отдельно для каждого контура и отображают на схеме. Складывая расход по участкам, получают общий показатель, который учитывают при выборе труб стояков и циркуляционного насоса.

Схема отопления одноэтажного дома с принудительной циркуляцией

В одноэтажном частном доме может быть устроена любая отопительная схема из вышеперечисленного списка. Если здание имеет небольшую площадь (около 70 м2), то в нем будет хорошо работать и однотрубная система с принудительной циркуляцией – ленинградка. Она представляет собой одну магистраль, проходящую через все помещения и возвращающуюся обратно к котлу. Радиаторы подключены к ней один за другим, как это изображено на рисунке:

Эффективная работа однотрубной схемы зависит от количества отопительных приборов, оптимально их должно быть 4, максимум – 5. Если попытаться навесить на одну магистраль 6 или более батарей, то последние из них останутся практически холодными. В том и состоит принцип действия ленинградки: каждый радиатор получает теплоноситель разной температуры. Она понижается от первого прибора к последнему, потому что остывшая вода смешивается в трубе с горячей.

Подобных недостатков лишена двухтрубная и коллекторная схема для обогрева одноэтажного дома. Все радиаторы получат одинаково горячую воду, да и диаметр труб в этом случае будет меньше. При двухтрубной разводке горячий теплоноситель поступает к батареям по одной магистрали, а холодный идет к котлу по другой. Причем прокладывать их можно рядом, при необходимости скрывая под полом или за фальшстеной. Пример подобной схемы показан ниже:

В коллекторной двухтрубной системе с насосом, обеспечивающим принудительную циркуляцию, трубы проложены к каждому радиатору индивидуально. Распределительный узел – коллектор располагается в удобном месте дома, а трубы прячутся под полами. Принципиально схема выглядит следующим образом:

Теплые полы отличаются от предыдущего способа отопления тем, что к коллектору вместо батарей подключены греющие контуры из труб, замоноличенных в стяжке пола. Это самая дорогая из всех, но и наиболее экономичная и эффективная система с использованием принудительной циркуляции.

Виды системы отопления тупикового типа

Тупиковая система отопления – один из подвидов двухтрубной – делится на два вида:

горизонтальная,
вертикальная.

В системе вертикального типа все отопительные приборы присоединяются к вертикально расположенному стояку.

В результате возникает неравномерная интенсивность циркуляции воды – чем дальше от магистрали находится радиатор, тем меньше тепловой энергии ему достается. В итоге не удается поддерживать в разных помещениях одинаковую температуру.

Гораздо практичнее с данной точки зрения горизонтальная система. В этом случае каждый прибор присоединяется к двум магистралям – прямой и обратной. Тупиковая система горизонтального типа и конструктивно проще, она менее материалоемка, чем горизонтальная.

Водяная система отопления самая популярная на сегодняшний день. Водяное отопление в частном доме бывает разным. Рассмотрим основные типы данной системы.

Как устроена однотрубная система отопления частного дома, описано тут.

Возможно, следующая тема вас заинтересует: https://4air.ru/sistemy-otopleniya/dvuxtrubnaya/chastnogo-doma.html. Принцип действия двухтрубной системы отопления и способы монтажа.

Вертикальная разводка системы отопления

Преимущества и недостатки вертикальной системы

Заключение

Несмотря на некоторые недочеты, тупиковая отопительная система широко используется в силу своей доступности и простоты.

В небольшом коттедже ее может смонтировать даже далекий от теплотехники человек.

Совсем другое дело – двух-трехэтажные постройки: в таких случаях без гидравлических расчетов не обойтись.

Эту работу лучше сразу поручить опытному инженеру, в противном случае изнурительных подгонок и переделок не избежать.

В наше время существуют разные отопительные системы, но старые варианты тоже все еще применяются. Система отопления с естественной циркуляцией классика, проверенная временем.
