Гравитационное отопление

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

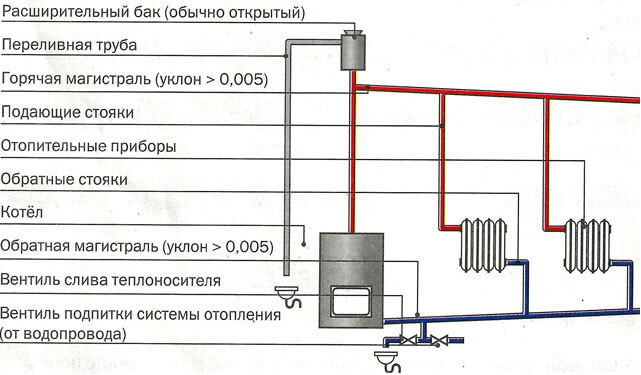

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

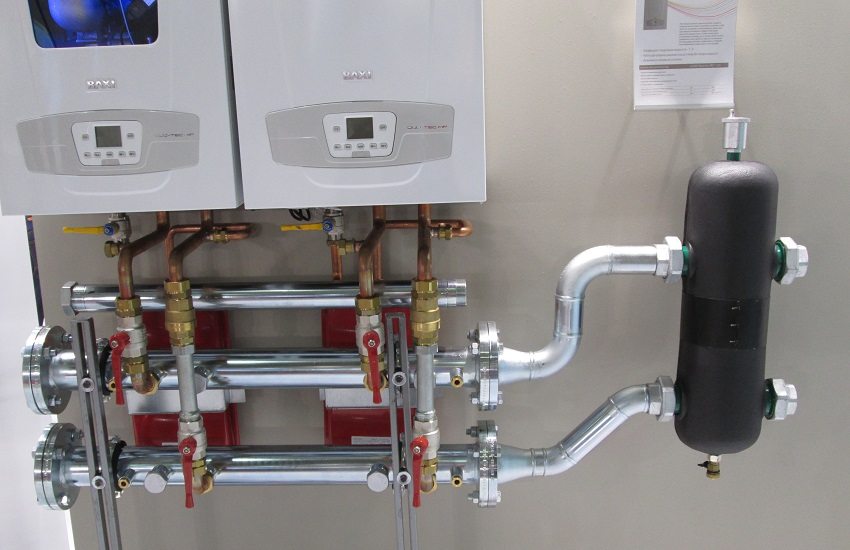

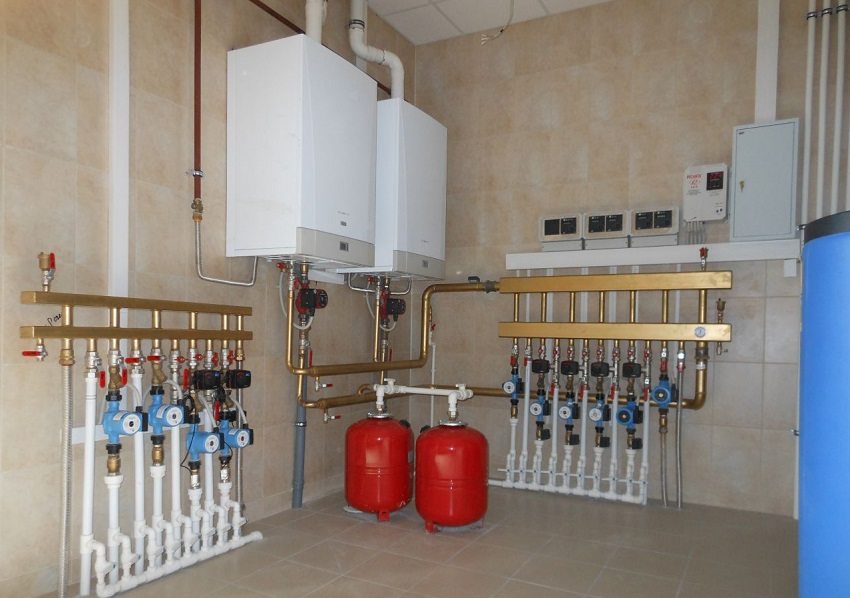

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

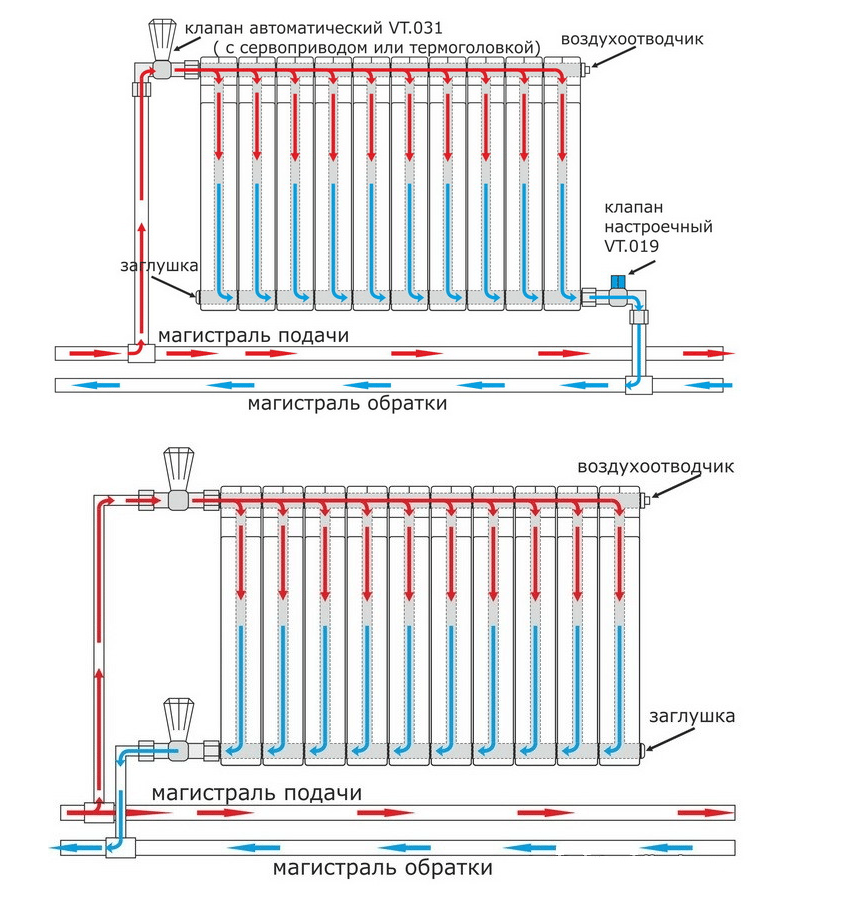

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

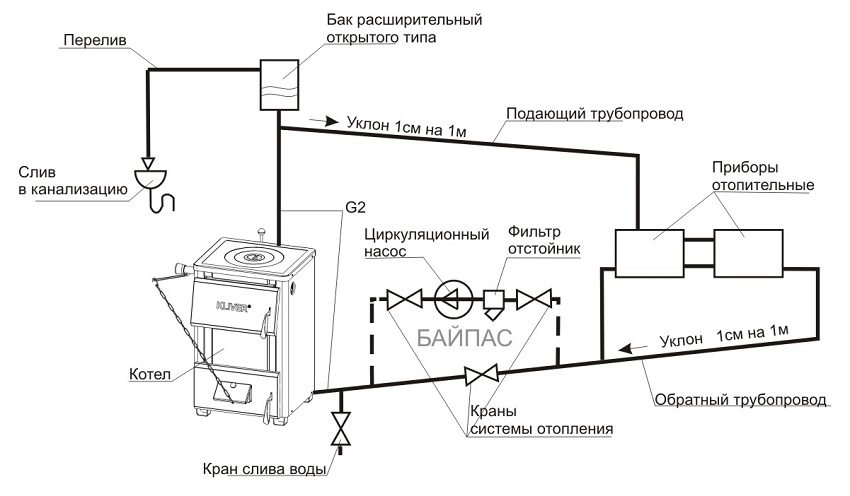

Схема открытой системы отопления с циркуляционным насосом

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70 о С, пиковая – 95 о С. У изделий из особого пластика PPS рабочая температура 95 о С, пиковая – до 110 о С. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла. то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

Подойдет и медь (о медных трубах написано тут ), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

  • поднять как можно выше точку разгона;
  • не заузить трубы подачи;
  • поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Гравитационная система отопления: диаметры труб

При выборе труб нам необходимо, чтобы они обеспечивали необходимый расход воды, а естественного циркуляционного давления должно хватать для компенсации потерь на трение о стенки и преодоление местных сопротивлений (тройники, отводы, вентиля и так далее).

Падение давления, вызванное трением определяется по равенству Дарси Вейсбаха:

Здесь:

  • ΔP — падение давления на участке трубопровода.
  • λ — коэффициент потерь на трение по длине участка. Табличная величина.
  • L — длина участка.
  • D — диаметр трубы на участке.
  • V — скорость жидкости в трубе.
  • ρ — плотность жидкости.

Общие потери давления в системе будут определяться как сумма потерь на всех участках труб и местных сопротивлениях (потери в местных сопротивлениях находятся по формуле

ΔPарматура = ξ*(v²ρ/2), где ξ — табличные коэффициенты).

Об этом я писал в своей статье, посвященной гидравлическим расчетам.

Для того, чтобы появилась циркуляция, естественное давление циркуляции должно превысить общие потери давления в ГСО:

Δp ≥ ΔP + ΔPарматура

Для того, чтобы сэкономить время, строители давно разработали специальные таблицы, которым можно быстро выбрать необходимый диаметр трубы.

Скажу сразу, что в ГСО металлическая труба начинается от 50-го диаметра, а пластиковые трубы могут использоваться начиная от диаметра 63 мм.

Их самым главным недостатком будет их цена. Кроме того, есть определенные сложности с их монтажом.

Тут нужно будет привлекать опытного человека, который сможет соблюсти все уклоны и прочие нюансы системы.

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60–70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35–40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Плюсы и минусы самотечных систем

Реализация отопления с естественной циркуляцией

Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).

Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.

Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.

Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.

Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.

Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.

Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.

Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.

Скорость движения воды в самотечном контуре

Скорость воды в системе отопления определяется рядом факторов:

  • Напором теплоносителя.
  • Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
  • Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
  • Запорной арматурой: ее количеством и типом.
  • Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Еще по этой теме на нашем сайте:

  1. Какие бывают системы отопления многоквартирного дома – схемы Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким…

Двухтрубная система отопления многоэтажного дома — схема, устройство, балансировка, опрессовка

  1. Система отопления – одна из обязательных составляющих дома. Без отопления никак. Отопительная система используется как в частных домах, так и в высоких многоквартирных….

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

  1. Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако…

Схема отопления частного дома с принудительной циркуляцией

  1. Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная…

Производственные авралы

Реализация срочных проектов на работе выматывают как психологически, так и физически. Это сжигает все резервы и нарушает гормональный баланс, который и отвечает за производство энергии на клеточном уровне. Поэтому и получается, что нет сил ни на что после работы, да в течение дня очень сложно заставить себя что-то делать.

Что предпринять? Нужно долго отдыхать. Чтобы вернуть баланс в норму, мало просто выспаться. Либо это нужно проделывать на протяжении определенного времени. Чтобы ускорить этот процесс, рекомендуется пройти курс спа-процедур, массажа и иглоукалывания. Обязательно принимайте витаминные препараты, они позволяют организму быстрее восстановиться.

Первое знакомство

Вы никогда не задумывались, что заставляет воду течь через батареи отопления?

В многоквартирном доме все понятно: там циркуляцию создает перепад давлений между подающим и обратным трубопроводами теплотрассы. Ясно, что если в одной трубе давление больше, а в другой меньше  — в замыкающем их друг с другом контуре вода придет в движение.

В частных домах отопительные системы часто бывают автономными, использующими электричество или тепло сгорания различных видов топлива. В этом случае теплоноситель приводится в движение, как правило, циркуляционным насосом отопления — крыльчаткой с маломощным (до 100 ватт) электромотором.

Но ведь электрические насосы появились намного позже водяного отопления. Как без них обходились раньше? Наверняка этот опыт можно использовать и сейчас…

Когда-то котлы не комплектовались насосами. Отопление, однако же, работало.

Использовалась естественная циркуляция нагретой воды. Тепловое расширение порождает так называемую конвекцию: любая субстанция при нагреве уменьшает свою плотность и вытесняется окружающими ее более плотными массами вверх. В случае, если речь идет о замкнутом объеме — в верхнюю его точку.

Если создать контур соответствующей формы, конвекцию можно использовать для постоянного движения в нем теплоносителя по кругу.

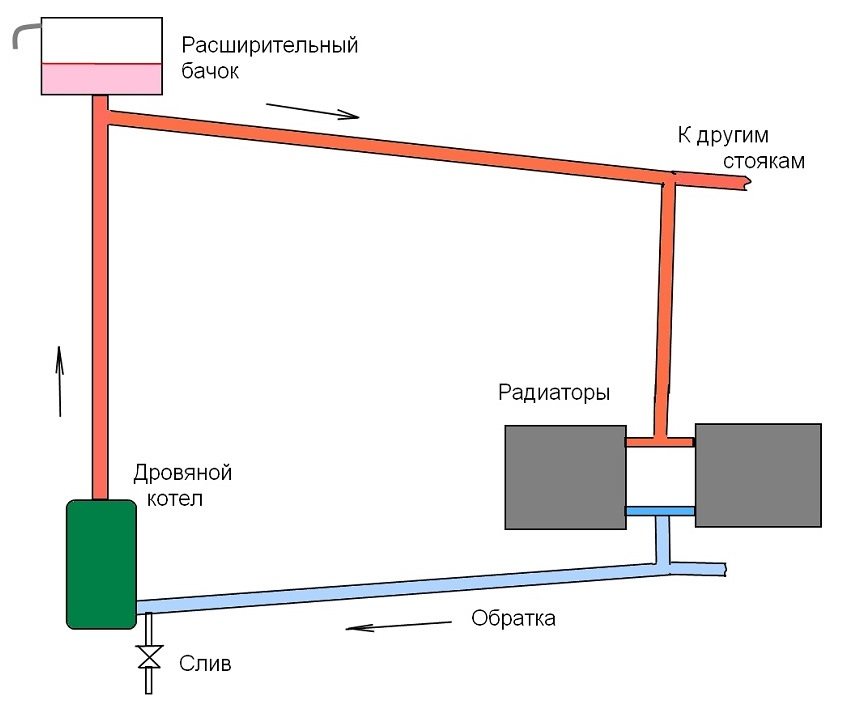

Система с естественной циркуляцией представляют собой, упрощенно говоря, два сообщающихся сосуда, соединенных трубками (контуром отопления) в кольцо. Первый сосуд — котел, второй — отопительный прибор.

В котле вода, нагревшись, устремляется вверх. Природа не терпит пустоты, и ее место занимает более холодная (и плотная) вода из радиатора. Горячий же теплоноситель попадает в радиатор и там остывает, постепенно опускаясь в его нижнюю часть и далее — на повторный цикл в котел.

Несколько мер позволят ускорить циркуляцию в замкнутой системе:

Котел опускается как можно ниже относительно отопительных приборов. Если это возможно — он выносится в подвал.

От высоты H на схеме линейно зависит скорость циркуляции в контуре.

  • Разгонный коллектор, как правило, заканчивается под потолком или даже на чердаке. Там монтируется расширительный бак  для отопления.
  • Постоянный уклон от расширительного бачка к котлу тоже будет способствовать циркуляции. Остывающая вода на всем пути через отопительные приборы будет двигаться по вектору гравитации.

Кроме того, при проектировании такой системы отопления своими руками нужно понимать одну вещь. На скорость циркуляции влияют два взаимодействующих фактора: перепад в контуре и его гидравлическое сопротивление.

От чего зависит последний параметр?

  • От диаметра розлива. Чем он больше — тем проще воде течь по трубе.
  • От количества поворотов и изгибов контура. Чем их больше — тем больше сопротивление контура потоку. Именно поэтому контур стараются делать максимально близким к прямой линии (насколько это позволяет форма здания, конечно).
  • От количества и типов запорной арматуры. Каждый вентиль, задвижка, обратный клапан оказывают сопротивление потоку воды.

В открытом состоянии шаровый вентиль имеет такой же просвет, как ведущая к нему труба.  Гидравлическое сопротивление потоку воды минимально.

Типично гравитационные системы делаются открытыми, с негерметичным расширительным баком. Он не только вмещает избыток теплоносителя при нагреве: в него же вытесняются пузыри воздуха при заполнении сброшенной системы. При падении уровня воды она просто доливается в бак.

Самотечная система отопления из полипропилена: преимущества перед металлом

Самотечная отопительная система может быть сделана не только из металлических труб, но и из более современного материала. Таким материалом вполне заслуженно стал полипропилен. Систему отопления, выполненную из полипропиленовых труб, можно спрятать под отделкой или облицовкой. В результате этих действий площадь помещения не уменьшится, а вот аккуратность и эстетичность внешнего вида полипропиленовой системы вас приятно порадует.

Используя современный материал, вполне возможно сделать систему отопления своими силами. В этом случае полипропилен как нельзя лучше подходит для выполнения этой задачи. Трубы, изготовленные из полипропилена, имеют ряд преимуществ.

Преимущества труб из полипропилена:

  • Полипропиленовые трубы не подвержены коррозии;
  • Имеют низкий коэффициент теплопроводности;
  • Не образуются отложения на внутренних поверхностях труб;
  • Цена полипропилена ниже чугуна и металла;
  • Нейтральность к агрессивной среде;
  • Пластичность;
  • Устойчивость к перепадам температуры;
  • Простота монтажа;
  • Длительный срок эксплуатации.

Этот материал существенно отличается от металла и чугуна как по техническим характеристикам, так и по способу работы с ним. Естественно и инструмент, требуемый для выполнения этих работ, потребуется другой. Процесс пайки полипропиленовых труб не сложный и очень быстрый, но требует определённых навыков и знаний технологии.

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией  остывает  в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.
