Выбор радиаторов отопления

Порядок расчета мощности радиаторов отопления

Чтобы выполнить расчет биметаллических отопительных радиаторов или чугунных батарей, исходя из тепловой мощности, необходимо разделить требуемое количество тепла на величину 0,2 КВт. В результате будет получено количество секций, которые нужно приобрести, чтобы обеспечить обогрев комнаты (детальнее: «Правильный расчет тепловой мощности системы отопления по площади помещения «).

Если чугунные радиаторы (см. фото) не имеют промывочных кранов специалисты рекомендуют принимать в расчет 130-150 ватт на каждую секцию, учитывая мощность 1 секции чугунного радиатора. Даже когда они первоначально отдают тепла больше, чем требуется, появившиеся в них загрязнения понизят теплоотдачу.

Как показала практика, батареи желательно монтировать с запасом около 20%. Дело в том, что при наступлении экстремальных холодов чрезмерной жары в доме не будет. Также поможет бороться с повышенной теплоотдачей дроссель на подводке. Покупка лишних нескольких секций и регулятора не сильно отразится на семейном бюджете, а тепло в доме в морозы будет обеспечено.

Плоские радиаторы

В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Тут выбор не очень большой.

Малой глубины алюминиевые радиаторы  выпускает Златоустовский «Термал». Их модели РАП 500 и РАП 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.

Плоскими можно считать панельные радиаторы: они в зависимости от количества нагревательных панелей имеют глубину от 60 мм. Тоже толщина небольшая.

Небольшая глубина бывает у трубчатых стальных радиаторов: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.

Стальной трубный радиатор может меть от двух до шести колон труб

Ни биметалл, ни, тем более чугун, плоским не бывает. Зато есть очень неплохой и совершенной плоский тип отопления — теплый плинтус. При такой системе отопительные приборы располагаются вдоль пола по периметру. Их размеры при этом — около 30 мм глубины и 100-120 мм высоты.

Расчёт количества секций

Не обязательно искать самые дорогие отопительные приборы, чтобы в помещении было комфортно. Главное, правильно рассчитать количество секций. Если комнаты стандартные, то это значительно упрощает расчеты.

Часто прибегают к расчетам на основе объема пространства, потому что они несложные, но при этом дают довольно точные результаты.

• На 1 м³ требуется 41 Вт мощности. Если установлены хорошие стеклопакеты и теплопотери минимальные, то показатель снижается до 34 Вт.
• Объем комнаты (м³) = площадь (м²) × высота (м).
• Необходимая тепловая мощность для всего помещения (Вт) = объем комнаты (м³) × 41 Вт (или 34 Вт).
• В техпаспорте приборов изготовители указывают теплоотдачу одной секции.
• Общую мощность (значение, вычисленное в пункте 3) надо разделить на теплоотдачу одной секции. Полученное число и есть количество секций.

Например, требуемая тепловая мощность – 2890 Вт, а теплоотдача одной секции 170 Вт. Тогда для этого помещения необходимо приобрести 17 секций.

Если помещение нестандартное, расчеты усложняются. Для исчисления общей мощности учитываются особенности стеклопакетов (двойные или тройные), теплоизоляционные параметры стен, соотношение размеров окон и пола, высота потолков и другие параметры.

Все это проектировщики высчитывают при помощи специализированного программного обеспечения.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро «подохнуть». Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже упоминалось выше. Но чтобы сравнение радиаторов отопления выглядело объективным, кроме теплоотдачи следует учесть и другие важные параметры:

• рабочее и максимальное давление теплоносителя;
• количество вмещаемой воды;
• масса.

Ограничение по рабочему давлению определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота подъема воды сетевыми насосами может достигать сотни метров. Параметр не играет роли для частных домов, где давление в системе невысокое, максимум 3 Бар.

Сравнение по вместительности радиаторов может дать представление об общем количестве воды в сети, которое придется нагревать. Ну а масса изделия важна при выборе места установки и способа крепления батареи.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Теплоотдача радиатора: что означает данный показатель

Означает термин теплоотдача количество тепла, которое батарея отопления передает в помещение в течение определенного периода времени. Для данного показателя существует несколько синонимов: тепловой поток; тепловая мощность, мощность прибора. Измеряется теплоотдача радиаторов отопления в Ваттах (Вт). Иногда в технической литературе можно встретить определение этого показателя в калориях в час, при этом 1 Вт =859,8 кал/ч.

Осуществляется теплопередача от батарей отопления благодаря трем процессам:

• теплообмену;
• конвекции;
• излучению (радиации).

Каждым прибором отопления используются все три варианта переноса тепла, но их соотношение у разных моделей отличается. Радиаторами ранее было принято называть устройства, у которых не меньше 25 % тепловой энергии отдается в результате прямого излучения, но сейчас значение данного термина существенно расширилось. Теперь нередко так называют приборы конвекторного типа.

Как рассчитать размер радиаторов для комнаты

Зная базовые характеристики теплотехнического оборудования и площадь помещение, можно легко определить, необходимую мощность радиатора, а в последствии и все характеристики системы, включая котёл.

Рассмотрим подобный расчёт на реальном примере:

Допустим, под монтаж отопления планируется комната с характеристиками 4х3х2,7 — стандартная спальня в советской хрущёвке.

Сначала вычислим объём помещения, которое придётся нагревать: 4*3*2,7=32,4 м3. Именно этот объём воздуха придётся нагревать нашему радиатору.

Затем следует определить, какое количество тепла необходимо будет затратить на обогрев этого объёма. Без учёта мероприятий по увеличению энергоэффективность (энергосбережение, утепление стен и т.д.), стандартом для умеренной климатической зоны Восточной Европы считается затрата на отопление одного кубического метра в 41 Ватт.

Соответственно, для обогрева нашей комнаты потребуется: 32,4м3*31Ватт = 1,3 кВ

Это объём энергии, которую необходимо получить от радиатора воздуху для обогрева. Далее, зная необходимое количество тепла, можно вычислить и технические характеристики радиатора, которые будет смонтирован.

Каждый радиатор имеет характеристику теплоотдачи. Это тот объём энергии, которую оборудование способно отдавать в атмосферу при выдержки качественных показателей отопительной системы. Этот показатель может быть занижен, но никак не может быть превышен. Мощность радиатора всегда указана на упаковке, в паспорте или сертификате.

Для отопления нашей комнаты потребуется 1,3 кВатт энергии. Для предотвращения форс-мажорных эффектов при аномальных морозах, показатель рассчитывается с запасом в 15-20%. Итого имеем 1,5 Кватт.

Одно ребро стандартного биметаллического радиатора способно отдавать до 150-180 Ватт энергии. Итого: 1500/150=10. Т.е. для полноценного обогрева нашей комнаты потребуется установка радиатора мощностью 1,5 Кватт, состоящего из 10-ти рёбер.

Важно! В расчёте был использован советский стандарт отопления. На практике сегодня в большинстве старых многоквартирных домов и новых строящихся домов используются многочисленные технологии, повышающие энергоэффективность

Для максимально точного расчёта следует лучше изучить показатели тепловой эффективности дома, окон т.д.

В случае, если стены утеплены, установлены вакуумные металлопластиковые окна — реальный расход энергии на отопление может быть снижен в 2 и более раза. Соответственно нет смысла в приобретении радиатора большей мощности.

Схемы подключения

Третий момент, который следует учесть перед монтажом радиаторов — это способ их подключения к отопительной системе. Наиболее популярными являются следующие схемы:

• боковая. При таком типе подключения магистраль, по которой идет горячий теплоноситель, подсоединяют к верхней части радиатора отопления, а трубу для обратного тока остывшей жидкости — к нижней части с той же стороны. Если сделать наоборот, то есть подводящий элемент закрепить снизу, а отводящий сверху, то теплоотдача существенно снизится. Стоит заметить, что при таком типе подключения целесообразна установка байпасного обвода,
• диагональная. Как и предыдущем случае, подающая магистраль присоединяется к верхней части батареи сбоку, а отводящая — к нижней, но с противоположной стороны. Применять такую систему целесообразно в том случае, когда радиатор отличается большой длиной и множеством секций. Для такого оборудования диагональное подключение обеспечивает максимальную теплоотдачу. Впрочем, она может снизиться примерно на десять процентов, если поменять местами верхнюю и нижнюю трубы,
• нижняя. В этом случае обе трубы — подводящая и отводящая — подсоединяются к нижней части батареи, но с разных сторон. В плане потерь тепла такая схема совершенно не выгодна, поскольку теплоотдача радиатора становится ниже, чем в двух предыдущих случаях. Но с эстетической точки зрения подобное подключение смотрится очень выигрышно, поскольку трубы можно замаскировать в стенах или в полу. Собственно, это и является целью нижней схемы.

Что такое теплоотдача

Итак, теплоотдачей называют показатель, обозначающий количество тепла, которое передает прибор за определенный промежуток времени. Зачастую это параметр еще называют тепловой мощностью, мощностью радиатора либо тепловым потоком. Измеряется он в Ваттах, сокращенно – Вт.

Правда, в некоторых источниках данный параметр измеряю в калориях в час – 1 Вт соответствует 859,8 кал/ч. Однако, такое измерение встречается редко.

Следует отметить, что теплопередача от батареи осуществляется тремя процессами:

• Теплообменом;
• Конвекцией;
• Излучением.

Каждая батарея переносит тепло всеми тремя способами, но у разных отопительных приборов соотношение разное. По сути, радиаторами называются только те устройства, у которых путем прямого излучения передается не менее 25 процентов тепла. Однако, этот термин получил более широкое значение, в результате чего он используется и для конвекционных приборов.

Схема вариантов теплоотдачи

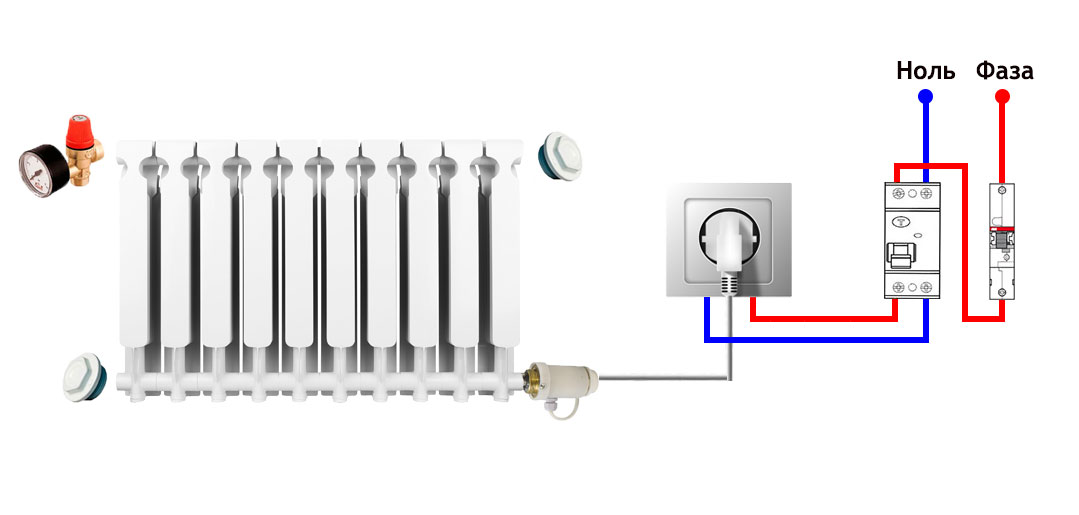

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

• стальные;
• алюминиевые;
• биметаллические;
• чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

• большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
• низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
• большой вес;
• требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

• одна наружная стена — 1,1;
• две наружные стены (угловая комната) – 1,2;
• три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
• четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

• холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
• морозы до –25 °C – 1,3 (подходит для Сибири);
• температура до –20 °C – 1,1 (средняя полоса России);
• температура до –15 °C – 0,9;
• температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Как вам статья?

Мне нравитсяНе нравится

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Определение тепловых потерь дома

На первом этапе необходимо правильно рассчитать объем тепла, который будет уходить через наружные стены, окна и двери здания. Работа теплоснабжения должна компенсировать эти потери и на основе полученных данных будут выполнены дальнейший расчет мощности циркуляционного насоса для отопления, котла и батарей.

Тепловые потери в доме

Определяющим параметром является сопротивление теплопередачи стен и оконных конструкций. Это обратный показатель теплопроводности материалов. Нельзя сделать подбор мощности котла отопления без знания этих величин. Поэтому перед началом расчетов следует узнать толщину стен и материал, из которых они сделаны.

Рекомендуется ознакомиться с содержанием СНиП II-3-79, а также СНиП 23-02-2003. В этих документах указываются нормативные значения сопротивления теплопередачи для различных регионов России. Зная их можно решить вопрос как рассчитать мощность радиатора отопления. Каждый материал обладает определенным значением теплопередачи. Данные о наиболее распространенных для возведения жилых зданий можно взять из стандартных таблиц.

Теплопередача материалов

Но этого недостаточно, чтобы в дальнейшем выполнить расчет мощности стальных радиаторов отопления. Дополнительно понадобится узнать толщину каждого типа материалов, используемых для строительства стен. Соотношение этой величины к коэффициенту теплопередачи и будет искомым значением:

R=D/λ

Где R – сопротивление теплопередачи; D – толщина материала; Λ – сопротивление теплопередачи.

В дальнейшем это будет использовано для расчета необходимой мощности котла отопления. Этот этап вычисления является рекомендуемым. Только узнав фактическое сопротивление стен можно определить номинальную мощность всей отопительной системы.

Расчет температурного удлинения трубопроводов из сшитого полиэтилена РЕ-Ха

Температурные удлинения или сокращения трубопроводов происходят из-за изменения рабочей температуры циркулирующей по ним воды, а также температуры окружающей среды. При открытой прокладке трубопровод должен свободно удлиняться или укорачиваться без перенапряжения материала труб, соединительных деталей и соединений трубопровода. Это достигается за счет компенсирующей способности элементов трубопровода. Например:

• Правильной расстановкой опор (креплений).
• Наличием отводов в трубопроводе в местах поворота, других гнутых элементов и установкой температурных компенсаторов.

Устройство компенсаторов необходимо только при значительных линейных удлинениях трубопроводов. Поскольку система должна быть рациональна, то сначала рассчитывается температурное удлинение трубопровода. Возьмём трубопроводы из сшитого полиэтилена РЕ-Ха. Для расчета нам потребуется:

Таб. 1. Коэффициент температурного удлинения и константа материала для водопроводных труб.

Тип трубы	Диаметр трубы	Коэффициент температурного удлинения α мм/м·К	Константа материала С
Универсальная труба из сшитого полиэтилена РЕ-Ха	16-63 мм Без фиксирующего желоба	0.15	12
Водопроводная труба из сшитого полиэтилена РЕ-Ха	16-63 мм Без фиксирующего желоба	0.15	12

Сергей Булкин

Температурное удлинение участка трубопровода пропорционально его длине и разнице температур монтажа и максимальной рабочей температуры. Если мы, например, монтируем участок трубопровода горячей воды длиной 10 м, и температура окружающего воздуха, т.е. температура монтажа, составляет 20°С, а максимальная рабочая температура составит 70°С, то температурное удлинение можно посчитать по формуле

ΔL = L • α • ΔТ (t макс. раб. – t монтажа). Где:

• ΔL — температурное удлинение в мм;
• L — длина трубопровода в м;
• α — коэффициент температурного удлинения в мм/м·К;
• ΔТ — разность температур в К.

Подставляем значения в формулу:

ΔL = L • α • (t макс. раб. – t монтажа) = 10 • 0,15 • (70 – 20) = 75 мм.

Т.е. 10-метровый участок при этом удлинится на 75 мм или 7.5 см. Это приведет к деформации системы и провисанию трубопровода. Данные деформации, прежде всего, нарушают внешний вид системы. Но на значительной длине могут разрушить, прежде всего, крепежные устройства или привести к поломке запорно-регулировочной арматуры или фасонной части. Человеческий глаз способен воспринимать прогиб трубопровода (ΔН), начиная от 5 мм.

Прогиб трубы в результате температурного удлинения.

Следующий шаг — расчет величины прогиба (провисания) трубопровода.
