Расчет радиаторов отопления по объему помещения

Вынужденная инициатива

В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.

На фото – проверка работы батареи

Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание! В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее. В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант. Объем воды не зависит от типа радиатора

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

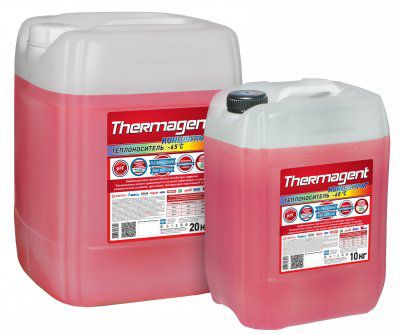

Антифриз понижает температуру замерзания жидкости

Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:

модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.

Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:

МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
ЧМ 1 – 0,66–0,9 л с;
ЧМ 2 – 0,7–0,95 л;
ЧМ 3 – 0,155–0,246 л;
Konner Модерн – 0,12–0,15 л (3,5 кг).

А вот столько входит в алюминиевую секцию

Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.

Обратите внимание! Количество залитой жидкости отмечайте сразу или потом, когда выльете содержимое в ведро/ванну. Этот способ вычисления применим к радиатору любой сложности без наличия документов

Предлагаем ознакомиться Котел viessmann vitopend 100 инструкция по эксплуатации

В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.

Инструкция расчета предполагает использование простой формулы:

Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы трубы теплообменники котла);
К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
D — эффективность расширения бака;
Vб — емкость расширительного бака.

х кВт * 15=VS, где

кВт – мощность котла;
цифра 15 – количество литров воды, для получения 1 кВт энергии;
VS – общая вместительность системы.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Что нужно знать при выборе алюминиевых батарей

Алюминиевые радиаторы очень боятся кислой среды в отопительной системе. Поэтому надежная долговечная работа возможна только при pH 6,5… 8.

Также следует знать что:

внутренняя поверхность должна быть тщательно обработана, нанесена оксидная пленка;
радиатор должен иметь паспорт с указанными в нем характеристиками, желательно, чтобы имелся протокол испытаний;
заводская сборка надежнее, поэтому по возможности следует купить уже готовую батарею из нужного количества секций;
не следует устанавливать батарею более 15 секций, лучше установить две;
необычный дизайн радиатора может ухудшить его эксплуатационные характеристики;
следует избегать радиаторов китайского производства NF/68. Они могут содержать асбест, опасный для здоровья.

Формула и пример расчета

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
q 4 — минимальная температура снаружи: -10С 0,7; -15С 0,9; -20С 1,1; -25С 1,3; -35С 1,5;
q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Как рассчитать расход

Значение представляет собой количество теплоносителя в килограммах, которое тратится в секунду. Оно используется для передачи температуры в помещение посредством радиаторов. Для расчёта необходимо знать потребление котла, которое расходуется на обогрев одного литра воды.

G = N / Q, где:

N — мощность котла, Вт.
Q — теплота, Дж/кг.

Величину переводят в кг/час, умножая на 3600.

Формула для расчёта необходимого объёма жидкости

Повторное заполнение труб требуется после ремонта или перестройки обвязки. Для этого находят количество воды, нужное системе.

Обычно достаточно собрать паспортные данные и сложить их. Но также можно найти его вручную. Для этого считают длину и сечение труб.

Числа перемножаются и добавляются к батареям. Объём секций радиатора составляет:

Алюминиевого, стального или сплава — 0,45 л.
Чугунного — 1,45 л.

А также есть формула, по которой можно примерно определить общее количество воды в обвязке:

V = N * V_кВт, где:

N — мощность котла, Вт.
V_кВт— объём, которого достаточно для передачи одного киловатта тепла, дм 3 .

Это позволяет посчитать только ориентировочное число, поэтому лучше свериться с документами.

Для полной картины также нужно посчитать объём воды, вмещаемой прочими компонентами обвязки: расширительным баком, насосом и т. д.

Внимание! Особенно важен бак: он компенсирует давление, которое повышается из-за расширения жидкости при нагреве. В первую очередь нужно определиться с используемым веществом:

В первую очередь нужно определиться с используемым веществом:

вода имеет коэффициент расширения 4%;

Формула для расчёта:

V = (V_s * E)/D, где:

E — коэффициент расширения жидкости, указанный выше.
V_s — расчётный расход всей обвязки, м 3 .
D — эффективность бака, указанная в паспорте устройства.

Найдя эти значения, их нужно просуммировать. Обычно получается четыре показателя объёма: труб, радиаторов, нагревателя и бака.

При помощи полученных данных можно осуществить создание системы отопления и заполнить её водой. Процесс залива зависит от схемы:

«Самотёком» выполняется из высшей точки трубопровода: вставляют воронку и пускают жидкость. Это делают не спеша, равномерно. Предварительно внизу открывают кран, и подставляют ёмкость. Это помогает избежать образования воздушных пробок. Применяется, если отсутствует принудительный ток.
Принудительная — требует насоса. Подойдёт любой, хотя лучше использовать циркуляционный, который затем применяют в отоплении. В течение процесса нужно снимать показания манометра, чтобы избежать повышения давления. И также обязательно открывают воздушные клапаны, что помогает с выпуском газа.

Как посчитать минимальный расход теплоносителя

Вычисляются также, как затраты жидкости в час на обогрев помещений.

Его находят в перерыв между отопительными сезонами как число, зависящее от горячего водоснабжения. Существует две формулы, применяемых в расчётах.

Если в системе нет принудительной циркуляции ГВС, или она отключена из-за периодичности работы, то расчёт выполняют с учётом среднего расхода:

Q_гср — среднее значение теплоты, которое передаёт система за час работы в неотопительный сезон, Дж.

$ — коэффициент изменения расхода воды летом и зимой. Принимается соответственно равным 0,8 или 1,0.

T_п — температура в подаче.

T_об3 — в обратке при параллельном подключении нагревателя.

C — теплоёмкость воды, принимают равной 10 -3 , Дж/°С.

Температуры принимают равными соответственно 70 и 30 градусам Цельсия.

Если есть принудительная циркуляция ГВС или с учётом нагрева воды ночью:

Q_цг — расход теплоты для прогрева жидкости, Дж.

Значение этого показателя принимают равным (K_тп * Q_гср) / (1 + K_тп), где K_тп — коэффициент потери тепла трубами, а Q_гср — средний показатель расхода мощности на воду в час.

T_п — температура подачи.

T_об6 — обратки, измеренная после котла, циркулирующего жидкость по системе. Она равна пять плюс минимально допустимая в точке водоразбора.

Специалисты берут числовое значение коэффициента K_тпиз следующей таблицы:

Типы систем ГВС	Потеря воды теплоносителем
С учётом тепловых сетей	Без них
С изолированными стояками	0,15	0,1
С изоляцией и с сушителями для полотенец	0,25	0,2
Без изоляции, но с сушилками	0,35	0,3

Важно! С расчётом минимального расхода можно ознакомиться подробнее в строительных нормах и правилах 2.04.01—85

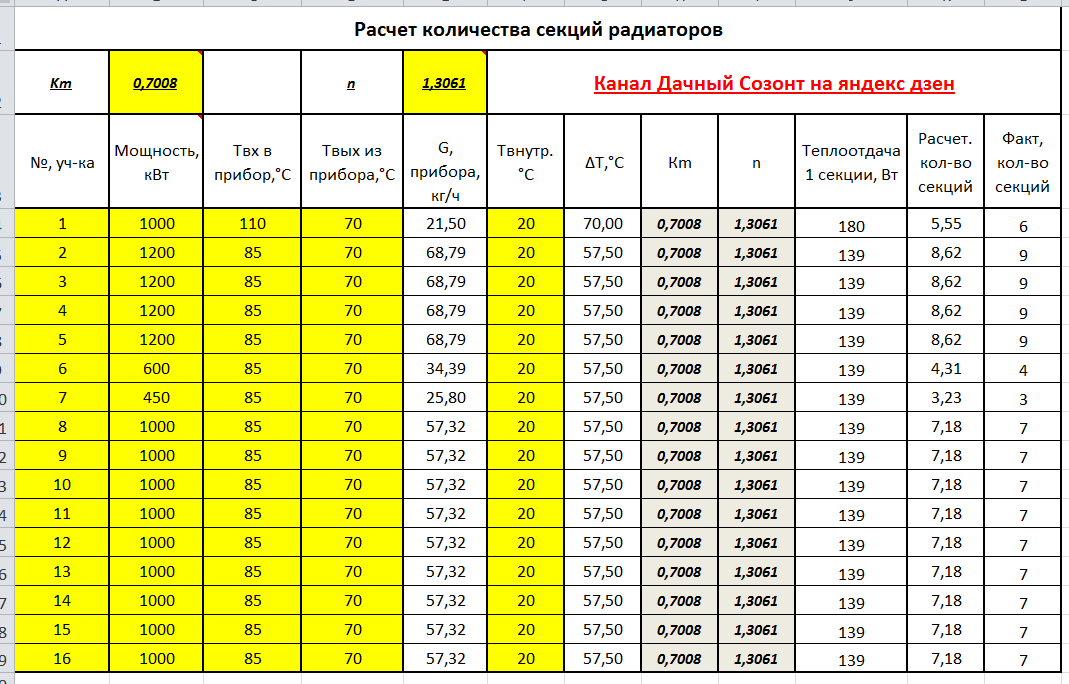

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

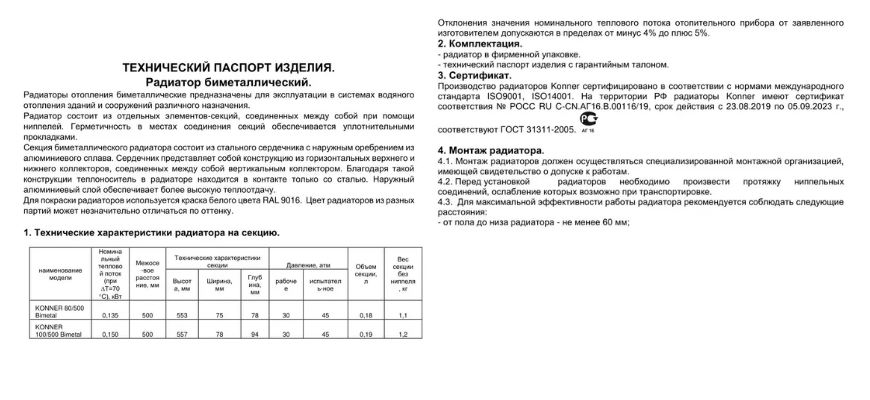

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Расчет батареи по объему

Расчет батарей по высоте потолка – хороший способ добыть данные с максимальной точностью. Это позволит выяснить тепловую мощность батареи отопления с учетом объема определенной комнаты. Точный же объем батареи определяется после того, как наступает понимание, сколько тепла необходимо.

Но тут в дело вступает СНиП со своими нормами. Так появляется первый норматив — 41 ватт. Именно столько энергии потребуется 1м³ обычного дома в многоэтажке для тепла. Если квартира обладает стеклопакетами или стенами с утеплением, то значение падает до 34 Вт. Это число умножается на итоговый объем, который получается, умножая S помещения на высоту.

Следующий пример улучшит понимание того, как проводить расчет радиаторов отопления частного дома. Итак, гостиная имеет 30м² по площади и 4м в высоту. Эти числа умножаются и получается ее объем – 120м³. Дальше это умножается на 41 либо 34 ватт (зависит от особенностей). В итоге, мощность будет 4 920 или 4 080 Вт.

Также необходимо посчитать, например, части устройства из алюминия, чтобы объем одной секции алюминиевого радиатора не вызвал в дальнейшем проблем с котлом и местом. Итоговое число делится на теплоотдачу каждой. Она указана в документации. Например, равна 204 Вт. Тогда гостиной потребуется 24 (4 920/204) или же 20 (4 080/204) секций.

Теплоотдача одной секции

Только по материалу батареи делятся на несколько видов. А ведь они представляются в разных моделях, формах, размерах, производителях и др. Поэтому требуется расчет секций радиатора для каждой отдельно.

А как же узнать, сколько кВт в 1 секции батареи? С этим поможет документация, где производитель обязан вписать эти данные. Но знать примерные показатели никогда не помешает. Если рассматривать пример радиаторов с межосевым расстоянием 500 мм, то одна секция в основном имеет следующие значение:

Чугунные – 120 ватт или 0,120 киловатт;
биметаллические – 185 Вт (о,185 кВт);
алюминиевые – 190 Вт или 0,19 кВт.

Но опять же, учитывание множества важных деталей позволит посчитать более точные требования по мощности.

Также расчет количества секций радиаторов отопления нельзя проводить с уверенностью без понимания, сколько метров покрывает одна секция и какова площадь. Например, она 20 м². Учитывая нормы по СНиПу и имеющиеся числа, выходит следующее:

Чугунная – 1,4 – 1,5 м² и 13 штук на комнату;
биметаллическая – 1,8 м² 11 частей;
алюминиевая – 1,9 – 2 м² и 10 для помещения.

Паспортная и реальная теплоотдача радиатора

Вроде, информация о теплоотдаче всегда указывается в технических документах и расчет батарей отопления на площадь не представляет никаких трудностей. Но имеется проблема при столкновении с реальностью.

Показатель изготовителей всегда указывается на основании нескольких условий:

Подключается боковым или диагональным способом;
360 кг/час – столько воды проходит через прибор;
разница температур теплоносителя и воздуха комнаты — 70 °C.

Разумеется, в реальности радиатор будет приносить гораздо меньше тепла. Связано это с меньшими числами последнего пункта. Поэтому паспортные данные в большинстве случаев не стоит сразу использовать для калькуляций. Они должны подвергнуться корректировке.

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

одна наружная стена — 1,1;
две наружные стены (угловая комната) – 1,2;
три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
морозы до –25 °C – 1,3 (подходит для Сибири);
температура до –20 °C – 1,1 (средняя полоса России);
температура до –15 °C – 0,9;
температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

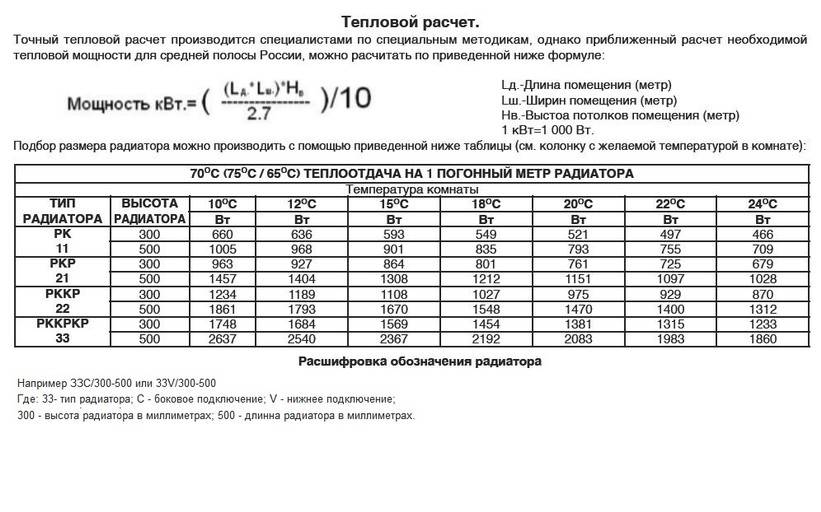

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Как вам статья?

Мне нравитсяНе нравится

Как посчитать объем воды в системе отопления

Расход воды в централизованных системах отопления рядовыми пользователями не учитывается. Но знать объем системы отопления, которая создается для оснащения отдельной квартиры (дома) необходимо. Эти данные помогут точнее определить несколько важных эксплуатационных параметров, о которых будет рассказано далее.

Для чего нужен расчет количества воды в системе отопления

При установке соответствующего оборудования в загородные частные дома многие хозяева предпочитают использовать специальные жидкости.

Качественный антифриз, со специальными добавками, предотвращает возникновение коррозийных процессов, что повышает долговечность металлических труб и других компонентов инженерной системы. Он не превращается в лед при низких температурах.

Это свойство пригодится при несанкционированном отключении оборудования, в иных аварийных ситуациях. Но такая жидкость стоит дороже воды, поэтому необходим точный расчет потребностей.

Второй задачей является уточнение объема емкости расширительного бака. Если она будет недостаточной в закрытых системах, то устройство не будет выполнять полноценно свои функции по компенсации расширения жидкости при нагреве.

Как определить количество воды экспериментально, сделать расчет

Самым простым способом узнать, сколько понадобится жидкости для заполнения системы, является опыт. После подключения дома нового отопительного оборудования открывается вентиль для их заполнения. Нужное значение будет получено, как результат показаний счетчика расхода воды. Второй вариант – обратное действие. Можно производить слив из системы, используя ведро, или другую емкость с известным объемом.

Понятно, что подобные операции допустимы только при наличии дома установленного оборудования. В действительности посчитать придется заранее, чтобы правильно определиться с параметрами соответствующего проекта. Далее будет рассмотрена правильная последовательность действий, которая поможет рассчитать объем теплоносителя:

Выясняется количество жидкости, которое вмещает котел. Эти данные указываются в техническом паспорте на соответствующее изделие. Устройства проточного типа экономичнее. Но те, в которых используются накопительные емкости, способны быстро обеспечить потребителей горячей водой. В некоторых моделях котлов, работающих на твердом топливе, соответствующий объем достигает 50-ти литров.
Далее суммируются аналогичные характеристики радиаторов отопления. Как правило, самые крупные – чугунные радиаторы. Для заполнения одной секции такого прибора может потребоваться не менее полутора литров жидкости.
Емкость обвязки считают только с учетом данных по трубам. Чтобы произвести расчет используется следующая формула: V (объем жидкости для заполнения трубопровода) = П (3, 14 –число «Пи») х R 2 (радиус трубы во второй степени) х L (длина трубопровода).
Последнее действие – суммирование имеющихся величин.

https://youtube.com/watch?v=GrYdSoMrDqc

Чтобы правильно рассчитать внутренний объем труб надо использовать только сопоставимые величины. Точный радиус вычисляется с использованием вычитания двойной ширины стенок. Приведем пример, который основан на следующих исходных данных:

Длина труб: 12 метров.
Диаметр (наружный): 24 мм.
Толщина стенок : 2 мм.

Вначале надо рассчитать внутренний радиус: R = 24 — (2х2)/2 =10 мм.

Теперь можно использовать приведенную выше формулу: V = 3,14 х 10 2 /1000 х 12 = 3,768 литра. К этому значению прибавляют объемы котла и радиаторов отопления.

Какой должна быть величина емкости расширительного бака

Как правило, рассчитать точно эту величину надо, если предполагается создание дома отопительной системы закрытого типа. Чтобы получить искомое значение применяют следующую формулу: VR (объем расширительного бака) = (VO (общий объем, который рассчитывается по рассмотренной выше методике) х KR (коэффициент расширения жидкости)) / KE (коэффициент эффективности). KR принимается для воды равным 0,04 (антифриз – 0,044). KE – это показатель, который вычисляют с использованием формулы: KE = (PM (максимальное давление в системе) – PN (номинальное давление, при котором происходит наполнение бака))/ (PM+1).

https://youtube.com/watch?v=syF9KpsxZO8

Таким образом, чтобы выяснить количество незамерзающей жидкости для заполнения отопительной системы надо сложить все перечисленные выше объемы:

котла;
батарей;
трубопровода;
расширительного бака.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора
