Гравитационная система отопления дома: преимущества и правила организации

Однотрубная система отопления

В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.

Подвиды

Самыми распространёнными подвидами однотрубной системы отопления являются следующие:

Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях

Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал. Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях. Теплоноситель в этом случае движется вверх

Теплоноситель в этом случае движется вверх

Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях. Теплоноситель в этом случае движется вверх

На второй трубе он останавливается на середине и опускается книзу. Затем охлаждается и проходит в обратном направлении. Единственный минус в том, что необходимы уклоны на нижних уровнях. А большой плюс – такое отопление работает бесперебойно.

Преимущества

Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.

Устойчивость гидродинамических качеств
Простота эксплуатации и монтажа
Выгодное приобретение за счёт доступных материалов
Требуется закрепление только одной магистрали

Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция	Принудительная циркуляция
– нет механизма для передвижения теплового носителя – есть «разгонный» стояк высотой 330 см или более – возможно дополнение конструкции бойлером – максимальная протяжённость контура не более 30 м.	– наличие в схеме организации насосного оборудования – максимально высокий уровень тепловой отдачи – равномерный прогрев всех магистральных ветвей – наличие в схеме специальных отсекающих кранов
Оптимальный вариант для малогабаритных помещений с высокими потолками	Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

минимальное количество расходных материалов;
лёгкость самостоятельного монтажа;
незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

равномерный разогрев всех радиаторных батарей;
индивидуальная регулировка всех радиаторов;
долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

свободная циркуляция теплоносителя;
наличие источника нагрева;
монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

оптимальный способ гидравлического распределения теплового носителя;
сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Выбор комплектующих и материала изготовления

ПП трубы в системе отопления

После появления полимерных труб гравитационная система отопления из полипропилена (ПП) стала очень популярной. Этот материал легко поддается обработке, для соединения отдельных участков требуется минимум оборудования.

Однако не каждый вид этих труб предназначен для установки в качестве элемента отопления. Рассмотрим основные критерии выбора:

Наличие армирующего слоя. На гравитационную систему отопления из полипропилена могут воздействовать высокие температуры – до 95°С. Для сохранения изначальной формы трубы необходим элемент жесткости, которым является прослойка из фольги или стекловолокна;
Толщина стенок. В гравитационной системе отопления с закрытым расширительным баком может создаваться большое давление. Во избежание повреждения магистрали, полипропиленовые трубы должны быть класса PN20 или выше. Толщина их стенок зависит от диаметра.

Эта труба может применяться для обустройства разгонного коллектора. Однако для достижения температурной разницы обратную магистраль рекомендуется делать из стали. Помимо снижения температуры теплоносителя перед входом в котел этот материал способствует уменьшению гидравлического сопротивления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

поднять как можно выше точку разгона;
не заузить трубы подачи;
поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Возобновляемая энергия в мире

Главный потребитель возобновляемых источников энергии – Евросоюз. В некоторых странах альтернативная энергетика вырабатывает почти 40% от всей электроэнергии. Там уже прижились разные меры поддержки: скидочные тарифы на подключение и возврат денег за покупку оборудования. Не отстают страны Востока и США.

Германия

40% электроэнергии в Германии дают возобновляемые источники. Она лидер по числу ветровых установок, которые генерируют 20,4 % электричества. Оставшаяся доля приходится на гидроэнергетику, биоэнергетику и солнечную энергетику. Немецкое правительство поставило план: вырабатывать 80% энергии за счёт альтернативных источников к 2050 году, но закрывать атомные электростанции пока не хочет.

Исландия

У Исландии очень много горячей воды, потому что она расположилась в зоне вулканической активности. Страна обеспечивает 85% домов отоплением из геотермальных источников и покрывает ими 65% потребностей населения в электроэнергии. Мощность источников настолько велика, что они хотят наладить экспорт энергии в Великобританию.

Швеция

После нефтяного кризиса 1973 года страна стала искать другие источники энергии. Началось всё с ГЭС и АЭС. Из-за атомных станций шведов часто критиковали Greenpeace, но с конца 80-х доля энергии от АЭС не растёт.

Начиная с 90-х Швеция строит оффшорные ветропарки в море. На выбросы предприятиями углерода в атмосферу введён дополнительный налог, а для производителей ветровой, солнечной и биоэнергии есть льготы.

Ещё Швеция активно использует энергию от переработки мусора и даже планирует его закупать у соседних стран, чтобы отказаться от нефти. Некоторые города получают тепло от мусоросжигательных заводов.

Китай

В Китае самая мощная ГЭС в мире – «Три ущелья». По состоянию на 2018 год – это крупнейшее по массе сооружение. Её сплошная бетонная плотина весит 65,5 млн тонн. За 2014 станция произвела рекордные для мира 98,8 млрд кВт⋅ч.

Крупнейшие ветровые ресурсы тоже здесь (три четверти из них поставлены в море). К 2020 году страна планирует выработать при их помощи 210 ГВт.

Ещё тут 2 700 геотермальных источников и делают 63% устройств для преобразования солнечной энергии. Китай занимает третье место в производстве биотоплива на основе этанола.

Схемы разводки радиаторов отопления

Если открытая гравитационная система отопления устанавливается на один этаж, то основной контур проходит по всему периметру дома с единственным разрывом на месте установки насоса. Используются трубы стальные или полипропиленовые без армирования (в открытой системе не бывает избыточного давления и температура воды не выше точки кипения) с внутренним диаметром не ниже 32 мм.

Радиаторы отопления врезаются параллельно контуру с нижним или диагональным подключением, обязательно с запорной арматурой для возможности замены батарей или ремонта, а кроме того, балансировки изделий.

При нижнем подключении радиаторов в верхние пробки, необходимо вставить вентиль для стравливания воздуха.

Нижнее подключение радиаторов

Правильная и рациональная разводка системы гравитационного отопления на два этажа выглядит примерно так: разгонный коллектор вертикально вверх тянется через оба этажа на чердак к расширительному баку. От него с постоянным углом наклона по течению теплоносителя ведут трубы диаметром от 40 мм.

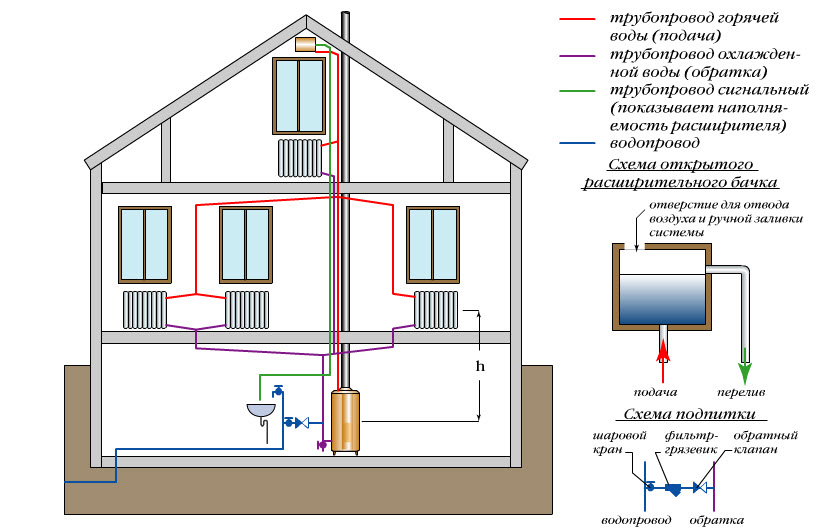

Гравитационная схема отопления двухэтажного дома

Нижний контур проходит по всему периметру здания и находится в подвале, если в нем температура не опускается ниже нуля градусов или в качестве теплоносителя используется антифриз для оборудования, либо на уровне пола нижнего этажа, что не так эстетично, но вполне допустимо. Радиаторы при этом врезаются в стояки, и в каждом стояке хотя бы на одном из них устанавливается для балансировки дроссель.

Балансировка (изменение сечения трубы для большей или меньшей подачи теплоносителя к отопительному прибору) обеспечивает более равномерный нагрев отопительных приборов. С эстетической точки зрения, хорошо было бы и верхний контур вынести за пределы жилых помещений на чердак, избегнув сомнительного украшения комнат в виде толстой трубы, идущей вниз с уклоном. Но при этом даже при самой качественной теплоизоляции некоторое количество тепла будет расходоваться бесцельно.

Устанавливая гравитационную систему отопления в двухэтажном доме нужно помнить, что:

В системе из нескольких контуров, подключенных параллельно к нагревательному котлу, и разной длины, короткий контур будет перетягивать на себя большее количество теплоносителя из-за большей скорости его движения, и тепло будет распространяться неравномерно;
Нельзя обойтись в двухтрубной классической схеме без балансировки с помощью дросселей или вентилей, иначе вода будет проходить только через ближние радиаторы отопления.

При том, что монтаж гравитационной системы отопления в частном доме можно выполнить своими руками, расчетную часть (проект) лучше поручить специалистам. От правильного и равномерного распределения давления теплоносителя зависит его теплоотдача во всех помещениях дома. Количество и диаметр труб, наличие и правильные места установки запорной арматуры, количество отопительных приборов – все это определяется и рассчитывается в ходе проектирования такой системы отопления.

Новые технологии сжигания угля

КПД современных ТЭЦ ограничен 34 %. Абсолютное большинство тепловых электростанций до сих пор работают на угле, что объясняется весьма просто — запасы угля на Земле по-прежнему громадны, поэтому доля ТЭС в общем объеме выработанной электроэнергии составляет около 25 %.

Процесс сжигания угля многие десятилетия остается практически неизменным. Однако и сюда пришли новые технологии.

Чистое сжигание угля (Clean Coal)

Особенность данного метода состоит в том, что вместо воздуха в качестве окислителя при сжигании угольной пыли используется выделенный из воздуха чистый кислород. В результате, из дымовых газов удаляется вредная примесь – NОx. Остальные вредные примеси отфильтровываются в процессе нескольких ступеней очистки. Оставшийся на выходе СО₂ закачивается в емкости под большим давлением и подлежит захоронению на глубине до 1 км.

Метод «oxyfuel capture»

Здесь также при сжигании угля в качестве окислителя используется чистый кислород. Только в отличие от предыдущего метода в момент сгорания образуется пар, приводящий турбину во вращение. Затем из дымовых газов удаляются зола и оксиды серы, производится охлаждение и конденсация. Оставшийся углекислый газ под давлением 70 атмосфер переводится в жидкое состояние и помещается под землю.

Метод «pre-combustion»

Уголь сжигается в «обычном» режиме – в котле в смеси с воздухом. После этого удаляется зола и SO₂ – оксид серы. Далее происходит удаление СО₂ с помощью специального жидкого абсорбента, после чего он утилизируется путем захоронения.

Гравитационная система отопления: диаметры труб

При выборе труб нам необходимо, чтобы они обеспечивали необходимый расход воды, а естественного циркуляционного давления должно хватать для компенсации потерь на трение о стенки и преодоление местных сопротивлений (тройники, отводы, вентиля и так далее).

Падение давления, вызванное трением определяется по равенству Дарси Вейсбаха:

Здесь:

ΔP — падение давления на участке трубопровода.
λ — коэффициент потерь на трение по длине участка. Табличная величина.
L — длина участка.
D — диаметр трубы на участке.
V — скорость жидкости в трубе.
ρ — плотность жидкости.

Общие потери давления в системе будут определяться как сумма потерь на всех участках труб и местных сопротивлениях (потери в местных сопротивлениях находятся по формуле

ΔP_{арматура} = ξ*(v²ρ/2), где ξ — табличные коэффициенты).

Об этом я писал в своей статье, посвященной гидравлическим расчетам.

Для того, чтобы появилась циркуляция, естественное давление циркуляции должно превысить общие потери давления в ГСО:

Δp ≥ ΔP + ΔP_{арматура}

Для того, чтобы сэкономить время, строители давно разработали специальные таблицы, которым можно быстро выбрать необходимый диаметр трубы.

Скажу сразу, что в ГСО металлическая труба начинается от 50-го диаметра, а пластиковые трубы могут использоваться начиная от диаметра 63 мм.

Их самым главным недостатком будет их цена. Кроме того, есть определенные сложности с их монтажом.

Тут нужно будет привлекать опытного человека, который сможет соблюсти все уклоны и прочие нюансы системы.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы

Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Обратный клапан для гравитационных систем отопления
