Пошаговая инструкция по запуску газового котла: руководство + полезные рекомендации по эксплуатации

Возможные причины неисправности газового котла Бакси

неисправности газового котла Бакси

1. Эффективность оборудования может снизиться по причине резкого падения давления в системе до 0,8 атм. Произойти это может из-за утечки теплоносителя. Избежать этой неприятности удастся, если давление будет с определённой периодичностью проверяться, нормальным считается давление в 1,5 атм.
2. Оборудование может не включиться и не начать работать из-за отказа датчика тяги, что происходит по причине промерзания трубы, через которую выполняется забор воздуха. Устранить неисправность можно путём удлинения трубы примерно на 20 см.
3. В результате попадания конденсата или по причине износа может залипнуть прессостат, если своевременно не решить проблему, выйти из строя может модулятор пламени. Для ремонта потребуется покупать специальные запчасти к газовым котлам Baxi и вызывать мастера, который выполнит необходимый ремонт.
4. В результате частых скачков напряжения или кратковременного отключения электроэнергии может сгореть стабилизатор, из-за чего устройство перестанет работать. Для устранения поломки потребуется покупать новый стабилизатор и выполнять его замену.
5. Также неисправности газового котла Baxi могут быть вызваны по причине отключения редуктора, что может произойти в результате скачка давления.

Существуют и другие неисправности, которые могут возникнуть в процессе эксплуатации. Для того чтобы себя максимально обезопасить от непредвиденной поломки прибора в отопительный сезон, рекомендуется минимум два раза в год проводить обслуживание агрегата.

Специалисты советуют любое газовое оборудование, например, котёл газовый настенный двухконтурный турбированный Baxi, проверять на качество работоспособности до отопительного сезона и после. При таком ответственном подходе оборудование гарантированно прослужит исправно, и главное, надёжно.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Почему газовый котел тухнет и что делать

Причин затухания пламени может быть много. Они во многом зависят от конструкции котла, в частности — от типа камеры сгорания.

Для закрытых горелок характерными причинами могут быть:

• Отключение подачи газа в магистрали.
• Отказ газового клапана, неполадки газовой аппаратуры.
• Засорение форсунок горелки сажей.

Открытые горелки подвержены тем же проблемам, но есть и дополнительные:

• Возникновение обратной тяги в дымоходе.
• Сильный порыв ветра на улице.
• Сквозняки в помещении.

Решение этих проблем происходит в соответствии с характером и свойствами причин, вызвавших затухание. Если пламя внезапно погасло, прежде всего следует перекрыть подачу газа и позвонить в газовую службу.

Если проблемы кроются в самом котле, надо срочно вызвать техника из сервисного центра.

Удаление воздуха из системы отопления

Бывает так, что все попытки отрегулировать температуру котла не дают желаемого результата. Происходит это, в основном, осенью, после длительного летнего простоя системы отопления.

При наступлении холодов потребитель запускает котел, он начинает работать, а радиаторы отопления нагреваются неравномерно – ближние к котлу секции хоть как-то нагреваются, а последующие становятся чуть теплыми, а то и вовсе холодными.

Произойти это может в том случае, если перед первым запуском котла в новом отопительном сезоне не был проверен уровень воды в системе отопления. Теплыми летними днями, нагреваясь от солнца, вода из системы начинает понемногу испаряться, процесс длится всё лето, и к осени уровень теплоносителя в системе может упасть ниже минимальной отметки.

После первого включения циркуляционный насос, начиная «гонять» воду по системе, загоняет часть воздуха внутрь отопления. Подталкиваемый водой он накапливается в самых верхних и наиболее удаленных от котла точках системы.

Происходит «завоздушивание» системы – пробка из скопившегося воздуха не дает теплоносителю до конца заполнить радиатор отопления.

Для решения проблемы в верхнюю часть радиатора, с дальней от котла его стороны, вворачивают кран Маевского. Устройство предназначено для удаления воздуха из радиатора отопления.

При повороте головки крана рукой или отверткой открывается непрямой сквозной ход для удаления воздуха – появляется шипение выходящего воздуха. Как только через кран начинают выделяться первые брызги воды, его закрывают.

В первые 2-3 дня работы отопления рекомендуется провести несколько таких операций с нарастающим перерывом между ними.

Как «болезнь» системы отопления завоздушивание характерно для крупных отопительных контуров из-за возможного, несанкционированного отбора горячей воды из системы отопления. Поэтому в многоквартирных домах процедура выпуска воздуха из системы отопления может понадобиться несколько раз в течение всего отопительного сезона.

Элементы отопительной системы

В загородных домах лучше сделать водяное отопление. Этот способ считается традиционным. Тепло в дом поставляется с помощью теплоносителя, который может нагреваться различными энергоносителями.

В такую систему входят следующие составляющие:

• приборы отопительной системы;
• источник тепла;
• трубопроводная сеть.

Если у Вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в Инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования, как:

• расширительный бак;
• буферная емкость;
• циркуляционный насос;
• распределительный коллектор;
• приборы автоматизаций;
• гидравлический разделитель;
• нагревательный бойлер.

Важно, что для водяной системы отопления обязательным элементом оборудования является расширительный бачок. Все остальное устанавливается в том случае, если требуется

Двухтрубная разводка отопительной системы

Монтаж твердотопливного отопления частного дома своими руками по такой схеме считается более эффективным, чем предыдущий вариант. Несмотря на сложность исполнения и высокую стоимость, система имеет существенное преимущество: равномерное распределение тепла по всем батареям и создание комфортных условий для проживания.

Двухтрубная система предполагает подведение трубы с горячей водой к каждому теплообменнику и отведение остывшего теплоносителя по отдельной обратной трубе. В этом случае одновременная подача теплоносителя позволяет равномерно нагревать каждый радиатор независимо от его расположения относительно котла.

Такая схема требует большего количества материалов из-за сложности схемы разводки труб.

Работа двухтрубной системы может быть организована по коллекторной или лучевой схеме. В любом случае, разводка отопления от котла в частном доме должна выполняться опытным специалистом.

В первом случае в чердачном помещении устанавливается коллектор, благодаря которому рабочая среда равномерно распределяется по трубам системы отопления. Здесь же монтируют краны, предназначенные для отсечения контуров. Это позволяет выполнять ремонт любого участка без ущерба для работы всей системы.

Однако недостаток у такой надежной и эффективной системы все-таки имеется. Он заключается в необходимости использования большого количества материалов, включая запорную арматуру, трубы, датчики и контрольные устройства.

Лучевой вариант разводки предполагает установку подающей трубы в самой верхней точке помещения и монтаж отводов к каждому радиатору.

Этапы запуска газового котла

Отвечая на вопрос, как правильно запускать газовый котел, следует сказать, что газовую отопительную систему включают поэтапно в соответствии с инструкцией.

Наполнение водой

Сперва заполняют отопительную систему водой. Для этого внизу агрегата откручивают специальный вентиль. Откручивая его, начинают подавать воду в трубы и радиаторы. Одновременно необходимо следить за манометром. Давление должно находиться на уровне 2 атм.

Если первый запуск агрегата происходит в холодный период года, то желательно предварительно прогреть комнату до 18-20ºC.

Когда достигается необходимое давление внутри системы, следует выпустить воздух оставшийся внутри радиаторов и труб.

Стравливание воздуха

Лишний воздух, скопившийся в радиаторах, снижает их теплоотдачу, поэтому важно сразу избавиться от него. Для эффективного выпуска воздуха следует в процессе установки системы оснастить каждый из радиаторов краном Маевского

Они очень удобны для выведения излишков кислорода из определенных участков. При открытии крана обычно слышно шипение и свист. Если вместо шипения начинает выходить вода, то воздушной пробки в этом месте нет

Для эффективного выпуска воздуха следует в процессе установки системы оснастить каждый из радиаторов краном Маевского. Они очень удобны для выведения излишков кислорода из определенных участков. При открытии крана обычно слышно шипение и свист. Если вместо шипения начинает выходить вода, то воздушной пробки в этом месте нет.

После выпуска воздуха давление может упасть, поэтому следует проверить показания манометра и при необходимости добавить теплоноситель.

Иногда проблема состоит в накопившемся воздухе внутри насоса. Некоторые устройства оснащены автоматической системой его сброса. Но обычно она не слишком эффективна, поэтому перед запуском лучше выполнить эту манипуляцию вручную:

1. Снять лицевую крышку с корпуса, найти насос – его местонахождение указано в инструкции.
2. Чтобы выпустить воздух из циркуляционного насоса, следует включить котел в розетку и запустить нагрев воды. Может появиться шум наподобие булькающих звуков – так шумит воздух.
3. Берется отвертка и выкручивается заглушка. Когда начнет течь вода, заглушку нужно установить назад. Следует проделать такую манипуляцию несколько раз, пока бульканье не исчезнет.

После выпуска воздуха из циркуляционного насоса проверяется показание манометра. Если давление значительно снизилось, следует его увеличить.

Опрессовка и промывка системы

Не лишним будет проведение опрессовки и промывки отопительной системы. После этих процедур пользователь будет уверен в том, что внутри труб чисто и отсутствуют протечки.

Опрессовку делают, чтобы убедиться в отсутствии утечек. Для ее выполнения необходим нагнетательный насос. С его помощью под давлением нагнетают воздух или воду, затем делают перерыв на 10 мин. Если после опрессовки давление не снижается, значит система надежна и герметична. Если же показатель снизился, следует искать «слабое место» и устранить утечку.

Промывку выполняют для очистки отопительной системы от всех загрязнений и мусора. Для этого открывают все краны на батареях, подставляют под них емкости и подают воду под давлением 4 бар. Поток воды очистит систему от ржавчины и осадка. При сильно загрязненных радиаторах  промывку производят несколько раз.

Обратите внимание! Проверьте фильтры на наличие засора. При необходимости прочистите их.

Предпусковые мероприятия

Место для газового котла выбирают в зависимости от его модификации

Положение котла выбирается по нормам техники безопасности, вдали от пожароопасных предметов. Расстояние до стеновых конструкций прописывается в инструкции производителя. Корпус агрегата выставляется с учетом горизонтального и вертикального уровня, т. к. при перекосах работа нарушается.

Оборудование подключают к водопроводу и газовой магистрали, ставят шаровые краны и фильтры с помощью патрубков. Перед тем как зажечь котел прокладывают электропитание и ставят отдельную розетку. Предварительно подсоединяют трубу дымохода, проверяют присутствие тяги.

От каких факторов зависит работа газового котла?

На производительность газового котла влияют разные факторы. Если вы еще не купили данное устройство, а только планируете его приобрести, учтите, что главным условием для его установки является наличие централизованного газоснабжения. Некоторые считают, что смогут обойтись баллонным газом, но это существенно увеличит расходы. В этом случае лучше установить электроотопление.

Оптимальная работа  зависит от следующих критериев:

1. Конструкции котла – они могут быть одноконтурные, двухконтурные, навесные, напольные и т.д.
2. КПД – номинального и реального.
3. Правильной организации отопления в доме: мощность котла должна соответствовать площади обогреваемых помещений.
4. Техническое состояние оборудования.
5. Качества газа.

Теперь подробнее рассмотрим, как можно оптимизировать каждый из критериев, чтобы добиться максимальной производительности устройства.

Конструкция котла

Котлы бывают одноконтурные и двухконтурные. К первому придется докупать бойлер косвенного нагрева, чтобы он смог нагревать воду. Двухконтурный вариант предпочтительнее, так как он укомплектован всем необходимым для производства горячей воды и отопления дома. Для удобства использования приоритетным режимом в таком котле является подача горячего водоснабжения. Это значит, что при включении подачи воды, отопление прекращается.

…

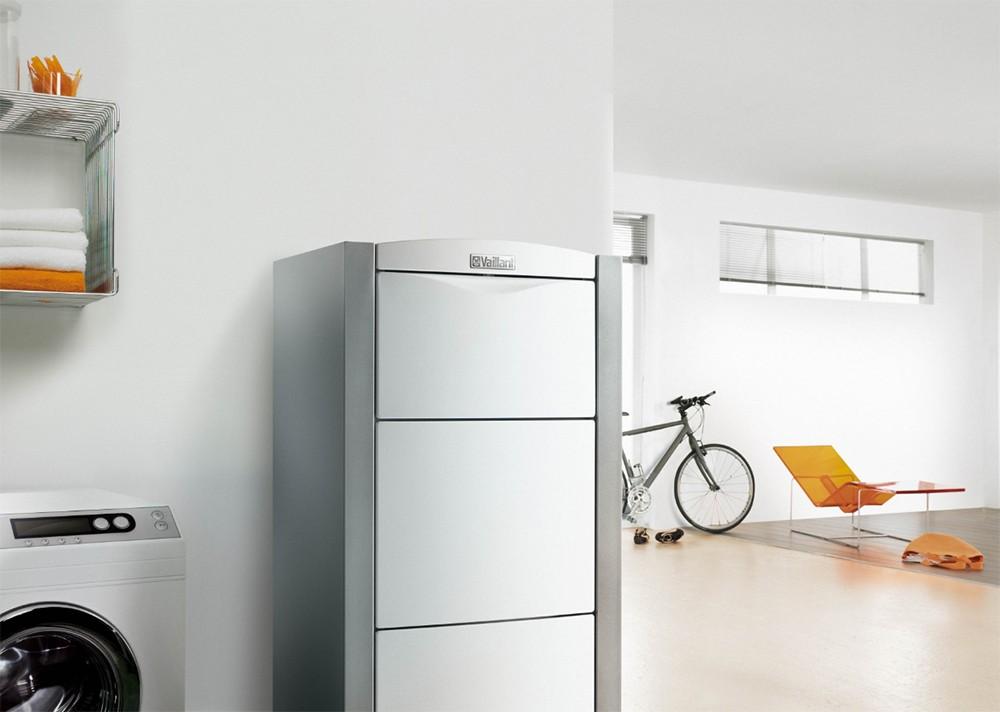

Существуют настенные и напольные газовые котлы. Первые обладают меньшей мощностью и смогут обогреть только помещение площадью до 300 м². Если ваш дом больше, необходимо будет приобрести еще один навесной или напольный котел.

Номинальный и реальный КПД

В инструкции к любому газовому котлу указывается номинальный КПД, обычно он составляет 92-95%, у конденсационных моделей – около 108%. Однако реальный показатель обычно на 9-10% ниже. Еще больше снижает его наличие различных видов теплопотерь:

1. Физический недожег – этот показатель зависит от объема лишнего воздуха, находящегося в агрегате в процессе сжигания газа. Также на него влияет температура уходящих газов: чем она выше, тем ниже КПД котла.

1. Химический недожег – этот показатель колеблется в зависимости от объема окиси угарного газа, которая появляется от сгорания углерода.
2. Теплопотери, которые уходят через стенки котла.

Повысить реальное КПД устройства можно следующими способами:

1. Снижением показателя физического недожега с помощью регулярной чистки сажи на трубопроводе и уборки накипи с водяного контура.
2. Уменьшением количества лишнего воздуха путем установки ограничителя тяги на дымоходную трубу.
3. Регулировкой положения заслонки поддувала таким образом, чтобы достигалась максимальная температура теплоносителя.
4. Регулярной очисткой копоти на камере сгорания, из-за которой увеличивается расход газа.

Увеличить КПД газового котла позволит замена дымохода на более инновационный. Большая часть традиционных отводных труб слишком зависят от погодных условий. На замену им пришел коаксиальный дымоход, который отличается стойкостью к температурным перепадам и способен повысить КПД, а также сэкономить топливо.

Обратите внимание! Некоторые владельцы газовых котлов допускаю ошибку – выливают теплоноситель и заливают водопроводную воду. Делать этого не стоит, так как новая сантехническая вода, нагреваясь, оставляет накипь на стенах трубопровода

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

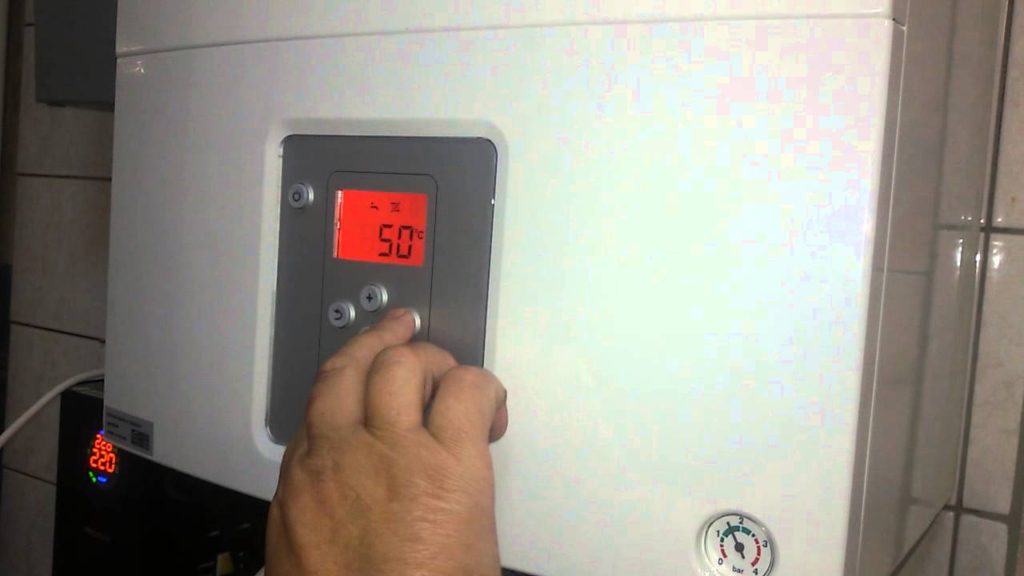

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

из Для сооружения уличного датчика, считывающего наружную температуру, можно купить обычный терморезистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Прибор устанавливается в пластиковый футляр от наушников для защиты от атмосферных явлений и оборачивается фольгой для исключения нагрева солнцем Для того чтобы вывести датчик наружу, в стене рядом с котлом нужно просверлить отверстие. Термистор подключается к котлу витой парой Используя график, представленный корпорацией Бакси, нужно настроить температуру теплоносителя по графику, отображающему его оптимальные значения при разных показаниях термометра Датчик закрепляется на внешней стороне капитальной стены. Желательно для него найти место, не освещаемое напрямую солнцем. Со стороны помещения отверстие, высверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой Этап 1: Сборка самодельного уличного датчикаЭтап 2: Сверление стены для вывода наружуЭтап 3: Настройка теплоносителя по наружной температуреЭтап 4: Крепление уличного датчика температуры

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Регулировка и настройка газовых котлов

Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных агрегатов постоянно, привычно и о нем не задумываешься до тех пор, пока температура в жилище или рабочем помещении внезапно не упадет. Проводимая время от времени регулировка и настройка газовых котлов позволит избежать аварий и поломок.

Что русскому хорошо, то европейцу – 20 мбар

В странах России и Европы магистральные нормы давления газа разнятся. За рубежом эта величина постоянна и определяется в 20 мбар. Однако держать одинаковый уровень отопления в России и летом, и зимой – утопия. Так, в теплое время года показатель снижается примерно до 13 мбар, а с приходом морозов в сети наблюдаются скачки давления и перебои с подачей газового топлива.

Забугорные производители газовых котлов не смогли закрыть глаза на климатические условия соседей и настраивают импортные котлы на определенные диапазоны чувствительности. Эта операция производится на заводе во время сборки механизма. Кроме того, создан специальный газовый клапан, позволяющий отрегулировать давление при необходимости. Изначально он задумывался как способ экономить расход топлива, но русские граждане пользуются им в качестве средства предотвращения аварийного отключения газового котла из-за падения давления в магистрали.

Основные действия по настройке и регулировке работы газового котла любой конфигурации обязан производить специально обученный человек. Но есть ряд операций, с которыми справится и потребитель тепловой энергии – например, в ожидании приезда мастера.

1. Проблема: завышенная мощность горелки. Описание: «пляшущее» пламя, коптящий дымоход. Решение: прикрыть газовый кран на опуске.
2. Проблема: малая тяга котла. Описание: воздух не поступает внутрь котла, переработанный газ не выходит наружу. Решение: прикрыть газовый кран на опуске, уменьшив тем самым мощность горелки.
3. Проблема: недостаток воздуха для поддержки горения. Описание: пламя желтого цвета, скопление сажи. Решение: уменьшить мощность горелки предложенным выше способом.
4. Проблема: завышенное газовое давление. Описание: сажа оседает на стенах дымохода и топки, растет расход газа. Решение: установить регулятор давления, прикрыть газовый кран.

К действиям, которые носят общее название регулировка и настройка газовых котлов, относятся также прогревание котла, открытие шибера дымохода, проверка автоматики безопасности, перевод стрелочного манометра, установленного на газопроводе.

Пуско-наладочные работы газового котла немыслимы без проведения анализа отработанных и идущих на подачу газовых потоков. Настройка не может считаться выполненной, если не найден оптимальный баланс воздуха и газа. Кому хочется платить за топливо, бесследно улетающее в атмосферу? Кого обогреет неэффективное тепло? Есть ли граждане, заинтересованные в намеренном снижении срока службы отопительного прибора?

Дабы отвлечь от своего дома или офиса аварию, нужно сделать регулировочные работы рутинным делом. Взять за правило: раз в определенный период производить тщательный комплексный осмотр газового котла, его деталей и комплектующих. Максимально достижимый КПД котла будет поддерживаться при приемлемом качестве работы устройства. Во время настройки настенного или напольного отопительного котла следует убедиться, что в помещении топочной не требуется дополнительная теплоизоляция, и что потери тепла, неизбежные при работе котла, находятся на допустимом уровне.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!
Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Как и зачем регулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Обратите внимание, если пламя с жёлтыми языками, нужно сократить подачу газа. Выставьте градусы на регуляторе

Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.
