Кран маевского: принцип работы и особенности монтажа на батареи

Зачем нужен клапан Маевского

Воздушная пробка мешает теплоносителю передвигаться по контуру и поступать в отдаленные части батарей, что приводит к снижению эффективности обогрева, повышению давления в трубах и сбоям в работе системы отопления.

Постепенное выделение воздуха из горячей воды, циркулирующей по батареям, это естественный и неизбежный процесс. Скорость образования воздушных пробок увеличивается по следующим причинам:

• воздух попал в систему на этапе монтажа, ремонта или замены отдельных участков;
• во время продувания и последующего заполнения системы в ходе сезонной профилактики теплоноситель подавался с недостаточным давлением;
• нарушена герметичность стыков труб и происходит подсос воздуха;
• происходят коррозийные процессы – окисление материала труб и радиаторов, при котором выделяется кислород.

Обнаружив пробку, можно вызвать сантехника, который спустит скопившийся воздух. Если система склонна к завоздушиванию, то вызовы специалистов придется оплачивать регулярно. Можно решить эту проблему просто и эффективно, а главное дешево, установив в местах образования воздушных пробок кран Маевского.

Опасные последствия завоздушенности батарей отопления

Скопления газов в отопительной системе приводит к образованию воздушных пробок. Радиаторы становятся холодными, насос не может продавить теплоноситель через воздушные заторы. Это может привести к тому, что выйдет из строя не только насос, но и сам котёл. Отсутствие нормальной циркуляции воды в системе вызовет их перегрев и в итоге поломку.

В местах мелкого скопления воздуха, который не сильно влияет на нагрев радиаторов, могут возникнуть очаги коррозии. Кислород активно вступает в связь с металлом батареи, что вызывает появление ржавчины и разрушение стенки сегмента отопительного прибора.

Результат коррозии коллектора батареи от воздушных пробок

Описание устройства

Отопление дома – одна из забот каждого хозяина. Каким бы ни был отопительный котел, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, невозможно добиться полного удаления воздуха из системы в силу многих причин, и для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха — кран Маевского.

Принцип работы Крана Маевского

Кран Маевского – это более надежный, компактный и функциональный игольчатый запорный клапан, чем обычный кран, и некоторые модели могут работать в автоматическом режиме. Воздух из системы удалять нужно обязательно, так как, кроме застоя теплоносителя, в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского устанавливается чаще всего в системах автономного отопления – в центральной системе в теплоноситель часто добавляют присадки, которые вызывают засор крана.

Основной элемент в ручном кране Маевского — запорный игольчатый клапан. Для открывания клапана в кране установлен четырехгранный винт с головкой под ключ и крестообразной прорезью, поэтому для открывания крана можно использовать обычную отвертку или пассатижи. В любом радиаторе сбоку есть резьбовое отверстие ¾ или ½ дюйма, в которое вкручивается кран, переходник или фитинг для продолжения трубопровода.

Наличие воздуха в системе определяется тактильным способом – просто прощупайте все радиаторы в системе, обратив внимание на температуру вверху и внизу прибора. Если на ощупь слышна разница, значит, где-то в системе застоялся воздух

Чаще всего это явление наблюдается в системе с принудительной циркуляцией, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда выходит в расширительный бачок сам, по ходу движения теплоносителя.

Но и в такой системе воздух может накапливаться при неправильно собранных поворотах труб или слишком маленьком уклоне. Поэтому кран Маевского просто необходим – он позволяет без остановки системы стравить воздух и восстановить нормальное отопление в квартире. Вкручивается кран в верхней части радиатора, на стороне подачи теплоносителя.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского

Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа

Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, 1/2, 1/4 дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

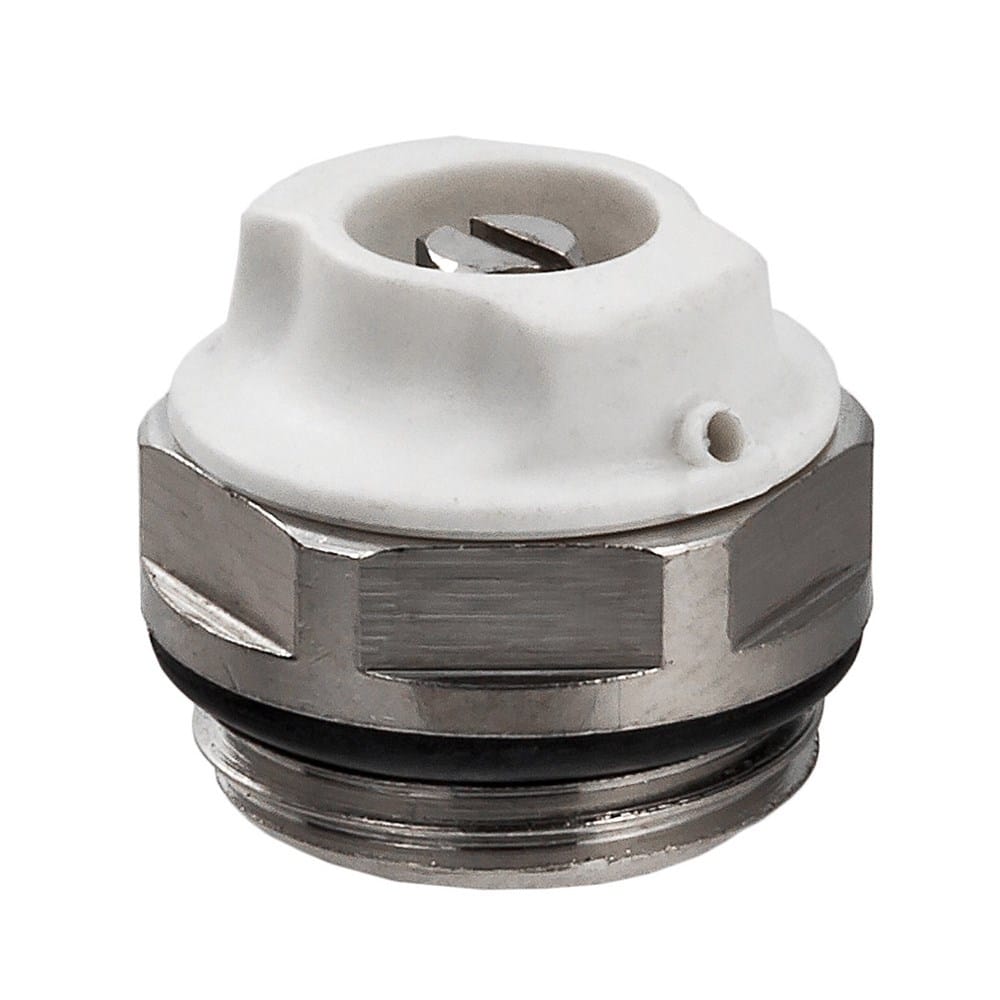

Клапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручной, 1/2 дюйма	35
	Сантех-мир	Автоматический, 1 дюйм	449
	Дом-термо	Ручной, 1/2 дюйма	310
	RBM	Ручной, 3/4 дюйма	352
	Carlo Poletti	Ручной, 3/4 дюйма	318
	«Дельта»	Автомат с предохранителем	335

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;
9. пробки;
10. уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Тонкости монтажа

Кран Маевского на полотенцесушитель важно правильно установить. Из-за простоты строения с монтажом устройства для стравливания справится даже начинающий домашний мастер

Разберем подробный алгоритм действий.

Подготовительные работы

Для установки запорной арматуры понадобятся инструменты. Во время процедуры пригодится гаечный или разводной ключ. Для надежной фиксации нужна лента ФУМ или сантехнический лен. В старых системах необходима радиаторная пробка с дырой.

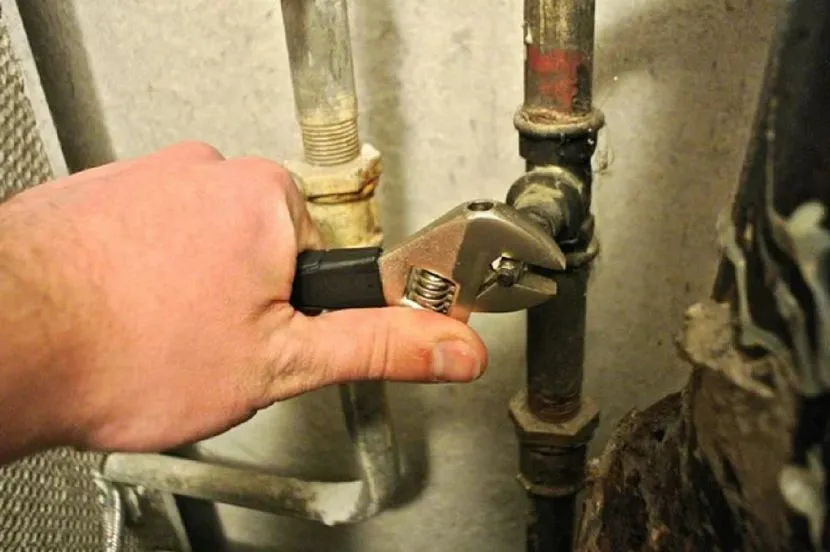

Перед началом работ надо спустить воду из стояка. Обязательно перекрывают запорные краны, которые пропускают жидкость к змеевику. Если в жилье стоит оборудование без блокирующей арматуры, то во время отопительного сезона обращаются в управляющую компанию для выключения стояка в доме.

Заблокировать теплоИсточник watertap.com.ua

Если закрытый контур работает от насосов, то оборудование отключают на четверть часа. На пол под полотенцесушителем ставят таз или широкое ведро. При демонтаже из трубы может политься вода. Емкость предупредит попадание грязной влаги на пол.

Красивый интерьер с трубамиИсточник santehnik24.lviv.ua

Монтаж клапана

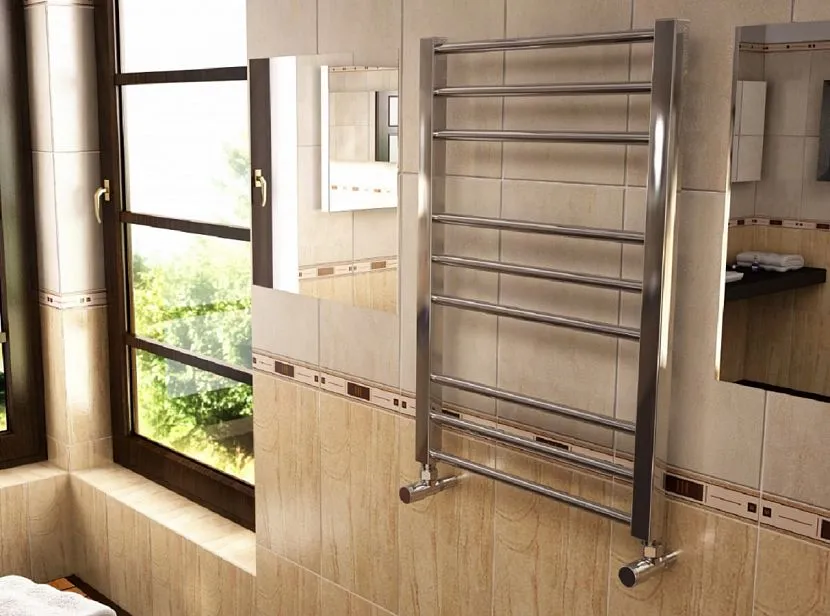

Установка крана Маевского на полотенцесушитель осуществляется в самой верхней точке. Отверстие для горячей воды находится внизу. В старую батарею запорную арматуру монтируют при помощи прорези в заглушку. Чтобы было проще пользоваться, дыра от стены идет с небольшим наклоном.

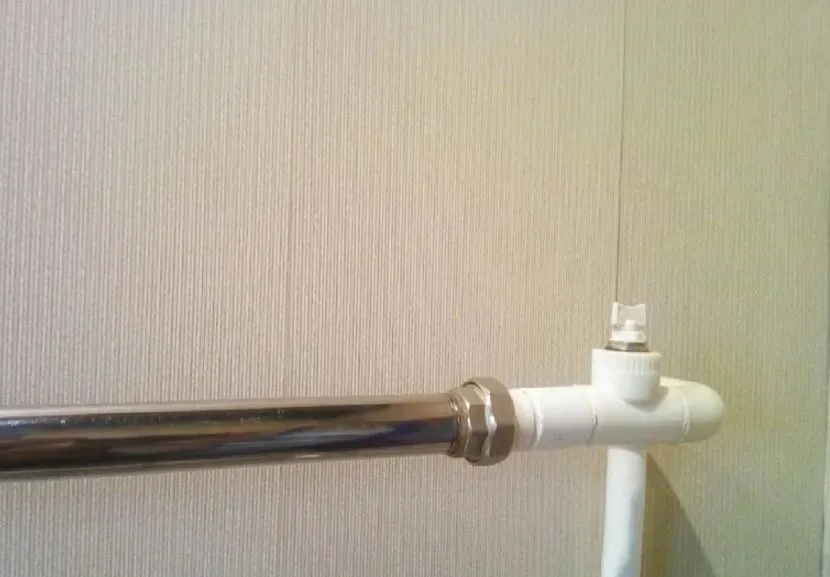

Латунный тройник прикручивают к верхнему патрубку. Для герметизации резьбу предварительно обматывают ФУМ-лентой или промасленной паклей. В свободную часть вставляют клапан Маевского, аккуратно фиксируют гаечным (разводным) ключом.

Клапан Маевского на трубеИсточник zen.yandex.com

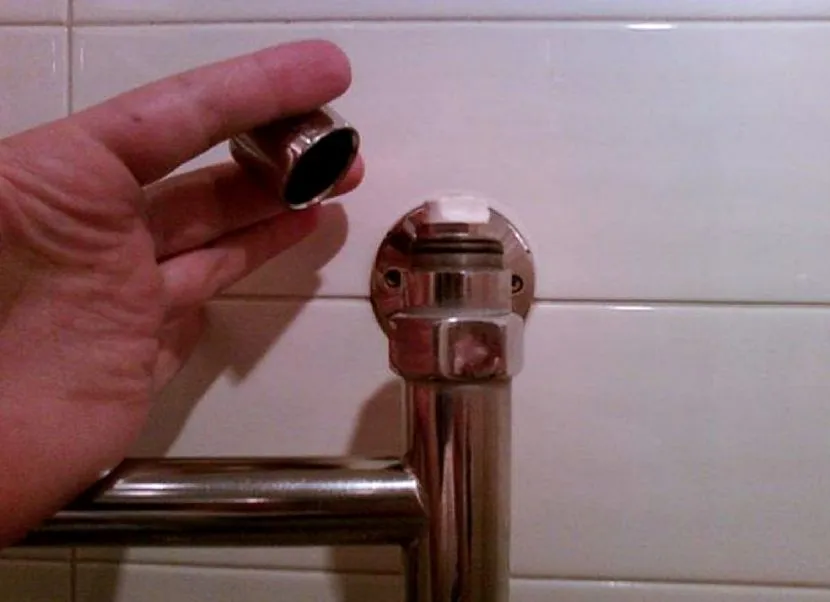

Если полотенцесушитель с заглушкой, то в закрытой части высверливают отверстие. При помощи метчика создают на участке трубы новую резьбу. Место обязательно герметизируют одним слоем уплотнителя, медленно прикручивают кран Маевского.

Открывают вентили, которые блокировали доступ воды к полотенцесушителю

Важно проверить правильность установки и исключить возможность протечки. Если узлы подтекают, гаечным ключом аккуратно подтягивают конструкцию

Видео описание

Установка тройника и крана Маевского

Проверка работоспособности

После запуска отопительной системы тестируют запорные устройства. После поворота рукоятки (вентиля) из крана Маевского начинает выходить кислород. Узнать процесс легко по шипящему звуку. Вместо воздуха из фитинга должна начать течь вода. Если струйка тонкая, прерывающаяся, то паровое засорение еще не пробили. При непрерывном потоке закрывают клапан.

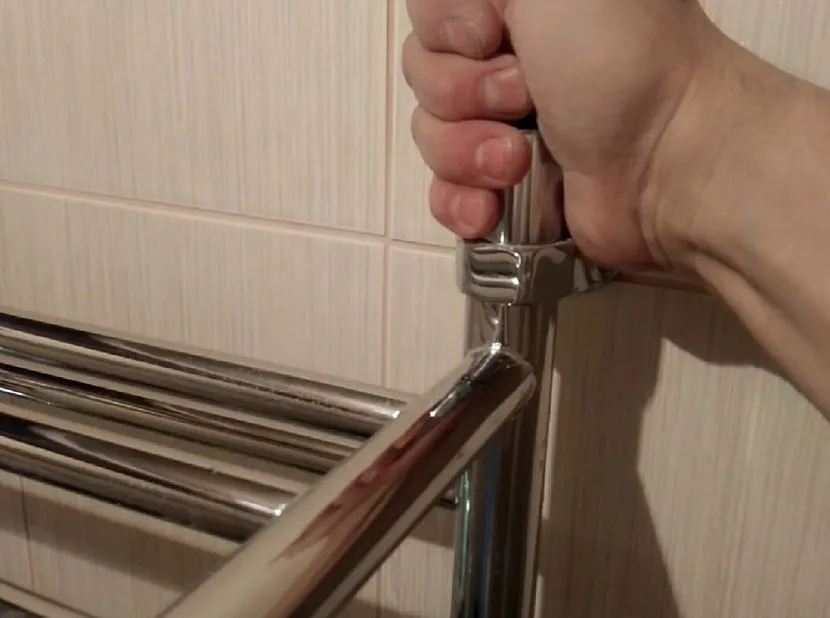

Винт выкручивают на пол-оборота. Если сильно вращать деталь, то сложно вернуть рычаг в начальное положение. Давление жидкости увеличивается, давит на элемент, что затрудняет работу с краном Маевского. Влага потечет обильным потоком, а не тонкой струйкой.

Стравить воздух клапаномИсточник youtube.com

Особенности эксплуатации

Чтобы клапан для спускания воздуха долго прослужил, важно правильно использовать. Для высоток с централизованным отоплением советуем брать механические модели с ручным управлением

Краны Маевского не так капризны к качеству теплоносителя, как автоматические виды. Последние конструкции уместны в индивидуальных системах загородных домов.

Если полотенцесушитель стоит в нише (углублении), то доступ к торцевым частям затруднен. Для стравливания невозможно будет дотянуться отверткой или передвинуть рукоять в нужное положение. Для такого оборудования лучше отдать предпочтение поплавковой модели.

В загородных домах в отопительной системе часто используют насосы. Техника для принудительной циркуляции обеспечивает быстрое и равномерное перемещение рабочей жидкости по трубопроводу. При включенном оборудовании кислород не скапливается в верхней части, а проносится мимо. Устройство деактивируют минут на 10-15, после чего открывают кран Маевского.

Как правильно использоватьИсточник enerob.ru

В современных полотенцесушителях стравливатель воздуха часто идет в комплекте. Отводчик кислорода прячут под декоративным колпачком на торцах конструкции. Перед тем, как устанавливать, рекомендуем обследовать верхние участки прибора.

Если клапан Маевского открывают редко, то регулировочный винт может покрыть слой коррозии. Из-за налета деталь не двигается. Чтобы не сломать конструкцию, стоит воспользоваться спреем «WD-40». После нанесения на резьбу сантехническая смазка размягчает спираль. Уже через 30 минут рукоять легко открутить. Предупредить проблему поможет регулярное (раз в сезон) смазывание подвижных элементов силиконовой автомобильной пастой.

Как работает кран

Очевидно, что когда температура в жилом помещении начинает понижаться, то следует искать причины. Первая – батареи плохо прогреваются из-за того, что в систему попал воздух и теплая вода не может нормально циркулировать. Тогда и используется кран Маевского для радиаторов.

Если не убрать воздух из системы, то она не будет в полной мере заполняться водой и не стоит ожидать тепла. Чтобы решить подобную проблему, необходимо установить на батареи специальное устройство, которое широко используется для отвода из радиаторов воздуха. Речь идет об центральных отопительных системах. Обычно при организации индивидуального отопления такие проблемы возникают редко, но из личных побуждений многие хозяева устанавливают краны Маевского на радиаторы, если внутри системы заполнена вода. Кроме этого, такие краны нужно устанавливать и на полотенцесушители (исключение – электрические приборы для сушки полотенец).

Внешне клапаны (обычный и автоматический) могут отличаться друг от друга, но их объединяет одно – одинаковый принцип работы. Кран — это своеобразный конусный шток, если его полностью закрутить, он закроет отверстие.

Изготавливают воздушные клапаны из стали или латуни, так как они являются устойчивыми к возникновению коррозии. Покупатель может выбрать любую понравившуюся модель крана

Главное, на  что нужно обратить внимание, так это на диаметр резьбы с наружной стороны. Для каждого типа радиатора нужно подобрать кран Маевского по размеру резьбы

Стандартная резьба на конусе — 1 дюйм, 1/2 дюйма, для чугунных радиаторов старого образца применяются краны с маленькой резьбой – 3/4 дюйма. Сейчас такие воздушные клапаны используются для современных напольных радиаторов и многорядных батарей «Аккорд».

При покупке обратите внимание на следующее: краны Маевского могут быть обычные и автоматические

Устройство крана

Воздушный вентиль устроен просто – он состоит из корпуса и конусообразного винта, который вкручивается внутрь. При небольшой скорости подачи воды или недостаточного объема (когда люди сливают воду из отопительных батарей в зимнее время для личных нужд), в системе скапливается воздух. В результате чего, батареи плохо нагреваются, в помещении снижается температура.

Кран Маевского можно открыть вручную без применения специального инструмента (это зависит от модели клапана), отверткой или ключом.

1. Подготовьте тряпку и подставьте под батарею миску для воды. Так вы не испортите пол.
2. Чтобы выпустить воздух, необходимо повернуть кран на половину оборота против хода часовой стрелки и подождать, когда выйдет воздух. Если его очень много, можно повернуть кран еще чуть-чуть и подождать.
3. Как только вы откроете кран, услышите характерное шипение, это означает, что воздух плавно освобождается из системы отопления. Не стоит расслабляться, так как воздух выходит быстро и вместе с ним скоро начнет идти вода. Как только она «пойдет», пора закручивать кран, поскольку воздух уже весь вышел.

Справиться с этой работой сможет даже старшеклассник. Действия просты: повернул кран, подождал, закрыл.

Если в системе установлены насосы принудительной циркуляции (индивидуальное отопление), то перед тем, как приступить к стравливанию воздуха, необходимо отключить насос. Если он будет продолжать работать, то полностью убрать воздух не получится.

Кран Маевского считается ручным прибором, предназначенным для установки в централизованных отопительных системах. Если у вас дома автономное отопление или закрытое, то лучше всего подойдет автоматический кран Маевского, который не требует участия человека – он работает самостоятельно, удаляя лишний воздух из системы отопления. Это очень удобно, так как такой кран Маевского избавит людей от постоянного контроля температуры воды в батареях и отвода вручную.

Поскольку резьба на воздушном клапане для присоединения осталась прежней, соответствующая ГОСТу советских времен, то вы без проблем установите автоматический кран на любые отопительные радиаторы, хоть старого, хоть современного образца.

Чтобы самостоятельно установить кран, вам не нужны будут специальные инструменты, а также навыки. Понимая, как устроена система отопления, вы с легкостью справитесь с поставленной задачей.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Технические характеристики

Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух — ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.

Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.

Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.

Сфера использования

Сфера использования кранов Маевского это, прежде всего, многоквартирные дома с горизонтальной разводкой. Такие системы особенно подвержены завоздушниванию, а кран Маевского это отличное решение проблемы.

Однако, в современности устройство получило достаточно широкое распространение, поэтому ни одна современная система не обходится без таких клапанов. Это позволяет избежать достаточно широкого ряда проблем. Для того, чтобы выдавить пробку через кран Маевского нет необходимости спускать систему или терпеть большие потоки воды при попытке спустить воду из радиатора через обычный кран.

Частные дома так же оснащают кранами Маевского. В особенности это актуально, в системах с насосом, где трубы были смонтированы неправильно. Как можно неправильно смонтировать трубы? Не позаботиться об уклоне. В итоге воздух не сможет найти выход в расширительный бак, а это чревато гидравлическим ударом системы. В общем и целом можно сказать, что ради спокойствия монтажников, сантехников и владельцев квартир, кран Маевского стараются предусмотреть на каждом радиаторе. Даже при реставрации советских систем отопления, на чугунные радиаторы, куда вроде бы как установка воздухосборника не предполагалась, вкручивают такие устройства.

Кран Маевского под отвертку
