Что такое бездымоходные газовые котлы - принцип действия, отличия от обычного котла, преимущества и недостатки

Какой бездымоходный котёл лучше выбрать для дома

При выборе одного из видов рассматриваемых отопительных устройств стоит учесть, что бездымоходные устройства создаются для эксплуатации теплоносителя, имеющего довольно низкую температуру – около сорока градусов по шкале Цельсия. Таким образом, нормальная работа и 95-ти процентный КПД (коэффициент полезного действия) будет обеспечиваться, если температура воды не поднимется выше указанной отметки.

Российские турбированные котлы

Турбированные котлы российского отечественного производства не так широко представлены на рынке отопительной техники. «Конорд», «ЖМЗ», «Нева» и «Ростовгазаппарат», – эти устройства уже зарекомендовали себя, предлагая линейки с разными моделями.

Производители, выпускающие котлы указанных марок, адаптировали свои устройства именно под российские реалии, учтя все возможные нюансы. Отечественные коаксиальные отопительные агрегаты имеют большое неоспоримое преимущество перед их зарубежными аналогами – они стоят в среднем на тридцать-пятьдесят процентов меньше. Так, устройство итальянской компании может обойтись в сумму до двух тысяч евро, а российское будет стоить максимум до 1100 евро.

Зарубежные турбированные котлы

Высококачественная американская и европейская автоматика, которой укомплектованы эти зарубежные агрегаты (Vaillant, Ariston, Viessmann, Baxi, Buderus, Ferroli), позволяет доверять этим торговым маркам, ведь они уже опробованы большим количеством пользователей. Котлы Navien и «Дэу» корейского производства также выделяются среди других, менее известных брендов.

Словацкий бренд «Протерм» широко представлен на российском рынке. Котлы этой торговой марки требуют дополнительного подключения к электричеству, но зато удобно монтируются, не требуя сборки или дополнительной подготовки. Корейские ТМ «Олимпия» (Olympia) и «Ринаи» (Rinnai) отличаются оснащением качественными датчиками, позволяющими полностью контролировать текущую работу устройства.

Украинские бездымоходные котлы

Котлы турбированного типа зарубежного производства представлены на соответствующем рынке такими украинскими компаниями как, например, «Данко» и «Евроформат». Специалисты отмечают агрегаты именно этих двух торговых марок, выгодно выделяющихся среди остальных по длительному времени полезного использования.

Устройство и принцип действия автоматики безопасности

Для того чтобы устранить возникновения аварийных ситуаций и источники опасности при эксплуатации газового котла, современный агрегат оснащается электронной системой самодиагностики и блоком автоматической защиты, которая способна устранить риски на начальной стадии развития аварии. Кроме того автоматизация процессом горения котла способствует более эффективному использованию топлива и повышает в целом КПД теплоэнергетической системы. Стоимость блока автоматики зависит от количества контролируемых параметров и сложности программного обеспечения.

Основой блока управления является пьезорозжиг, который подает искру на запальник горелочного устройства и включается кнопкой «Пуск» на корпусе отопительного котла, далее пусковой автомат запускает горелку и начинается процесс нагрева теплоносителя, циркулирующего по трубам котлового теплообменного аппарата. После превышения рабочей температуры сетевой воды, термостат посылает сигнал на клапан-отсекатель, срабатывающий на отключение горелки. После снижения температуры теплоносителя ниже установленного диапазона, термостат дает сигнал на включение топлива, цикл нагрева повторяется снова. Запальное устройство продолжает гореть, ожидая сигнал на включение газа.

Возможности блока автоматики:

Защита окружающей среды от утечки природного и угарного газа;
защита от перегрева воды в теплообменнике;
отсечка топлива на горелке отсутствии тяги или резком скачке давления среды в трубопроводах.

Блок автоматики защищает от перегрева воды в теплообменнике

Комплектация элементами автоматики безопасности газовых котлов зависит от вида системы теплоснабжения:

Энергонезависимая система, работает без использования электроэнергии. Она применяется для котлов с естественной циркуляцией по движению дымовых газов и воды, обладает низкой стоимостью и простотой обслуживания. Диапазон допустимых температур теплоносителя в термостате устанавливают вручную переключателем, работающим в паре с терморегулятором. Конструкционно датчик выполнен в виде стержня, изменяющего свою длину при изменении температуры в водяной сети. Стержень воздействует на клапан подачи топлива, который соответственно открывается или закрывается. В комплект входят датчики пламени и тяги, которые срабатывают на закрытие топлива при отрыве факела от горелки или снижении тяги.
Автоматика энергонезависимой системы теплоснабжения более совершенная поскольку состоит из современных электронных узлов и пульта управления с ЖК- дисплеем. Рабочие параметры и система диагностики вводятся через запрограммированные режимы и функционируют с помощью электромагнитных клапанов, срабатывающих по сигналам от микропроцессорного чипа. Недостатком автоматики является ее зависимость от электроэнергии. Для надежности работы системы теплоснабжения потребуется подключения котла к источнику бесперебойного питания или к дизель генератору.
Погодозависимаяавтоматика – современная интеллектуальная система автоматики, поддерживающая температурный график нагрева теплоносителя в зависимости от дней недели или времени суток, погодных условий. Она способна создавать индивидуальный режим отопления в разных комнатах и хорошо выполняет диагностику работоспособности оборудования.

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
Экономичность использования топлива и более высокий КПД оборудования.
Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
Быстрый монтаж и введение в эксплуатацию.
Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

К каким особенностям нужно быть готовым при работе котла

Владельцам бездымоходного котла нужно быть готовым к тому, что периодически работа автоматики может нарушаться. Это происходит потому, что в конструкции агрегата предусмотрено наличие многих контролирующих датчиков.

Еще один момент – котел выключается по причине плохой тяги или задувания. Последнее опасно тем, что углекислый газ может проникнуть в помещение и вывести из строя контролирующие системы агрегата.

На что надо обратить внимание

Хоть модельный ряд бездымоходных котлов достаточно широкий, большая часть подобных агрегатов зависят от электрической сети. Если по какой-либо причине подача тока прекращается, отопительное оборудование отключиться.

В первую очередь это чревато охлаждением помещений, а также отсутствием горячей воды для бытовых нужд. Если котел отключиться, то подача газа будет перекрыта газовым клапаном. Наличие системы блокировки не позволит разжечь горелку самостоятельно.

Производители рекомендуют на участках, где постоянно возникают перебои с работой электросети, продумать возможность обеспечения аварийного электропитания.

Бездымоходные отопительные агрегаты нуждаются в регулярном техническом обслуживании. Особенно это актуально для регионов, где в природном газе, который используется для систем отопления, присутствует много примесей. Чистить от посторонних включений нужно не только горелку, но и лопасти турбины.

Неисправности бездымоходного газового котла

У такой модели недостатки точно такие же, как у обычных котлов отопления:

сбой в работе платы управления. Это может произойти по причине заводского брака, перепадов напряжения в электросети, протечке теплоносителя;
нарушение работы датчиков температуры, давления и других, а также турбины. Это обычно происходит после длительного периода эксплуатации;
протекание теплообменника. Это проблема больше двухконтурных котлов. Но появляется она после 7-10 лет использования;
засорение коаксиального отвода пылью, нагаром. Справиться с этим поможет регулярная чистка.

Критерии выбора

Чтобы сделать правильный выбор модели, надо изучить параметры прибора и учесть важные нюансы монтажа:

Сначала определяются с местом, где будет установлен водонагреватель. По расположению в комнате легче определиться с габаритами прибора, а также рассчитать расходы на покупку дополнительных материалов для монтажа, таких как трубы для вытяжки и воды.
Мощность горелки – это первый параметр, требующий внимания при выборе колонки. Для бытового использования подойдут модели со средним показателем, способные обеспечить горячей водой 1–2 точки. Если разбор осуществляется одновременно с 3–4 точек, потребуется прибор с горелкой большей мощности.
Производительность газового водонагревателя определяют расходом горячей воды. Оптимальный показатель находится в пределах 10–11 л/мин.
Автоматика водонагревателя имеет порог максимального и минимального давления воды в водопроводе. Если эти значения не совпадают, колонка просто не включится.
Большинство водонагревателей рассчитаны на подключение к централизованной магистрали, но существуют колонки, работающие от баллонного сжиженного газа.
Выбирают колонку не из-за популярности производителя, а по наличию запчастей и их стоимости. Не существует такого водонагревателя, который постоянно будет работать без ремонта.

Современные производители стараются оснастить свои изделия дополнительными функциями. Большинство из них лишние, и не стоит переплачивать деньги. Существует грамотное мнение: чем больше прибор наделен дополнительными функциями, тем он капризнее работает и дороже обходится ремонт.

Преимущества бездымоходных водонагревателей

Как мы уже выяснили выше, газовая колонка без дымохода не бывает, а в случае с турбированными агрегатами он конструктивно упрощен. Это главное достоинство наддувных нагревателей воды, благодаря которому их можно устанавливать в любом частном доме или квартире. Достаточно лишь проложить дымоход горизонтально по кратчайшему пути от аппарата к наружной стене и вывести его на улицу, проделав отверстие.

Так выглядит коаксиальный дымоход, проложенный сквозь наружную стену

Теперь перечислим другие преимущества «бездымоходных» газовых нагревателей:

Повышенная эффективность и экономичность по сравнению с традиционными бытовыми приборами для нагрева воды на ГВС;
Благодаря закрытой камере исключено попадание вредных газов и неприятных запахов в помещения;
Для установки водонагревателя достаточно организовать обычную приточно-вытяжную вентиляцию, поскольку совсем обойтись без вытяжки нельзя. Но не придется ломать голову, как устроить в комнате подачу приточного воздуха для горения.
Высокая степень автоматизации турбированной колонки делает ее очень удобной в эксплуатации.
Возможность использовать в качестве энергоносителя не только природный, но и сжиженный газ. Правда, для этого необходима специальная вытяжка, устроенная в нижней зоне помещения (пропан тяжелее воздуха и стелется по полу).

Водогрейный аппарат закрыт со всех сторон, сверху выходит патрубок для подключения коаксиальной трубы, а снизу — штуцеры для воды и газа Помимо нескольких датчиков, отвечающих за безопасность и поддержание температуры воды для нужд ГВС, колонки с принудительным нагнетанием воздуха оборудованы системой антизамерзания теплообменника. Принцип простой: когда температура в комнате опустится ниже нуля, автоматически включится электрический ТЭН, обогревающий теплообменник и не дающий воде замерзнуть.

Функция антизамерзания в турбированной колонке может оказаться полезной при аварийном отключении системы отопления в зимний период. Она сохранит дорогостоящее оборудование от размораживания, пока хозяева не примут меры по обогреву дома. Правда, неизвестно что произойдет с трубопроводами холодной воды, если они изготовлены из стали либо полипропилена.

Устройство конденсационной колонки с цилиндрической горелкой

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

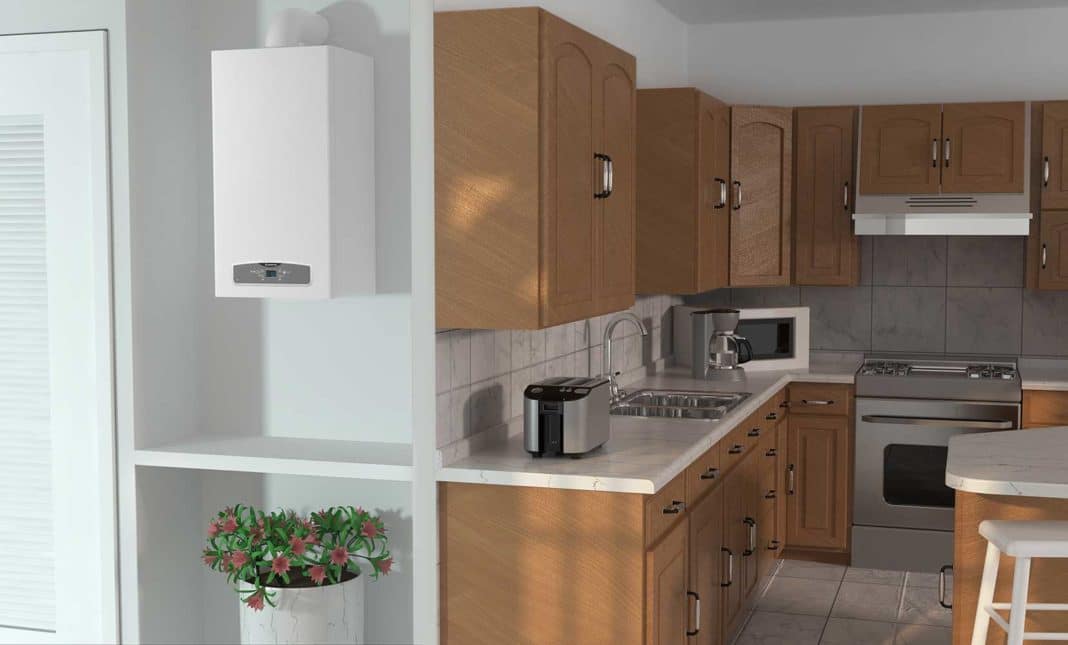

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

простота и низкая стоимость монтажа;
нет потребности установки приточно-вытяжной вентиляции;
высокая мощность агрегатов такой конструкции, что отапливают большие площади;
некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Разновидности по принципу работы

Газовые настенные котлы, произведенные в последние годы – это сложные устройства, КПД которых конструкторы стараются увеличить всеми возможными способами. Существует две разновидности настенных газовых котлов, отличающихся друг от друга принципом работы.

Битермические установки

В битермических котлах контуры отопления и ГВС разные

Конструкция представлена двумя металлическими трубками, вставленными одна в другую. По внутренней, меньшего диаметра, течет вода ГВС, а внешний контур предназначен для теплоносителя, использующегося в системе отопления. Особенность такого устройства в том, что от внешнего контура нагревается внутренний.

Преимущество: быстрый нагрев.

Недостатки: максимальный расход топлива, работа на избыточной тяге.

Доутермические агрегаты

В доутермических котлах контуры нагрева ГВС и теплоносителя отопления раздельные, независимые друг от друга. Трубки обычно медные, располагаются с разных сторон корпуса, жидкости нагреваются отдельно.

Преимущества: рациональный расход энергии, работают на естественной тяге.

Недостатки: медленный нагрев, образование известкового налета, необходимость применения магнитных фильтров.

Монтаж в квартире

Для газовой колонки в квартире применяются такие правила и нормы:

Обязательное наличие лючков для дымохода (особенно если речь идет о коаксиальном канале).
В квартирах запрещено использовать тяжелые кирпичные каналы из-за высокого веса.
Общие правила также запрещают установку в квартире вблизи окон, как владельца жилья, так и соседних зданий и квартир.

Кроме того, проводя установку колонки в квартире, имейте в виду, что отработанные газы направлять в естественную вентиляцию также запрещается. Поэтому единственным вариантом в подобном случае, является установка коаксиального дымохода, с учетом правил и норма прописанных для подобного рода каналов.

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Место установки отвода	Наименьшие расстояния, м
до котла с естественной тягой	до котла с вентилятором
Мощность оборудования	Мощность оборудования
до 7,5 кВт	7,5–30 кВт	до 12 кВт	12–30 кВт
Под вентиляционным отверстием	2,5	2,5	2,5	2,5
Рядом с вентиляционным отверстием	0,6	1,5	0,3	0,6
Под окном	0,25	—	—	—
Рядом с окном	0,25	0,5	0,25	0,5
Над окном или вентиляционным отверстием	0,25	0,25	0,25	0,25
Над уровнем земли	0,5	2,2	2,2	2,2
Под частями здания, выступающими больше 0,4 м	2,0	3,0	1,5	3,0
Под частями здания, выступающими меньше 0,4 м	0,3	1,5	0,3	0,3
Под другим отводом	2,5	2,5	2,5	2,5
Рядом с другим отводом	1,5	1,5

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Все стыки должны быть строго герметичны.

Бездымоходные котлы: особенности конструкции

В производстве отопительных котлов значительное место занимает проблема отвода дымовых газов. Классический вариант установки газового оборудования предусматривает наличие в доме дымохода. Но далеко не во всех частных постройках и тем более многоквартирных домах есть возможность его обустроить.

Для установки бездымоходного котла не нужно наличие дымоходных каналов и самой дымовой трубы. Да и к месту монтажа газовики выдвигают не такие суровые требования.

В конструировании бездымоходных котлов предусмотрено, что для подачи кислорода для сжигания газа в топочной камере и отвода продуктов горения будет использоваться коаксиальный канал. Он представляет собой 2 трубы, помещенные одна в другую. Через меньшую отводятся продукты горения. Через трубу с большим сечением к топочной камере поступает кислород.

Диаметр дымохода для дровяного котла

Основной показатель, определяющий способность пропускать отработанный воздух. Вычисляют его исходя из нормативных документов, рекомендаций производителя котла и математических формул.

От сечения трубы зависит скорость выхода продуктов сгорания. Квадратная форма получается при обустройстве дымохода из кирпича, круглая при изготовлении из металла, керамики, стекла. Пластиковые трубы овального сечения создают спиральное движение выхода воздуха за счет его неравномерного прогрева.

Диаметр дымохода для твердотопливного котла указывается в техническом паспорте топливного оборудования. Обычно это минимальное значение показателя, уменьшать которые запрещено.

Для 10 метровой трубы диаметр составит 15 см, а семиметровой 20 см. Для котлов с мощностью 32 кВт высота допускается не менее 10-12 м с обязательным выступом над коньком минимум на 1 м.

Расчет сечения можно провести по формуле:

d2 = 4V/πW, где
V – объем отработанных газов,
W – скорость движения воздуха в трубе.

Расчет диаметра проводится исходя из известных параметров сечения и высоты:

S = m /ρw,
где m – объем расходуемого воздуха,
w – скорость выхода газов в дымоходе,
ρ – плотность газа, которую обычно приравнивают к плотности воздуха.

К каким особенностям нужно быть готовым при работе котла

На что надо обратить внимание

Прежде всего, турбо котлы зависимы от электричества. При пропадании электрической сети он автоматически отключается. С одной стороны это чревато охлаждением помещений и отсутствием горячего водоснабжения. Но с другой стороны, это означает, что газовый клапан перекрывает подачу газа, а система блокировки не позволяет разжечь горелку. Так что в местах, где электроснабжение нестабильное и где происходят частые аварии электросетей, придется продумать вопрос аварийного электропитания.

Второй особенностью выступает необходимость регулярного технического обслуживания специалистами сервисных центров. Особенно это касается регионов, в которых природный газ имеет большое количество примесей. Очистки в приборе требует не только горелка с камерой сгорания, но и турбина.

Третий момент заключается в том, что довольно часто бездымоходные газовые котлы, имеющие слишком короткие, или наоборот длинные дымоходы могут задуваться порывами ветра. В большинстве случаев эта проблема решается установкой вместо декоративной решетки дефлектора.

Неисправности бездымоходного газового котла

Что касается характерных неисправностей, то газовые котлы без дымохода имеют такие же характерные неисправности как обычные дымоходные:

Неисправности платы управления – чаще всего причиной неисправности выступает заводской брак, перепады напряжения или протечка воды из теплообменника (у многих настенных моделей плата управления находится в нижней части, под основным оборудованием);
Неисправности электрооборудования – датчики температуры, давления, протока воды, центробежный насос и турбина обычно выходят из строя после длительного процесса эксплуатации;
Протечка теплообменника особенно часто встречается в двухконтурных газовых котлах без дымохода после 7-10 лет эксплуатации. В местах пайки медных пластин или патрубков обычно образуются отверстия, через которые и просачивается вода или теплоноситель;
Коаксиальный дымоход часто просто требует очистки от пыли и нагара. Но если это не делать регулярно, во время обслуживания котла вероятность того, что в камеру сгорания попадет мусор и забьются сопла горелки значительно возрастает.

Но, несмотря на это бездымоходные газовые котлы отопления на сегодняшний момент являются одними из самых надежных и безопасных приборов отопления. В закрытой камере сгорания при остановке турбины во время задувания ветром мгновенно прекращается подача газа. Повторный розжиг горелки происходит только тогда, когда автоматика проведет диагностику всего оборудования и разрешит снова начать подачу газа.

Достоинства и недостатки

Для навесных котлов не нужно отдельное помещение — они устанавливаются в любом месте квартиры

У каждой модели свои особенности. Оборудование пользуется повышенным спросом по ряду причин:

не нужна отдельная котельная;
компактность;
автономность;
высокий КПД;
экономичность по сравнению с приборами, работающими на других видах топлива;
возможность подключения к газовому баллону и магистрали;
простая эксплуатация.

Недостатки тоже присутствуют:

небольшая мощность;
зависимость от электричества, чувствительность к скачкам напряжения и необходимость установки УЗО для энергозависимых моделей;
требуется оформление разрешения на установку.

Производители и бренды

Оборудование такого класса выпускается всеми известными европейскими компаниями, а также и отечественными предприятиями. Если рассматривать его стоимость применительно к настенным и напольным вариантам, то она распределилась также как и у котлов с открытой камерой сгорания. Настенные варианты стоят дешевле, в то время как напольные имеют самую большую цену.

Если рассматривать модели котлов от одного производителя, к примеру, очень популярной итальянской компании Baxi. То ее газовые бездымоходные аппараты напольные имеют цену в пределах 2000, а настенные образцы – около 1000 евро. Стоимость же настенных котлов с открытой камерой сгорания под маркой данной компании составляет около 700-800 евро.

Но, не смотря на более высокую цену, бездымоходные котлы имеют большой спрос, особенно при оборудовании поквартирных систем отопления в многоэтажных домах.

Критерии определения мощности

Инструкция по расчёту и выбору отопительного прибора по такому критерию как мощность:

Специалисты считают, что для отапливания десяти квадратов жилого помещения, необходим как минимум один кВт мощности. При этом высота от потолка до пола не должна быть более трёх метров;

Расчёт необходимой мощности берётся с учетом запаса – это необходимо как для нагрева воды, так и для того, чтобы прибор не работал на полную мощность. В конечном итоге, прибавьте к полученной мощности ещё 25-40 процентов;

Инструкция, идущая в комплекте, позволяет выяснить как минимальный, так и максимальный диапазон мощности;

Обязательно учитывайте и скорость нагрева, количество нагреваемой воды. Определите сколько точек водоразбора у вас будет

В технической документации обратите внимание на производительность прибора (входное и выходное значение).

Распределение и прибора в двухэтажном доме1

Распределение и прибора в двухэтажном доме

Заранее обозначьте необходимое количество раздаточных точек

Напольные конструкции более массивные и имеют высокую эффективность, мощность

Подробней ознакомиться с этой и другими разновидностями оборудования вы можете в нашей фото галерее.

Виды котлов

Бездымоходные котлы могут быть настенными и напольными. Наиболее эффективными признаны газовые котлы настенные одноконтурные бездымоходные. Эта модель выполняет свою основную функцию не только за счет горения газа, но и за счет использования остаточного тепла конденсата, получаемого из паров отводящегося в атмосферу воздуха. Особо высоких результатов можно достичь при низкотемпературном режиме работы, в частности, если определенный отрезок отопительной системы выполнен по принципу теплый пол. Так как температура теплоносителя в системе «теплые полы» составляет всего 45-50°С, то это дает возможность водяным парам сильнее конденсироваться в выхлопных газах.

Конденсационные установки обладают максимально высоким КПД, экологичностью и минимальным расходом топлива. Минус такого оборудования заключается в необходимости специального отвода получаемого во время работы конденсата. Такую влагу нельзя сливать в поверхностные воды или почву, так как она насыщена кислотами и может нарушить бактериальную микрофлору. У настенного конденсационного котла дымоход должен быть выполнен только из высококачественного пластика, устойчивого к кислотным парам.

Сравнительно недавно на рынке отопительного котельного оборудования появилась новая разновидность устройства – газовый бездымоходный котел. Хотя система дымоудаления имеется, это не классический дымоход, по которому дым и другие продукты горения выбрасываются из трубы на крыше. Эта система получила название коаксиальной.Рис. 1 Главная особенность такой дымоотводящей системы заключается в том, что она выводится из помещения не через крышу, а через стену, у которой отсутствуют оконные и вентиляционные проёмы. У коаксиального дымохода используется тип газообмена «труба в трубе». По внутренней трубе, имеющей меньший диаметр, из котла удаляется дым, а также различные продукты сгорания, например вода, углекислый газ, окись углерода.

По внешней трубе, имеющей больший диаметр, с улицы поступает свежий воздух. По мере продвижения он подогревается отводящимися продуктами сгорания и поступает в камеру котельной установки, где смешивается с газообразным горючим. Благодаря тому, что свежий воздух подогрет, топливо сгорает полнее, достигается его экономия.
