Паровое

Устройство и принцип работы

Жаротрубные водогрейные котлы работают по принципу передачи тепловой энергии от сгораемого топлива теплоносителю, циркулирующему в теплообменниках. При этом для парообразования достаточно температуры до +1150С и рабочего давления до 0,7 кгс/см2. Средняя мощность теплового потока составляет 1,3 МВт/м3.

Сгорание топлива происходит в топочной, которая со всех сторон, кроме лицевой, охлаждается водяной рубашкой. Для выхода дыма установлен пучок труб, которые позволяют его вывести за пределы котла. В качестве топлива может использоваться газ, дрова, уголь, мазут, дизель.

При нагреве воды часть объёма переходит в пар, который скапливается в верхней части ёмкости в специальной камере, подключённого к отопительной системе.

Благодаря простому принципу работы жаротрубного котла он имеет относительно простую конструкцию. Корпус может иметь практически любую форму, но большинство производителей изготавливают его в основном в виде цилиндров. В торцевой части расположена топочная, а с противоположной стороны – система отвода дыма. Воздух для поддержания горения нагнетается при помощи электровентилятора, расположенного фронтально.

Над топочной камерой расположены по периметру теплообменники, которые заполнены теплоносителем и имеют плотный контакт с дымоотводом. Они выполнены в виде горизонтальных трубок небольшого сечения для увеличения эффективности нагрева воды.

Наибольшее распространение получил трёхходовой жаротрубный котёл, отличие которого от описанной конструкции (одноходовой) состоит в наличии трёх ходов для отвода дыма, расположенных над топочной. Первым ходом является сама камера сгорания, вторым и третьим – ходы, расположенные сверху друг над другом. Тяга в каналах обеспечивается при помощи вентилятора и/или за счёт естественных воздушных потоков через вентиляционные отверстия или колосники.

Трёхходовой жаротрубный котёл позволяет понизить температуру нагретого дымового газа с +10000С до +2500С, то есть основная часть тепла будет передана теплоносителю. По этой причине уровень воды весьма нестабилен и его достаточно сложно контролировать. Поэтому в устройстве используется сепаратор, отделяющий воду от пара, в результате чего капли не попадают в отопительный коллектор.

Для улучшения эксплуатационных характеристик и автоматизации процесса нагрева теплоносителя производители устанавливают следующие узлы:

• воздухоотводы;
• манометр, показывающий давление пара;
• термометр для индикации температуры нагрева;
• блок управления нагревом;
• датчики давления теплоносителя;
• система защиты от перегревов и аварийных режимов работы.

Дополнительные элементы агрегата

В конструкцию парового котла могут входить не только топочная камера и трубы (барабаны) для циркуляции воды и пара. Дополнительно используются устройства, которые увеличивают эффективность работы системы (поднимают температуру пара, его давление, количество):

1. Пароперегреватель — повышает температуру пара выше +100ºC. Это в свою очередь повышает экономичность и КПД работы машины. Температура перегретого пара может достигать 500 ºC (так работают паровые котлы в атомных станциях). Пар дополнительно нагревается в трубах, в которые он поступает после испарения. При этом он может иметь собственную топочную камеру или быть встроен в общий паровой котёл. Конструктивно различают конвекционные и радиационные пароперегреватели. Радиационные конструкции нагревают пар в 2-3 раза сильнее, чем конвекционные.
2. Сепаратор пара — удаляет из пара влагу и делает его сухим. Этим увеличивается эффективность работы устройства, его КПД.
3. Паровой аккумулятор — устройство, которое отбирает из системы пар, когда его много, и добавляет его в систему, когда его недостаточно, мало.
4. Устройство для подготовки воды — снижает количество растворённого в воде кислорода (что предупреждает коррозию), убирает растворённые в воде минералы (химическими реагентами). Эти меры предупреждают засорение труб накипью, которая ухудшает теплоотдачу и формирует условия для прогорания труб.

Кроме того, есть клапаны для слива конденсата, воздухоподогреватели, и обязательно — система контроля и управления. В неё входят включатель и выключатель горения, автоматические регуляторы расхода воды, топлива.

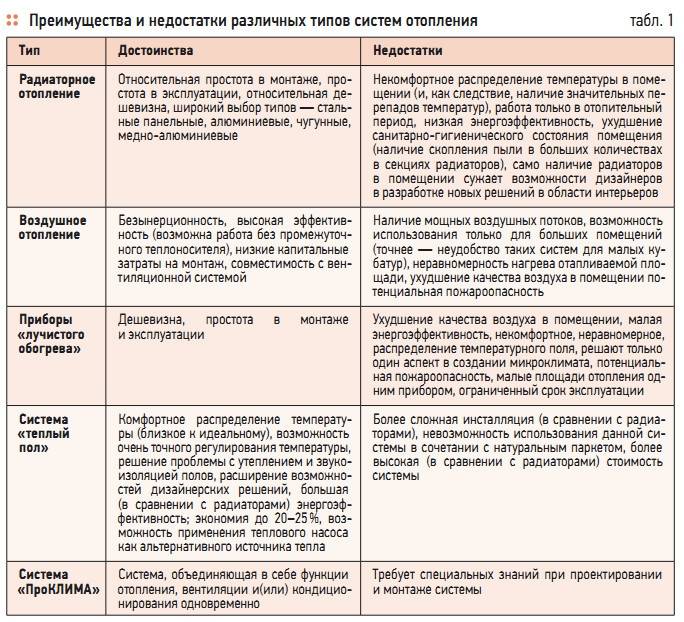

Преимущества и недостатки парового отопления

Чтобы вы определились, стоим ли вам покупать паровое отопление, давайте подробно разберём всего преимущества и имеющиеся недостатки. Прочитанная информация сможет дать чёткий ответ на поставленный вопрос.

Не большая стоимость всего оборудования играет очень важную роль в принятии решения.

Низкая потеря тепла при работе системы – это позволит снизить денежные затраты на отопления дома.

Очень большая теплоотдача – позволяет за считанные часы полностью прогреть большое помещение и создать комфортную обстановку для жителей дома.

Большой уровень шума от работы системы. Знающие люди осведомлены о том, какой шум создают подобные системы.

Очень высокая температура пара, которая при контакте легко сможет обеспечить ожог.

Коррозия также является существенным недостатком. В результате данного процесса часто трубы начинают течь, тем самым принося неудобства в эксплуатации.

• ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
• оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

Принцип работы парового котла

Паровой котел является универсальным устройством, поскольку может работать даже на солнечной или геотермальной энергии. Современные паровые котлы в качестве топлива используют природный газ, но также существуют и твердотопливные котлы. Все паровые котлы работают примерно по одной и той же схеме, где обычная вода превращается в насыщенный или перегретый пар. Эта схема работы состоит из нескольких этапов:

1. Очистка воды при помощи фильтрующих элементов.
2. Подача очищенной воды в рабочую ёмкость. Подача может осуществляться, как самотёком, так и при помощи насоса. Сегодня в основном применяются электрические насосы.
3. Подача воды из рабочей емкости в коллектор. Подача осуществляется самотёком.
4. Подъём воды из коллектора в зону нагрева.
5. Подача образовавшегося пара в сепаратор, где происходит влагоотделение. Остатки воды по специальному трубопроводу стекают в резервуар.
6. Подача пара в паропровод.

В промышленном паровом котле данная схема дополнена ещё двумя пунктами:

1. Подача пара в зону повторного нагрева;
2. Подача пара в рабочую магистраль.

Устройство парового котла: как менялась конструкция

Принцип работы парового котла остается неизменным с момента его изобретения: тот или иной источник тепла нагревает воду, заключенную в большом или малом металлическом сосуде до температуры кипения и испарения. Скапливаясь в верхней части сосуда продукты испарения достигают необходимых величин давления и температуры, после чего направляются через паропровод потребителям или в пароперегреватель для достижения более высоких рабочих параметров. Эффективность процесса выработки пара определяется наиболее полным использованием теплоты, выделяемой источником. Развитие инженерной мысли в этом направлении можно отследить по тому, как менялась конструкция парового котла.

цилиндрический котел с внешней топкой

Первые парогенераторы напоминали котлы для варки пищи. Дровяная или угольная топка располагалась снаружи, нагревая бак с водой снизу. При такой схеме значительная часть тепла расходовалась на обогрев окружающей среды, что и обуславливало крайне низкий КПД первых паровых котлов.

паровой котел с жаровыми трубами

Разумным решением стало размещение топки внутри водяного объема котла. Вкупе с теплоизоляцией внешней обшивки бака это значимо повысило КПД, позволив расходовать тепло преимущественно на нагрев воды.

жаротрубно-дымогарный котел

Поскольку высокой температурой обладало не только открытое пламя в топке, но и выделяющиеся при сгорании дымовые газы, следующей задачей усовершенствования конструкции парового котла стало удержание тепла уходящих газов внутри водяного объема. Задача была решена размещением в нем дымогарных труб малого диаметра. Перед удалением через дымоход газы проходили по этим трубам, ускоряя нагрев и испарение воды.

В принципиально ином направлении развивалась конструкция паровых водотрубных котлов, чаще всего используемых в качестве силовых установок в электроэнергетике, на железнодорожном и водном транспорте. В случае водотрубного котла не источники тепла – топка и газоходы – размещались внутри водяного объема, а наоборот: водяной объем, распределенный по трубам малого диаметра, размещался в газоходах, по которым движутся продукты сгорания.

Такая конструкция с высокой эффективностью позволяет вырабатывать пар критического давления, избыточного для технологических процессов большинства отраслей. Принципиальные различия в конструкции водотрубных и жаротрубных котлов легли в основу большинства классификаций котельного оборудования.

Наши проекты

Термомасляные котелы типа HG 4.000

Термомасляный котел типа HG 4.000. По заказу Морского торгового порта в городе Калининград, компания BBS GmbH произвела поставку двух…

Термомасляные генераторы в морском исполнении HG 12000

BBS GmbH произвела поставку для третьей по величине нефтяной компании Китайской Народной Республики «Китайская национальная оффшорная нефтяная корпорация» трёх…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Корабельный паровой котел типа HDK-M 1.000

Для судоходной компании «BLS AG» из Швейцарии в 2018 году мы поставили корабельный паровой котел высокого давления типа HDK-M…

Паровые котлы тип HDK 10.000

для одного немецкого предприятия в Россию город Казань, BBS GmbH произвела поставку двух паровых котлов типа HDK. Паровые котлы…

Термомасляные котлы утилизаторы

для предприятия ИООО «ВМГ Индустри» в Республике Беларусь, BBS GmbH произвела поставку двух Термомасляных котлов утилизаторов типа AHK -…

Паровой котел высокого давления

Фирма BBS GmbH произвела поставку парового котла высокого давления. Паровой котел высокого давления имеет производительностью 1500 кг/ч и рабочее…

Электрический паровой котел

При участии всемирно известного производителя прокатных станов, для Челябинского металлургического завода компания BBS GmbH произвела поставку электрического парового котла. Электрический…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Паровые котлы на твердом и газообразном топливе

В целях понижения затрат путем использования твердого топлива ликёро-водочный завод Киргиз-Коньяк приобрёл два паровых котла высокого давления для процесса…

Паровой котёл — утилизатор

В производстве продуктов питания одним из основных составляющих технологического процесса является паровой котёл — утилизатор высокого давления производительностью 2,5 т/ч…

Генератор чистого пара

Для фирмы Universal Robina Corporation Philippine, производящей безалкогольные напитки, закуски и в ближайшем будущем также кофе, был нами разработан…

Водогрейные котлы

При участии одной немецкой фирмы по оснащению автомобильной промышленности, нами была произведена поставка водогрейных котлов на автомобилестроительные компании Audi…

Водогрейные котлы большой мощности

Для расширения системы отопления в котельной аэропорта, установлены водогрейные котлы большой мощности фирмы BBS GmbH из г. Фрайберга на…

Установка для генерации чистого пара

Для пастеризации продуктов питания, для нашего партнёра фирмы «SteamLab GmbH» г. Гамбург, нами была изготовлена установка для генерации чистого…

Топка сжигания в кипящем слое и реактор пиролиза

Топка сжигания в кипящем слое и реактор пиролиза являются основными компонентами ТЕЦ, которые установленны на территории фирмы «Bauer Holzenergie…

Паровой котел для рыболовного судна

Благодаря совместному проекту с фирмой «Gietech GmbH» г.Вайхе (Германия) российское рыболовное судно «Максим Старостин» было оснащенно изготовленным нами паровым…

Принцип работы парового котла

Источником тепла для нагрева воды в паровом котле может быть любой вид энергии: солнечная, геотермальная, электрическая, тепло от сгорания твёрдого топлива или газа. Образующийся пар является теплоносителем, он переносит тепло сгорания топлива к месту его применения.

https://youtube.com/watch?v=dVJpwhRfa6k

В различных конструкциях паровых котлов используется общая схема подогрева воды и её превращения в пар:

• Вода очищается и подаётся в резервуар с помощью электронасоса. Как правило, резервуар расположен в верхней части котла.
• Из резервуара по трубам вода стекает вниз в коллектор.
• Из коллектора вода поднимается снова вверх через зону нагрева (горения топлива).
• Внутри водной трубы образуется пар, который под действием разницы давлений между жидкостью и газом поднимается вверх.
• Вверху пар проходит через сепаратор. Здесь он отделяется от воды, остатки которой возвращаются в резервуар. Дальше пар поступает в паропровод.
• Если это не простой паровой котёл, а парогенератор, то его трубы вторично проходят через зону горения и нагрева.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

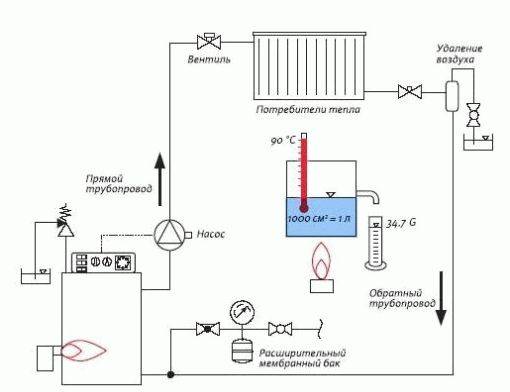

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Паровые котлы: область использования

Домашние паровые устройства применяются в качестве источника тепла для отапливания дома. Они подогревают ёмкость с водой и гонят появившийся пар в отопительные трубы. Часто систему такого рода обустраивают одновременно с угольной стационарной печью или котлом. В основном, приборы для домашнего применения для отапливания паром делают только сочный, неперегретый пар.

Для промышленного использования пар перегревают. Его продолжают согревать после испарения, чтобы ещё больше поднять температуру. Эти установки просят хорошего выполнения, чтобы предупредить взрыв паровой ёмкости.

Паровой котел

Перегретый пар из котла может расходоваться на образование электричества или механическое движение. Как это происходит? После испарения пар проникает в паровую турбину. Тут поток пара вращает вал. Это вращение в последующем перерабатывается в электричество. Так получают электроэнергию в турбинах электростанций — во время вращения вала турбомашин образуется переменный ток.

Не считая образования электротока, вращение вала может передаваться конкретно на мотор и на колёса. Из-за чего паровой транспорт приходит в движение. Знаменитый пример паровой машины — паровоз. В нём при сжигании угля нагревалась вода, образовывался сочный пар, который вращал двигательный вал и колёса.

Рабочий принцип парового котла

Сначала необходимо понять, что именуется паровым котлом. Паровой котел – данное устройство, генерирующее пар. Есть несколько видов вырабатываемого пара – сочный и перегретый. Температура сочного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается аж до 500 градусов, а величина давления при этом может превысить 26 МПа. Сочный пар применяется в агрегатах домашнего применения, а перегретый ввиду собственных свойств используем исключительно на объектах очень большого масштаба.

Сырьем для создания пара считается вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар во время работы превращается в тепловой носитель, доставляющий энергию тепла на участок его использования.

независимо от характеристик конструкции определенного устройства, общий рабочий принцип парового котла всегда не меняется:

• В первую очередь воду проходит этап чистки и направляется в резервуар (в большинстве случаев расположенный сверху устройства) с помощью электрического насоса;
• Накопленная в резервуаре вода попадает в трубы, которые ведут к размещенному ниже коллектору;
• Из коллектора вода направляется вверх, поступая в территорию нагрева;
• В трубе вода превращается в пар, выходящий вверх за счёт разницы давлений жидкости и газа;
• Сверху конструкции размещается сепаратор, дающий возможность разделить пар от воды и отвести избытки последней в резервуар;
• Пар направляется в провод труб и отправляется к потребителям;
• В парогенераторах этап нагрева выполняется еще раз для достижения паром нужного состояния.

Чтобы отлично понять, как не прекращает работу паровой котел, необходимо также рассмотреть специфики его конструкции, о чем речь пойдёт дальше.

История создания

Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830—1832 гг. русским ученым Шиллингом П.Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.

Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.

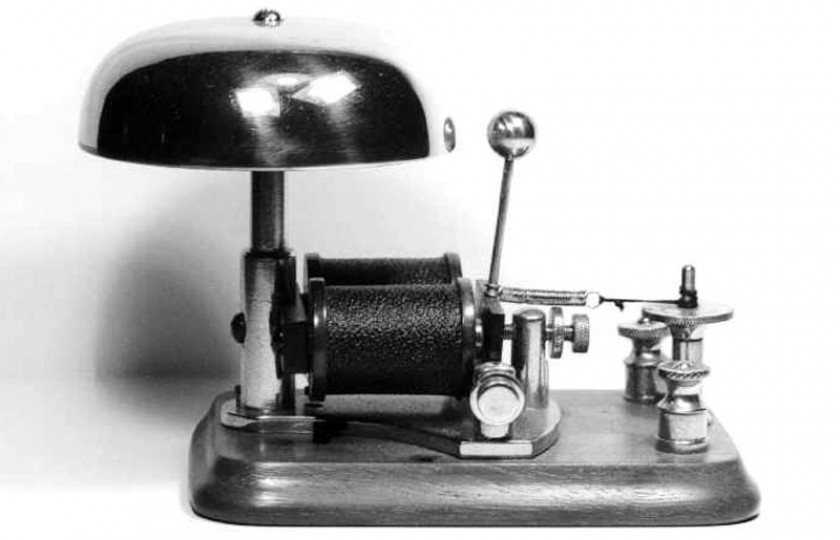

Первое реле Дж. Генри

Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.

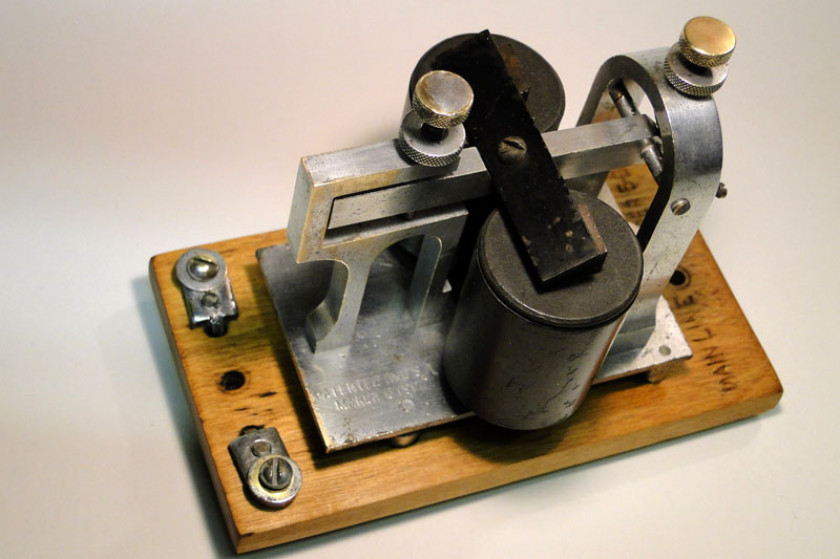

Первое реле Морзе

Устройство

Паровые котлы собой представляют емкость, в которой вода нагревается и образовывает пар. В большинстве случаев они делаются в виде труб, разных размеров. Помимо трубы с водой, котел всегда имеет камеру для сгорания топлива (камеру сгорания). Ее конструкция может изменяться в зависимости от типа используемого топлива. Если это дрова, или твёрдый уголь, то снизу камеры сгорания ставится колосниковая решётка, на которую кладут горючее. С части которая находится снизу колосников, в топку подается воздух. А вверху камеры сгорания обустраивают дымотвод, который нужен для эффектной тяги – воздушной циркуляции и горения топлива.

Рабочий принцип паровых твердотопливных котлов немного выделяется от устройств, в которых в виде теплоносителя применен жидкий или газообразный материал. В другом варианте, топка подразумевает горелку, которая не прекращает работу сродни горелкам бытовой газовой печи. Для воздушной циркуляции также применяют колосниковую решётку и дымотвод, потому что в независимости от варианта топлива, воздух считается важнейшим требованием горения.

Горючий газ, получившийся от сгорания топлива, подымается к емкости с водой. Он отдает воде собственное тепло и выходит через дымотвод в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Нужно отметить, что вода выветривается и раньше, однако не в подобных количествах и не с подобной температурой пара. Испарившийся пар собственными силами поступает в трубы. Подобным образом, циркуляция пара и смена агрегатных состояний воды происходит по настоящему. Рабочий принцип парового котла с конвективной циркуляцией подразумевает небольшое вмешательство человека. Все, что необходимо выполнить оператору, это обеспечить стабильный нагрев воды и проверить процесс при помощи специализированных устройств.

В случае с электробойлерами разогрев воды происходит легче. Она нагревается при помощи ТЕНОВ типа нагревательных элементов или находится в роли проводника и нагревается Согласно закону Джоуля-Ленца.

Устройство парового котла

Оборудование, генерирующее пар делится на такие варианты:

• паровые котлы энергетического назначения (применяются на электрических станциях, для привода турбин, генерирующих электрическую энергию);
• паровые котлы промышленного типа (выработка пара для выполнения инновационных операций в изготовлении);
• паровое оборудование для котельной, которое предназначено для отопления, прачечных, эксплуатации дезинфекционных установок;
• утилизационные котлы, производящие пар с помощью отбора тепла у перегретых дымовых газов, которые образуются в результате производства в металлургической сфере и химической промышленности.

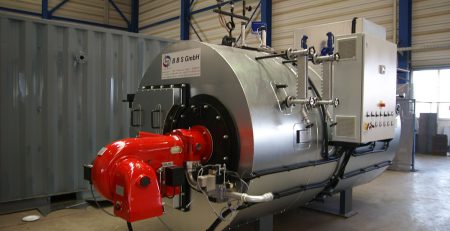

Паровой котел промышленного типа

В энергетике применяются самые мощные устройства, вырабатывающие до 5000 т пара в час при давлении около 280 кгс/см2. Пар получают перегретым до температуры 500 С , после этого он поступает в турбинные агрегаты, где происходит превращение энергии тепла в механическую.

В определенных учреждениях выгодно использовать паровой котел, который обеспечивает теплоснабжение строения и служит для подачи пара в прачечные. Порой паровые резервные электростанции устанавливают там, где возможна утилизация высокотемпературных газов, такое решение дает возможность экономить значительные суммы в отопительный сезон.

Паровые котлы и рабочий принцип имеют существенные отличия от водонагревательных систем. Работа парообразующих агрегатов основывается на нагреве воды и будущего ее превращения в пар. Нагрев проводится с помощью выделения тепла от сжигания горючих материалов, очень часто применяется сетевой газ или уголь. Выдача пара котлом всегда происходит под лишним давлением и в зависимости от назначения его величина колеблется в широких пределах и может изменяться от1 кгс/см2 до нескольких сотен кгс/см2.

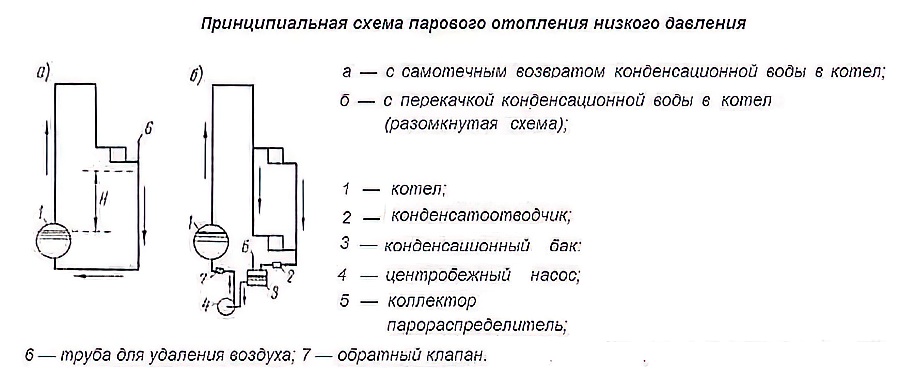

Рабочая схема парового котла

Как разобраться, какая лучше чугунная печь камин долгого горения? Все можно здесь.

Современное оборудование более безопасно, из-за причины использования подобных схем конструкции котла, при каких образование пара происходит в небольших объемах, но с большой скоростью, другими словами не случается аккумуляция существенных масс парообразного состояния воды. Но все таки, безопасность паровых установок зависит от контроля показателей давления и температуры и от уровня автоматики, осуществляющей сброс излишков пара и выключения нагрева в случае непредвиденной ситуации.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

• тип топлива, которое будет использоваться;
• возможность нагрева воды для бытовых нужд.

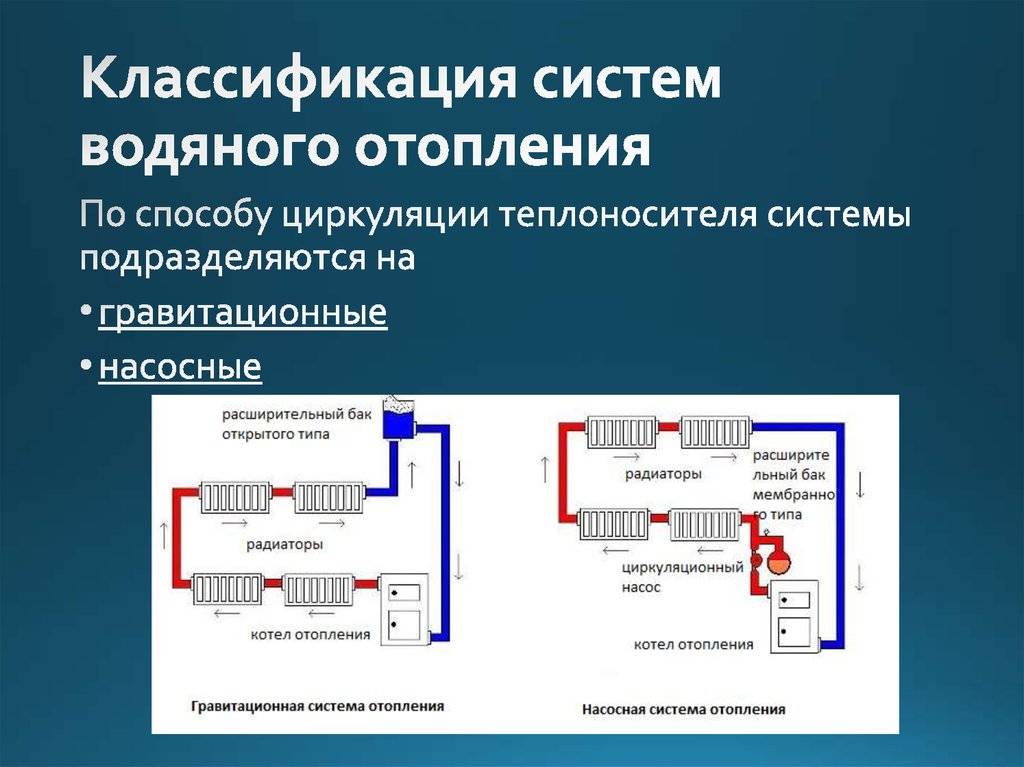

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

• месторасположения котла;
• площади обогреваемого помещения;
• условий для установки отопительных приборов;
• необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы

По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой

1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

   Медные трубы

2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

   Стальные трубы

3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

   Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

• месторасположение радиаторов;
• длину трубопровода;
• места установки распределителей, разветвлений магистрали, переходников и проч.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору

Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

Монтаж отопительного котла

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.
