Жаротрубный котел: принцип работы, устройство, разница от водотрубного

Устройство жаротрубного котла

Простой принцип работы определяет конструктив. Форма корпуса может быть разнообразной, но наиболее часто встречается форма цилиндра. С одной стороны располагается камера сгорания, а с обратной система дымоудаления. Горение поддерживается принудительным дутьевым устройством.

Над топкой находятся теплообменники, которые контактируют с дымоотводящим каналом. Для повышенной эффективности нагрева теплообменник изготавливают из труб небольшого сечения. Наиболее распространенный трёхходовые жаротрубные котлы. Его главное отличие от обычной конструкции это наличие трёх дымоотводящих каналов.

Первым каналом считается топка, а два других находятся выше один над другим. Вентилятор обеспечивает необходимую тягу, а также существует естественная тяга через колосники и вентиляционные отверстия.

Помимо указанных частей установки оснащаются следующими узлами для улучшения их характеристик:

каналы воздухоотвода;
манометр для пара;
термометр для теплоносителя;
управляющий блок;
контроллеры давления;
аварийная защита.

Ремонт котлов

В случае нарушения герметичности, ремонтируем жаротрубные котлы в такой последовательности:

Изучаем документацию и схемы устройства.
Выполняем поиск проблемного участка и локализуем его.
Проводим зачистку поверхности возле трещины до чистого металла на ширину 15-20 мм.
Выполняем сварочные работы при температуре окружающей среды выше +50С. Применяем электроды толщиной 2,5 мм или 3 мм. Навариваем шов со стороны барабана на 2-4 мм больше, чем от трубы. Направление сварки от середины трещины к краям одновременно с применением двух сварочных аппаратов.
Зачищаем шов до блеска и смотрим на его качество. При необходимости устраняем недоделки: не проваренные участки и раковины.
Проводим испытания котла.

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах

Иногда в устройстве жаротрубных котлов из-за неправильной эксплуатации возникает необходимость замены повреждённого участка. Для этих целей применяют газопламенный способ. При этом размеры повреждённой части должны быть не менее 200 мм или диаметра трубы. Сначала локализуют участок, затем вырезают его болгаркой до сохранившегося по толщине и свойствам металла, после чего зачищают и приваривают латку из такой же по составу стали.

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах. Это обусловлено их высокой эффективностью нагрева и экономным расходом топлива, надёжностью и неприхотливостью в эксплуатации. Устройство жаротрубных котлов относительно простое, поэтому их легко можно отремонтировать даже самостоятельно без привлечения специалистов.

Отличие жаротрубного котла от водотрубного

Теплогенерирующие котлы большой производительности по своей конструкции разделяются на жаротрубные и водотрубные. Особенность жаротрубных в том, что поверхность нагрева состоит из трубок, по которым движется сгораемое топливо. А нагрев теплоносителя, находящегося за пределами трубок, происходит путём теплообмена. Жаротрубные котлы делятся также на пролётные – газы проходят без поворотов и оборотные – газы поворачивают в камере при движении. Чаще всего это оборудование изготавливается в виде горизонтального цилиндра. Водогрейные котлы, такие как КВР или КВА, содержат нагретую воду внутри. Поверхность нагрева располагается в центре котла или ниже.

Трехходовой жаротрубный котел

С одного торца устанавливается горелка для сжигания газа или дизельного топлива. Выше нагревательных элементов располагаются дымогарный трубопровод, по которому продукты горения направляются в дымоход. По количеству контуров установки разделяются на двухходовые и трёхходовые. В первых действует реверсивная камера сгорания, где газы упираются в заднюю поверхность агрегата, затем разворачиваются и идут к фронтальной, после отражения от которой газы меняют направление в сторону удаления из котла. В трёхходовой схеме газы при возвращении в передней поверхности проходят ещё одну жаровую трубу или же через ряд дымогарных труб. После чего, отразившись, газы идут на удаление из агрегата.

Главные преимущества жаротрубных котлов:

простая конструкция;
изготавливаются из недорогого метала;
компактность;
простое обслуживание;
легкий тепловой расчет

Недостатки при эксплуатации жаротрубных котлов:

требования по качеству подпиточной воды. Это связано с небольшими скоростями циркуляции. Поэтому это оборудование запрещается подключать к системам отопления из-за высокого шламообразования в радиаторах;
высокая взрывоопасность. Если в котле имеется большое количество горячей воды и внезапно падает давление из конструктивных поломок, то мгновенно происходит выделение пара, сопровождающееся взрывом;
высокое аэродинамическое сопротивление;
необходимость поддержания температуры большого объёма воды даже в случае отсутствия потребности, иначе при остывании приходится затрачивать много времени на нагрев.

Противоположным принципом работы обладает водотрубный котёл, его элемент нагрева представляет собой ряд труб, по которым движется нагретая вода, а теплообмен происходит путём нагрева труб путём сжигания топлива. Наиболее распространённым и простым видом теплообменника является узел, состоящий из двух труб, сваренных между собой несколькими поперечными трубами.

Преимущества водотрубных котлов следующие:

нет опасности взрыва;
быстрый теплообмен;
небольшой вес оборудования;
надёжная конструкция;
нет особенных требований к качеству воды.

Минусы такого оборудования:

качество швов и соединений должно быть высоким;
более сложное устройство;
сложное техобслуживание.

На российском рынке больше всего представлено жаротрубное оборудование. Это следствие более простой технологии и несложного обслуживания. Однако благодаря своим преимуществам, часть рынка всё же принадлежит водотрубным котлам, несмотря на низкую популярность.

Условное обозначение и модификации:

Условное обозначение типоразмера водотрубного парового котла — утилизатора (далее — КУ) парогазовых установок должно состоять из разделенных тире и последовательно расположенных обозначений и индексов в указанной ниже последовательности:

— тип движения среды в пароводяном тракте котла; — индекс наличия дожигающего устройства; — номинальная паропроизводительность контура, т/ч; — абсолютное давление пара (в контуре), МПа; — температура пара (в контуре), °С; — индекс наличия независимого контура подогрева воды в газо-водяном подогревателе или в водо-водяном теплообменнике (допускается указывать при необходимости).

Типы движения среды или тип КУ определяются схемами движения рабочих сред в контурах, которые подразделяются на нижеследующие:

Пр — с принудительной циркуляцией; Прп — с принудительной циркуляцией и промежуточным перегревом пара;

Е — с естественной циркуляцией; Еп — с естественной циркуляцией и промежуточным перегревом пара; П — прямоточные; Пп — прямоточные с промежуточным перегревом пара.

В КУ с несколькими контурами движения пароводяной среды каждый контур может обозначаться своей буквой (Пр, П, Е), соответствующей типу движения пароводяной среды в контуре КУ. Если в КУ применены контуры одинакового типа движения пароводяной среды, то используется объединенное однобуквенное обозначение. Если второй и последующий контуры будут одного типа, то буквенное обозначение может быть показано одной буквой для второго и последующих контуров. Кроме того, для КУ с дожиганием топлива в газовом тракте после вышеуказанных буквенных обозначений обязательным является добавление индекса «д» (КУ с дожиганием топлива в газовом тракте котла-утилизатора).

Индексы, указывающие на наличие в котле-утилизаторе независимых контуров подогрева воды, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям, обозначаются «гв» и «вв» :

гв — с независимым контуром подогрева воды в газо-водяном подогревателе, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям;

вв — с водо-водяным теплообменником для подогрева воды, не используемой в других контурах КУ и подаваемой непосредственно сторонним потребителям.

При обозначении независимого контура подогрева воды в газо-водяном подогревателе или водо-водяного теплообменника указывается его максимальная мощность.

Пример условного обозначения:

ППрЕд-330/380/82-14,5/3,1/0,59-580/580/306-5,3вв

Паровой котел-утилизатор трехконтурный с дожиганием и с промперегревом пара. Контур высокого давления с прямоточным движением среды номинальной паропроизводительностью 330 т/ч, контур среднего давления с принудительной циркуляцией номинальной паропроизводительностью 380 т/ч, контур низкого давления с естественной циркуляцией номинальной паропроизводительностью 82 т/ч, с абсолютным давлением пара в контуре высокого давления 14,5 МПа, среднего давления 3,1 МПа, низкого давления 0,59 МПа, с температурой пара в контуре высокого давления 580 °С, среднего давления 580 °С, низкого давления 306 °С, с водо-водяным теплообменником независимого контура подогрева воды максимальной тепловой мощностью 5,3 МВт.

Условные обозначения и аббревиатуры, применяемые при обозначении котлов- утилизаторов в других отраслях промышленности:

Пример расшифровки условного обозначения котла-утилизатора:

КУ-100Б-1Б

— тип котла -КУ (котлы-утилизаторы); — 100 — расход газов — 103 нм3/час; — тип модификации-1; — компоновка — Б — башенный.

Котлы типа ОКГ:

— ОКГ — охладитель конверторных газов; — число, стоящее за буквенной аббревиатурой, показывает емкость конвертора, т; — 1,2 — тип модификации; — БД — без дожига; — У — унифицированный.

Для остальных котлов: -ЦП – центральный перегреватель; -РКК – радиационно-конвективный котел; -РКФ – радиационно-конвективный котел, фьюминговая печь; -РКЭП – радиационный котел для установки за электропечами; -КСТК – котел сухого тушения кокса; -ПКК – пакетно-конвективный котел; -РКЖ – радиационно-конвективный, жидкой ванны; -РКГЖ – радиационно-конвективный губчатого железа; -К – конвективный; -КВ – конвективный водогрейный; -КГТ – котел за газовой турбиной; -КУВ – котел утилизатор водогрейный;

Принцип работы и особенности конструкции

Котел жаротрубный являет собой подвид газотрубного оборудования, у которого поверхность состоит из определенного количества жаровых труб, внутри которых движется конкретный вид топлива.

Выделяют два основных класса оборудования:

Жаротрубные паровые котлы. Они предвидят нагревание теплоносителя при помощи использования пары. Внутри для этих целей размешаются специальные резервуары.
Жаротрубные водогрейные котлы. В отличие от предыдущего варианта, где запрещено обогревать при помощи газов паровое пространство агрегата, чтобы не допустить высокого уровня нагревания стенок, этот тип механизма предвидит обогревание всего корпуса при помощи воды.

Чаще всего жаротрубное оборудование имеет достаточно простую конструкцию – цилиндрический корпус, которой расположен горизонтально. В зависимости от типа и класса внутри у агрегата может быть расположена горячая вода или объемы и резервуары парового и водяного класса.

Принцип работы жаротрубного котла достаточно прост. На переднем торце всех жаровых труб расположена горелка надувочного типа, которая может сжигать газ или жидкое топливо. Благодаря этому жаровая труба становиться особой топочной камерой, где сгорает практически все идущее в прибор топливо.

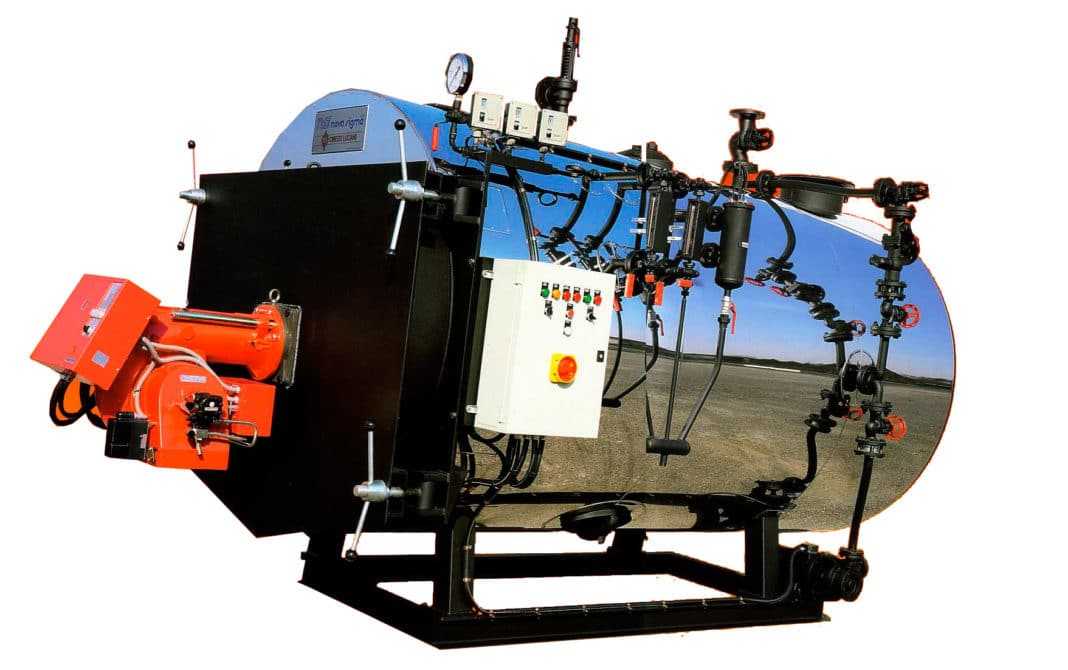

Рис. 1

Что касается паровых жаротрубных котлов, то подобные модели часто имеют трехходный теплообменник. Это означает, что перед непосредственным выбросом наружу газы совершают три хода по жаровым трубам, которые омываются водой. Первым ходом выступает камера сгорания.

Показатель температуры там самый большой. В зоне камеры газы меняют свой путь и попадают в жаровые трубы второго хода, а оттуда – в жаровые трубы третьего хода. Схема движения осуществляется и направляется за счет работы вентилятора внутри конструкции агрегата, а также естественной тяги дымовой трубы.

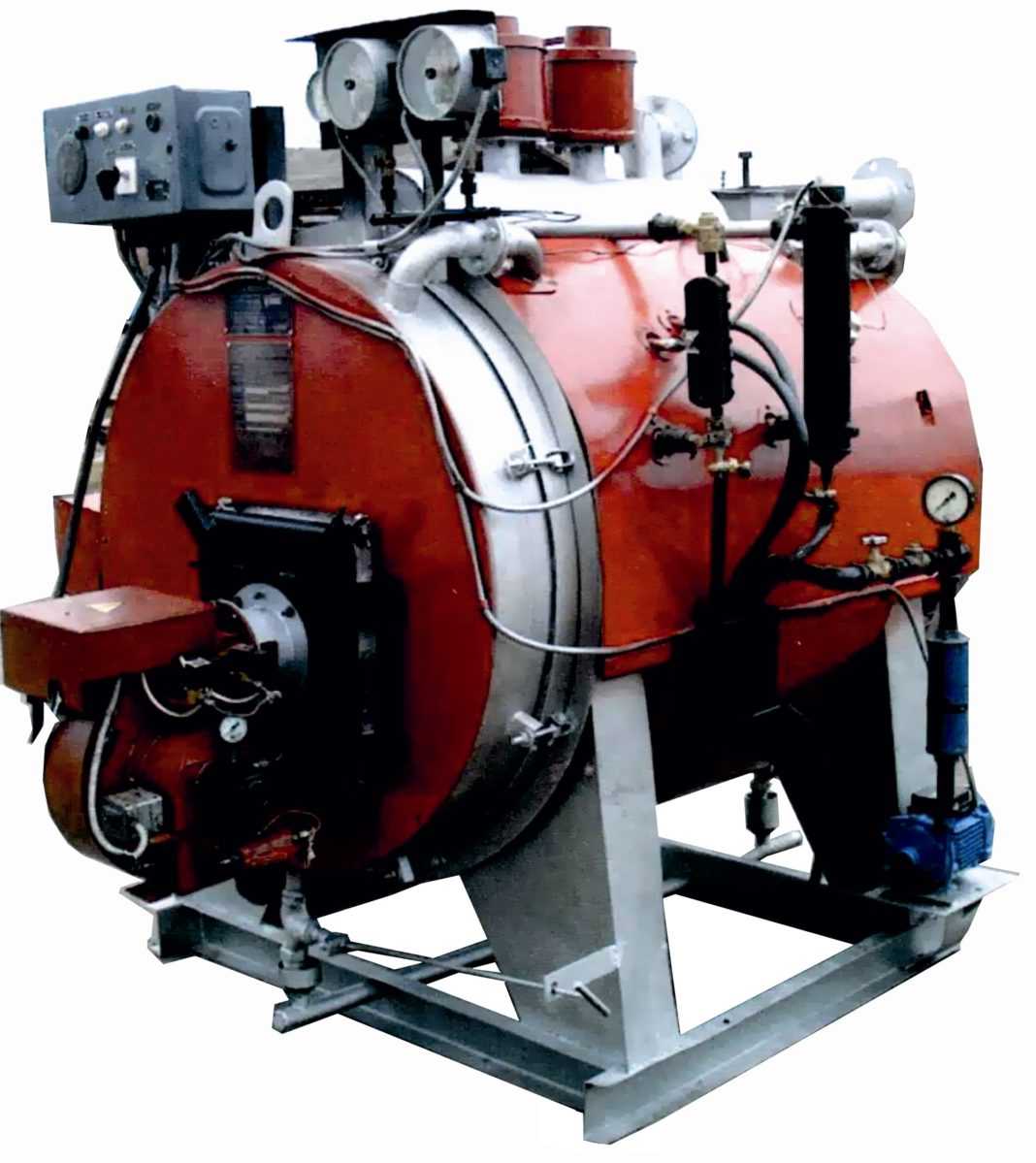

Рис. 2

Уровень воды в баке подобной модели парового жаротрубного котла отличается нестабильностью. В процессе эксплуатации часть воды закипает и в виде пара поступает внутрь конструкции, где при помощи особого компонента – сепаратора отделяются небольшие капли. Этот процесс является обязательным. В противном случае будут возникать гидроудары, что негативно скажется на работе парового оборудования.

Конструкция жаротрубного водогрейного котла состоит из корпуса, передней и задней крышки, труб для отвода из агрегата дымовых газов и опор. Сама конструкция корпуса включает в себя камеру, представленную жаровой трубой с закругленным дном, конвективную зону, переднюю камеру агрегата и опоры. Дополнительно жаротрубный водогрейный котел покрывается теплоизоляционными материалами.

Газы, которые образовываются в жаровой трубе при сгорании конкретного вида топлива, меняют свое направление движения и возвращаются к фронтальной части отопительного оборудования. После отдачи тепла теплоносителю они выводятся наружу через дымоход.

Конструкция парового или водогрейного жаротрубного котла может быть другой. Расположение и комплектация разных компонентов оборудования, в том числе и жаровых труб, может отличаться у разных производителей, а также в зависимости от предназначения и габаритов агрегата.

Особенности и преимущества

Широкое распространение в разных сферах котлы жаротрубные получили благодаря следующим характеристикам:

Наличие простой конструкции и удобства работы с ней.
Наличие нескольких видов оборудования, в том числа водогрейного и парового.
Наличие участков с высоким показателем тепло напряжённости.
Оптимальный уровень безопасности котлов жаротрубных.
Высокий показатель мощности при компактных габаритах.
Наличие отопительного оборудования для обеспечения автоматической работы. Это достигается за счет использования дополнительных приборов: манометра, воздухоотводчика, термометра, датчика давления воды и др.
Стабильная работа горелки на жаровых трубах котла без проблемы пульсации пламени.
Использование стали для теплообменника позволяет паровым и водогрейным жаротрубным котлам быть защищенными от коррозии и температурных перепадов.

Несмотря на некоторые разногласия, данный вид оборудования для обогрева, как парового, так и водогрейного типа, широко используется в странах Европы в промышленной сфере.

Среди факторов, которые влияют на этот показатель, можно выделить следующие:

Большой объем используемой воды в котлах жаротрубных позволяет поддерживать стабильный показатель температуры на выходе.
Низкий показатель гидравлического сопротивления паровых или водогрейных жаротрубных агрегатов непосредственно влияет на снижение издержек эксплуатации.
Жаровая труба котла обеспечивает практически стопроцентное сгорание топлива, что обеспечивает высокий показатель КПД, достигающий выше 90%.
Высокий уровень тепловой мощности оборудования парового или водогрейного типа позволяет уменьшить количество теплопотерь сооружения при наличии неблагоприятных климатических условий.

Рис. 3 Промышленный котел Что касается недостатков жаротрубных агрегатов, то сюда можно отнести их относительно высокую взрывоопасность, что объясняется особенностями конструкции агрегата, в частности жаровыми трубами. Однако при соблюдении всех норм и правил использования оборудования, паровые и водогрейные жаротрубные котлы будут абсолютно безопасны и надежны в работе.

Принцип работы

Принцип работы жаротрубного котла заключается в передаче тепловой энергии от горящего топлива теплоносителю. Процесс парообразования происходит при температуре 115˚С и давлении 0,7 кгс/кв.см. Топливо сжигается в топочной камере, которая охлаждается водой, кроме фронтальной стороны. При нагреве воды происходит парообразование, пар аккумулируется в приспособленном резевруаре, подключённой к системе отопления. Отработанные газы удаляются через пучок труб.

Источник фото: pudeb.com

Топливо для котлов может быть разнообразным: жидкое, твёрдое и газообразное. Оборудование представляет собой газотрубные установки с жаровыми трубами, в которых циркулирует горящее топливо. На жаровых трубах имеется газовая горелка низкого давления и принудительный наддув. Жаровая труба это своеобразная камера сгорания, внутри которой происходит сжигание подаваемого топлива.

Жаротрубный паровой котел или котел с большим водяным объемом

Жаротрубный паровой котел

Основным отличием жаротрубных водогрейных паровых котлов от прямоточных является их конструкция. Паровые котлы данного типа основываются на двух либо трех ходовом принципе работы. Такие котлы оснащены жаровыми трубами и трубами дымовых газов. Во многих случаях такие котлы также называют — жаротрубно-дымогарный паровой котел. Такой тип котлов распространен на предприятиях которые нуждаются в постоянных параметрах пара, а также когда приоритет стоит в высоком качестве пара, где постоянное давление и температура является необходимым циклом производства.

Преимущества и недостатки

Котлы с жаротрубной конструкцией обладают следующими преимуществами:

высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла и полному отбору мощности от создаваемого теплового потока при сгорании топлива,
отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки,
высокая теплоёмкость котла и минимальная инерционность нагрева при работе,
стабильные температурные параметры за счёт полного контроля процесса сгорания топлива,
безопасность при эксплуатации: риск взрыва по причине высокого роста давления минимален,
возможность внесения модификаций с целью изменения технических характеристик,
простота конструкции, позволяющая проводить обслуживание и ремонты без привлечения специалистов,
компактные размеры, по сравнению с другими типами котлов с аналогичными характеристиками,
надёжность и долговечность по причине использования жаростойкой стали и минимальному количеству сварных швов,
возможность применения для обогрева объектов, эксплуатируемых в суровых климатических условиях,
средний срок службы от 20 до 50 лет,
отличная ремонтопригодность,
доступность конструкций под использование различных видов топлива.

Жаротрубные котлы имеют высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла

К недостаткам жаротрубной конструкции относятся:

в случае применения жёсткой воды на внутренних поверхностях образуется неравномерная накипь, которую удалять можно только после разборки, что весьма трудоёмко,
высокое потребление воды,
появление застойных зон теплоносителя из-за малой скорости его циркуляции,
необходимость постоянного контроля состояния и периодического обслуживания, для недопущения аварийных ситуаций,
сложность очистки ходов для отвода продуктов сгорания из топочной камеры,
наличие непрогреваемых участков внутри теплообменников из-за низкой скорости циркуляции теплового потока.

Какой выбрать котел: Жаротрубный или водотрубный (ООО «ДКВр»)

Новости компаний 10 Июля 2015 06:48 ООО ТД «Алтайэнергокомплект» ИНН 2204062979 ООО ТД «Алтайэнергокомплект» Р/счет 40702810817140004804 659301, Алтайский край, г. Бийск, ул. Третьяка, 34 Филиал №5440 ВТБ24(ЗАО) тел.; 40-62-29; 40-62-46 Код по ОКПО 10063556 тел./факс e-mail; сайт: dkwr.ru Жаротрубные или водотрубные отопительные котлы? В последнее время многие монтажные организации навязывают заказчикам жаротрубные котлы, в надежде на то, что не все руководители знают преимущества или недостатки водотрубных и жаротрубных отопительных котлов. А между тем уже ни для кого не секрет, что жаротрубный котел изготовить проще (он представляет собой цилиндрический барабан, внутри которого расположены жаровые трубы), к нему требований поменьше, и как следствие, его можно изготовлять из низкокачественной стали. Среди недостатков жаротрубных котлов — значительная металлоемкость, большие габариты (водотрубный котел той же мощности гораздо компактней), наличие внутренних топок, позволяющих сжигать только высокосортное топливо. Кроме того, жаротрубный котел взрывоопасен. При большом объеме нагретой воды при внезапном снижении давления внутри котла до атмосферного (раскрытие шва) мгновенно выделяется огромное количество пара и происходит взрыв. Малое гидравлическое сопротивление таких котлов говорит о вялой циркуляции воды (скорость движения воды мала, съем тепла небольшой, а это, во-первых — КПД меньше, во-вторых — недолговечность и ненадежность). Зарубежные заводы предлагают в основном жаротрубные котлы, к тому же сразу ставят условие: • нужна соответствующая химводоподготовка, • использовать только химочищенную воду согласно принятых европейских нормативов. При несоблюдении этих требований котлопроизводители снимают с себя все обязательства. ООО ТД «Алтайэнергокомплект» предлагает своим клиентам не жаротрубные котлы, а именно водотрубные котлы, которые лишены этих недостатков, к тому же служат в 2-3 раза дольше них. Хотя изготовление наших водотрубных котлов и более трудоемкий процесс, цены на них мы держим ниже, чем производителей жаротрубных котлов. P.S. В статье указана не полная информация. Жаротрубный котел имеет сварную конструкцию, поэтому механические напряжения, которые возникают при нагреве и, соответственно расширении топки приводят к разрушениям тела котла. Некоторые отечественные производители вообще не предусматривают никаких мероприятий по тепловому расширению! Водотрубный котел, напротив, имеет возможность упругих диформаций теплообмениика, кроме того завальцованные трубы позволяют минимизировать механические напряжения. Поэтому конструкция водотрубного котла более долговечная. Котлы паровые с естественной циркуляцией серии ДКВр, ДЕ, КЕ, ДСЕ, Е более экономичные, хотя и более трудоемкие. Кроме этого физика теплопередачи на поверхности теплообменника жаротрубного и водотрубного котла разная. У жаротрубника не избежать локальных зон перегрева топки. Можно еще много чего добавить. Да времени нет. P.P.S. Через 3 года эксплуатации 2-х тонных паровых жаротрубника появились радиальные трещины в передней части жаровых труб в месте приварки к фронтальной трубной решётке. По моему убеждению дело в вялой циркуляции, местных механических напряжениях в следствии применения сварных соединений а не вальцовки. Кроме того они применили отвратительного качества бетон на фронтальной двери — через 2 года высыпался. Не предусмотрена периодическая продувка, без которой невозможно вести правильный водный режим. А переделка подразумевает обязательное согласование с производителем -сумма просто кошмарная. Выбирайте Российских проверенных производителей. Выйдет дешевле.

Все новости этой компании Другие новости компаний

Принцип работы жаротрубного водогрейного котла

Высококачественный насыщенный пар генерируется благодаря конструктивному принципу котла, где аккумулирование пара происходит в верхней зоне котла в которой происходит разделение водяного и парового пространства, при этом водяная смесь присутствующая в паре остается в котле. Контроль и регулирование питательной воды в паровом котле осуществляется с помощью современных контрольно-измерительных приборов, что гарантирует избежание случаев связанных с недостатком питательной воды и как следствие аварийный останов паровой котельной в целом

Для жаротрубных водогрейных котлов принимается во внимание нормативные требования по архитектурным решениям проекта паровой котельной, а также соблюдение требований по промышленной безопасности надзорного энергообъекта, в особых случаях «особо опасных». Жаротрубные водогрейные паровые котлы чаще всего можно встретить на предприятиях где требуется непрерывное производство пара

Данные котлы имеют значительные энергопотери при длительном простое или поддержании котла в горячем резерве в отличии от парогенераторов.

Паровые котлы / Промышленный угольный котёл КВР

Лучшие Российские производители

Среди российских производителей стоит выделить несколько предприятий:

Борисоглебский котельно-механический завод. Предприятие выпускает жаротрубное оборудование, работающее на твёрдом, жидком топливе и газе. Оборудование комплектуется горелками и системами автоматического управления, безопасности. Приборы собственного производства. Котлы имеют трехступенчатое регулирование мощности, позволяющее обеспечить автономный режим эксплуатации.
Промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Линейка жаротрубных котлов состоит из оборудования производительностью от 1 до 2,5 тонн/ч. Данное оборудование служит для производства пара низкого давления в промышленности. Схема котлов – трёхходовая. В комплектацию входят горелки, которые выполняются в двух вариантах: автоматизированные однотопливные и двухтопливные. Достоинствами агрегатов выступает высокий КПД – до 91%, простая конструкция, высокая ремонтоспособность.
АО «Завод котельного оборудования» (Белгородская область, Алексеевский район, г. Алексеевка). Предприятие выпускает жаротрубные котлы с высоким коэффициентом полезного действия. Паровые оборудование работает по трехходовой схеме. Котлы отличаются производятся в широком ассортименте с производством пара от 2 до 25 т/ч, и давлением до 25 бар.
Российский завод энергетического машиностроения АО «Поликрафт энергомаш». Завод выпускает котлы паропроизводительностью от 0,5 до 5,0 тонн/ч, имеют 11 типоразмеров и работают на газообразном и дизельном топливе. Оборудование оснащено защитной автоматикой.
АО «Шебекинский машиностроительный завод» (г. Шебекино, Белгородская обл.) изготавливает паровые жаротрубные котлы марок КП и КПа производительностью пара от 1 до 4 тонн/ч. Среди достоинств: спиральный турбулизатор, футеровка передней крышки огнеупорным бетоном. Котлы соответствуют требованиям Ростехнадзора.
