Обвязка твердотопливного котла

В чем заключается правильность схемы?

Схемой отопления дома с твердотопливным котлом называется связь каждого нагревательного элемента с дополнительными устройствами (которые в комплексе подключены к контуру), конструкционными единицами разводки и самим котлом. У любой отопительной системы есть свои основные составляющие – котел, нагревательные элементы (батареи, полотенцесушитель, трубы и т. д.), контролеры, предохранители, расширительный бак и прочее. Схема отопления – правильный контур, который соединяет воедино все необходимые составляющие, при этом должны быть соблюдены все требования и нормы государственных стандартов.

Если планируется самостоятельно заниматься системой отопления, то предварительно в обязательном порядке нужно ознакомиться с перечнем основных государственных стандартов. К ним относят:

• документы о строительных нормативах касательно теплоходных сетей;
• госнормативы о строительстве и основные положения о жилых зданиях (редакция 2005 года);
• стройнормативы о системах отопления и кондиционировании жилых помещений (редакция 1991 года);
• госстандарты об агрегатах, которые работают на основе твердого топлива (редакция 1995 года);
• госстандарты с описанием нагревательных устройств с производительностью в 100 кВт (редакция 1993 года).

Весь этот перечень является обязательным к ознакомлению. Во-первых, это позволит осуществить подключение в правильной последовательности, а значит, вся система будет работать исправно. Во-вторых, такие документы позволяют осуществить БЕЗОПАСНОЕ подключение.

Если нет уверенности, в том, что под силу перечитать всю литературу, или попросту лень брать такую документацию в руки, то лучше не рисковать не своим, не здоровьем своих близких, а сразу же вызвать специалистов.

https://youtube.com/watch?v=qKJ2uCUTVv0

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

1. Общая площадь отапливаемых помещений;
2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Расчет объема теплоаккумулятора отопления

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

1. Сначала топливо возгорается и разгорается;
2. Затем ограничивается подача воздуха;
3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при открытой системе отопления на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.

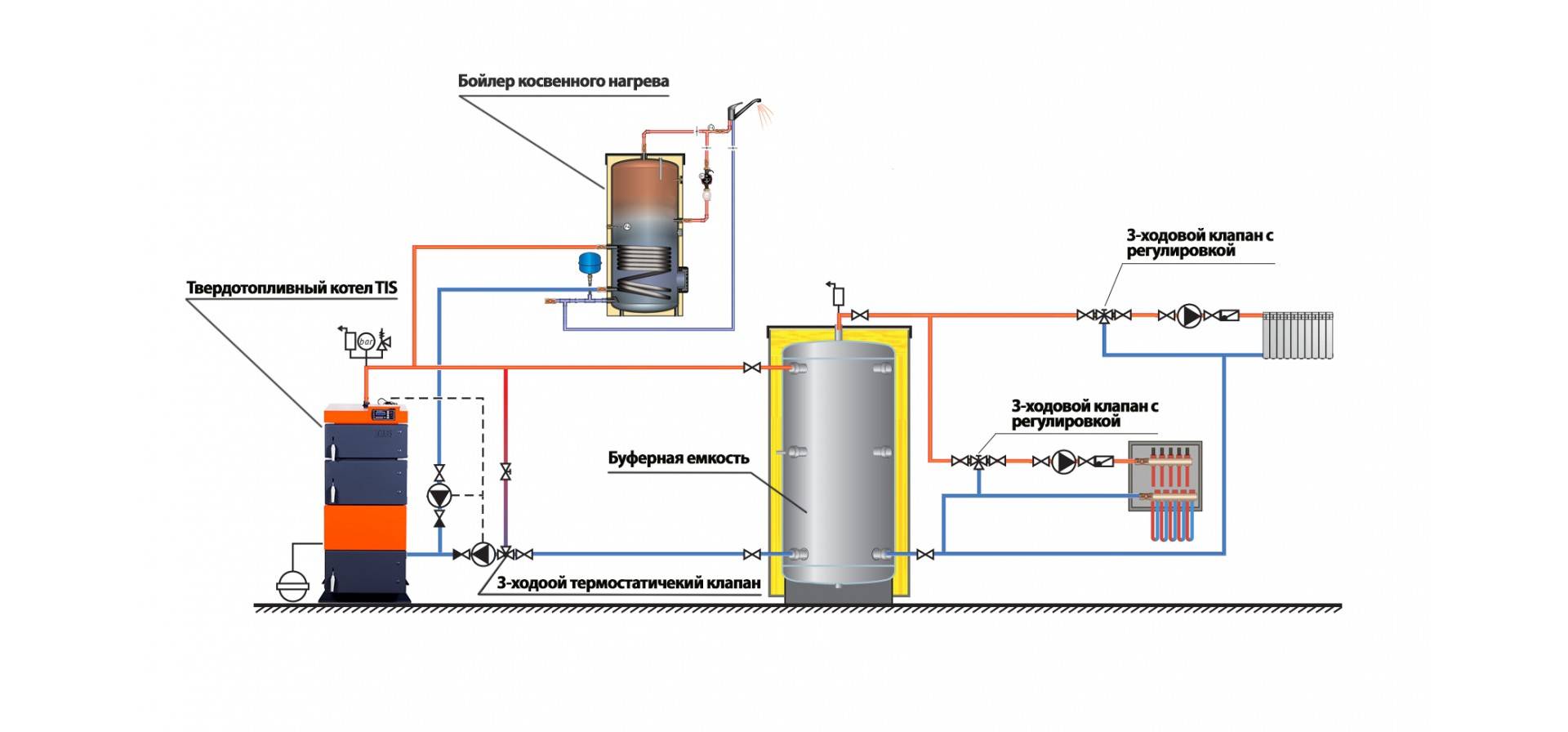

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Для справки. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, нужна мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Особенности

Если отопительный аппарат можно уподобить сердцу нагревательной системы, то обвязка котла – это сосуды и периферические органы.

При использовании такой системы осуществляются следующие действия:

• обеспечивается нормальная температура в отопительных контурах;
• сбрасывается содержащийся в магистрали воздух;
• поддерживается нормальный запас теплоносителя;
• отслеживается равномерность прогрева отопительных приборов;
• поддерживается подключение различных отопительных контуров и настройка их на ту или иную температуру;
• повышение эффективности распределения получающегося тепла.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

• расширительного бака;
• котлов;
• насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

• тепловая нагрузка на отопительную систему частного дома;
• мощность котла отопления;
• предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м2 достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м3. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

• Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
• m – масса воды в резервуаре, кг;
• Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
• 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.
