Основные схемы обвязки напольных газовых котлов

Подключение бойлера к котлу

Вода циркулирует в системе по двум трубам – подающей и обратной. Обычно бойлер устанавливается в том же помещении, что и котел. При подключении бойлера к котлу подающая труба из котла отопления подает теплоноситель к радиаторам и бойлеру, то есть, равномерно. После того, как вода проходит внутри бойлера, она будет возвращаться в обратную трубу, которая ведет к котлу. Другими словами, бойлер будет обогреваться по принципу радиаторов: труба подачи заполняет и нагревает прибор, а обратная труба выводит воду из него в систему и транспортирует ее обратно к котлу.

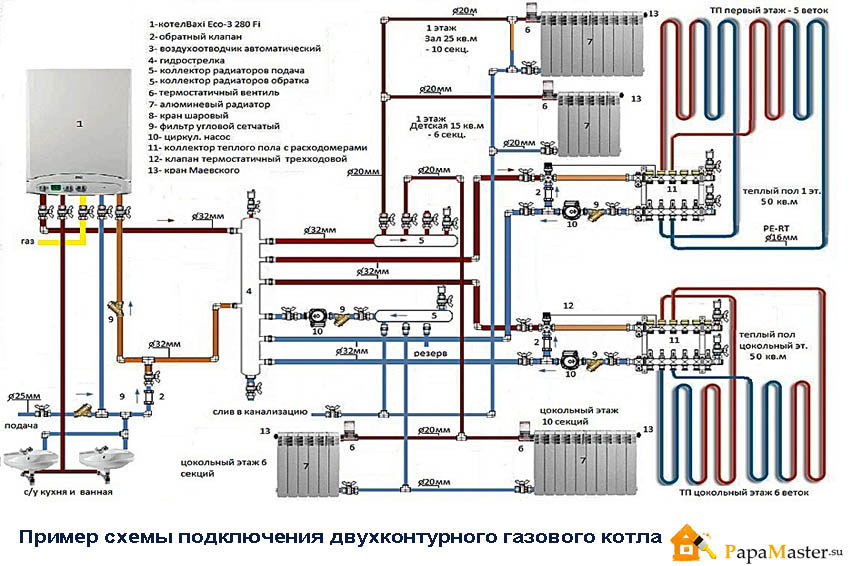

Подключение бойлера косвенного нагрева к двухконтурному котлу

В основе такой системы будет двухконтурный отопительный котел. Этот котел предусматривает одновременный подогрев воды для системы отопления и водоснабжения в двух независимых контурах. Но при использования воды из контура водоснабжения снижается температура в отопительной системе. Поэтому вода из самого котла может использоваться лишь в небольших количествах без ущерба температуре отопления, например, для того, чтобы помыть посуду. Для того чтобы использовать воду в больших количествах, используют бойлер косвенного нагрева.

Температура воды внутри бойлера зависит от температуры воды на выходе из котла. Чем выше температура воды на выходе, тем более высокую температуру воды можно получить внутри бойлера. На бойлере имеется регулятор температуры. Когда температуры воды в бойлере достигнет установленного значения значения, срабатывает трехходовой клапан, и вода от системы отопления перестает подаваться к бойлеру. Трехходовой клапан устанавливается после циркуляционного насоса, который обеспечивает циркуляцию воды по системе. Температурный датчик должен быть подключен к циркуляционному насосу.

В случае подключения бойлера к двухконтурному котлу необходимо определиться, какая система находится в приоритете — отопления или горячего водоснабжения.

• Если приоритет отдан системе горячего водоснабжения, то бойлер устанавливается параллельно системе отопления через термостатическую головку.
• Если в приоритете система отопления, то бойлер устанавливается последовательно системе отопления, термоголовка в этом случае не нужна.

Для использования бойлера в теплые период необходимо предусмотреть отключение ситемы отопления с помощью кранов. В этом случае котел в летний режим переводить не нужно. Если бойлер стоит последовательно системе отопления, то нужно предусмотреть байпас. Система отопления перекрывается кранами, байпас открывается. Если бойлер стоит параллельно системе, то байпас ставится на термостатическую головку и открывается на лето.

Подключение бойлера к одноконтурному котлу

В одноконтурных котлах нет дополнительного подогрева воды для потребления. Такой котел работает только для отопления. Поэтому бойлер будет единственным источником горячей потребительской воды. Принцип подключения – с помощью патрубков бойлер соединяется с системой отопления. После котла также устанавливается насос и трехходовой кран для перекрытия воды. Недостаток системы с одноконтурным котлом — если бойлер выйдет из строя, вы останетесь без горячей воды.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Суть и важность обвязки газового котла

Обвязка – комплекс инженерных работ по объединению элементов и узлов тепловой схемы в единый теплогенерирующий комплекс. Исполнительная схема ее абсолютно индивидуальная и зависит от вида котла, количества контуров нагрева, автоматики безопасности, разводки внутридомовой системы отопления и ГВС.

Все основное и вспомогательное газовое котельное оборудование относится к объектам с повышенной опасности, любые даже самые маленькие ошибки в обвязке приводят к необратимым процессам и могут вызвать аварийную и пожароопасную ситуацию в системах жизнеобеспечения

В связи, с чем важно со всей ответственностью подойти к обвязке газового котла, соблюдая стандарты и правила техники безопасности в части монтажа и эксплуатации газовых котлов малой мощности. Именно поэтому рекомендуется все работы по проектированию, монтажу и наладке оборудования газового котла поручать аттестованному персоналу.
Функции обвязки котлоагрегата:

1. Равномерное распределение тепловых и скоростных потоков по системе отопления и ГВС.
2. Компенсация теплового расширения трубопроводных систем и горячих поверхностей нагрева (котел, бойлер).
3. Удаление воздуха из водяного теплоносителя.
4. Контроль за давлением среды и сброс воды, в случае превышения максимального порога, через расширительный бак.
5. Создание заданного режима в газовоздушном тракте котла.
6. Поддержание санитарной температуры внутреннего воздуха на отапливаемом объекте.

Обвязка газового котла удаляет воздух из водяного теплоносителя

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

Поэтапное руководство самостоятельного монтажа отопления

I этап теоретический

1. Составление проекта, плана монтажа системы согласно планировке дома.
2. Расчёт необходимых характеристик всей системы отопления:
   мощность котла, диаметр труб, количество секций радиаторов, объём расширительного бочка, мощность циркуляционного насоса.

II этап заготовительный

Приобретаются все необходимые материалы, и подбирается котёл по мощности. Компонуется инструмент.

Важно! Расходные материалы лучше закупить с запасом на 5%. Это крепёжные элементы, трубы

III этап процесс монтажа

В первую очередь устанавливается котёл в специально оборудованном отдельном помещении.

Мощность оборудования рассчитывается по принципу 1кВт прогревает 10 м2 помещения. К нему подводятся трубопроводы с водой и топливом. Монтируется система автоматизации и безопасности.

Подводятся трубы дымоходов. Выводится трубопровод подачи нагретой жидкости, и присоединяется труба для подачи в котёл остывшего теплоносителя (обратка).

Следующей очередью приступают к сборке основной системы отопления частного дома. Начинаются работы с запорного крана. Трубы подачи теплоносителя, в соответствии с предварительно составленным планом, монтируются в начале.

Затем к ним присоединяются трубы меньшего диаметра для ввода жидкости непосредственно в радиатор и вывод её из него. Крепятся трубы к стене через каждые 1 м/п.

Важно! Диаметры основных труб рассчитываются по нагрузке на всю систему, но не менее 40мм. Подводящие трубы к радиаторам 20 мм

Объём или количество секций в батареях можно узнать по формуле, описанной в паспорте оборудования. В среднем три секции обогревают 1м3 помещения. Перед радиатором и после него устанавливаются запорные краны.

Они необходимы для отсечения оборудования от общей системы при производстве ремонтных работ или полной её замене. На последней секции в верхней пробке устанавливается кран Маевского для спуска скопившегося воздуха при заполнении системы водой.

Крепления для радиаторов отопления применяются только специальные устройства. Батареи несут основной вес жидкости, необходимо закрепить их надёжно.

Внимание! Все резьбовые соединения необходимо герметизировать лентой фум красного цвета для отопления или сантехническим льном. Расширительный бак важный элемент системы

Он предотвращает избыточное давление жидкости при её нагреве

Расширительный бак важный элемент системы. Он предотвращает избыточное давление жидкости при её нагреве.

Разделяют два вида:

• Открытого типа. Он устанавливается в самой верхней точке системы на расстоянии не менее 05 м от максимального горизонта оборудования. Через него можно добавлять воду в систему при испарении.
• Герметичного типа. Такая конструкция более сложна и не требует специальных условий при установке.

Необходимый объём его равен 20% количества всей используемой жидкости в системе.

Применение циркуляционного насоса зависит от масштаба всей конструкции. Чем больше протяжённость трубопроводов, тем больше необходимость в применении прибора. Мощность его вычисляется по таблице приложенной производителем.

Насос устанавливается на последнем участке обратного трубопровода перед котлом и увеличивает скорость прохождения жидкости по всей системе.

Завершающим этапом монтажа системы отопления является опрессовка. Она производится с помощью воздушного компрессора, который нагнетает давление в трубопроводе.

Превышение показателей должно быть на 10% больше и удерживаться не менее 10 минут. Нормальным давлением жидкости считается 1,5 атмосферы.

Подключение дымохода

Для подключения газового котла не всегда нужен дымоход. Проверить это можно, посмотрев инструкцию к вашей модели.

Дымоходы устанавливают во внутреннюю стену дома или за неё. Можно сделать не больше трёх перегибов по ходу трубы.

А первый участок, который соединяет дымоход и котёл, должен продолжаться не больше 25 см. Не забывайте про отверстие для чистки внутри трубы.

Если камена сгорания открыта, то неплохо установить ещё и приточную трубу.

Лучший материал для дымохода – кровельная жесть. Или любой другой, который не боится кислоты. Тоже относится и к аксессуарам. Не соединяйте котёл и дымоход гофрой, как использовать и дымоход из кирпича.

Если при подключении газового котла в частном доме вы используйте коаксиальный дымоход, то ставьте его прямо и в стену. То есть это дымоход, когда труба находится в трубе. По одной из них идут пары, а по второй – воздух. При этом такой тип должен отходить от стены на полметра и больше.

А если котёл с конденсатом, то ещё нужен уклон в его сторону.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.
Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.
Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.
Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.
Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.
Контролируйте давление.
На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.
Мы уже упоминали про трёхходовой клапан.
Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.
Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Одноконтурный котел

В системе с одноконтурным котлом нагрев определяется только работой горелки. Если контуров два, значение температуры зависит также от смесителя.

Напольные модели, как правило, бойлерные. Настенный может быть и бойлерным, и проточным. Схема обвязки настенного газового котла отопления может включать в себя бойлер косвенного нагрева – емкость с теплообменником-змеевиком.

Одноконтурный котел соединяется с бойлерной емкостью трехходовым клапаном. Когда теплоноситель в баке остывает, датчик подает на кран соответствующий сигнал.

Вся горячая вода поступает в бойлер до тех пор, пока его содержимое не нагреется до нужной температуры. После нагрева кран автоматически переключается на подачу в контур.

Схема обвязки газового котла отопления с бойлером – альтернатива двухконтурному котлу. В системе есть и отопление, и горячая вода, но нет подверженного быстрому износу вторичного теплообменника, срок службы которого сильно зависит от качества воды.

  Неисправности газового котла Аристон

Описанная система может работать с двумя насосами: один предназначен для отопительного контура, второй для ГВС. Переключение с одного на другой происходит по сигналу термодатчика, встроенного в бойлер.

Помещение для котла – основные требования

Газовое оборудование является пожаро- и взрывоопасным, поэтому в частном доме для его установки необходимо выделить отдельную комнату. При мощности котла до 30 кВт достаточным будет ее размер около 8 куб. м, от 30 до 60 кВт – 14 куб. м и выше, высота потолка не менее 2,5 м.

В котельной необходимо предусмотреть наличие окна с форточкой, дверь шириной более 80 см. Обязательно обустраивают приточную вентиляцию, обеспечивающую полную смену воздуха примерно 3 раза в час, чтобы снизить до минимума загазованность в помещении. Отделка внутри выполняется из негорючих пожаробезопасных материалов с временным пределом огнеустойчивости не менее 45 минут.

Между котельной и жилыми комнатами устанавливаются прочные огнеупорные перегородки. Планировка должна препятствовать быстрому распространению огня на жилые помещения. От прибора до пола расстояние делают не менее 80 см, до потолка — 50 см, под котлом оставляют свободное пространство, на пол стелят негорючий материал размером 1х1 м.

Более легким будет подключение своими руками к дымоходу устройств отопления закрытого типа, так как они оборудованы специальными коаксиальными трубами, которые в частных домах выводят через стену на улицу. Требуемую тягу создает встроенный вентилятор, поэтому высота подвеса не важна. Газовые котлы открытого типа подключают к индивидуальному дымоходу, изготовленному из материалов, устойчивых к высокой температуре, механическому износу, воздействию продуктов сгорания. Дымоотводную трубу присоединяют с небольшим уклоном в сторону отопительного прибора.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Автоматика и арматура

Автоматика котла может быть автономной и энергозависимой (виды автоматики для газовых котлов отопления). Во втором случае потребуется подвести к приборам электрический кабель.

Группа безопасности агрегата включает в себя:

• манометр;
• термометр;
• аварийный термостат, предохранитель;
• переключатель мощности.

Необходимый элемент отопительного трубопровода – воздушный клапан. Его устанавливают на каждый радиатор, а в системе теплого пола – на подающую гребенку распределительного коллектора (как подключить газовый котел к системе отопления).

В простых коротких контурах можно использовать ручные краны Маевского, в сложных и длинных – автоматические воздухоотводчики.

  Как правильно сделать дымоход для газового котла
