Дымососы для котлов, работающих на твёрдом топливе

Дымосос для твердотопливного котла, применяемый в комплексе с вентиляторами-нагнетателями, это наиболее рациональное решение повышения эффективности работы любого твердотопливного оборудования.

Если встроенный дымосос в вашем доме не справляется с дополнительной нагрузкой, возникающей при подключении к нему котла отопительного, самым простым вариантом решения проблемы будет установка простейшего дымососа. Начать можно с элементарного дефлектора на конце трубы.

Если это не помогает, то возможно одно из трёх следующих решений:

использование тяговой центробежной машины;
применение проточного дымососа;
усиление имеющейся естественной тяги за счёт установки вентилятора.

Система дымососа, упомянутая второй, полноценным агрегатом тяги может выступать далеко не всегда. Чаще всего она выполняет роль обычного усилителя вытяжки. Объясняется это невысоким давлением, которое из-за особенностей конструкции, может развить рабочее колесо подобного аппарата. Гарантированный результат даёт только первый вариант (а). Управление всеми исполняемыми этой машиной функциями заводится в единый электронный блок теплогенератора. Это позволяет максимально согласовать работы всех систем.

Указанные системы с буферной емкостью, кроме всего прочего, в состоянии создавать высокое давление (кроме ожидаемого разряжения в топке). А это заставит исправно функционировать любой дымоход.

Проточные дымососы размещают обычно на выходном патрубке и служат они для того, чтобы увеличить силу тяги. Непосредственно в дымовом канале монтируется только само рабочее колесо, которое не перекрывает сечения последнего. Всё остальное находится вне дымохода. Это обеспечивает возможность включения/отключения дымососа по мере необходимости.

Установив на твердотопливный или газовый отопитель дополнительный вентилятор, можно оптимизировать горение в топке, повысив КПД агрегата и одновременно сократив расход топлива. Если изначально такие нагнетатели использовались в промышленных установках, то сегодня они активно применяются и в быту. Вентилятор для котла может быть изготовлен самостоятельно, что позволяет сэкономить на покупке заводских агрегатов.

В зависимости от типа отопительного котла и разновидности топлива, на котором он работает, могут использоваться дутьевые и тяговые вентиляторы. Первые устанавливаются на входе подающего воздух патрубка и нагнетают кислород, необходимый для горения.

Вытяжные нагнетатели, используемые в автономных твердотопливных котлах, могут включать следующие элементы:

Крепежная плита.
Жаростойкая металлическая крыльчатка с изогнутыми лопатками.
Электродвигатель производительностью 20−50 Вт.
Разъем для питания кабеля.
Пульт контроля с органами управления.
Капиллярная трубка и колба для температурного датчика.
Силовой провод с вилкой.

Стандартные заводские вентиляторы крепятся к прочному металлическому корпусу, который располагается на задней стенке котла рядом с трубой дымохода. Температурный датчик находится в колбе и вставляется в гильзу в водяной рубашке. Пульт управления нагнетателем для удобства устанавливают отдельно или совмещают с блоком автоматики отопительного котла.

Принцип действия вентилятора заключается в принудительном отводе горячих газов из теплообменника напрямую в дымоход. Отдельные модели дымососов могут увеличивать или уменьшать интенсивность вращения крыльчатки, что позволяет оптимальным образом управлять работой топливного котла.

Принцип действия твердотопливного котла с установленным вентилятором выглядит так:

Плюсы и минусы

Интеграция дымососа в систему дымоудаления актуальна не только тогда, когда естественной тяги недостаточно для эффективного вывода продуктов горения. К плюсам применения устройства относят следующие моменты:

снижаются топливные расходы,
улучшаются параметры КПД отопительного котла,
снижается уровень отложений на стенках дымоходной системы, что приводит к уменьшению частоты прочистки труб.

Среди достоинств бытовых дымососов отмечают эффективность агрегатов при любых погодных условиях. Также импонирует тот факт, что при внедрении этого прибора в дымоход улучшаются функциональные характеристики системы отопления независимо от марки котельной установки и вида топлива.

Зачем устанавливать дымосос?

От качественного дымохода и хорошей тяги зависит правильная и долговечная служба отопительного прибора, его эффективность и нормальный микроклимат в помещении. Полноценный отвод отработанных газов, то есть эффективная система дымоудаления, обеспечивает полноценное сгорание топлива и максимальный КПД. Все технические нюансы проектирования и строительства дымоходов направлены на получение отличной тяги. Она должна быть устойчивой и достаточной.

А возникает тяга, когда возникает разница температур. Раскалённый воздух из топки по законам физики устремляется вверх, унося с собой дым и сажу, которые образуются при горении. В работающих на дровах современных котлах режим может меняться от минусовых температур до плюс 350 градусов. И при этом в них всегда должно быть отличное движение воздуха. Естественной тяги в таких условиях может быть не достаточно. Так и были придуманы отдельные усилители тяги, или дымососы. Особое значение они приобрели с появлением современных котлов с высоким КПД, которые являются более капризными и требовательными.

Основная причина установки дымососа — слишком длинный горизонтальный участок перехода от котла к дымоходу. Чаще всего это происходит из-за толстых стен. Полтора метра горизонтального участка — это плохо для любого котла или печи. Дым не любит ходить по горизонтальным каналам, а в случае котлов с высоким КПД (как пиролизные, например) такая ситуация может привести практически к полному отсутствию тяги.

Автоматизация системы принудительной тяги

Вентиляторы для котлов работают в комплексе с современными средствами автоматизации, а именно – блоком управления работой твердотопливного котла. Блок контролирует процесс сгорания топлива в котле в соответствии с установленным пользователем температурным режимом работы.

Блок управляет работой вентилятора и насоса циркуляции системы отопления. Из блока управления выведены:

разъем для подключения вентилятора;
разъем для подключения насоса;
разъем для подключения к электросети;
цифровой температурный датчик.

Стандартный блок управления оснащается двумя дисплеями. На одном дисплее отображается информация о работе вентилятора. На другой дисплей выводятся данные о температуре теплоносителя в отопительной системе.

Под дисплеями размещена панель управления. С помощью панели управления владелец может регулировать работу вентилятора и задавать нужную температуру в отопительной системе.

Принцип работы системы следующий:

котел загружается топливом;
включается подача воздуха;
при необходимости устанавливаются требуемые параметры подачи воздуха. Аналогично настраивается температура теплоносителя в системе.

После того как в системе будет достигнута нужная температура теплоносителя, блок управления автоматически выключит вентилятор. Такой блок позволяет владельцу котла существенно снизить расход топлива и сэкономить на электроэнергии.

Вентилятор для твердотопливного котла

По параметрам и функциональным характеристикам, вентиляторы для твердотопливных котлов подразделяются на следующие виды:

приборы с электро-коммутируемыми двигателями (ЕС);
вентиляторы, оснащенные синхронными двигателями;
нагнетатели с асинхронным двигателем.

Каждый из видов имеют свои преимущества и недостатки:

Электро-коммутируемый двигатель. Данное устройство способно самостоятельно изменять число оборотов, предварительно получая соответствующий сигнал с блока управления, также обладает широким диапазоном регулировки работы вентилятора. Однако прибор имеет и ряд недостатков — он не совместим с большинством регуляторов температуры, выпускаемых отечественными производителями, и к тому же данная техника имеет высокую цену.
Вентилятор с синхронным двигателем. Устройство просто в изготовлении и имеет невысокую цену. Но и у этого вида вентиляторов также есть ряд недостатков. Например, небольшой диапазон регулировки и минимальный крутящий момент во время старта.
Асинхронный электродвигатель обладает многими преимуществами. В первую очередь, он прост и удобен в использовании. Во-вторых, имеет надежную конструкцию. Однако есть и недостаток — высокие пусковые токи.

Для удаления дыма используются дымососы, о которых можно прочитать на этой странице.

Устройство

Любой дутьевой вентилятор, независимо от того, в какой стране он производится, состоит из металлического корпуса, а внутри него находится электродвигатель

Также важной составной частью нагнетательного вентилятора являются лопасти, которые защищены предохранительной решеткой. Строение устройства не сложное, но в тоже время надежное. Это обеспечивают его прочный корпус, высокая рабочая температура и надежный производитель электродвигателя

Подверженные уязвимости элементы и детали защищены решеткой. Дутьевой вентилятор имеет небольшой вес, поэтому проблем с монтажом не возникает

Это обеспечивают его прочный корпус, высокая рабочая температура и надежный производитель электродвигателя. Подверженные уязвимости элементы и детали защищены решеткой. Дутьевой вентилятор имеет небольшой вес, поэтому проблем с монтажом не возникает.

Вентилятор для котла на твердом топливе

На российском рынке можно встретить вентиляторы для твердотопливных котлов следующих производителей:

Нагнетательный центробежный вентилятор (турбина) WPA различных модификаций. Производитель — польская компания MplusM. Данное предприятие специализируется на производстве турбин для твердотопливных котлов. Модель пользуется стабильным спросом на российском рынке, так как характеризуется высоким качеством и хорошей надежностью.
Вентилятор NWS различных модификаций. Производство — Nowosolar (Польша). Предназначение — нагнетание воздуха в камеру сгорания. Это повышает эффективность прогорания топлива в камере сгорания.

https://youtube.com/watch?v=8ZVXK4JcCNQ

Как правильно подобрать

Производительность котла на твёрдом топливе во многом определяется правильно подобранным вентилятором. Что это означает?

Рассмотрим несколько ситуаций:

Если установлен вентилятор, который подаёт меньший объём требуемого воздуха, то топливо не будет сгорать полностью. Как итог — мощность котла снижается и паспортная температура не достигается.
Если же установлен вентилятор, который подаёт больший объём требуемого воздуха, то тогда твердотопливный котел будет быстро набирать температуру, а вентилятор будет постоянно включаться и выключаться. Как итог — поломка вентилятора неизбежна, дымоход будет постоянно горячим, а тепло будет уходить через него.

Выход один — правильно подобрать дутьевой вентилятор.

В таблице представлены варианты устанавливаемых вентиляторов на твердотопливные котлы различной мощности.

WPA Х2	285	62	32
WPA 07	160	35	18
WPA 06	255	55	28
WPA 117	180	39	20
WPA 120	285	62	32
WPA 140	395	86	44
WPA 145	505	110	56
WPA 160	600	130	67
NWS 75	205	45	23
NWS 79	205	45	23
NWS 100	240	52	27

Назначение вентилятора для котла

Современная система теплоснабжения предполагает установку блока автоматики для регулирования тепловых процессов котла. Она построена на изменении подачи воздуха, который подается в зону горения дутьевым вентилятором и считается более прогрессивной, по сравнению с гравитационными системами.

Полнота сгорания топлива, продуктивность функционирования твердотопливного агрегата в значительной мере зависит от объема подаваемого воздуха и размера тяги в топочной камере.

Блок автоматики оборудован контроллером, который по установленному алгоритму выполняет регулировку работы нагнетателя, подающего разный объем воздуха, тем самым поддерживает процесс горения и, соответственно, выработку определенного количества тепловой энергии.

Применение вентилятора в системе управления котла позволяет:

соблюдать нужную температуру греющего теплоносителя в отопительной системе;
повышает время выхода агрегата на рабочий режим;
оптимизирует процессы сжигания твердого топлива;
повышает КПД установки, работающего на твердом топливе;
облегчает процесс обслуживания системы теплоснабжения;
снижает удельные расходы топлива на выработку 1 Гкал тепловой энергии.

Назначение и устройство

Дутьевые вентиляторы устанавливаются на конечных точках дымоходов и способствуют выводу продуктов горения путем создания сильного разрежения, вытягивающего дым и прочие газы из системы топки и дымовой трубы. Условия работы дымососа отличаются высокими температурными нагрузками, контакт с продуктами горения способствует быстрому износу, усталости металла. Конструкция дымососа должна соответствовать уровню нагрузок и обеспечивать эффективное функционирование в течение всего срока службы.

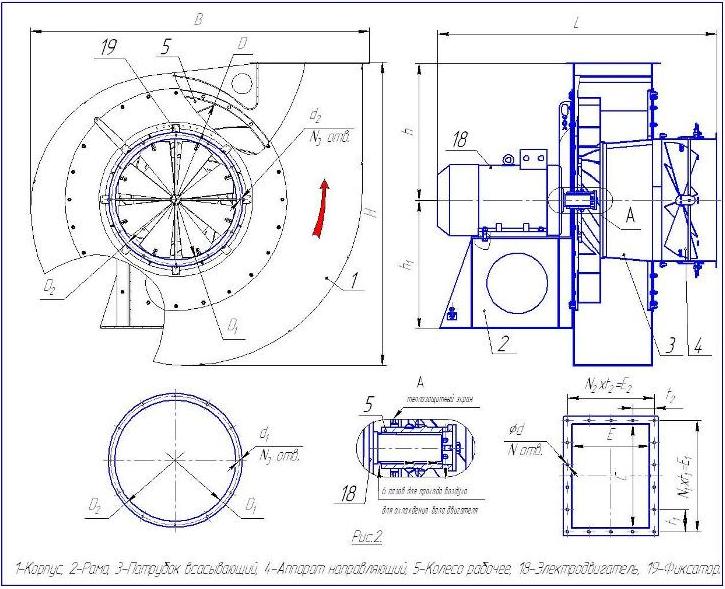

Состав конструкции включает в себя:

вентилятор в жаростойком исполнении (из нержавеющей, легированной или, реже, из углеродистой стали)
направляющий аппарат, установленный на стороне всасывания и организующий правильное направление потока
всасывающая воронка, соединяющая направляющий аппарат с входным отверстием вентилятора
электродвигатель

Корпус дымососа, независимо от материала изготовления, покрывается защитным полимерным покрытием. Оно увеличивает срок службы деталей, способствует снижению тепловой коррозии материалов. Направление наклона лопаток рабочего колеса используется как прямое, так и обратное. Первый вариант чаще всего применяется на небольших котлах с относительно мягкими режимами работы, второй вариант используется на мощных установках с высокими температурами исходящих газов.

Для использования в качестве дымососов могут быть применены не только радиальные, но и осевые устройства. Имеются проточные конструкции, которые размещаются на выходе из котла. Они не полностью расположены в канале, а только часть рабочего колеса, увеличивающая тягу. Такие конструкции не являются полноценными дымососами, но как усилители тяги они вполне эффективны. Наилучшим вариантом является установка специализированного устройства центробежного типа, дающего максимальный эффект.

Виды дымососов

Все эти устройства можно классифицировать на группы по нескольким признакам:

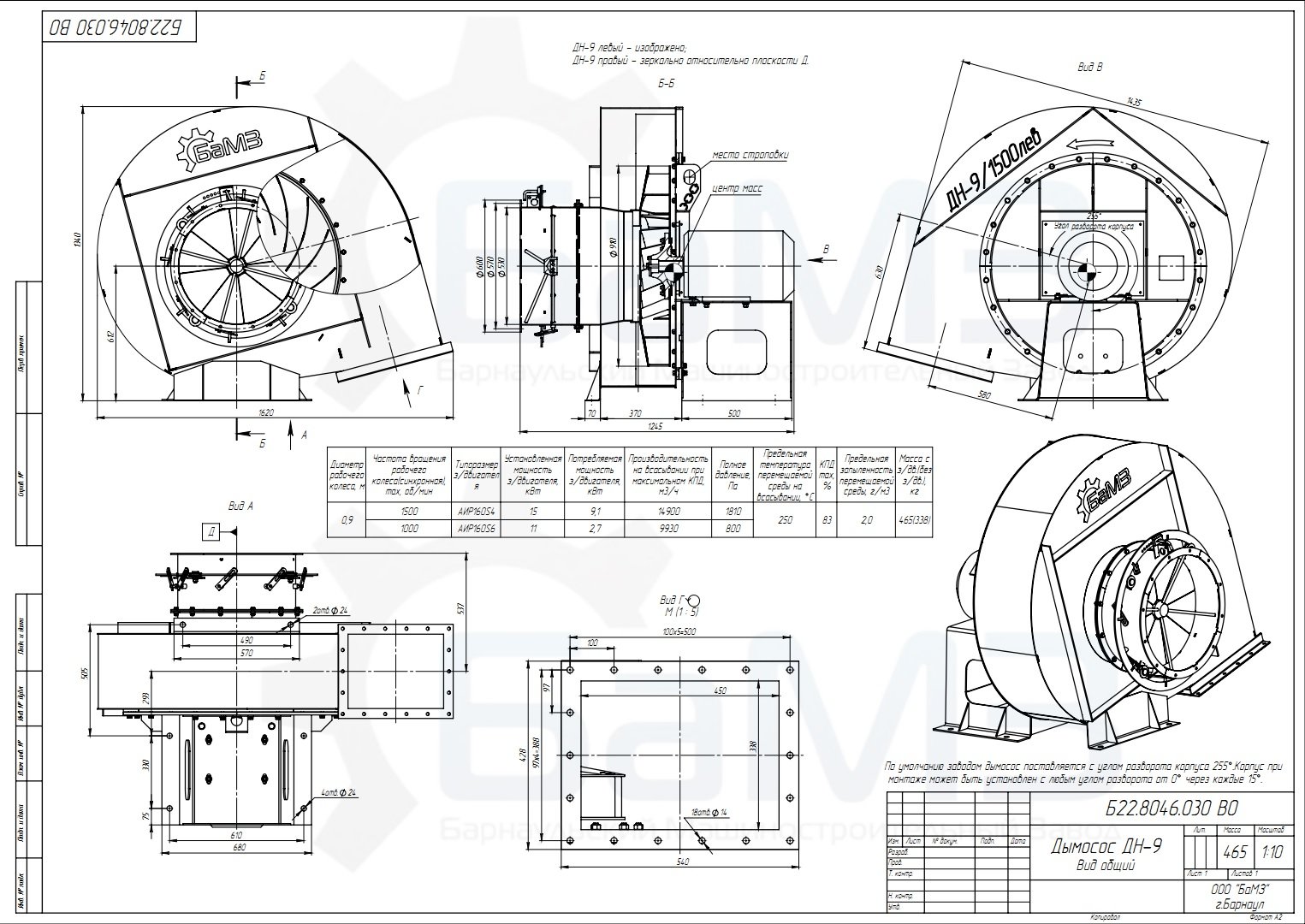

Первый вид дымососов – это дымососы Д. В конструкции данного дымохода рабочее колесо находится непосредственно на вале ходового двигателя. Это устройство принадлежит к группе малогабаритных сооружений.

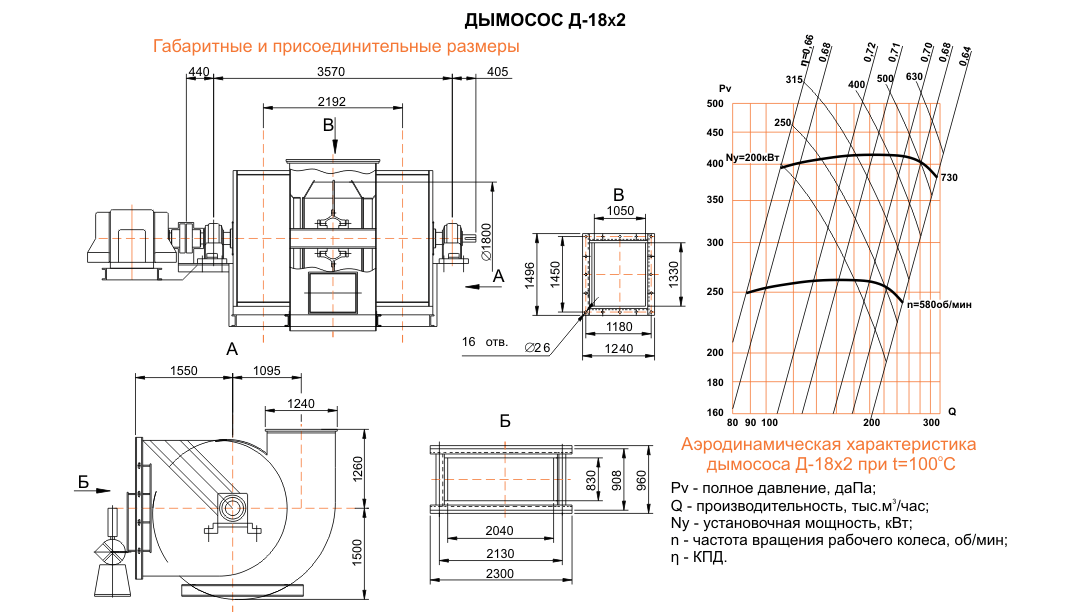

Второй тип тягодутьевых машин – дымосос ДН. В данном случае рабочее колесо также посажено на двигательный вал, однако, несмотря на эту схожесть, сооружения дымоходов группы ДН считаются более качественными, так как мощность его привода будет значительно большей, нежели у дымоходов первого типа.

Следующие три типа дымоходов объединяются в одну большую группу пожарных дымоходов:

Дымоход ДПЭ (дымосос пожарный электрический). Данное устройство обладает одним важным преимуществом: двигатель дымососа ДПЭ работает на электричестве и является переносным. Тип двигателя также может различаться: он может быть центробежным, осевым турбированным, центробежным мобильным или осевым турбированным мобильным.
Второй тип дымоходов – это дымососы ДПМ. Эти устройства для печи обладают переносным мотодвигателем, он тоже может быть разной конструкции, а именно: центробежным пожарным или осевым турбированным пожарным.
Третий тип тягодутьевых машин представляют собой устройства для печи прицепного типа (дымососы ДП). Эти агрегаты для печи обладают несколькими основными характеристиками, сейчас мы их перечислим: производительность;
напор (давление).

Во время работы тягодутьевых машин прицепного типа для печи главными ограничениями машин являются:

Производитель указывает величину, которая является предельно допустимой для температуры всех газов. Во время использования печи данная величина не должна превышаться.
Производитель также указывает максимально разрешенный уровень содержания пыли, грязи и остальных веществ твердого типа.

Что даёт внедрение тягового вентилятора?

В реальности эти решения в техническом плане далеко не новы. В промышленных теплосиловых установках давно применяются тяговые и дутьевые машины. Ведь при крупных объемах сжигаемого топлива результативность данного процесса играет важную роль. Необходимо заявить, что дымососы для домашних котлов на твердом топливе перекочевали туда из оборудования которое применяется в промышленности практически недавно, связано это с массовым повышением спроса на такой вид отопителей. Использование вентилятора тяги в твердотопливных котлах даёт следующие плюсы:

Увеличение рабочие эффективности агрегата в общем благодаря управляемому сжиганию топлива.
Более точная температурная регулировка носителя тепла за счёт регулирования интенсивности горения.
Возможность стойкой работы отопительной установки в условиях, когда есть плохая тяга дымоотвода.
Исключение проникания дыма в пространство помещения топочной при открытии любой дверки камеры сгорания.

В отличии от дутьевых машин дымососы для домашних котлов размещаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они собой представляют вентилятор, рабочая часть которого защищена от влияния большой температуры (до 250?С) и очень маленьких летучих включений, находящихся в продуктах горения.

По назначению тяговые машины похожи с дутьевыми, отличие в том, что первые предоставляют разрежение в камере сгорания, оно требуется для хорошего функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для разных модификаций. Дутьевые же вентиляторы делают в камере сгорания высокое давление, а разрежение должен создать дымотвод для тт котла. Из-за разных причин это не всегда можно, а устройство новой трубы для выброса продуктов сжигания оказаться может делом очень расходным.

Также значительные удобства выполняет действие тяговой машины для подкладывания дров в топочную камеру «на ходу». В большинстве случаев это действие сопровождается открыванием главной дверки и выбросом части продуктов згорания в пространство помещения. Дымосос, образующий разрежение во всем газовоздушном тракте, ограждает от выделения и сосредоточения дыма в топочной при открытой створке топки.

Благодаря этому ведущий производитель из Германии теплосилового оборудования BUDERUS во всех собственных теплогенераторах, сжигающих твёрдое горючее, устанавливает собственно дымососы, а не нагнетатели.

Самодельные конструкции

Можно делать дымососы для котлов своими руками. Это позволит сэкономить на покупке заводской вытяжки. Чтобы сложить такую машину самостоятельно, потребуется приобрести лишь электромотор. Остальные составные части можно сделать из подручных средств.

Вытяжка из подручных материалов

Набор инструментов, необходимых для работы, состоит из:

болгарки;
сварочного аппарата;
дрели;
слесарного инструмента;
молотка;
линейки;
штангенциркуля.

Работу начинают с изготовления вытяжного вентилятора. Подобранную по размеру к вытяжной трубе крыльчатку закрепляют на валу двигателя. Двигатель с помощью оборудованного на его корпусе крепежа размещают в трубе.

После подключения мотора к проводке во время первого пробного запуска нужно обязательно проверить направление воздушного потока и при необходимости откорректировать работу ротора.

Трубу для размещения турбины подбирают диаметром на 2-3 см шире. Длина её должна выступать за вентилятор на 3-5 мм. Один торец трубы заваривают крышкой, в центре её проделывают отверстие под дымоход, сбоку оснащают ещё одним, к которому крепится выходной патрубок.

Во время работы вентилятор не должен вызывать повышенную вибрацию корпуса вытяжки. Чтобы этого не происходило, его устанавливают с использованием втулок для центрирования подшипников.

Сборка вытяжки завершается привариванием к трубе задней крышки и прикреплением двигателя к подставке. После присоединения к агрегату воздуховодов и электропроводки он готов к работе.

Промежуточный вариант

Такой вариант сборки вытяжной машины не требует специальной центровки крыльчатки, что является для непрофессионала довольно тонкой и сложной работой. Собранный в заводских условиях механизм обычно уже отцентрирован и требует лишь проверки при пробном включении.

Источники

https://teplo.guru/kotly/tverdotoplivnye/dyimosos.html
https://aquagroup.ru/articles/dymososy-dlya-kotlov.html
https://kaminguru.com/dymohod/dymosos-dlja-kotla.html
https://trubanet.ru/truby-dlya-otopleniya/prinuditelnaia-vytiazhka-dlia-dymohoda.html
https://teplospec.com/tverdotoplivnoe-otoplenie/kak-vybrat-dymosos-dlya-tverdotoplivnogo-kotla-vidy-razlichiya.html
https://otivent.com/dymosos-dlja-tverdotoplivnogo-kotla
https://1poclimaty.ru/montazh/dymosos-svoimi-rukami.html
https://klimatlab.com/otoplenie/tverdtoplivo/dymosos-dlya-tverdotoplivnogo-kotla-svoimi-rukami.html
https://teplofan.ru/sistemy-otopleniya/komplektuyushhie/dymosos

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
улитка или самодельный короб, показанный на чертеже;
вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
шпильки с гайками М8 и остальной крепеж;
кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Как устанавливают дымосос?

Если у вас возникла необходимость установить дымосос на дымоход, который снимать или разбирать нет никакой возможности, и внутри помещения установить насос не получается, то приходится устанавливать его снаружи. Хотя самый оптимальный вариант для электрического двигателя – установка внутри помещения. Дымососы обычно продаются с рабочим колесом, крыльчаткой и электродвигателем с креплением для котла или для трубы. Выбирать подходящий дымосос нужно, учитывая его:

Размеры;
Мощность;
Схему подключения.

Когда дымосос есть и труба дымохода есть, нужно придумать, как это все соединить вместе. Чаще всего двигатель крепится к импровизированной улитке. А улитка приваривается (присоединяется) уже напрямую в дымоходной трубе. Прорезь подключения должна быть оснащена заслонкой, чтобы можно было открывать или закрывать ее. Исходя из конкретных погодных и прочих условий — используя естественную либо принудительную тягу.

В принципе, ничего сложного и сверхъестественного в установке данного устройства нет, и с ней может справиться любой домашний мастер. Все можно сделать обычной болгаркой и дрелью в домашних условиях. Желательно предварительно сделать чертеж подключения, на котором будут указаны размеры и диаметры патрубков и основной трубы. Например, если труба дымохода у вас будет 159 мм, то отвод от неё для дымососа может быть 110 мм в диаметре.

	для котлов мощностью
до 40 кВт	до 80 кВт	до 180 кВт	до 300 кВт
Дымосос	ДС-1,9-170-220	ДС-2,2-370-380	ДС-2,7	ДС-3,8
Крыльчатка, мм	Ø190	Ø220	Ø270	Ø380
Мощность, Вт	170	370	1500 (2200)	1500 (4000)
Напряжение, В	220	380	380	380
Число оборотов, /мин	3000	3000	1500 (3000)	1500 (3000)

Как соорудить самодельный дымосос для котла
