Коаксиальный дымоход для газового котла: требования и нюансы при монтаже

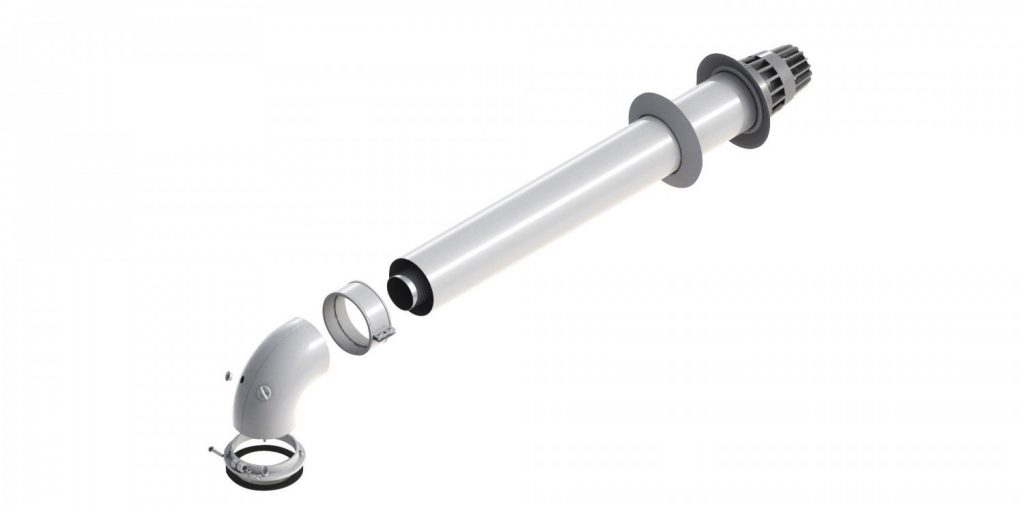

Для чего нужен коаксиальный дымоход

Для работоспособности каждого отопительного устройства, использующего открытое пламя, стоит соблюдать пару условий: обеспечение непрерывной подачки свежего воздуха в котелок и обустройство пустого и безопасного вывода прогоревших газов и отходов сгоревшего топлива из бака горения пламени на улицу.

В личных жилищах для вывода переработанных газов вполне возможна эксплуатация существующего печного дымоотвода, выходящего на кровлю; в многоквартирной жилплощади реализация задумки будет труднее, но любое применение традиционного вида оборудования имеет недостатки.

Чтобы поддержать нормальное прогорание продуктов в квартирном здании, где нет непрерывной подачи воздуха, бак будет вбирать кислород только из помещения, устраивая сквозняки и проникновение холода сквозь окна и двери. В частных жилищах печь обычно строится из кирпичей, оставляя внутри свободное пространство для камеры. К ней подсоединяются дымоотводящие проходы, чаще всего запрещенные заводчиками.

Если стоит вопрос об установлении газового котла с коаксиальным дымоходом в квартире многоквартирного участка, придется потратить крупную сумму для обустройства. Это технически сложный процесс, требующий не только затрат на приготовление и монтировку, но и необходимо согласование с органами власти, несущими ответственность за архитектуру местности.

Судя по-вышеуказанному, газовые котлы с коаксиальным дымоходом будут лучше пригодны для постановки. Данное заключение — целесообразно и экономически эффективно, ведь при небольших тратах на производство и установку, будет обеспечено долгосрочное и надежное действие отопительного механизма, будь то жилье с квартирами, нежилой подвал или частное жилище.

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

• дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
• вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
• дымоход цокольных помещений выводится на высоте не менее 2м от земли;
• расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.

• вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
• выходное отверстие должно быть на 1,5 м выше топки котла;
• отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
• расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
• высота горизонтального выхода дымохода над землей 2 м;
• расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
• защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
• расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

• высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
• система не должна включать более двух поворотных деталей;
• длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
• горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
• вся длина системы дымоотведения не должна превышать трех (пяти) метров;
• стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
• стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.

Максимальная длина коаксиальных и раздельных дымоходов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

Достоинства и недостатки

Каждая система отведения отходов горения имеет свои недостатки и преимущества

При выборе коаксиальной трубы, требуется обращать внимание на определенные факторы. К ним можно отнести:

• стоимость конструкции и монтажа;
• тип котла;
• преимущества и недостатки.

Коаксиальный дымоход стоит дороже, чем обычная труба из нержавеющей стали. Сборка при самостоятельном подключении будет стоить порядка 10 тысяч рублей. Альтернативные варианты обойдутся дешевле.

Основным преимуществом является то, что сжигается воздух с улицы, а не из квартиры. Согласно нормативам, котел можно устанавливать в непроветриваемом помещении. Также можно выделить следующие плюсы:

• быстрота установки;
• возможность использования практически в любом помещении;
• возможность использования в многоквартирных домах;
• хорошие показатели тяги.

Если в месте установки часто сильный и устойчивый ветер, требуется устанавливаться ветрозащиту.

К недостаткам можно отнести:

• Требуется согласовать с Санэпидемнадзором, поскольку во время использования выделяется много токсичного конденсата, который нельзя выливать в землю. Его требуется утилизировать в определенных местах.
• Большое количество конденсата, который выделяться будет даже при хорошей изоляции.

На трубе скапливается конденсат

Методика проведения работ

Перечень элементов, которые потребуются для осуществления монтажа, будет зависеть от того, где располагается выходной патрубок – наверху или сбоку. В первом случае дымоход вывести гораздо проще. Для второго варианта нужно задействовать горизонтальную конструкцию, выводимую с помощью модификаций и кронштейнов в вертикальное положение.

Для установки трубы нужно применить переходной узел. Хомуты закрепляются к другим элементам жестким способом. Использование переходника или удлинителей самодельного производства, подматывание лентой и нанесение герметика недопустимы, ведь эти варианты будут не только небезопасными, но и ненадежными.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной

При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
2. В подготовленное отверстие помещается выходная часть трубы дымохода.
3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Внутренняя часть коаксиальной трубы представляет собой  в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой — ровная труба. При необходимости изменения размера трубы,  отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход  может быть сдвинут как вправо, так и влево,  а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения.  От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
Обязательна установка сужающей диафрагмы.
От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
В качестве утеплителя рекомендуют использовать базальтовую плиту.
Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной

При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Плюсы коаксиальных конструкций удаления дыма

Котлы, оснащеные закрытой камерой сгорания, не сжигают кислород, и поэтому они подойдут для помещений различного типа. Присутствие коаксиального дымо отвода предоставляет возможность подбирать установочное место котла, а дом абсолютно обойдется и без приточной вентиляции.

Устройство коаксиальных дымоходов чуть чуть отличается от классических, и поэтому их монтаж обязан проводиться только после подготовительных расчетов, зависящих от мощности котла и типа горючего

Тоже очень важно учитывать среднюю температуру воздуха, присутствие утеплителя и т.д

Если сравнивать с традиционными дымоходами коаксиальные имеют много плюсов. Они предоставляют полнейшее сгорание горючего и хорошую его изоляцию от помещения. При их функционировании будет создаваться впечатление, будто бы котел располагается в другой жилой площади.

КПД устройства отопления существенно увеличивается из-за нагревания приточного воздуха из-за причины контакта с горячими стенками трубы для отвода

Прохладный воздух, поступающий с наружной стороны, оберегает стены строения от перегрева, что важно для перекрытий из дерева, понижает температуру выводимого дыма, совершенствуя подобным образом тягу

Самая большая длина трубы не обязана быть более трех метров. Противопожарные и экологические свойства благодаря применению коаксиальных дымоходов существенно постоянно совершенствуются.

Разность между классическим и коаксиальным дымоотводом. Стрелочки означают направление воздушного движения. В коаксиальном есть специализированная труба Для воздушного притока с наружной стороны, в то время как в классическом подобной возможности нет

Другие их превосходства:

• Обычная и недорогая установка.
• Не надо ставить классический большой дымотвод, какой зачастую представляется тяжелым и большим.
• Самая большая длина трубы не будет больше 3 м.
• Превосходная стойкость к воздействию химических агрессивных веществ и большой влажности.
• Долговечность.
• Защищенность применения. Все процессы отопления выполняются в закрытой камере сгорания, вследствие чего они не могут представить опасности для человека. Добавочная вентиляция не требуется, а об дыме и угарном газе можно позабыть.
• Внутренняя труба при передаче маленького количества тепла внешней начинает остывать. Это уменьшает риск пожара в местах соприкасания трубы и моментально воспламеняющихся деталей перекрытия.
• Выбор внутренних и внешних труб различного размера достаточно богат, и поэтому для котла на газе любой мощности непременно отыщутся спутницы для надежной работы. Тоже можно заявить и изготовителях, какие радуют нас новыми усовершенствованными дымоходами.

Вид коаксиального дымо отвода на фоне стены

Требования, которые необходимо соблюдать при установке

При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.

1. Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
2. Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
3. Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;

Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.

Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.

Необходимо соблюдать следующие правила установки коаксиального дымохода.

• Максимум можно использовать 2 сгиба;
• Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
• Части дымохода должны иметь доступ при плановом осмотре;
• Дымоход не может быть выведен ниже уровня поверхности почвы;
• Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
• В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
• При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
• Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
• Нет необходимости в установке дополнительных источников проветривания

Схема монтажа коаксиального дымохода

Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы

Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами

В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.
