Дымоходы для газовых котлов: как сделать своими руками

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
тягу улучшают за счет встроенного вентилятора;
систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

конденсационные котлы;
турбированные с закрытой топкой;
парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

трубу с фланцем;
коаксиальное колено 90о;
соединительный адаптер;
настенные накладки;
уплотнительные кольца;
соединительные хомуты;
декоративную розетку;
крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.
Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.
Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.
Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Виды дымоходов

В частном доме дымоход для газового котла предназначен для утилизации продуктов горения и гарантирует:

Эффективность отопительной газовой системы;
Высокую продуктивность;
Безопасность жителей;
Обогрев жилья;
Без проблемную эксплуатацию газового котла.

Прежде чем выбрать дымоход для газового отопительного котла, надо познакомиться со всеми разновидностями:

Кирпичный. Он был популярен ранее и его почти не используют, а его монтаж требует определенных тонкостей. В конструкции вытяжной трубы используют кислотоустойчивую вкладку, которая проходит по внутренней поверхности и передвигается внутри каменной кладки. Это делается для защиты, так как при горении газа образуется кислота, которая разрушает кирпич. Об этом свидетельствуют влажные темные пятна на поверхности наружной кирпичной кладки. Негативно влияют и перепады температур, образующиеся при цикличной работе котла. Его преимущество — простая конструкция, оперативное монтирование, доступная стоимость;

Внимание! Очень важно смонтировать емкость для конденсата ниже патрубка котла

Пластиковые модели реализуются в готовом виде. Сфера их применения ограничена, так как максимальная температура конденсата должна быть не больше 120 градусов. Они просты в монтаже, эффективно работают, устойчивы к агрессивной среде;
Из нержавеющей стали. Имеет большую прочность, устойчивость к агрессивной среде. Это сэндвич – система из 2 труб разных диаметров и заполненным жаростойким утеплителем. Имеет современный вид, высокую надежность;

Важно! Надо правильно подобрать марку, толщину материала, иначе дымоход в частном доме будет быстро прогорать.

Коаксиальный. Его достоинства — не образуется конденсат на внутренней стороне трубы, имеет привлекательный вид, необходимые показатели;
Керамический. В элитном строительстве применяется именно этот вид. Он надежный, доступный по стоимости, пожаробезопасный. Помимо этого, он легко монтируется.

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом

Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются, к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

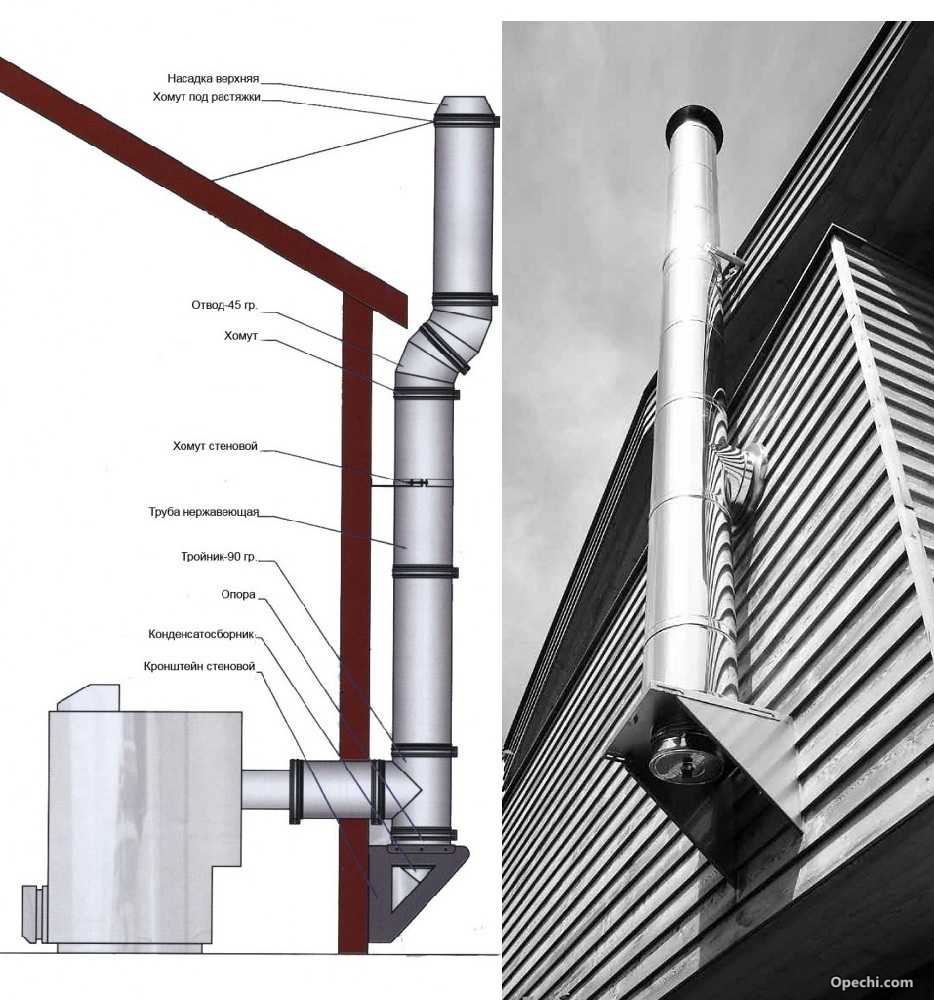

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

делается разметка для прохода трубы;
выполняются отверстия по проделанным отметкам;
устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
дымоход крепится к поверхности стены при помощи специальных кронштейнов;
в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

Выбор системы дымоходов

Перед тем, как покупать, делать самостоятельно и устанавливать дымоход, нужно ознакомиться с его устройством. Точнее, разобраться, какой именно вид подходит в вашем конкретном случае.

Из кирпича

Кирпичный канал ля отвода дыма

Сооружения такого типа делают во время строительства самого здания, следовательно, конструкция должна быть предусмотрена ещё на стадии проектирования жилого дома. Это позволяет закладывать фундамент под тяжёлую трубу, и тогда ей не будет грозить просадка или крен. Но кирпич сам по себе подвержен разрушению при воздействии конденсата, образующегося при сгорании газа, да и внутренние стенки такой трубы попросту технически невозможно сделать гладкими, что опять-таки будет способствовать сбору конденсата, а не его выбросу в атмосферу. Все эти моменты подводят к тому, что без вкладыша из керамики или стали попросту никак не обойтись. Следовательно, монтаж кирпичных дымоходов для конвекционных или конденсационных газовых котлов получается самым дорогостоящим среди аналогов, хотя выглядит он, конечно, респектабельно.

Из керамических труб

Комбинированный дымоход из керамических труб

Керамика сама по себе является материалом, обладающим высокой теплопроводностью, следовательно, это только вкладыш, который укутывают теплоизоляцией, либо надевают сверху специальную скорлупу из экструдированного пенополистирола или минеральной базальтовой ваты. Для облицовки такой конструкции можно использовать специальный дымоходный кирпич, но это обходится дорого, поэтому иногда для отделки укладывают пено- или газоблоки. Такое сооружение обладает мощной механической прочностью, не реагирует на перепады температуры воздуха и действие атмосферных осадков.

Из нержавеющей трубы

Дымоход для газового котла в частном доме

Такой вариант можно назвать самым распространённым и эта популярность имеет веские основания. Начнём с того, что нержавеющая сталь нейтральна к воздействию активных химических элементов, к которым, вне всякого сомнения, относится конденсат, образующийся при сгорании газа.

Кроме этого, сталь эквивалентна самым высоким показателям механической прочности – она не трескается от ударов, на ней сложно оставить царапины и к тому же, имеет практически зеркальную поверхность. Но любые металлы являются отличными проводниками тепла, что не совсем хорошо в данном случае, поэтому такие конструкции выполняются в виде сэндвич трубы. Там в полости укладывается прослойка базальтовой ваты (это один из самых мощных видов теплоизоляции).

Подключение дымохода

Коаксиальный отвод дыма

Коаксиальный отвод дыма на стене кирпичного дома

Коаксиальные дымоходы тоже сделаны по принципу сэндвич трубы – одна из них (наружная) служит для пропуска воздушного потока, обеспечивающего горение, а другая предназначена для выброса в атмосферу продуктов сгорания, в том числе конденсата. Такую систему можно назвать самой лучшей по техническим характеристикам, которые повышают безопасность эксплуатации газового котла и всего сопутствующего оборудования. На данный момент коаксиальная труба более всего соответствует требованиям эксплуатации газового оборудования для отопления дома и ГВС.

Примечание. Какой бы дымоход для газового котла в частном доме и вытяжную трубу вы не выбрали, они должны соответствовать СНиП 2.04.05-91, иначе газовое хозяйство, чьими услугами вы будете пользоваться, не одобрит подключение отопительного агрегата. В том случае, если вы захотите выполнить все работы своими руками, вам лучше посоветоваться со специалистом, который сможет посоветовать рациональность выбора того или иного варианта с привязкой к вашей котельной.

Особенности конструкции разных типов дымоотводов

Выбранный материал определяет срок эксплуатации и эффективность всей отопительной системы здания.

Традиционные кирпичные дымоходы отличались огромным весом, сложностью возведения эксплуатации. Кроме того, шероховатость поверхности канала создавала дополнительное сопротивление потоку и снижала тягу на 15-40% относительно сладкого металлического или керамического канала такого же сечения. Создаваемые завихрения приводили к повышенному осаждению сажи и влаги и вели к более частым прочисткам.

Каналы из нержавеющих сплавов, обильно легированных молибденом, отличаются повышенной стойкостью к кислотам конденсата.

Если такой канал поместить внутрь другого канала, а промежуток между ними заполнить огнестойким термоизолятором, то эффективность такой сэндвич- системы только возрастет. Теплоизоляция защитит воздух помещений и строительные конструкции от перегрева, а сам канал- от излишнего перепада температур, ведущего к образованию конденсата.

Такая конструкция идеально подойдет для установки снаружи здания.

Крайне нежелательно подключение нескольких источников тепла к общему дымоходу. На такое решение иногда приходится идти при устройстве отопления в уже построенных зданиях.

При новом строительстве к каждому котлу, печи или камину следует предусмотреть отдельный дымоход. Это исключит возможность образования обратной тяги.

При реконструкции традиционных кирпичных дымоходов их часто используют в качестве канала для установки современных керамических или нержавеющих дымоотводов.

Другие требования при расчёте дымохода

Рассмотрим другие требования, которые необходимо соблюдать при расчёте дымоходного канала для газового отопительного прибора

дымоотводная коммуникация для аппарата, функционирующего на газу, должна заканчиваться вертикально расположенной трубой. Это необходимое правило для нормального отвода продуктов сгорания;
в такой коммуникации разрешается определённый наклон (до 30°). Отклонение дымоотводной коммуникации в стороны должно составлять не более 1 м;
показатель сечения участков, расположенных под наклоном ни в коем случае не должен быть меньшим, чем аналогичный параметр вертикальных труб;
показатель сечения канала должен быть не меньшим или превышать аналогичный параметр выхлопной трубы отопительного прибора;
сегмент дымохода, располагающийся в горизонтальной плоскости, должен иметь уклон к котлу (2 см на 1 м длины канала);
горизонтально расположенные сегменты дымовыводящего канала должны в обязательном порядке оснащаться смотровыми окошками (ревизиями);
в нижней точке вертикальной коммуникации обязательно должен быть установлен соединительный элемент — тройник, оснащённый отверстием для удаления конденсата;
круглые дымоходы имеют минимальное сопротивление и осуществляют наиболее качественное удаление продуктов сгорания газовой отопительной аппаратуры;
категорически запрещается наличие стыков дымохода на уровне межэтажных перекрытий;
в точках поворота системы так же, как и в случае с горизонтальными участками, необходимо устанавливать смотровые люки.

Для дымовой трубы важно отсутствие большого количества изгибов и поворотов, колен должно быть не более трех

Руководствуясь вышеперечисленными правилами, можно выполнить качественную установку дымоотводной конструкции для газового отопительного агрегата.

Устройство дымохода сквозь стену

Данный способ устройства дымохода более простой. Работу следует начинать с того, что проделать в стене отверстие нужного диаметра (на 2-3 см больше трубы, чтоб влезла теплоизоляция для утепления). Это очень ответственный этап.

Через отверстие в стене вставляется одна деталь дымохода и сразу же изолируется. После этого можно нарастить тубу, выходящую на улицу. Это делается путем последовательного соединения остальных дымоходных труб и фиксации их к стене кронштейнами. После сооружения конструкции достаточной высоты, на ее конец устанавливается наконечник, защищающей дымоход от осадков. Очень хорошо, если трубы, находящиеся на улице, дополнительно обрабатываются антикоррозийным покрытием по всей высоте.

Вывод дымохода через стену

На последнем этапе дымоход непосредственно подключается к котлу. Это сделать несложно, если отверстие в стене проделано правильно. Присоедините оставшуюся в помещении трубу к патрубку котла и тщательно изолируйте ее.

Что делать при замерзании трубы

Сейчас давайте разберёмся, как использовать газовый котёл, чтоб не замерзала коаксиальная труба. По сути, если труба установлена правильно (с уклоном), то при небольших морозах замерзания не будет, но если температура падает до 25-30⁰, то весьма вероятно, что конденсат будет замерзать. Что можно сделать в таких случаях? Выход есть – нужно снять оголовок и удлинить систему на 5-10 см трубу. Что это даст? Продукты сгорания будут остывать и не будет перепада температур, которое образовывает сосульки. Делается это очень легко, если, конечно, в наличии у вас есть нужный материал. Сосульки на конце грозят затуханием котла, так как перекрывается выход и вход. Обычно это происходит ночью, когда наиболее холодно, и вы даже не поймёте, что котёл уже не работает.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
диаметр внутри конструкции зависит от разновидности газового оборудования;
при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

труба состоит из отдельных элементов, которые соединены специальной мастикой;
утеплитель выполняется из минеральной ваты;
кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

повышение производительности системы отопления;
полная безопасность;
если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.
