Об автоматике для электрокотла и регулировке мощности

Виды котлов

Виды котельного оборудования:

газовое. Высоко эффективное, но в домашних условиях изготавливать не стоит. Агрегаты относятся к устройствам повышенного уровня опасности. Создание требует навыков, технологий;


Газовый котел

  • электрокотлы. Неприхотливые в вопросе создания, эксплуатации. Сделать собственноручно отопительный прибор можно. Повышенных требований к безопасности нет;
  • жидкотопливное. Конструкция проста. С выполнением работ справится любой мужчина. Сложность в регулировке форсунок;
  • твердотопливное. Эффективны, универсальны. Просты в эксплуатации, изготовлении. Легко модифицируются, перестраиваются на другое топливо. Агрегаты также применяют для обогрева промышленных площадей.

Хорошие технические параметры у жаростойкой нержавеющей стали. Но она дорогая. Для обработки материала необходимо оборудование. Можно выбрать чугун.

При самостоятельном изготовлении, лучше взять листовую сталь или трубу толщиной не менее 4 мм. Свойства чугуна хороши. Прост, легок в обработке. С ним справятся обычные бытовые устройства.

ЭЛЕКТРОДНЫЕ КОТЛЫ ОТОПЛЕНИЯ

Электродные котлы наиболее компактные из всего семейства систем электрического водяного отопления. Они надежны, по причине простой конструкции. Принцип их работы отличается от всех остальных классических электронагревателей. Нагрев теплоносителя реализуется при помощи двух электродов, через которые протекает переменный ток.

В качестве теплоносителя применяется электролит, отвечающий ряду требований. Теплоноситель должен иметь определенную плотность (количество солей) от которой зависит содержание ионов, последовательное сопротивление электролита. Сам раствор солей должен быть чистым — свободным от механических примесей.

Производители рекомендуют использовать «фирменные» жидкости со строго определенными характеристиками. Иногда пользователи покупают концентрат, который разводят до необходимой консистенции. Электродные электрокотлы бывают как одно так и трехфазными, их мощность не превышает 16 кВт.

Достоинства электродных технологий:

Компактность — внешний диаметр корпуса не намного превосходит диаметр основной магистральной трубы теплосистемы дома.

  1. Доступная стоимость — наиболее дешевые из всех электрокотлов.
  2. Имеют простую конструкцию и высокую надежность.
  3. В случае утечки теплоносителя и критического снижения его уровня электродный котел сохраняет работоспособность.
  4. При применении электролита с неоптимальными эксплуатационными значениями на электродах появляется накипь. Она ведет к небольшому снижению мощности, но не приводит к выходу из строя.
  5. Система отопления имеет низкую инертность. Это позволяет обогревать помещение более интенсивно, эффективно выполнять регулирование в автоматическом режиме.
  6. Оборудование имеет высокую устойчивость к изменениям напряжения в сети электроснабжения. Падение напряжения на величину критическую для других типов котлов приводит к незначительному снижению мощности.

Недостатки электродных котлов:

Этот тип электрических отопителей невозможно подключить через устройство защитного отключения (УЗО) так как в результате эксплуатации возникают значительные токи утечки. Поэтому вероятность поражения электричеством более высокая, чем у ТЭНовых и индукционных котлов.

Необходимо контролировать уровень сопротивления жидкости. По этой же причине невозможно применять антифризы. Цена специального электролита или его концентрата высока.

В результате эксплуатации происходит износ электродов, изменяются характеристики теплоносителя. Это требует периодической замены расходных материалов, примерно, один раз на три четыре сезона. В процессе электролиза образуется небольшое количество газов, которые выходят через автоматический воздухоотводчик.

Некоторые из этих газов токсичны, поэтому в месте установки нагревателя необходимо организовать тщательную вентиляцию.

Потребление электроэнергии такого котла зависит от электропроводности жидкости. При повышении температуры увеличивается электропроводность, поэтому температура теплоносителя должна составлять 55°С-65°С. При ее превышении расход электроэнергии многократно возрастет. Это оборудование трудно контролировать по параметрам нагрева. Управление производится путем регулировки потребляемого тока.

Где установить и как

Разные модели имеют разную мощность, которая влияет на то, какая им будет нужна линия. По этому критерию сегодня выделяется два вида электрокотлов: напольные и настенные. Первый вид отличается высокой мощностью (более 60 кВт), второй, соответственно, меньшей (от 5 до 60 кВт).

Важно: для электрогенератора любого типа мощностью более 12 кВт необходима трехфазная сеть. В остальных случаях достаточно двухфазной

Кроме того, при установке нижний патрубок должен располагаться ниже радиатора, чтобы вода (масло или антифриз) не задерживалась в системе.

Что касается места установки, это может быть любая комната, главное, чтобы к устройству всегда был обеспечен беспрепятственный доступ. Однако, как показывает практика, чаще всего для этого выбирают кухню либо какое-то нежилое помещение. Гораздо важнее отсутствие на стене, где будет висеть котел, горючих материалов. Если вы сомневаетесь, что всё поняли правильно, советуем найти подходящее видео и проверить эту информацию на наглядном примере.

Подключение в электросеть

Перед началом выполнения работ по подключению теплового оборудования к электросети нужно выполнить полную проверку проводки. При выявлении слабых мест необходимо произвести ремонт. Основные правила:

для подключения используют медную проводку, сечение провода выбирается в соответствии с указаниями, данными в инструкции;
соединения с внешним кабелем производится с использованием специальных выводов, расположенных в нижнем углу слева. Тут же распложена клемма заземления с латунным болтом;
при выполнении врезки котла обязательным является устройство заземления

При этом важно проследить, чтобы контакт между корпусом прибора и латунным болтом был надежным;
в схему обязательном порядке включается регулятор температур.

Для защиты электрической части оборудования от перепадов напряжения необходимо использовать УЗО. При использовании трехфазных розеток обязательно устанавливают автоматический выключатель.

Электрокотел ресурс 6 квт схема подключения отопления

Главная / Коммуникации / Отопление / Электрокотел ресурс 6 квт схема подключения отопления

Общество с ограниченной ответственностью

ЭВПМ-3, ЭВПМ-4,5, ЭВПМ-6, ЭВПМ-9, ЭВПМ-12,

ЭВПМ-15, ЭВПМ-18, ЭВПМ-24, ЭВПМ-36

456300, г.Миасс, Челябинской обл., Тургоякское ш. 11/33, ООО «Ресурс-ЭлектроТерм»

Тел./факс., тел.28-75-55.

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления, возможны расхождения между паспортом и поставляемым изделием, не влияющие на условия эксплуатации.

Электрокотлы ЭВПМ (далее электрокотлы) предназначены для водяного отопления зданий имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,25 МПа, при напряжении трехфазной сети 380В или однофазной сети 220В. Водонагреватели могут использоваться автономно или совместно с отопительными котлами, работающими на твердом топливе.

Электрокотлы изготавливаются климатического исполнения УХЛ4 по ГОСТ15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от +1 0 С до +35 0 С и относительной влажности воздуха не более 80% при температуре 25 0 С.

Электрокотлы оснащены встроенным пультом управления, предназначенным для регулирования температуры теплоносителя.

Номинальное напряжение питания

Номинальное напряжение питания

Площадь отапливаемых помещении при расчетной темп.

25 0 С и высоте помещения до 3м

Теплоноситель вода водопроводная

Срок службы электрокотла составляет 7 лет с момента ввода в эксплуатацию

Установку, подключение к электросети и периодическое обслуживание электрокотла должен выполнять персонал, имеющий квалификационную группу по электробезопастности не ниже третьей.

Подключение к электрической системе следует производить через устройство защитного отключения (УЗО) или входной автоматический выключатель, рассчитанный на силу тока в соответствии с мощностью электрокотла.

Все работы по осмотру, профилактике и ремонту должны производиться при снятом напряжении.

Корпус электрокотла и все металлические части системы отопления, которые могут оказаться под напряжением при нарушении изоляции должны быть надежно заземлены отдельным проводником, сечением не менее фазного.

ВНИМАНИЕ. Категорически запрещается использовать для заземления металлоконструкции водопроводных, отопительных и газовых сетей!. Запрещается установка запорной арматуры на трубопроводе, соединяющим выходной патрубок электрокотла с расширительным бачком системы отопления

Запрещается установка запорной арматуры на трубопроводе, соединяющим выходной патрубок электрокотла с расширительным бачком системы отопления.

5. УСТРОЙСТВО И ПРИЦИП РАБОТЫ

Электрокотел состоит из корпуса, стальной емкости, пульта управления, закрепленного внутри корпуса. В нижней части емкости, во фланце(G2 ½) смонтированы трубчатые электронагреватели, в верхней части резервуара термочувствительная трубка регулятора температуры.

Верхний и нижний патрубки предназначены для присоединения электрокотла в систему отопления (смотри рис.1). На лицевой стороне электрокотла расположена ручка регулятора температуры и выключатели мощности. На боковой части корпуса имеется отверстие для ввода в пульт кабеля питания и заземляющего провода.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

Монтаж электрокотла выполнять таким образом, чтобы к нему был обеспечен доступ для обслуживания и ремонта.

При монтаже проверить состояние и крепление проводников и зажимов, при необходимости протянуть

С целью улучшения условий циркуляции воды в системе отопления с естественной циркуляцией, электрокотел следует установить таким образом, чтобы его нижний патрубок был нижней точкой отопительной системы. Трубопроводы выполняются из водопроводных труб. Соединения труб может производиться на резьбе и сварке. При разводке труб стояки должны устанавливаться вертикально, а горизонтальные трубопроводы прокладываться с уклоном для выпуска воздуха из системы. Величина уклона должна быть не менее 10мм на 1 пог.метр трубопровода в сторону нагревательного прибора. При числе электрокотлов на системе более одного, ставится пробковый кран- задвижка на обратной линии к каждому электрокотлу.

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант. В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью,
  • если предусмотрена обвязка с буферной емкостью,
  • если предстоит соединение с бойлером косвенного нагрева,
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Подводим электрическую проводку

Очень часто котлы работающие от электричества имеют большую мощность. Собственно поэтому их прекраснее всего ставить не от розетки. Подключение электро котла обязано вестись напрямую от электрической сети, как и подключение шкафа духового. Для этого в распределительной коробке, которая ставится в доме нужно сделать новую и отдельную линию, которая будет вести к котлу. Провод прекраснее всего укладывать потайным способом, тогда проводка будет хорошо защищена от повреждений механического типа.

Если мощность вашего котла маленькая, тогда его можно присоединить даже к однофазной сети. Эту проводку очень часто можно повстречать в домах старого типа. Если котельная мощность составляет 3.5 кВт, тогда он отлично будет работать от обычной розетки. Маломощные котлы прекрасно подходят для установки в квартире.

Схемы подключения радиаторов

Для обывателей, которые не задумываются над тем, как подключены радиаторы в их собственном доме, все равно, какая схема используется. Главное для них – тепло в доме. Но, как показывает практика, именно схема подключения радиаторных батарей влияет на качество отдачи тепла. А схем две: одно- и двухтрубная.

Как сделать однотрубную систему отопления частного дома своими руками

В первую очередь надо понять, почему она так называется. По сути, однотрубка – это кольцо, в центре которого стоит котел. Трубы проложены вблизи от пола по кругу, к ним подключены батареи. Каждая из них забирает теплоноситель с одной стороны с нижнего патрубка и в эту же трубу с другого противоположного патрубка (нижнего) выдавливает уже охлажденную воду.

Скажем прямо, не самый лучший вариант, потому что имеет один существенный недостаток. В дальние от котла радиаторы поступает теплоноситель со значительно сниженной температурой. То есть, ближние батареи к котлу будут горячими, дальние теплыми. А значит, в каких-то комнатах будет прохладно.

Однотрубка с подключением радиаторов к одному контуру

Но если частный дом небольшой в 3÷6 комнат, то однотрубная система отопления в нем оправдана за счет простоты проведения монтажа своими руками, плюс небольшое количество труб, запорной арматуры и фитингов. То есть, это самый экономичный вариант в плане сооружения. Схема и порядок монтажа однотрубного отопления хоть и считаются несложными, все равно ответственность проводимых операций высокая. Особенно это касается систем с естественной циркуляцией теплоносителя

Здесь важно точно соблюсти уклон трубной разводки

Двухтрубная схема

Эта водяная система по проведению монтажных работ более сложная, плюс в ней используется большее количество материалов. Но работает она гораздо лучше, чем однотрубная. Чисто конструктивно схема расположения труб в ней – это два контура: подающий и обратный. Необходимо отметить, что оба трубопровода являются глухими и соединяются между собой только через радиаторы и нагревательный котел. По самим названиям становится понятным, что по подающему контуру к радиаторам подается нагретый теплоноситель, а по обратному охлажденный отводится в котел.

При этом подсоединяться радиаторы к подающему контуру могут по-разному. Вариант первый – схема с нижней разводкой. Это когда труба подачи теплоносителя проходит по полу с подключением к верхним патрубкам радиаторов. Обратка проводится тут же, но с подключением к нижним патрубкам отопительных батарей.

Двухтрубка с нижней разводкой

Второй вариант – схема с верхней разводкой. Это когда от котла вверх проводится трубный стояк, который переходит в контур, распределяющий теплоноситель по радиаторам. Последний монтируют под потолком или на чердаке. Обратку монтируют, как обычно, на уровне пола или в подвале.

Необходимо обозначить, что верхняя разводка – это два варианта распределения труб от стояка.

  • Когда проводится одна горизонтальная труба, а от нее к радиаторам сверху спускают стояки из труб небольшого диаметра.
  • Когда на стояке устанавливается коллектор, от которого к каждой батареи отводится свой контур. Такую систему так и называют – коллекторной. Хотя в народе можно часто услышать и другие названия – паук или лучевая схема. Кстати, специалисты считают, что это самый лучший вариант для частного дома, если ставиться задача монтажа отопления своими руками. Она самая эффективная, но и самая затратная в плане расхода труб.

Двухтрубка с верхней разводкой

Обратите внимание на фото выше. На нем четко показаны участки отопительной системы, где «1» — это общий контур, «2» — основной стояк от котла, «3» — горизонтальный участок с уклоном, обычно он располагается на чердаке. «4» — это стояки, подающие теплоноситель на радиаторы

«5» — стояки, отводящие теплоноситель от батарей и «6» — это обратка

«4» — это стояки, подающие теплоноситель на радиаторы. «5» — стояки, отводящие теплоноситель от батарей и «6» — это обратка.

И еще две разновидности двухтрубной системы – это с горизонтальной разводкой и вертикальной. Первая используется для одно- или двухэтажных строений, вторая для многоэтажных. Отличительная особенность второй перед первой – наличие высокого стояка, от которого по этажам распределяются подающие контуры.

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Схемы, используемые для подключения твердотопливных котлов

Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего подбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимального результата не нужно запоминать чертежи и схемы. Главное – понять принцип работы агрегата, а также изучить его преимущества и недостатки.

Для расчета идеальной схемы установки твердотопливного котла нужно подобрать наилучший вариант совмещения работы этого агрегата и бака аккумуляции тепловой энергии. Объяснить это можно следующим образом: твердотопливные котлы являются инертными устройствами, этим они отличаются от газовых, дизельных и электрических аналогов. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, а удержание постоянного режима в этом случае не является возможным.

Установить циркуляционный насос для принудительного перемещения рабочей среды при обвязке котла на твердом топливе также не всегда возможно по самым простым причинам. Одной из них является отсутствие ЛЭП в непосредственной близости от дома или перепады напряжения в электрической сети, неподдающиеся стабилизации с помощью специальных устройств.

Стоимость системы отопления без дополнительного оборудования существенно ниже, но монтаж таких систем требует более внимательного подхода к процессу, так как требуется обязательное соблюдение уклонов.

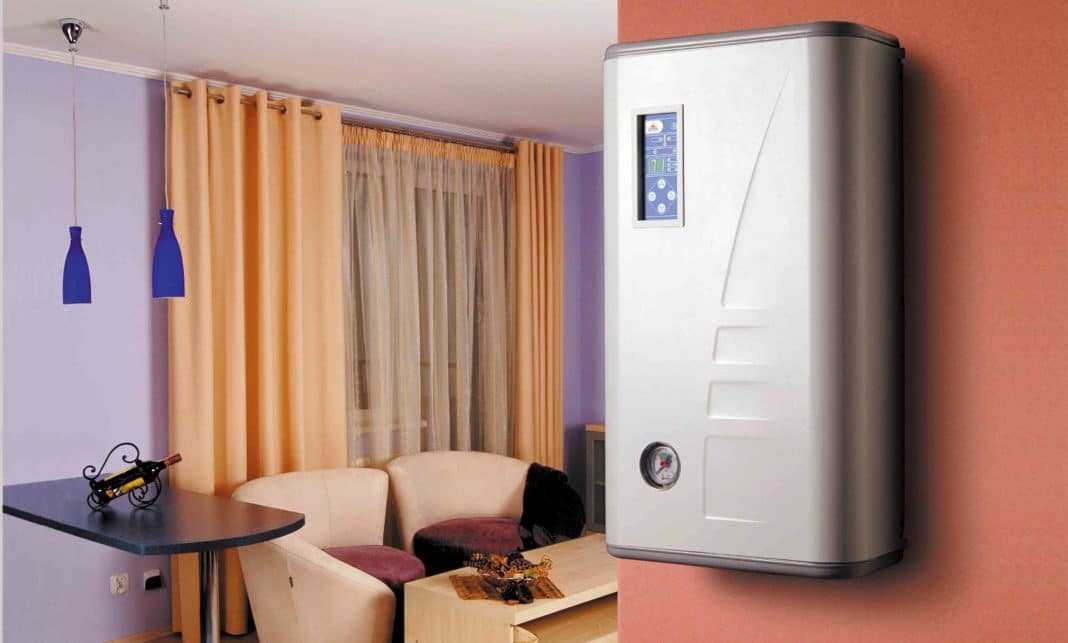

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

  • высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации,
  • широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины,
  • не требуется разрешение для монтажа конструкции,
  • безопасность эксплуатации, простота монтажа и обслуживания,
  • экологичность оборудования.

Электрические котлы имеют высокий уровень КПД

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Схема обвязки («классический» вариант)

Схема подключения электрокотла должна обеспечивать отсутствие значительных перепадов температуры. Чаще всего используются двухконтурные котлы. проходя по малому контуру, вода (масло или антифриз) нагревается, после чего идет по большому. Это в схеме тоже нужно учесть.

Обвязка электрокотла предполагает наличие:

  1. Кронштейнов;
  2. Фильтра;
  3. Запорной арматуры;
  4. Клапанов (обратных и предохранения);
  5. Бака расширения;
  6. Насоса (если требуется);
  7. Термометра и манометра;

Выделяют следующие типы обвязки:

  1. С установкой контура горячей воды (масла или антифриза): перед тем, как поступить в кран, теплоноситель проходит через электрокотел;
  2. С подключением к системе теплого пола;
  3. Обычное подключение к электросети.

При обвязке двухконтурного котла ее тип обусловливается моделью (со смесителем или без). Его достаточно сложно установить дома своими руками, поскольку здесь наряду с правильностью подключения к электросети приходится контролировать еще и подключение к ГВС.

Схема подключения электрического котла своя у каждой модели (она прилагается при покупке вместе с устройством). Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. За 5-30 тысяч рублей специалисты выполнят такую работу. Зато, если совершить ошибки на первом этапе, можно впоследствии не только понести гораздо большие расходы, но и подвергнуть опасности себя и других жильцов частного дома.

Последовательность работ

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

  1. К патрубкам подсоединяются трубы системы отопления.
  2. В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

  1. Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
  2. Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Где поставить котел?

Выделять специальное помещение для установки котла не требуется. Установить его возможно на кухне или в другом нежилом помещении. Основное требование: наличие удобного доступа для подключения труб. Сегодня можно приобрести два варианта исполнения котлов:

  • настенные, мощностью от 5 до 60 кВт, они могут быть использованы для помещений, площадь которых менее 600 квадратных метров;
  • напольные, мощностью от 60 кВт, их используют для просторных домов.

При установке настенного агрегата нужно выполнять следующие требования:

стена должна быть выполнена из негорючего материала;

  • аппарат устанавливают на монтажную планку, входящую в комплект поставки;
  • при правильном расположении по бокам котла должно быть оставлено свободное пространство шириной не мене 5 см, вверху и внизу – 80 и 50 см соответственно. Перед наружной стенкой котла должно быть оставлено свободное пространство шириной 70 см.

Особенности электрического отопительного оборудования

Бытует распространенное мнение о том, что все виды электрических нагревателей обеспечивают экономию около 30-40%, и монтаж электрического котла отопления будет максимально выгодным. Описанные значения велики, и в теории они позволяют сэкономить на отоплении солидную сумму.

Как правило, за причину такой экономичности выдается уменьшенная мощность – т. е. при расчете отопительной системы нужно принимать, что для обогрева одного квадратного метра помещения требуется около 60 Вт энергии вместо положенных 100 Вт.

Все сказанное в предыдущем абзаце – это ошибочное мнение большинства пользователей. Сравнивать устройства прямого нагрева по параметру экономичности нецелесообразно, поскольку они все будут равны. В основе этого утверждения лежит закон сохранения энергии, согласно которому энергия не может возникать на ровном месте и исчезать в никуда.

Применительно к электрическим нагревательным устройствам это означает, что вся выработанная энергия будет переработана в тепло.

Конечно, это явление будет сопровождаться определенными потерями – все же часть тепла обязательно рассеется в воздухе, а не передастся теплоносителю. Вот только объем потерь напрямую зависит от утепления корпуса устройства, а не от вида отопительного оборудования. Кроме того, вышедшее наружу тепло напрямую будет прогревать помещение, где установлен котел.

Если рассматривать проблему с другой стороны, то отопление предназначено для компенсации тепловых потерь, количество которых определяется:

Резюмируя, можно определенно сказать, что тип источника тепла не имеет никакой взаимосвязи с требуемой для отопления здания тепловой мощностью – а это значит, что хваленая экономичность электрических устройств попросту отсутствует.

Впрочем, это касается только эффективности – каждому электрическому устройству свойственны особые эксплуатационные качества:

Электрические радиаторы.

Такие устройства нагружают электросеть равномерно, поэтому никаких требований к проводке не предъявляется.

Индукционные котлы. Подобное отопительное оборудование отличается компактностью и надежностью. Последнее качество обуславливается тем, что в теплообменнике нет нагревательного элемента, а контроллер питания и катушка располагаются снаружи, поэтому вода не оказывает на них никакого влияния.

Кроме того, индукционные котлы могут работать с любым теплоносителем.

Электродные котлы. Отличаются наименьшими размерами. Таким котлам требуется постоянная замена электродов, поскольку они со временем растворяются в воде.

В качестве теплоносителя может использоваться только вода, содержащая определенное количество солей.

ТЭНовые котлы. Основной проблемой котлов с ТЭНами является постоянное отложение накипи на нагревательных элементах (данный фактор неактуален для закрытых отопительных контуров, в которых количество солей изначально ограничено). Кроме того, эти устройства имеют довольно крупные размеры.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.
