Использование коллекторного узла в системе теплого пола

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Схема работы коллекторной трубы для сбора теплоносителяИтак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2. От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

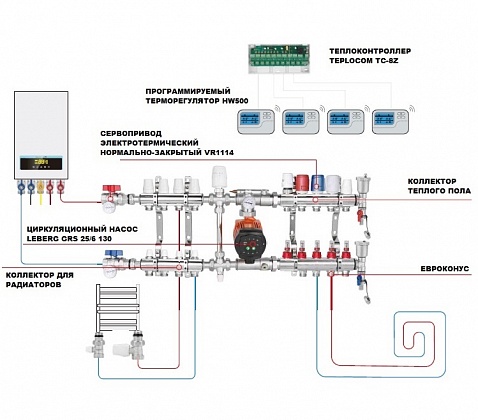

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

• Сколько веток отопления будет подходить к отопительному котлу.
• Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
• Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
• Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
• Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
• Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
• Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
• Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Суть и устройство коллектора

Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.

В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.

Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.

Для понимания работы узла следует подробнее разобрать его состав. По сути, это две расположенные горизонтально трубы, подключённые к подаче теплоносителя и к его обратной линии. Детали и составные части коллекторов делают из таких материалов как:

• антикоррозийного сплава или нержавеющей стали;
• латуни;
• никеля;
• специализированной пластмассы.

На подающей трубе располагают отводы с термостатическими клапанами, а на трубе обратной линии – ответвления с сенсорами протока. На клапанах подачи размещены колпачки для ручного регулирования протока. Закрутив регулятор, пользователь вручную перекрывает линию подачи на определенную петлю обогрева. Сенсоры протока обратной линии позволяют визуально наблюдать за объемом протекающей воды и выполнить гидравлическое балансирование системы.

Контроль за температурными показателями и показателями давления осуществляют путем монтажа термометра и манометра. Для выпуска воздуха из узла устанавливают специальный кран.

Другие элементы системы могут поставляться на усмотрение поставщика. Например, компания Рехау практикует полную комплектацию узла в сборе. Так узел насосный смесительный PMG-25 состоит из:

1. 3-ходового смесительного вентиля kvs=8,0 м3/ч Dy=25 с 3-позиционным сервоприводом 230В (переменного тока).
2. Энергосберегающего насоса с регулированием напора от 1 до 6,2м, энергопотреблением от 1 до 45Вт.
3. Термометров на обоих линиях – подачи и возврата теплоносителя.

А его отдельные детали сразу смонтированы с уплотнениями и прошли испытания давлением.

Принцип работы комбинированного смесительного узла

Работа насосно-смесительного узла с коллектором устроена так: теплоциркулирующая жидкость протекает по всем петлям обогрева с помощью насоса. Контурный контроль расхода регулируют автоматически или в ручном режиме. Если температура теплоносителя снижается до установленного значения и ниже, двух- или трехходовой клапан узла, плавно открываясь, подмешивает горячую воду системы. При этом теплоноситель обратной линии перетекает в первичный контур общей сети.

Возникающие неисправности или резкое повышение давления отсекаются предохранительными клапанами, возможностями байпаса и другими методами до восстановления гидравлического баланса системы. Эти действия сохраняют работоспособность системы, расход теплоносителя и нормальную работу циркуляционного насоса.

Отличие насосно-смесительного узла от гидрострелки

До появления устройств автоматического смешивания потоков подачи и обратной линии теплоносителя в широком пользовании было устройство под названием – гидрострелка.

В смесительном насосном узле осуществляется разделение потоков принудительно, непрерывный поток носителя делится только за счет движения самой воды. А в гидрострелке создается область со свободным положением воды и разгоняется теплоноситель по средству насоса от одной зоны к другой.

В узле смесителя вода сразу смешивается с двух потоков в один, а в гидрострелке смешивание мгновенно не осуществимо.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Обзор и настройка насосно-смесительных узлов – вебинар 23.12.2019

Watch this video on YouTube

Регулировка насосно-смесительного устройства:

• Снимаем терморегулятор, он может повлиять на регулировочный процесс.
• Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Ставим вентиль на максимум

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов

• Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
• Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Выбор устройства

Зависит от трёх показателей: основного компонента устройства, количества контуров и необходимых функций прибора.

Материал

Сначала нужно обдумать основные параметры, сделать расчёты, затем выбирать из трёх вариантов:

• нержавеющая сталь;
• латунь;
• пластик.

Первый — качественный, прочный и долговечный, но дорогостоящий материал. Латунь обладает большей хрупкостью, хотя значительно дешевле. Пластик имеет схожие с предыдущим вариантом характеристики, хотя качественный продукт крепче.

Справка! Выбор устройства частично зависит от производителя. Качественные устройства стоят достаточно много, но при этом надёжны.

Число подключаемых контуров

Для расчёта нужно составить проект системы. Количество слотов — сумма ответвлений цепи, исходящих из коллектора. Достаточно сложить количество комнат, в которых планируется использовать тёплые полы, добавить радиаторные контуры, если предусмотрено их подключение.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом.

Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

Слева на фото – компланарный коллектор для распределения теплоносителя по ветвям, справа – готовый коллекторный модуль с гидрострелкой В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Гребенки для радиаторных и напольных систем – из нержавейки, латуни и пластика

Рейтинг коллекторов для отопления. Осторожно, подделка! Выбираем коллекторы для отопления и водоснабжения

Залогом долгой и бесперебойной работы систем отопления и водоснабжения является не только правильный монтаж и эксплуатация, но также качество используемого оборудования и соединительной арматуры: коллекторов, фитингов и др. Сегодня на рынке появились производители и продавцы, предлагающие контрафактную продукцию известных брендов. Как отличить подделку?

Хромированный латунный коллектор с регулирующими вентилями на отводах серии MULTIFAR разработан специалистами завода FAR Rubinettterie S. p. A. (Италия) и запатентован в 1990 г. Сегодня FAR выпускает три типа коллекторов: с отводами с метрической резьбой М24?19, с отводами с трубной резьбой под плоскую прокладку и с отводами типа eurokonus.

Коллекторы MULTIFAR оказались популярны у потребителей и ряд недобросовестных производителей стали продавать поддельную продукцию под этой маркой. Обнаружив контрафактный товар, завод FAR Rubinettterie S. p. A. отправил несколько образцов на техническую экспертизу в ОАО «НИИ сантехники», которая подтвердила существенные их отличия от оригинальных коллекторов MULTIFAR.

КАК ОТЛИЧИТЬ ОРИГИНАЛЬНЫЙ КОЛЛЕКТОР MULTIFAR ОТ ПОДДЕЛКИ?

По результатам экспертизы УЭБиПК ГУ МВД России по Московской обл. было заведено уголовное дело по признакам состава преступления, предусмотренного ч. 3 ст. 180 УК РФ «Незаконное использование товарного знака». В ходе проведенных мероприятий была изъята крупная партия поддельных коллекторов FAR

Разница заключается в конструктивных решениях отдельных элементов коллекторов, в качестве отливки, в составе латуни. Оригинальные коллекторы FAR от некачественных подделок отличает:

1) Расточка каналов.

У оригинальных коллекторов FAR окончание канала отвода имеет форму конуса с углом 45°. У подделки расточка каналов отводов сделана резцом с почти плоским окончанием. Нередко проходные сечения неровные, а проходной канал полностью расточен вплоть до затворов вентилей.

2) Подъем затвора вентиля.

У поддельных коллекторов при полном открытии подъем затвора вентиля над седлом на 2 мм меньше, чем у оригинальных изделий. Из­за этого проходное сечение на входе в отвод со стороны вентиля получается значительно уже, что приводит к сильному гидравлическому сопротивлению и большой скорости истечения, вызывающей высокий уровень шума.

3) Регулирующая букса

Встречаются поддельные коллекторы, у которых регулирующая букса не вращается, то есть не работает. Обнаружить это можно только в процессе инсталляции, после монтажа регулирующих ручек.

4) Внешняя резьба на корпусе.

У оригинальных коллекторов FAR внешняя резьба на корпусе коническая, обеспечивающая более надежное соединение. На подделках резьба цилиндрическая.

Отличить оригинал от подделки можно и по индивидуальной упаковке. Нередко информация на этикетке контрафактного товара не соответствует действительности. Так, часто встречается неверная запись кода, в которой должен быть зашифрован тип коллектора, его диаметр и размер отводов, например 3823 134 вместо 3823 3412.

Отличить поддельный коллектор от оригинального поможет гарантия качества. Завод­производитель FAR Rubinettterie S. p. A., проставляя свою торговую марку на изделии, гарантирует его качество и длительную эксплуатацию. Так, завод FAR предоставляет, а компания «Терморос» (официальный представитель завода в РФ) поддерживает гарантию на изделия FAR из латуни на срок пять лет.

Очевидно, что распространители поддельных коллекторов MULTIFAR рассчитывают на визуальное восприятие покупателя и его неосведомленность о существующих марках и заводах­изготовителях. Контрафактная продукция, как правило, стоит дешевле оригинальной и потребители в попытках сэкономить лишают себя не только гарантии производителя, но и подвергают существенному риску свое жилье. Некачественные изделия могут служить причиной серьезных поломок и аварий в системах отопления и водоснабжения.

Покупать оригинальную продукцию завода FAR Rubinettterie S. p. A. следует только у сертифицированных продавцов арматуры FAR, список которых размещен на сайте termoros.com.
