Теплый пол без насоса

Типичные ошибки при монтаже

Иногда при установке теплого водяного контура предполагают использовать центральное отопление. Данные расчеты совершенно недопустимы, так как в радиаторах температура значительно превышает требуемые показатели для системы обогрева пола, и такое подключение может нанести серьезный вред трубопроводу. При этом в квартирах без особого разрешения монтаж в общую отопительную систему запрещен.

Нередко при установке водяного обогрева пола без смесительного узла наблюдаются сбои в рабочем процессе оборудования или система не эффективно функционирует в помещении. Такие нарушения возникают при допущении некоторых ошибок во время монтажных работ:

Укладка была произведена на достаточно неровную поверхность. При установке пола допускаются перепады, не превышающие пяти миллиметров.
Неправильно подобранный фольгированный утеплитель. Для теплоизоляции половой основы оптимальным вариантом является вспененный полистирол. После расположения материала на всей площади пола обязательно необходимо скрепить все стыки малярным скотчем.
Мощность насоса не соответствует размеру системы. Чтобы повысить продуктивность рабочего процесса теплого пола без коллекторной группы следует приобретать циркуляционные устройства с высокой мощностью.
Стяжка системы обогрева выполнена в несоответствии с необходимыми техническими требованиями. При бетонной заливке иногда уклоняются от установки демпферной ленты. Такой недочет часто становится причиной образования трещин в цементном покрытии, что приводит к тепловым потерям. Также причиной разрушения стяжки может стать включение системы раньше требуемого срока. После заливки пола раствором следует выждать не менее тридцати дней для полного застывания бетона.

При правильной установке отопительная система должна обогревать не менее 70 процентов пространства в помещении. Поэтому перед монтажом оборудования следует правильно выполнить все расчеты и наметить схему укладки.

Монтаж теплого пола без смесительного узла имеет несколько основных достоинств – простота укладки и подключения, а также снижение затрат за счет отсутствия дополнительного оборудования. Но при этом следует учитывать, что эффективность данной схемы в несколько раз ниже, чем при использовании коллектора. Но если особых запросов к обогреву помещения нет, то можно значительно сэкономить, выполнив установку водяного обогрева пола без смесительной системы.

Подготавливаем поверхность. Нюансы утепления основы

Если старый пол не подлежит ремонту, то его нужно демонтировать до основания.

Естественно, всю поверхность следует очистить. После необходимо уложить гидроизоляцию. Материал должен примерно на десять сантиметров «залезть» на стены.

Также необходимо на стене по всему периметру комнаты закрепить демпферную ленту.

Она позволяет при нагревании компенсировать тепловое расширение пола. Излишки демпферной ленты и гидроизоляции можно обрезать. Позаботьтесь и об изоляции основания пола. В зависимости от типа поверхности и расположения помещения, а еще от направления обогревательной системы утепление выбирается соответствующего рода:

Если теплый пол является всего лишь дополнением к основной системе отопления, то в качестве подложки можно применять исключительно только вспененный полиэтилен. Напоминаем, покрытие полиэтилена должно быть фольгированным отражающим.

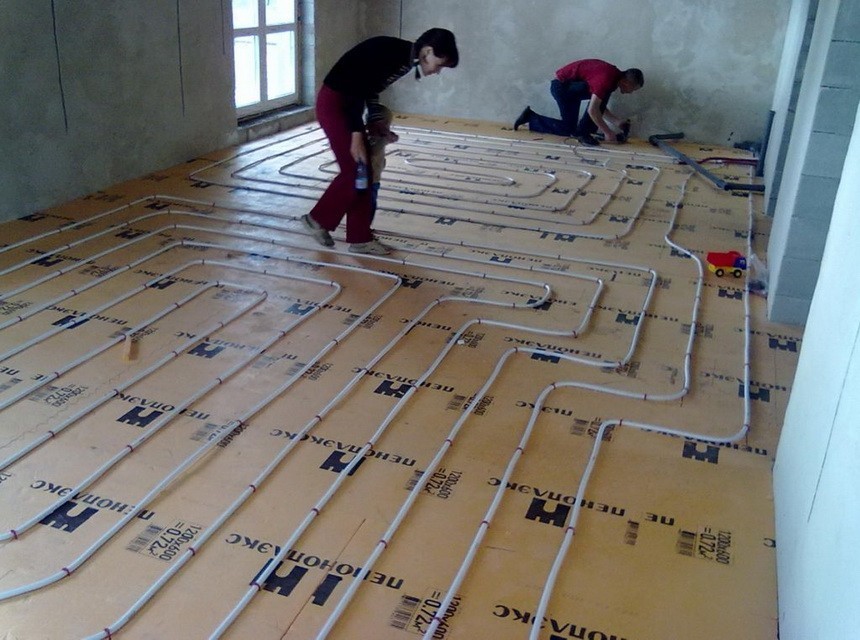

Для тех квартир, в которых этажом ниже помещение отапливается, больше подойдут листы экструдированного пенополистирола (толщина двадцать-пятьдесят миллиметров) или пенополистирола. Сойдет и любой другой прочный утеплитель соответствующей толщины.
Если вы устанавливаете систему на неотапливаемую веранду или лоджию, то нужно более основательно подойти к формированию утеплителя. Его толщина может быть до десяти сантиметров. Это либо слой минеральной ваты, либо пенополистирол.

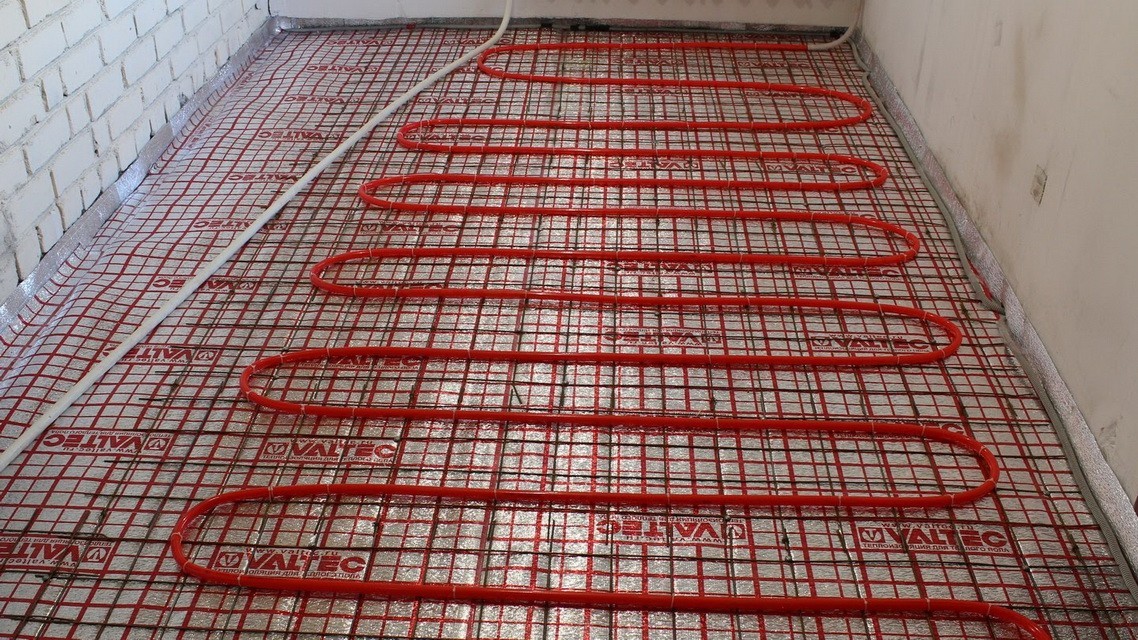

Не забываем про армирующую сетку. Она размещается поверх утеплителя. Однако в некоторых случаях можно обойтись без нее – если слой стяжки тонкий, в него достаточно добавить микрофибру и пластификатор.

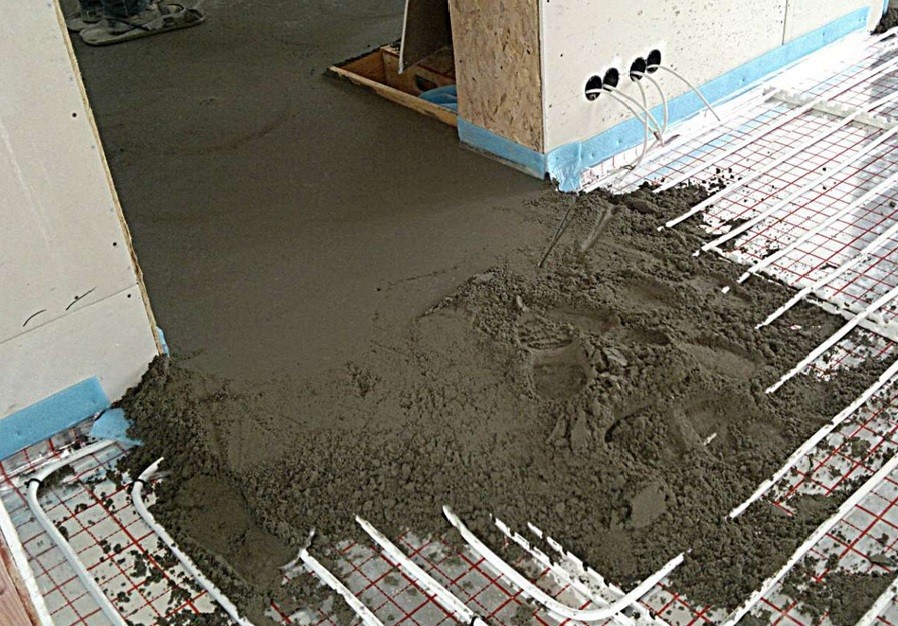

Трубопровод водяной системы теплого пола помещается в цементную стяжку

Как правильно сделать без бетонной стяжки

Долгое ожидание (примерно месяц или даже больше, если погодные условия неблагоприятны) устраивает далеко не всех. Вместо бетонной стяжки можно использовать настильное покрытие. Когда вы уложите трубы, надо будет сформировать подложку для финишного пола. Если наверху будет ламинат, используют картон и вспененный полиэтилен. Заливка под плитку тоже не обязательна. Под нее, как и под линолеум, готовят особую конструкцию на базе цементно-стружечных плит.

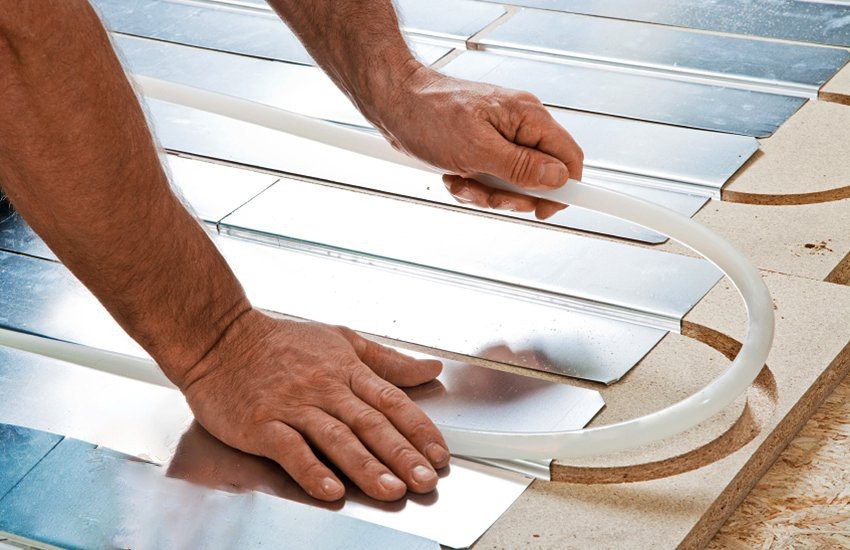

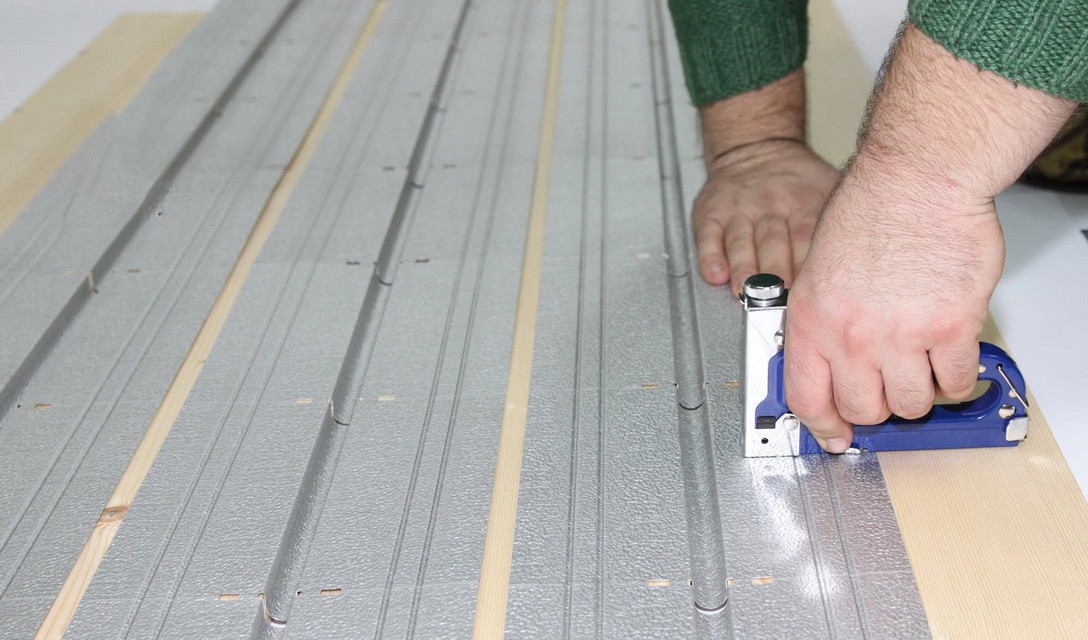

Теплый водяной пол на покрытие из дерева монтируется с использованием распределяющих пластин из алюминия. Предварительно готовят доски, в которых формируются необходимые пазы. Сделать своими руками максимально ровную поверхность в ванной комнате можно, если над трубами настелить древесно-стружечные плиты, фанеру или гипсоволоконные листы. Всегда тщательно проверяйте, соответствуют ли эти материалы санитарным нормативам.

Подключить теплый водяной пол без стяжки можно, положив трубы, как между лагами, так и на поверхности чернового пола. Модульная вариация (деревянные блоки с фрезерованными пазами) может быть заменена реечной, при которой фанерный лист покрывают рейками. Интервалы между ними служат для монтажа труб. Укладка между лагами обязательно требует использовать гидроизоляцию, утеплитель, отражательные пластины с отверстиями для прохода труб, сами трубы, лист фанеры и завершающее покрытие.

Наложение на настил так же подразумевает размещение утеплителя в разрывы лагов поверх гидроизоляции, а выше кладется фанера или черновые доски. Нюанс: обточите доски, чтобы появились каналы для прокладки труб. Отражательный слой делается из фольги, присоединяемой к доскам с использованием скоб. Трубы в каналах удерживаются поставленными сверху узкими пластинами из металла, сами пластины тоже прикрепляются к доскам.

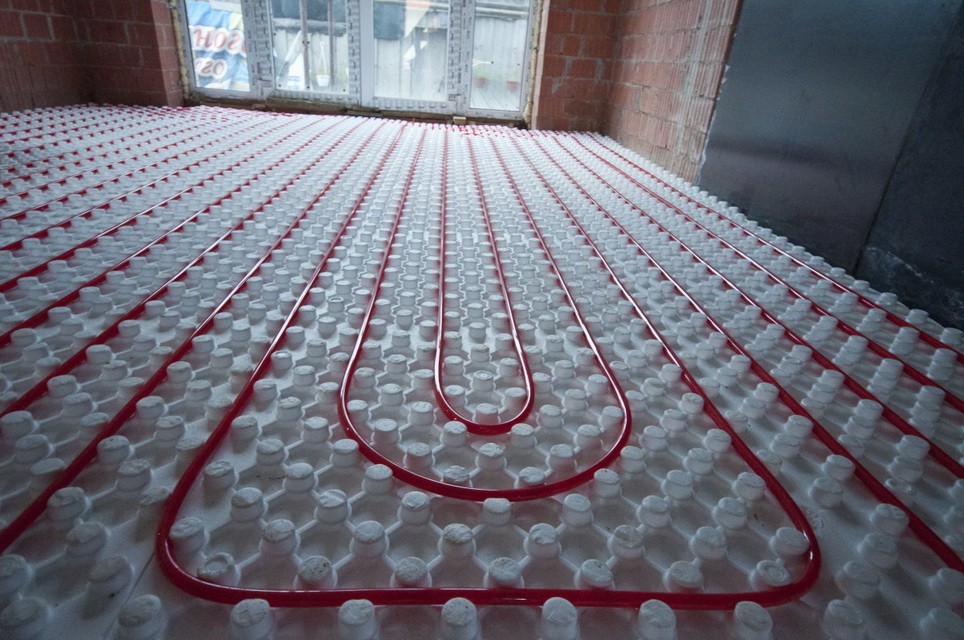

Вместо досок можно применить маты из полистирола стандартных габаритов 1х0,5 м, присоединяемые друг к другу креплением формата «замок».

Кроме двух описанных вариантов формирования обогреваемого пола без стяжки, допускается использовать подложку из пенопласта или дерева, ДСП. Легкие, относительно тонкие полы стоят дороже и не слишком прочны, но именно их рекомендуют применять:

при необходимости настилать новое покрытие над старым без демонтажа;
если высота жилища ограничена;
если скорость установки для вас критически важна;
при невозможности наладить доставку бетона должным образом;
если перекрытие пола деревянное;
если сооружение высоко, и нагрузка не может быть превышена.

Кроме облегчения конструкции, система теплого пола без стяжки имеет и еще одно неоспоримое преимущество — ее легче ремонтировать

Даже самые хорошие трубы, уложенные правильно и эксплуатируемые осторожно, могут внезапно лопнуть. Если вы хотите все-таки использовать полноценную стяжку, но не ждать 28 дней полного высыхания, стоит применить полусухие смеси. Специальные добавки в них позволяют сократить необходимое количество воды, однако стоимость подобных стройматериалов выше, чем в более простом варианте

Специальные добавки в них позволяют сократить необходимое количество воды, однако стоимость подобных стройматериалов выше, чем в более простом варианте.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

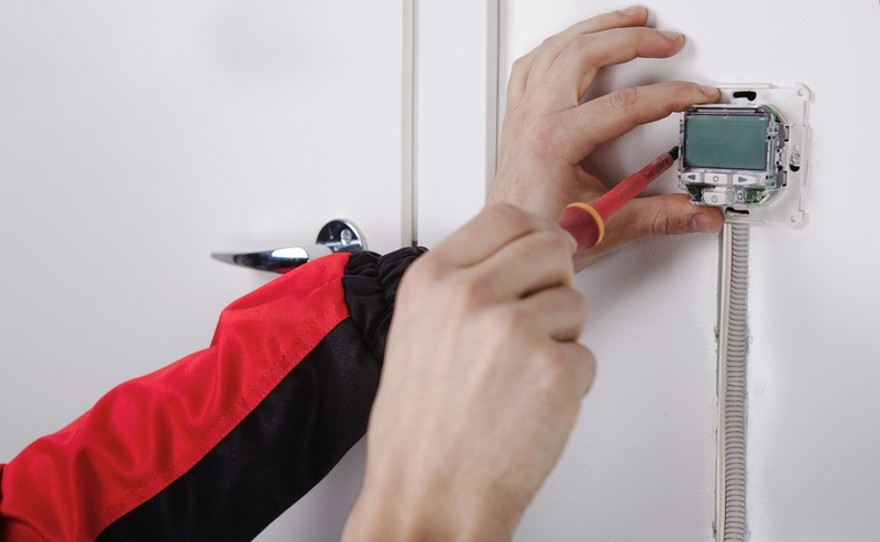

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

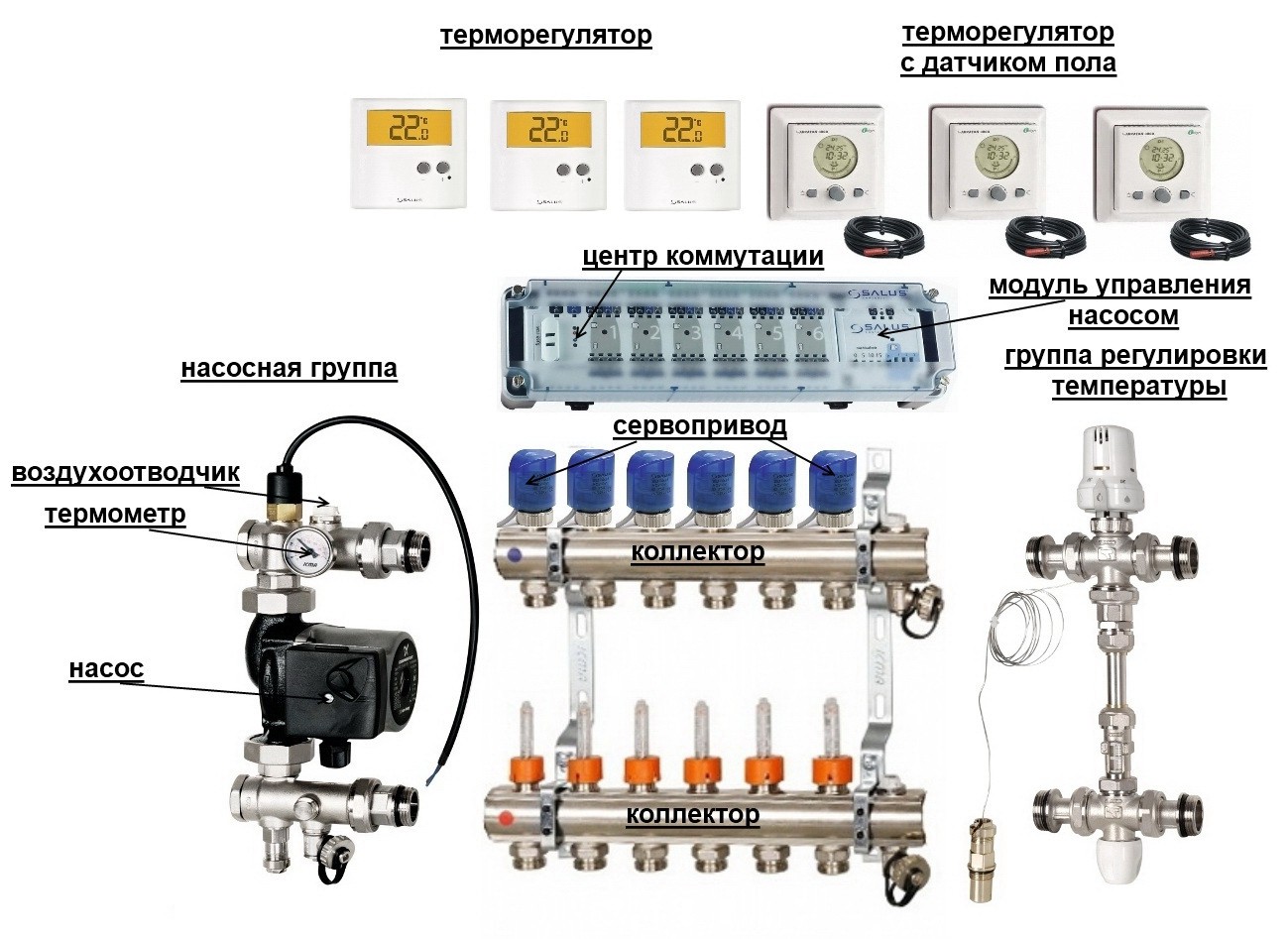

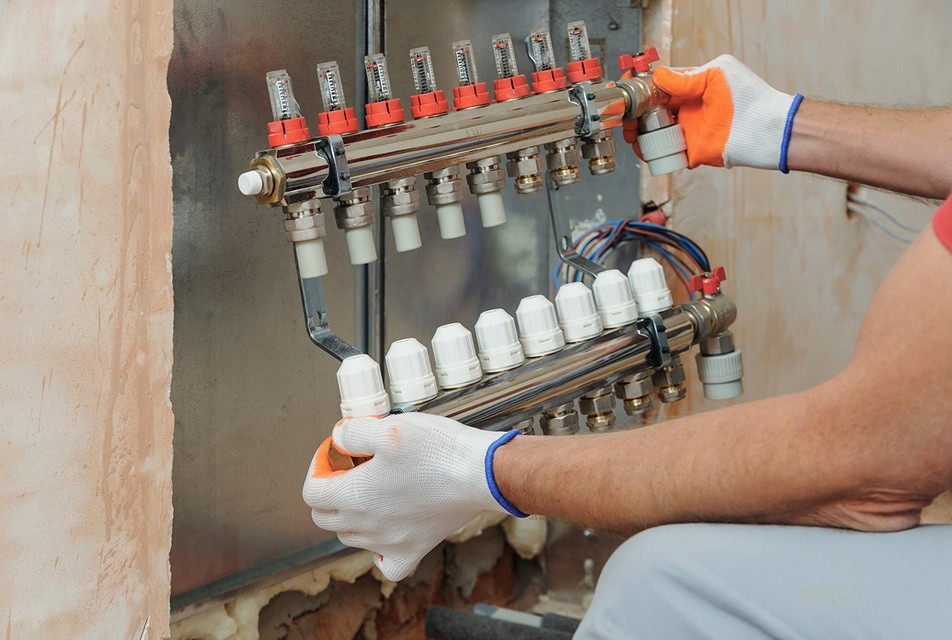

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Виды стяжки на деревянное основание

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

Устройство основания в виде стяжки из цементно-песчаного раствора;
Полусухой монтаж;
Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Читать также: Как сделать теплый пол в гараже своими руками

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

Сухой монтаж

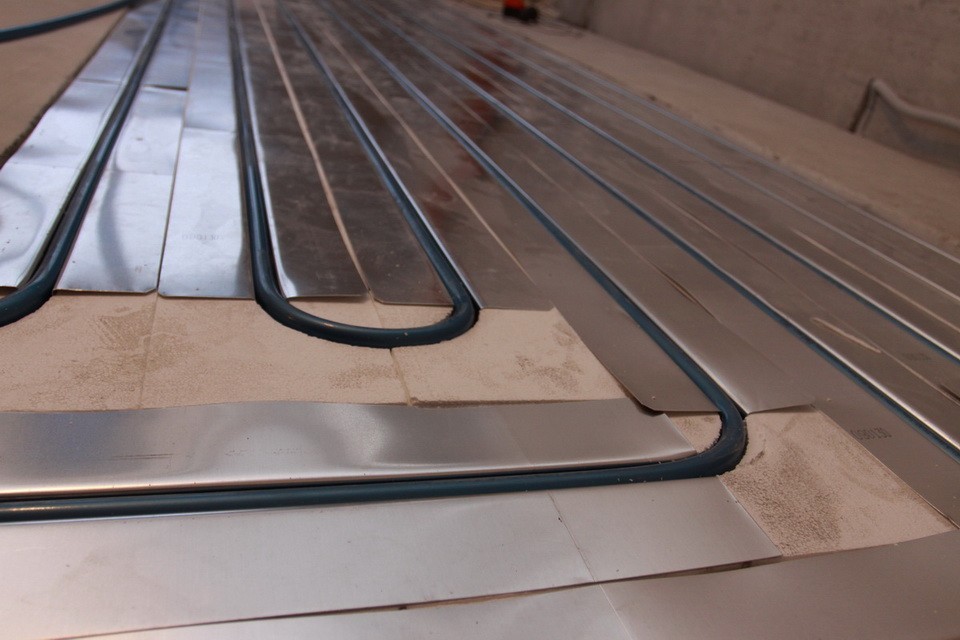

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат под теплый пол. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Вам может быть интересно: Какой должна быть температура теплого пола?

Теплый пол под ламинат в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Читать также: Теплый пол под линолеум: установка на деревянный и бетонный пол

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

Читать также: Электрический теплый пол под плитку: укладка своими руками

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие

Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом

Читать также: Коллектор на отопление: расчет и установка распределительной гребенки

Особенности водяного пола

Данный метод отопления был известен с древних времен. Примитивный водяной пол использовали римляне для обогрева римских бань. Несмотря на то, что с тех пор прошло много лет, такой метод отопления не утратил своей актуальности и является довольно востребованным среди современных потребителей. Сегодняшняя система водяного отопления пола значительно оптимизировалась — она отличается экологичностью, доступной себестоимостью, равномерностью обогрева и возможностью настройки режимов с помощью автоматических термостатов.

В общем виде, обогрев пола водяной представляет собой системы труб с различным внутренним сечением, по которым циркулирует теплоноситель. Трубы могут быть изготовлены из различных материалов. Также могут использоваться маты для теплого водяного пола цена которых составляет около 3-4 долларов за квадратный метр. Маты и трубы монтируются в пол, при этом может применяться цементная стяжка, деревянная или полистирольная система сухого монтажа.

К основным преимуществам, которые дают водяные полы с подогревом, можно отнести несколько факторов:

более равномерное распределение тепла;
использование меньшего количества энергии для обогрева воздуха;
создание оптимальной влажности воздуха;
отсутствие аллергенов и пыли;
предотвращение появления плесени и грибка.

Кроме того, водяной пол в частном доме или в квартире является экономически выгодным видом отопления. В долгосрочной перспективе затраты, потраченные владельцем на приобретение оборудования окупаются и дают возможность пользоваться недорогой и энергоэффективной системой, работа которой не наносит ущерб окружающей среде и экологии планеты.

Перед монтажом, специалисты проводят анализ помещения и составляют схему отопления, которая охватывает весь дом или отдельные комнаты. Схема отопления, разработанная специалистом-теплотехником, даст ответы на многие вопросы: какие трубы лучше для теплого водяного пола, как стоит расположить котел, а также поможет определиться с типом стяжки, форматом используемой арматуры и вспомогательного оборудования — термостатов, циркуляционных насосов, гидрострелок и т.п.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

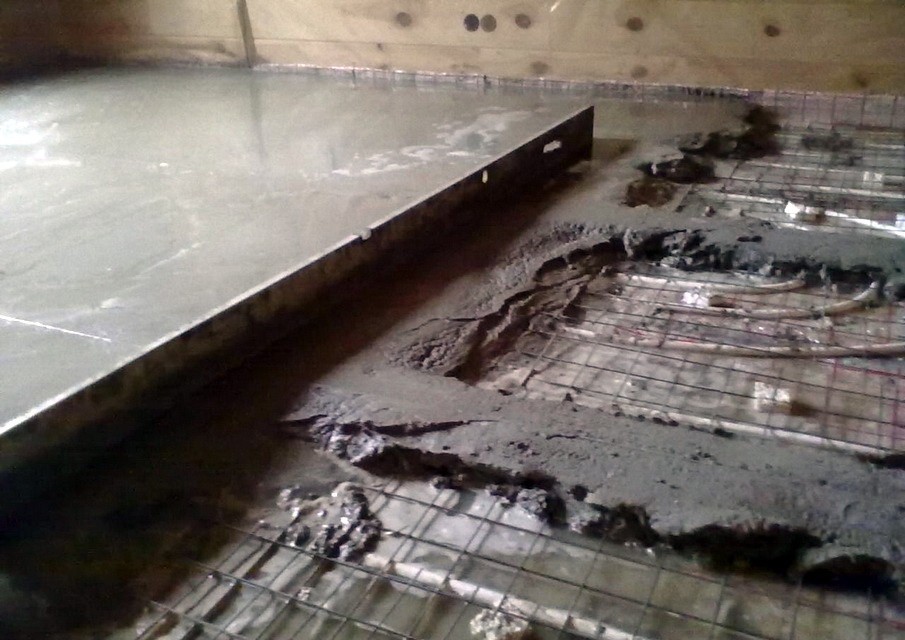

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

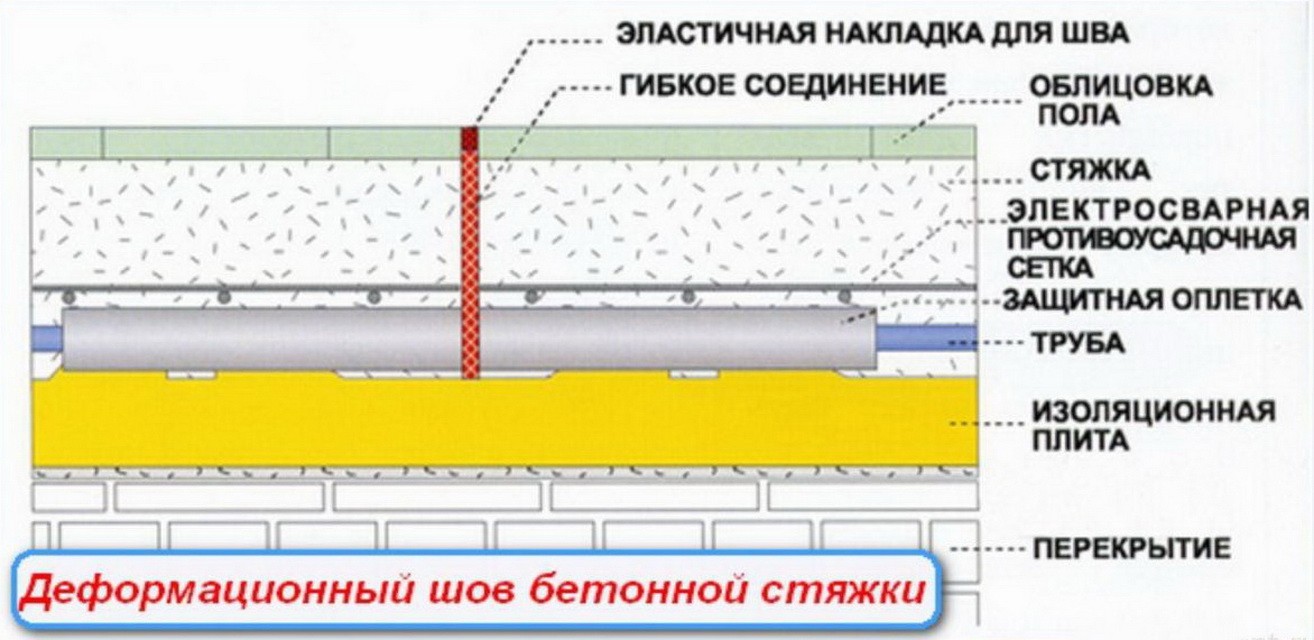

Усадочные швы оборудуются в стяжке обязательно, если:

площадь комнаты превышает 30 кв м;
есть хотя бы одна стена длиннее 8 м;
длина составляет меньше 50 или больше 200% от ширины помещения;
конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Двухходовой клапан

Двухходовой клапан (он же ходовой) — механическое устройство, которое самостоятельно отключает подачу горячей воды. Механизм рекомендован к установке в больших жилых помещениях.

Функцию отключения горячей воды выполняет термоголовка с датчиком жидкости. Как происходит регуляция? Вода, прошедшая полный круг по отопительной системе, попадает в двухходовой клапан — датчик анализирует ее температуру, и в случае необходимости добавляет горячую жидкость.

Узел подмеса для теплого пола на двухходовом клапане значительно увеличивает срок службы трубопровода и экономит расходы энергии на отопление. Плавная регулировка и маленькая пропускная способность — это вторая группа параметров, которыми отличается двухходовой клапан. Главный недостаток: отапливаемая площадь не должна превышать 200 м².

Все трехходовое клапаны рассчитаны на определенную температуру. Виды трехходовых клапанов:

Модели с невысокой производительностью (приблизительно 1–2 м³/час). Они рассчитаны на комнаты с малой площадью: от 10 до 40–50 м². Специалисты не рекомендуют устанавливать модели с невысокой производительностью для больших квартир, скажем, в 100 и более квадратных метров;
Клапаны для больших квартир имеют высокую производительность (от 2 до 4 м³/час). Кроме ручной регулировки, устройства могут управляться сервоприводом. Рассчитаны на обслуживание помещения с площадью более 100 м². Устанавливаются в больших квартирах, местах общественного питания, супермаркетах или ресторанах.
