Дровяное отопление: печное, водяное, каминное, плюсы и минусы обогрева на дровах

Выбираем топливо

Определяющим фактором функционирования твердотопливного отопления является вид топлива, которым оно будет обогревать дом. Оно может быть ископаемым – сюда входят уголь, торф, сланцы горючие, и возобновляемым – в виде дров. Система под каждый вид топлива подбирает показатели – скорость образования тепла, объем воздуха, жаростойкость стенок колосников и котла.

Когда вы выбираете топливо, которое будет использовать твердотопливное отопление частного дома, то лучше отдать предпочтение углеводородам, которые имеют максимальную теплоотдачу: уголь – антрацит, дрова – из дуба или березы. Заметим, что даже несмотря на дороговизну – такое топливо будет качественнее отапливать ваш дом, ведь от сгорания будет больше тепла, между загрузками потребуется меньше пауз, меньше золы, бункер для хранения потребуется меньше, да и дымоход будет менее засоряться.

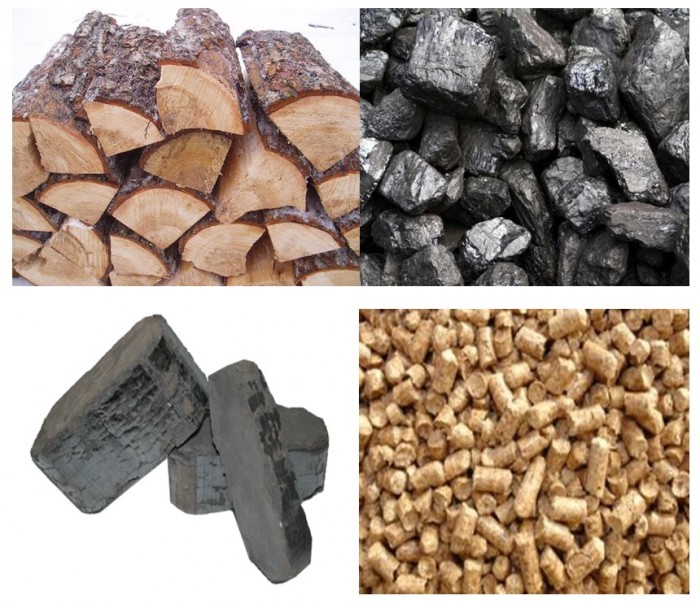

Дрова, уголь, торфяные брикеты и пеллеты — основные виды топлива для твердотопливных котлов

Характеристики

Котлы марки «Каракан» характеризуются не очень большим КПД (до 65%). Чтобы это исправить, используются новейшие материалы в производстве теплообменников, повышающие теплопроводность. Также делают более сложной форму камеры сгорания, что приводит к использованию энергии угарных газов – это сказывается на стоимости моделей в сторону подорожания.

Конструкторский отдел компании «СТЭН» пришел к необходимости унифицировать устройство котлов, чтобы использовать разнообразные виды энергоносителя. Например, модель 15 ТПЭ способна потреблять твердое топливо, снабжена плитой для варки пищи, имеет электронагреватель. Предельная мощность котла – 15 кВт.

К характерным чертам можно отнести следующие позиции:

все модели изготовлены из стали толщиной 3 мм;
котлы различаются мощностью, которая колеблется от 8 до 30 кВт;
допустимое давление в системе отопления 1-3 атм.;
водяная рубашка расположена и в районе теплообменника, и в передней части котла – это увеличивает КПД, поскольку после полного расхода топлива наружные стенки будут передавать тепло в помещение;
возможно получение горячей воды – это предусмотрено для моделей мощностью более 20 кВт;
в нижнюю часть котла можно вмонтировать газовую горелку.

Преимущества отопления с использованием котлов «СТЭН» обеспечиваются особенностями конструкции прибора. Закладка и прогорание топлива осуществляется обычным образом. В качестве источника тепла можно использовать любой вид твердого топлива: дрова, торф, уголь (каменный и бурый), кокс, а также брикеты.

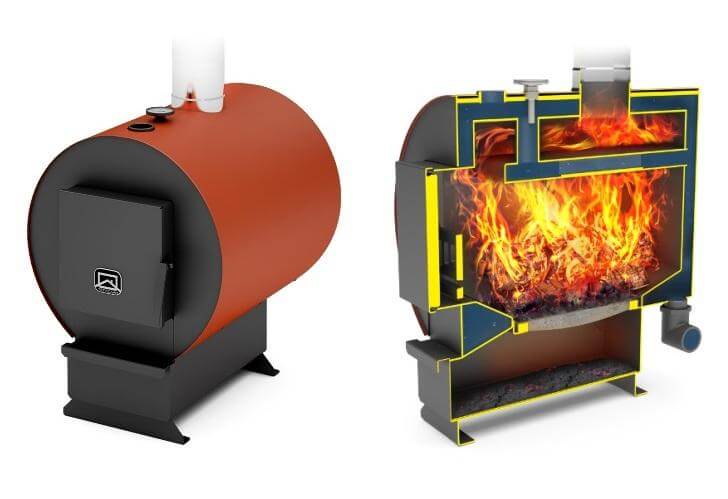

Классический «Каракан»:

не использует электричество, обладает автономным отоплением;
обеспечивает хорошее обогревание помещений: до 300 кв. м. в соответствии с мощностью котла;
простота в использовании – его эксплуатация не требует специальных знаний;
без труда проводится очистка: котел укомплектован шуровкой, совком и отсеком для сбора золы.

При этом необходимо учесть некоторые факторы.

Как правило, вид угля определен техническим паспортом. Для твердотопливных моделей рекомендуется антрацит, так как теплообменник и все устройство котла приспособлено к этому виду топлива. Однако возможно использование бурого угля, если сначала подогреть воздух, поступающий в топку.
Допускается одновременное использование угля и дров. Можно применять разный вид древесины, а также отходы (опилки, щепки, стружка). Влажность поленьев должна быть не выше 20%.
Электродровяные модели удобны тем, что при сгорании твердого топлива происходит постепенное снижение температуры, и теплообменник остывает. Тогда срабатывает автомат и включается ТЭН, который поддерживает температуру в помещении.

Классический «Каракан» можно без труда переоборудовать под газ. После снятия колосников в проем топки монтируется горелочное устройство, определяемое заводом-производителем.

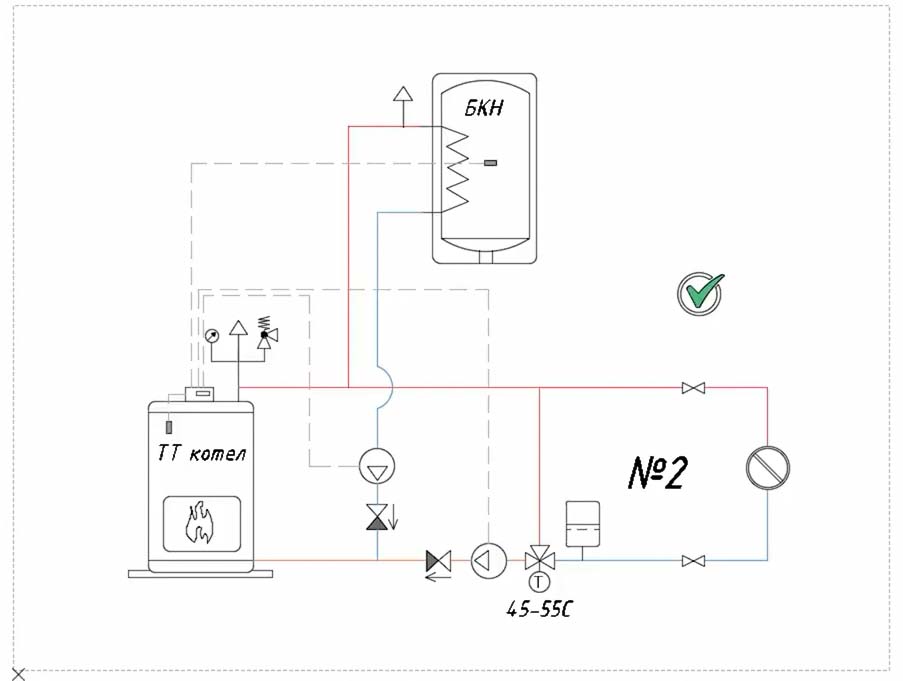

Схема №2

Практически аналогична первой схеме, главное отличие — добавлен бойлер косвенного нагрева. Загрузка бойлера происходит до трехходового клапана, т. е. между клапаном и котлом не требуется насос для загрузки бойлера.

Часто люди все-таки врезают в это место насос по той простой причине, что со змеевика бойлера будет возвращаться холодный теплоноситель, тем самым заставляя котел конденсировать. Однако, если мощность змеевика бойлера косвенного нагрева подобрана верно, то по мере роста температуры внутри змеевика бойлера его мощность будет падать, а значит, и разность температур на входе и выходе бойлера будет уменьшаться, это не позволит образовываться конденсату в котле.

Эта схема подключения твердотопливного котла обладает рядом преимуществ. Первое — возможность организовать приоритет нагрева бойлера путем отключения насоса. В этом случае вся мощность котла направляется на нагрев бойлера, ускоряя его нагрев.

Кроме того, в этой схеме можно организовать следующую логику работы. Допустим, вы греете бойлер, но одновременно идет активный водоразбор — в этом случае бойлер может греться достаточно долго, и правильным решением будет включение насоса. Теперь мощность котла будет расходоваться и на нагрев бойлера, и на поддержание температуры в системе отопления. Таким образом организуется максимально правильная и эффективная работа системы.

Плюсы и минусы котла со скелетным теплообменником

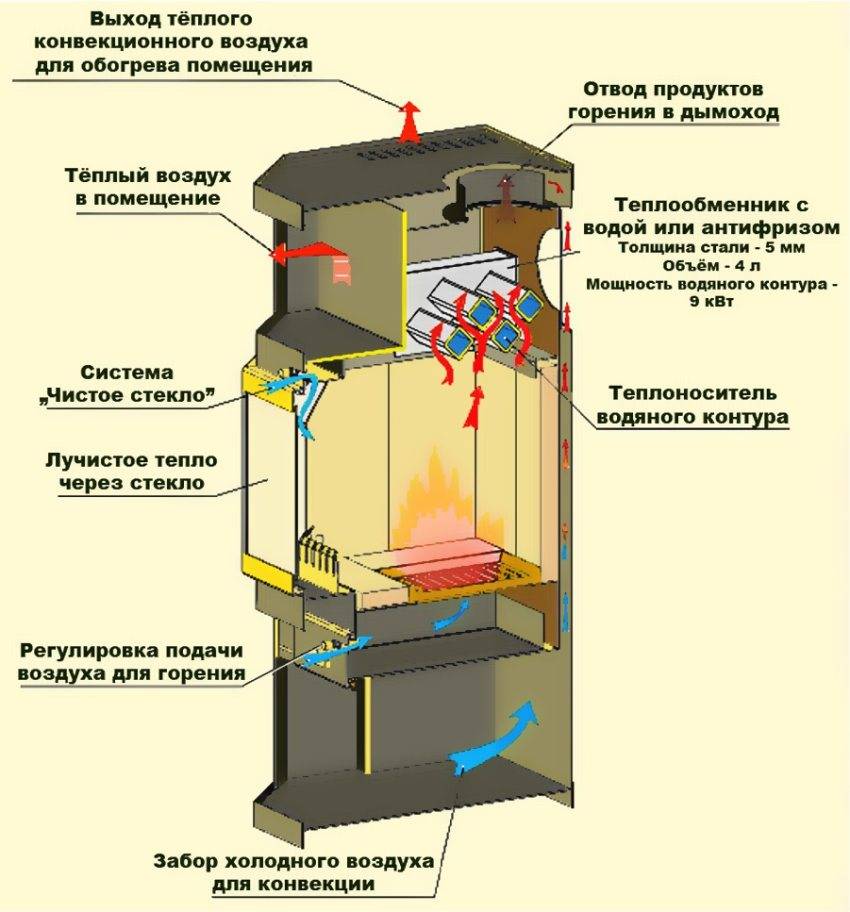

У печей оборудованных водяным контуром, которые используются для обогрева индивидуального коттеджа, существуют как преимущества, так и недостатки. Собственнику жилья необходимо их учитывать, перед тем как принимать решение об установки такого источника нагрева.

Кроме того потребуется выбрать размеры топки, которые по тепловым показателям обеспечат надежное отопление дома. При использовании твердого топлива объем топочной камеры должен обеспечить работу источника в течение 8-12 часов от одной загрузки.

Преимущества печи со скелетным теплообменником:

Низкие удельные нормы расхода топлива на выработку тепловой энергии по сравнению с обычными печами.
КПД печи с водяным отоплением может достигать КПД твердотопливного котла.
Низкая стоимость монтажа и установки за счет использования имеющейся печи и дымоотводящих каналов.
Возможность обвязки контура отопления с внутридомовой отопительной системой.
Конструктивная возможность интегрировать печь в существующий дизайн помещения.

К минусам печей со скелетным теплообменником, работающих на твердом топливе, можно отнести необходимость постоянного обслуживания печи по загрузке топлива, отсутствие системы защиты и регулирования. В связи с этим в помещении могут создаваться зоны недогрева или перегрева.

Материалы для печи

Правильно для печи использовать керамические кирпичи, допускается комплектовать их с огнеупорными шамотными. Шамотным кирпичом выкладывают внутреннюю поверхность топки, внешние стенки строят из керамического.

Для соединения камней необходим раствор. Он готовится из глины (лучше огнеупорной) и просеянного песка. Глину вымачивают в воде несколько суток, затем смешивают с песком. Точных пропорций раствора не существует, приблизительно на часть глины берут столько же песка и разбавляют ¼ частью воды. Готовый раствор должен быть весьма пластичным, но не чрезмерно жидким.

Также вам понадобятся металлические детали: чугунные решетки, заслонки, колосники и дверцы. Рассчитывая, сколько стоит потратить средств на печку, помните о том, что все материалы должны быть высококачественными.

Особенности парапетных газовых котлов

Как правило, форма парапетных котлов прямоугольная, и для того, чтобы их было удобно устанавливать, их делают как в левом, так и в правом, а возможно и в двухстороннем (универсальном) исполнении. Номинальная мощность такого оборудования не превышает 15 кВт, хотя на рынке можно встретить и образцы с показателями от 35 и выше кВт. Более конкретные модели можно посмотреть в нашем каталоге.

Изначально, парапетные котлы разрабатывались как альтернатива настенным котлам, по сравнению с которыми они менее капризны в эксплуатации и, по некоторым источникам, могут реже обслуживаться (я бы сильно не надеялся). Другое неоспоримое преимущество этого оборудования – это «независимость от дымохода», что позволяет устанавливать такой котёл в любом удобном для вас месте наружной стены. Как правило, в жилых домах чаще всего место для парапетного котла отводится в подоконной нише, где обычно стоит радиатор. От напольных и настенных (см. сравнение напольных и настенных газовых котлов) отличается коридором мощности, способом установки и, как следствие последнего, устройством дымохода. Более подробно все характеристики газовых котлов подробно изложены здесь.

На сегодняшний день, такой котёл успешно сочетает в себе функции и конвекторов и газовых котлов, и может устанавливаться и использоваться как в небольших частных домах, так и в квартирах. Правда, не стоит забывать и о том, что такой вид газового отопительного оборудования является энергозависимым, в прочем, как и для всех котлов с принудительной подачей воздуха (турбированных). Бывают одноконтурные и двухконтурные.

Котлы газовые парапетные двухконтурные

Такие виды котлов, помимо своей прямой функции – обогрева помещения, могут осуществлять ещё и горячее водоснабжение в вашем доме. Это весьма удобно, ведь, вам не придется на нужды горячего водоснабжения (ГВС) дополнительно устанавливать водонагреватель или бойлер.

Котлы газовые парапетные одноконтурные

В отличие от предыдущего варианта – эти котлы предназначаются исключительно для отопления. Так что при необходимости подогрева воды на нужды ГВС, нужно использовать дополнительно бойлер (к примеру электрический). Поэтому, если этот вопрос уже решён – это идеальный вариант газового оборудования.

Правила подключения котла к теплому полу

Подключение котла и теплого пола к однотрубной системе отопления осуществляется с применением следующих дополнительных элементов:

циркуляционный насос;
комплект фитингов;
запорные вентили;
терморегуляторы;
коллекторный узел.

Схема подключения котла к водяному теплому полу

Если решено использовать для продуцирования тепловой энергии газовое оборудование, тогда лучше всего обустроить для него отдельное помещение. Электрические агрегаты могут устанавливаться в кухне, ванной или другой комнате в доме. Не рекомендуют выбирать котел для теплого водяного пола, который работает на твердом топливе. Для нормального функционирования системы необходимо обеспечить стабильный процесс горения топлива, что весьма проблематично в данном случае.

Подключение котла и теплого пола к однотрубной системе отопления выглядит следующим образом:

Производится монтаж водяного теплого пола. Также в выбранном месте устанавливается котел.
Осуществляется монтаж коллекторного шкафа. Он обеспечит циркуляцию теплоносителя и позволит совместить теплый пол с другими типами отопления.
В коллекторный шкаф заводится две трубы. Одна предназначена для подачи горячего теплоносителя от котла, а другая – для принятия охлажденной жидкости от теплого пола. Она поступает обратно на подогрев, после чего возвращается в систему.
На каждую трубу устанавливается запорный вентиль.
С использованием компрессионного фитинга происходит подключение трубопровода от котла к вентилю. К последнему также присоединяют коллекторный узел.
При помощи фитингов подключают теплый пол к однотрубной системе.
Циркуляционный насос устанавливают на подающей трубе.

После установки всех элементов системы проверяется ее работоспособность. Если все в порядке – приступают к ее эксплуатации.

Схема №9

Вот мы и подошли достаточно плавно к главной схеме обвязки твердотопливного котла в системе отопления, которая позволит обвязать и использовать твердотопливный котел максимально грамотно и эффективно. Главное отличие схемы — наличие теплоаккумулятора. Объем теплоаккумулятора для отапливаемой площади дома до 200 квадратных метров будет находиться в пределах от 800 до 2000 литров. Точная цифра зависит от того, как часто вы планируете подходить к котлу, чтобы добавить топливо.

Явное преимущество этой схемы в том, что, используя теплоаккумулятор, тепло можно накапливать в системе и расходовать постепенно, растягивая его на несколько суток при условии, что система настроена и отбалансирована по производимой и потребляемой мощности. Кроме того, тепловой аккумулятор позволяет обеспечить максимальную безопасность работы: при аварийном отключении насосов и вентиляторов котла тепло естественным образом будет уходить из котла в аккумулятор, накапливаться там, предохраняя таким образом котел от перегрева и выкипания.

Есть определенные данные об исследованиях, которые говорят о том, что при использовании твердотопливного котла без теплоаккумулятора его КПД будет в районе 42-44%, а в паре с теплоаккумулятором — КПД может достигать 85%, то есть тех величин, о которых заявляют производители котельного оборудования.

Информация заимствована у Youtube канала Termostar MD. Оригинал видео приложен ниже. Не забудьте подписаться на данный канал, если интересна тема отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Общие сведения

Свое название парапетный котел получил за свое месторасположение – внутри помещения на стене на высоте примерно 500-600 мм от пола, если брать центральную точку корпуса (на парапете).

При этом выброс продуктов горения происходит не через шахту или дымоход, а прямо через стену «на улицу» перпендикулярно центральной точки корпуса. Такой формат конструкции позволил создать максимально компактную контракцию при всех прочих равных условиях: небольшой стоимости, долговечности, экономичности (КПД 90%) и удобстве обслуживания.

После установки на постоянное место, парапетный котел похож на небольшую «тумбочку», которая зачастую расположена возле газовой плиты и используется хозяйками как подставка для сушки посуды, стеклянных банок и другой кухонной утвари.

Благодаря небольшим габаритам, широкому спектру мощностей (от 7,5 до 40 кВт) и отсутствию традиционного «дымохода» парапетные котлы используются не только для обогрева частных зданий, но и квартир в многоэтажках.

Газовые котлы отопления парапетные – виды

Укрупненно, парапетные котлы можно разделить на следующие виды:

Одноконтурные. Используются только для обогрева.
Двухконтурные. Используются и для обогрева и для получения горячей воды на хозяйственные нужды.
С естественной вентиляцией камеры сгорания – выброс продуктов горения происходит за счет естественной тяги.
С принудительной вентиляцией камеры сгорания – выброс продуктов горения осуществляется турбовентилятором.

Газовые котлы парапетные одноконтурные. Конструкция

В общем случае одноконтурный газовый котел представляет собой сварную теплоизолированную стальную емкость для теплоносителя (воды или антифриза), вокруг и на которую монтируются следующие элементы:

Блок автоматики.
Газовые горелки: запальная, основная и экономичная.
Коаксиальный дефлектор – «дымоход».
Показывающий термометр. Используются для контроля и настройки температуры теплоносителя.
Термопара системы автоматики.
Термобаллон системы автоматики.
Присоединительные резьбовые патрубки. Могут быть как с одной стороны емкости, так и с обеих сторон.
Решетка ограждения – устанавливается на наружной стороне стены для защиты «дымохода» от задувания или возникновения обратной тяги.

Как уже было сказано, котел может иметь встроенный турбовентилятор для принудительного удаления продуктов сгорания газа или без такового.

В последнем случае парапетный котел может работать в штатном режиме без электроэнергии (при соответствующей конструкции системы отопления).

Котлы газовые парапетные двухконтурные. Конструкция

Общая конструкция двухконтурных парапетных котлов аналогична одноконтурным. Двухконтурный котел дополнительно оборудован:

Металлическим (медным, стальным или чугунным) теплообменником имеющим возможность подключения к системе холодного водоснабжения.
Присоединительным патрубком для подключения к точке разбора горячей воды.

Кроме того, если при подборе мощности одноконтурного котла необходимо ориентироваться на соотношение – 1 кВт мощности на 10м2 отапливаемых площадей, то при подборе мощности двухконтурного котла это соотношение необходимо увеличивать на 20% (умножить на 1,2). Это связано с тем, что часть тепловой мощности будет расходоваться на нагрев воды для хозяйственных нужд.

Как установить парапетный газовый котел?

Устанавливать парапетный газовый котел имеют право работники газовой службы или компании, имеющие соответствующую лицензию и пакет разрешительных документов. Самостоятельная установка газового оборудования строго запрещена!

По результатам монтажа, сопоставляется «Акт скрытых работ» с мокрой печатью организации и подписями монтажников. Данный документ входит в пакет разрешительных документов для подключения газового оборудования к магистральному газопроводу.

Подводя итог, систематизируем преимущества, которые имеют котлы газовые парапетного типа:

Компактность.
Отсутствие дымохода в традиционном смысле слова.
Экономичность.
Широкий выбор мощностей.
Универсальность – существуют котлы парапетные газовые напольные одноконтурные и двухконтурные.
Эстетичность.
Долговечность.
Невысокая относительная стоимость.
Возможность установки в городской квартире, частном доме, дачном домике, коттедже и т.п.

Способы оплаты

При доставке заказа курьерской службой, а также при самостоятельном получении товара Вы можете оплатить заказ наличными или банковской картой. Принимаем карты VISA и MasterCard.Оплата принимается в российских рублях. Все необходимые финансовые документы курьер вручит вам вместе с заказом.

Внимание! Обратите внимание, что при банковском переводе возможно взимание комиссии банком за перемещение денежных средств. Номер банковской карты для оплаты:. Банк получателя: Сибирский банк ПАО Сбербанк, г

Новосибирск Назначение платежа: для зачисления на карту № 4276 4408 1566 9103 Наумик Светлана Петровна

Банк получателя: Сибирский банк ПАО Сбербанк, г. Новосибирск Назначение платежа: для зачисления на карту № 4276 4408 1566 9103 Наумик Светлана Петровна

Оплата по реквизитам на счет компании по факту заполнения квитанции в банке или через интернет-банк. Оформив заказ, Вы получаете счет на оплату и квитанцию с нашими реквизитами. Указанные в счете цены являются конечными и включают в себя все налоги. Данным способом оплаты можно воспользоваться через любой банк, действующий на территории России

Обратите внимание: Банки взимают комиссионный сбор за перевод денежных средств. Информацию о величине комиссионного сбора уточняйте в банке, в котором Вы планируете оплатить квитанцию

При выборе данного способа оплаты, пожалуйста, дождитесь получения счета.

Важно! Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета

При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

По согласованию с менеджером, оформляющим заказ, для юридических лиц возможна оплата наличными. Порядок оплаты и условия доставки не меняются. Пакет документов тот же, что при безналичном расчете.

Для оплаты банковской картой на сайте нужно зарегистрироваться (если вы регистрировались ранее — авторизуйтесь).

Для оплаты (ввода реквизитов Вашей карты) Вы будете перенаправлены на платежный шлюз ПАО СБЕРБАНК . Соединение с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa или MasterCard SecureCode для проведения платежа также может потребоваться ввод специального пароля. Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО СБЕРБАНК. Введенная информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платежных систем МИР, Visa Int. и MasterCard Europe Sprl.

Принцип работы и устройство

Традиционно в твердотопливных котлах, как в печах и каминах использовалось активное горение дров или угля. За счет контролируемой подачи воздуха можно было добиться максимальной теплоотдачи и хорошего прогорания топлива. Однако активное горение слишком быстро задействует весь объем топлива, заложенного в топку, от чего постоянно приходится пополнять его количество.

В твердотопливных котлах длительного горения основная идея заключается в замедлении процесса горения топлива. Если горит только одна часть закладки, то общий объем будет израсходован за гораздо больший промежуток времени.

В качестве примера достаточно вспомнить, как долго горит спичка, поднятая пламенем вверх, и как она быстро вспыхивает и сгорает с пламенем, опущенным вниз, обжигая при этом пальцы. С дровами и углем такой принцип тоже применим.

Необходимо ограничить область горения в одном месте закладки и поддерживать его на минимальном необходимом уровне, не допуская возгорания всего объема.

Котлы длительного горения оборудуются объемной камерой сгорания в несколько раз больше чем у обычных конструкций. Дрова или уголь заполняются до верха камеры, оставляя лишь небольшой промежуток. Розжиг осуществляется с верхней части закладки.

Камера изолирована в нижней части, приток воздуха осуществляется только сверху, если котел с верхним горением. После розжига топлива весь кислород из камеры выгорает и фактически дрова, расположенные ниже области горения, консервируются.

Подача воздуха контролируется и строго ограничивается. В итоге дрова либо тлеют, либо горят только в верхней части камеры.

Для подачи воздуха используется специальный нагнетающий вентилятор, устанавливаемый вместо стандартного шибера или в отдельном посадочном месте. Только лишь управляя вентилятором, полностью контролируется процесс горения котла и подготовка теплоносителя, что существенно упрощает автоматизацию работы твердотопливных котлов.

По способу локализации области горения различают котлы:

с верхним горением;
с нижним горением (пиролизные).

Есть принципиальная разница между этими двумя способами. Котлы длительного горения по определению с верхним горением, что обеспечивает, чтобы основной объем закладки не прогревался. Котлы с нижним горением являются пиролизными. Хоть и выделяются в отельную группу, но так же являются устройствами длительного горения.

При нагреве дров свыше 300оС без активного горения начинается разложение древесины на золу и пиролизный газ, сжигая которые можно получить больше тепловой энергии, чем при обычном активном горении, но с меньшей мощностью.

Активное горение дает значительно больший выход тепла в единицу времени, чем верхнее или нижнее горение того же объема топлива. Для получения требуемой мощности в котлах длительного горения необходимо увеличить область слабого горения, увеличить количество топлива закладываемого в топку.

Из этого вытекает два основных преимущества котлов длительного горения:

Постепенное сгорание топлива проще контролировать и закладки хватает на большее время, притом разница на порядок.
Есть возможность автоматически контролировать и регулировать тепловую мощность котла при постепенном расходе топлива.

Принцип действия пиролизного котла

В пиролизных котлах дополнительно оборудуется камера для сжигания выделяемого газа. Подача воздуха осуществляется раздельно от основной камеры с закладкой, потому там можно поддерживать активное горение с большим выходом тепла в единицу времени.

Котлы длительного горения с верхним горением чаще не оборудуются колосниками, так как нет нужды подавать воздух снизу, а золу проще удалять с помощью выдвигающегося цельного поддона, притом делать этого надо практически раз в несколько недель, а то и в месяц.

Оборудуются колосниками только комбинированные котлы и пиролизные, в которых помимо длительного горения можно настроить обычный классический режим работы с полным и равномерным прогоранием закладки.

Кладка котла и установка в него горизонтального теплообменника

Теплообменник, сделанный своими руками по любому из вариантов, устанавливается в кирпичный котел. Последний кладется по тому же принципу, что и кирпичная печь.

Размеры твердотопливного котла должны быть пропорциональны объему помещений, которые должны быть им отоплены. Имеющиеся в статье величины приведены в расчете на дом с площадью 90-100 кв. м. с 6 радиаторами из чугуна и разводкой из 2 труб (25-50 мм).

Выбирать и проектировать обвязку котла следует исходя из множества факторов:

Сколько в системе контуров.
Насколько сложная система.
Имеется ли еще какое-либо оборудование.

Весь котел должен стоять на прочном основании из железобетона. Размер фундамента подбирается исходя из габаритов печи. Во время кладки котла на твердом топливе, теплообменник должен быть выставлен таким образом, чтобы выходящая труба была самой высокой точкой. Перепад высот должен быть не менее 10 мм. Это необходимо для того, чтобы в котле не образовалась пробка из воздуха во время заполнения водой. Также такой уклон позволит улучшить циркуляцию жидкости.

Кирпичную кладку ведут своими руками, соблюдая правила перевязки швов. Трубы должны находиться примерно на 2-3 см ниже, чем сама кирпичная стена. Чтобы предотвратить понижение КПД, нужно чтобы поверх котла была съемная чугунная плита для более удобной чистки. Дым выводят в отдельную или коренную трубу. Труба может быть кирпичная или металлическая.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Традиционные варианты лучше множества современных! дровяное отопление: плюсы и минусы
