Как устранить неисправности газового котла навьен делюкс

Как правильно отрегулировать и запустить

Порядок действий:

• Процедура запуска котла начинается с наполнения водой. Газовые двухконтурные агрегаты не нуждаются в установке дополнительных устройств, поэтому надо просто открыть вентиль подпитки и довести давление до 1,5-2 Ат.
• После этого вентиль закрывается, в системе и на самом агрегате удаляются воздушные пробки, для чего используются краны Маевского на радиаторах и воздушный клапан в котле.
• Затем надо сбросить воздух с циркуляционного насоса. снимается кожух, включаются регуляторы нагрева воды. Появляются специфические звуки, свидетельствующие о работе системы. На насосе понемногу откручивается винт посередине, до появления воды. Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.
• Как только циркуляционный насос будет приведен в рабочее состояние, произойдет электронный запуск горелки и начнет функционировать система нагрева ОВ.

На этом процедура первичного запуска и регулировки завершается.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Как поступить

Загрязненные трубки котла Navien

К датчику тяги присоединяются две трубки, желтая и прозрачная. Их нельзя менять местами при соединении с прибором, иначе работа котла станет постоянно блокироваться.

• Сделать несколько вдохов/выдохов, зажав губами патрубок измерительного прибора. При изменении давления воздуха (разрежении) должны быть слышны характерные щелчки (срабатывает микровыключатель).
• Продуть через патрубки датчик. На встроенной в него мембране оседают микрочастицы сажи, попадающие из канала дымохода. Они ограничивают ее подвижность, что и выражается в появлении ошибки 30. Потоком воздуха их несложно удалить.

Если принятыми мерами код неисправности не устраняется, следует заменить датчик протока в дымоходе.

Осмотреть устройство Вентури. Оно из пластика, при длительном термическом воздействии деформируется, вызывая ошибку 30 котла Навьен.

Устройство вентури котла Navien

Неисправность электронной платы вызывает ошибку 30 всех моделей котлов Навьен. Заменить ее несложно, но с учетом стоимости целесообразно провести тестирование. Для этого рекомендуется вызвать сервисного специалиста – он решит, где заниматься диагностикой, на дому или в мастерской.

ВЫВОД: ошибка 30 Навьен не связана с неустранимыми своими силами неполадками котла. Но причин ее появления множество, а потому для оперативного восстановления работоспособности отопительного агрегата нужно придерживаться рекомендованного порядка действий.

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

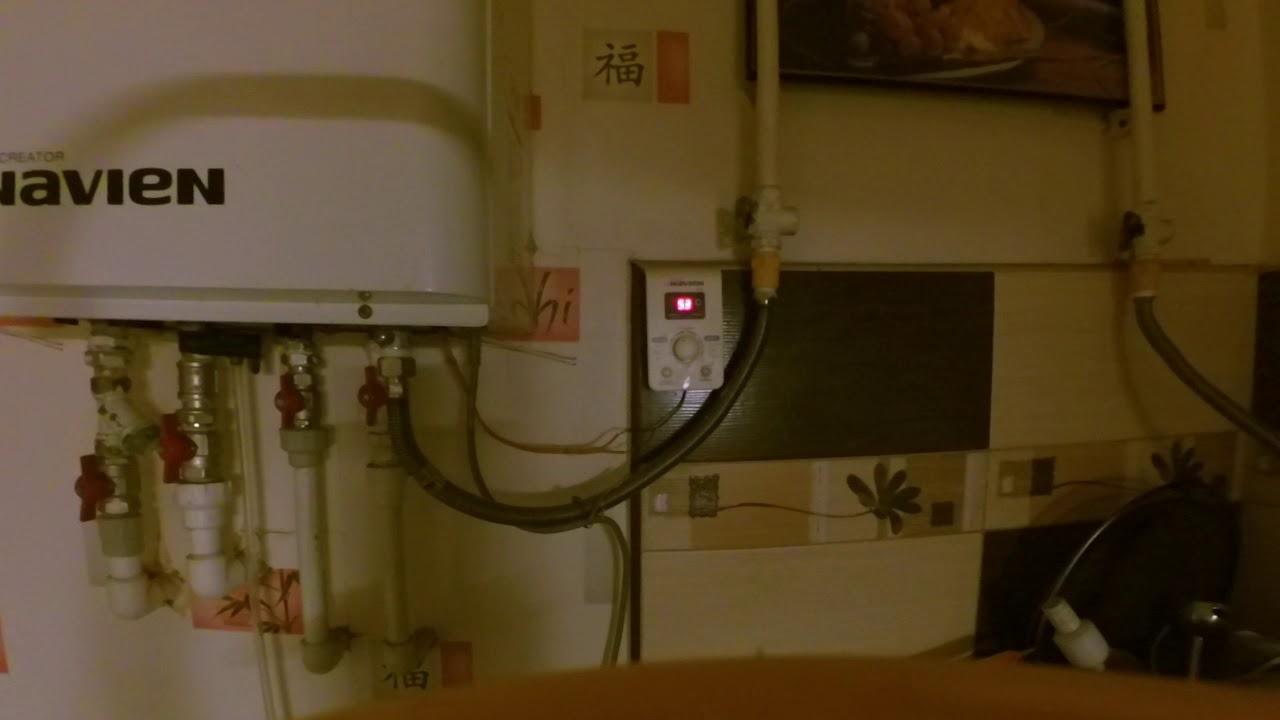

Верой и правдой котёл navien отработал у меня семь лет, отапливая двухкомнатную квартиру и подогрева воду в системе гвс на две точки. Площадь квартиры небольшая, поэтому режим работы вполне щадящий. А вот водичку горячую мы любим включать.

Из неисправностей за всё это время поменял трех ходовой клапан — сказалась любовь к чистоте и водным процедурам. Причиной неисправности был электрический микропереключатель, у которого сломалась контактная пластинка. Возиться с паяльником было лень, поэтому узел был заменён новым. Цена вопроса что то около двух тысяч рублей. К тому же пару раз снимал и промывал воздухоотводчик-автомат. Какой то мусор поднесло. А в целом работой аппарата очень доволен, особенно если учесть, что приобретался он за стоимость, вдвое меньшую своих собратьев по рынку.

Итак, в ходе проверки установлено, что в корпусе полно пыли и всяких несчастных насекомых, которых затянуло потоком воздуха от вентилятора. Пару минут работы пылесоса, влажная уборка и полный порядок.Вскрытие камеры сгорания показало, что на теплообменнике в нижней части имеется налёт рыжего шлама от продуктов сгорания, а в верхней мусор и окисления в результате воздействия конденсата от продуктов сгорания.

Камера сгорания. Это собственно и есть сам котёл. Если сравнивать с классическими напольными котлами, то по мощности это аналог котла типа Дон 16 или АОГВ 16, который конечно не поместится в ванную…

Для его очистки снял камеру сгорания, щёткой аккуратно почистил соты теплообменника, промыл снаружи напором воды из крана а окисления удалил с помощью очистителя карбюраторов Liqui Moli. Под рукой оказался кстати. Им же промыл клапан автоматического воздухоотводчика, установленный на корпусе циркуляционного насоса. Внутри теплообменник практически без загрязнений — имеется только небольшой желтоватый налёт, убрать который можно было бы лимонной кислотой. Но в этот раз решил пропустить эту процедуру.Газовую горелку помыл водой. Очень много через этот «пылесос» проходит пыли и часть конечно оседает, мешая нормальному процессу горения.Контроль давления воздуха в расширительном бачке показал его полное отсутствие. Попытка его восстановить показала разрыв мембраны. Бачок под замену.Сборка в обратной последовательности. Аккуратно, чтобы не повредить прокладки. Они кстати все в нормальном состоянии и заводской смазке. Смазку пришлось нанести на резинки дымохода при сборке.Заполнил водой и опрессовал.Вот и все, аппарат к работе готов. После включения проверил во всех режимах и остался доволен результатом.Затраты 3500 рублей на расширительный бак. Любителям сэкономить дам совет: вышедший из строя расширительный бак настенного котла можно оставить в покое. Для компенсации температурного расширения теплоносителя в любом удобном месте можно врезать и подключить любой, какой только нравится простой и недорогой бак для систем отопления, подходящего объёма.

Хотите качественный сервис Звоните!

Выезд мастера на объект в пределах малого бетонного кольца (от МКАД в любую сторону)
1500

Выезд мастера на объект за пределы малого бетонного кольца

50р/км
Диагностика неисправности
1000

Ремонт/Техническое обслуживание
по прайсу

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Какие неполадки можно устранить самостоятельно?

Рассмотрим неисправности газовых котлов навьен и их устранение своими руками.

Причинами появления ошибки 01 являются засор в теплообменнике или уменьшение объема жидкости в системе, выход из строя циркуляционного насоса. Для решения этой проблемы рекомендуется выполнить такие действия:

• проверить насос и катушку на наличие короткого замыкания;
• спустить лишний воздух из отопительной системы при его наличии;
• проверить в насосе крыльчатку на присутствие повреждений.

Ошибка 02 обычно сопровождается следующими сбоями: из ГВС сперва вытекает теплая вода, а затем идет холодная, на пульте температура воды резко возрастает до максимума, а затем быстро падает. Отопление при этом работает нормально. Причиной такой неполадки могут быть:

• недостаток теплоносителя;
• завоздушенность системы;
• циркуляционный насос не может полноценно работать;
• не функционирует датчик протока;
• закрыт распределительный кран.

Устранить неполадки можно следующим образом:

• произвести регулировку давления;
• выгнать лишний воздух из системы;
• открыть распределительный кран.

Чаще всего причиной появления данной ошибки становятся воздушные пробки в системе ГВС. Вода, попадая в контур, нагревается до нужной температуры, но при попадании воздуха в теплообменник резко увеличивается до критических показателей, что становится причиной возникновения неисправности с кодом 02.

Если в результате неисправности, в газовом котле появляется ошибка 03, то это может свидетельствовать о засоренности датчика пламени или обрыве его проводки. Ситуацию можно исправить, если наладить провода или почистить датчик от налипшего налета. Хорошо оттирает грязь мелкозернистая наждачная бумага.

Ошибка 10 появляется обычно в следующих случаях:

• засорен дымоход;
• неправильно работает вентилятор или неверно подсоединен датчик давления;
• в трубу сильно задувает ветер.

Устранить проблемы можно следующим образом:

• проверить наличие тяги в дымоходе, при необходимости почистить трубу;
• посмотреть, правильно ли соединен вентилятор с датчиком давления.

Ошибка 11 возникает только в котлах, предназначенных для европейского рынка. В российских агрегатах эта ошибка не предусмотрена.

Случается, что в двухконтурном настенном газовом котле навьен появляются неисправности в виде странного шума и гула при включении горячей воды, а ошибки при этом не высвечиваются. Такая проблема обычно связана с засорением теплообменника осадком и известковым налетом, который образуется из-за низкокачественной воды. И хотя оба контура агрегата сделаны из сплава, который не склонен к нарастанию накипи, при длительном воздействии жесткой воды, осадок все-таки остается. Решением проблемы является полная замена теплообменника или его очистка.

Для того чтобы газовый котел навьен прослужил долгое время без сбоев, следует выполнять рекомендации по уходу, указанные в инструкции по эксплуатации. Желательно установить фильтры на трубы подачи воды, подключить стабилизатор напряжения, вовремя проводить профилактические мероприятия: чистить дымоход, следить за давлением газа и т.д.

Чистка котла

Как произвести чистку котлов Навьен 13К от загрязнения теплообменника своими руками:

Устройство котла 13К

• отключить электричество, перекрыть газ и воду, а также краны подачи отопления;
• крестовой отверткой снять лицевую крышку – открутить 2 винта в нижней части котла и 2 защелки сверху;
• при помощи предохранительного клапана сбросить давление в устройстве;
• слить воду с котла, открутив против часов стрелки до половины оборота сливную пробку и водяной фильтр, предварительно вытянув над ним металлическую скобу;
• под бак поставить емкость и подождать около 30 минут пока вся вода стечет;
• открутить газоподводящую трубу, идущую к горелке;
• открутить электрод с трансформатором;
• отсоединить провод заземления (в нижнем левом углу теплообменника);
• демонтировать вентилятор, расположенный под горелкой, чтобы он не мешал проводить ремонт;
• отсоединить 2 контура подачи воды, расположенные сбоку в верхней части теплообменника, снять с них фиксирующие хомуты;
• открутить винты с задней стенки (2 внизу и 2 вверху) горелки, снять ее с дымохода;
• положить на ровную поверхность, в отверстия от системных труб залить раствор лимонной кислоты в пропорции 3 ст. ложки на 0.5 литра кипятка, с помощью воронки залить жидкость внутрь теплообменника, оставить на сутки;
• установить камеру с очищенной горелкой и теплообменником на место;
• в обратном порядке подсоединить остальные комплектующие детали.

Подробности чистки котла можно посмотреть на видео ниже.

Диагностика магистрали

Проблема с подачей газа к котлу Навьен выражается в блокировке тракта или пониженном давлении. Методика поиска «виновника» ошибки 03 зависит от схемы подключения агрегата к магистрали или резервуару с «голубым топливом». Если в строении имеется газовая плита, задача упрощается. Определить наличие проблем на трубопроводе можно розжигом конфорки.

p, blockquote 5,0,0,0,0 —>

Проверить давление также несложно включением всех: по интенсивности язычков пламени, их стабильности станет понятно, достаточно ли оно для нормального функционирования оборудования. Для газовых котлов, и Навьен не исключение, существует нижний порог срабатывания. И если газ поступает, но давление в магистрали ниже критического, ошибка 03 неизбежна.

p, blockquote 6,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —> Электромагнитный отсечной клапан

Счетчик

Неработающий прибор учета также становится причиной ошибки 03 котла Навьен. Он пломбируется, но убедиться в нормальном функционировании пользователь может визуально. Нужно попробовать включить какой-то газовый прибор для обеспечения расхода «голубого топлива».

p, blockquote 9,1,0,0,0 —>

Фильтр

Его сетка нуждается в регулярной чистке. В процессе эксплуатации котла Навьен ячейки забиваются льдинками, иными твердыми фракциями, нанесенными по трубе. Вытащить сеточку из стакана, промыть и поставить на место – дело нескольких минут.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —> Фильтр воды системы отопления котла Navien. Необходимо систематически прочищать фильтр, так как его загрязнение является одной из причин перегрева котла и ошибки 02

Резервуар

При автономном газоснабжении котел Навьен подключается к газгольдеру или баллонной группе. Если речь не идет о предельной выработке топлива, причина ошибки 03 – редуктор. Характерные неисправности: оледенение или грязь, закупорившая канал. В любом случае решить проблему несложно.

Особенности оборудования

Техника бывает настенного и напольного типа. Самые популярные модели: «Навьен Айс», Navien NCN SteelGA/GST, Navien AceTurbo и Ace Atmo, Navien LST. Среди всего разнообразия вы найдете котлы с атмосферной и турбированной камерой сгорания. Также есть конденсационные со встроенным теплообменником для сбора конденсата. Подробнее читайте в статье «Что такое газовый конденсационный котел».

По типу работы агрегаты делятся на двухконтурные и одноконтурные. Двухконтурные оснащены двумя теплообменниками для нагрева воды и отопления помещения. Все модели имеют русифицированный пульт ДУ, а также датчики для контроля за системами.

Регулировочная схема оборудована микрочипом, поэтому оборудованию не страшны скачки напряжения в сети. Конструкция обеспечивает стабильную работу при понижении давления до 0,1 Бар.

Встроенный циркуляционный насос не позволит замерзнуть теплоносителю даже в случае отключения газа.

Система самодиагностики котла позволяет обнаружить поломку на ранней стадии, а также понять, почему возникла неполадка, как это исправить. Прежде чем приступить к ремонту своими руками, убедитесь, что истек срок гарантии. Если вы вскроете прибор, она станет недействительной.

01Е

Код свидетельствует о перегреве. Для предотвращения закипания теплоносителя и температурной деформации деталей автоматика останавливает Навьен до устранения причины.

Проверить

• Температурный датчик ОВ (отопления). Если сигнальная линия не повреждена, он тестируется на срабатывание.
• Циркуляционный насос: функционирует не корректно или остановился. Нужно убедиться в целостности соединительных проводов, надежности контактов и наличии (соответствии номиналу) питающего напряжения. Это наиболее распространенные причины, вызывающие ошибку на дисплее котла. Проблема с насосом может возникнуть из-за отсутствия свободного хода крыльчатки. Отложение солей на лопастях, окисление вала – результат повышенной жесткости перекачиваемой среды и некачественной водоподготовки.
• Наличие/отсутствие в контуре отопления пробок. Надеться на клапана, установленные на радиаторах и автоматически удаляющие воздух из системы, не стоит – пыль, грязь нередко забивает канал, и прибор не выполняет свою функцию. Попробовать стравить вручную: если пойдет вода, то ошибка Навьен вызвана иной причиной.

Перегрев котла происходит из-за снижения скорости циркуляции теплоносителя. Это возможно и при засорении теплообменника (ошибка16E). Следование рекомендациям из разряда «в быту, своими силами» должного эффекта не даст. Если и получится правильно приготовить спец/раствор, то полную очистку полости прибора не сделать. Канал циркуляции жидкости имеет сложную конфигурацию – в мастерской промывка ведется под напором.
