Дымоход для газового котла в частном доме: требования к монтажу

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

конструкция очень тяжёлая и массивная;
обладает слабой тягой;
на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

большой вес;
для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

Одностенная труба.
Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
Экологичность системы.
Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

Размещение в специально выложенном колодце из кирпича;
Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.

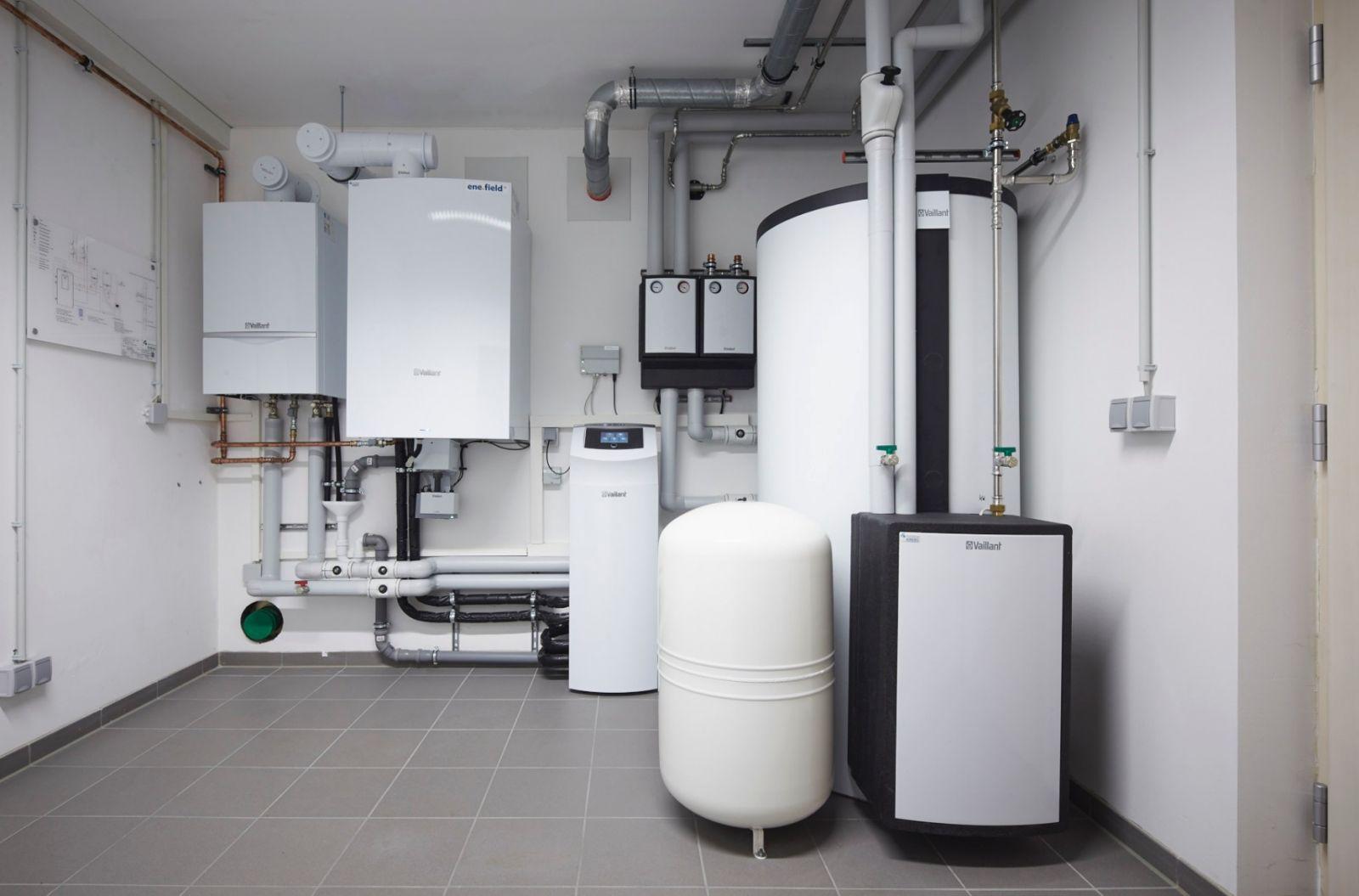

Правила установки газовых котлов в частном доме

Помещение

Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.
Высота потолка котельной должна быть не менее 2,5 метра.
В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
Ширина двери в котельную должна быть не менее 80 сантиметров.
Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
Недопустима отделка помещения какими-либо горючими материалами.
Недопустимо наличие фальшпотолка или фальшпола.
В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

К котлу должен быть свободный доступ с любой стороны.
Газовые трубы должны быть только из металла.
Газовый счетчик обязателен.
Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
По горизонтали его длина в котельной не должна превышать трех метров.
Газоотвод может иметь не более чем 3 колена.
Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.
Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы, которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

В организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.
Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Подбор материалов для конструкции

При устройстве дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов.

Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка.

Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Такой дымоход поставляется также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество коаксиального дымохода — повышенный уровень безопасности.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго.

Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром.

Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева.

Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Как правильно установить дымоход на газовый котел

Установка дымохода должна быть соответствовать строительным нормам. Иначе возникнут проблемы с эксплуатацией конструкции. Все особенности монтажа учитываются в ряде правил и рекомендаций.

Советы по установке:

Максимальных уклон труб – 30 градусов;
Для отвода конденсата подразумевают монтаж конденсатосборника на поворотах системы;
Заранее следует обдумать разметку капельника и ревизии;
В обязательном порядке оборудуются заслонки для стабилизации тяги;
На улице требуется обязательно утеплить трубу;
При стыковке элементов не должно возникать щелей и зазоров;
Стыки потребуется хорошо загерметизировать;
Установка трубы должна быть в строго вертикальном положении;
Для утепления можно использовать минеральную вату, а поверх нее установить кирпичный слой.

Кроме этого следует особое внимание уделить материалу изготовления дымохода. Лучше всего выбирать огнеупорные элементы. Сама труба должна быть ровной, изгибы и неровности не приветствуются

До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными

Сама труба должна быть ровной, изгибы и неровности не приветствуются. До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными.

К внутреннему устройству трубы должен быть свободный доступ для очистки и ремонтных работ. При отклонении от норм газовая служба может запретить использование котла

Важно правильно и ответственно подойти к процессу монтажа

Что еще следует знать о дымоходах газовых котлов

К одному дымоходу допускается присоединение не более двух точек подключения газовых приборов, которые могут располагаются как на одном, так и на разных этажах, но при этом продукты сгорания должны вводиться в канал на разных уровнях и не ближе полуметра друг от друга. Допускается также ввод на одном уровне, но при наличии рассечки внутри канала на высоту от 50 см. В этом случае сечение канала надо определять, предусматривая режим одновременной работы всех газовых приборов, которые используют данный дымоход.

Оптимальной формой для дымохода является цилиндр, кроме того, допускается овальная и квадратная форма. Но следует помнить, что у квадратных труб показатели тяги низкие. Это объясняется тем, что завихрения, образующиеся в углах, задерживают дым и вызывают образование сажи. Это может негативно отразиться на работе отопительных приборов.

Современные газовые котлы имеют достаточно высокие значения КПД, достигающие 95%. Поэтому температура образующихся газов достаточно низкая, что способствует образованию конденсата в больших количествах. Его агрессивное воздействие способствует разрушению кирпичных дымоходов. Поэтому рекомендуется не просто обкладывать трубы кирпичной кладкой, а делать гильзовку или футеровку канала.

При выполнении гильзовки в кирпичную шахту помещается одностенная труба из нержавеющей кислотоустойчивой стали, которая и защищает кирпич от разрушения.
Для футеровки канала применяется установка гибкого рукава. Данный способ используется для дымоходов, имеющих нестандартные размеры или форму.

Требования допускают выполнение дымоходов в стенах совместно с каналами вентиляции. Однако при этом следует разделить их герметичными перегородками по всей высоте. Перегородки должны быть сделаны из материала стен и иметь толщину не меньше 1,2 см.

Устройство дымоходов для настенных газовых котлов

Для вывода продуктов сгорания от настенного котла допускается установка настенного (коаксиального) дымохода. Он состоит из двух вставленных одна в другую труб, не имеющих слоя утеплителя. Такой способ устройства обеспечивает вывод продуктов сжигания и одновременно приток свежего воздуха. Расстояние от земли до выходного отверстия трубы должно составлять не менее 2 м.

Существуют современные модели газовых отопительных котлов, имеющие герметичную камеру сгорания топлива. Работа их устроена таким образом, что не требуется установка традиционных дымоходов.

Порядок монтажа

Запрещается делать соединение трубы в месте прохождения его через толщу стены. Если такое соединение случилось в этом месте, тогда трубу обрезают так, чтобы выполнить его до стены или дальше смотря по обстоятельствам.

Когда труба выведена на улицу, сразу перед поворотом вверх на неё устанавливают тройник для сбора конденсата с одним открывающимся концом. Если такой тройник расположен в месте ниже роста человека, то его обязательно утепляют для предупреждения касания и получения ожога. Тройник крепят хомутом на дюбелях к стене.

Чтобы крепить трубу к стене используют специальную ферму. Первое крепление осуществляется сразу после верха тройника. В этом месте устанавливают и компенсационную пластину, которая примет на себя температурное расширение трубы.

Соединение труб происходит надеванием одной на другую, что позволяет небольшому количеству конденсата свободно стекать по трубе вниз.

Если конёк здания высокий и выступ верхушки дымохода требуется более 2 м, тогда для дополнительной жёсткости применяют крепление растяжками, которые крепят к стенам здания.

Какой газовый дымоход к котлу устанавливать у себя дома каждый владелец решает самостоятельно, но следует чётко помнить, что правильно выполненный дымовой канал является гарантией эффективной работы и не опасен для здоровья его близких.

Каким должно быть помещение

Требования регламентируются правилами пожарной безопасности. Котлы могут быть установлены в специальной топочной комнате, подвале и цокольном этаже, а также на кухне. Выбор места монтажа зависит от типа и мощности оборудования:

открытые котлы необходимо устанавливать только в специализированном помещении с мощной вентиляцией;
двери должны открываться в наружном направлении и иметь проем снизу с площадью сечения от 0,02 кв.м. (это обеспечивается отсутствием порога в коробе), при открытом типе камеры регламентируется и минимальная ширина проема – 0,8 м;
приборы закрытого типа разрешается ставить на кухне или в подсобных комнатах, но при мощности более 60 кВт следует оборудовать его в отдельном нежилом помещении;
объем топочной должен составлять не менее 7,5-15 куб. м, а высота потолков – от 2,2 м (для приборов до 30 кВт – 7,5 куб. м, для 30-60 кВт – 13,5 куб. м, для 60-200 кВт – 15 куб. м);
котлы, работающие на сжиженном газе и оснащенные открытой камерой сгорания, нельзя устанавливать в подвале и цоколе;
монтаж газового прибора на чердаке и нежилой мансарде возможен только при качественной теплоизоляции и организации пожарных разрывов;
вне зависимости от типа котла стены, потолок и пол топочной облицовываются негорючими материалами (кафельной плиткой, штукатуркой и др.);
уровень сопротивляемости отделки огню должен составлять не менее EI45 (45 минут);
напольный прибор устанавливается на огнеупорную подставку, а между настенным оборудованием и вертикальной поверхностью обязательно должна быть негорючая прокладка;
помещение обязательно оснащается системой пожарной сигнализации, которая соответствует требованиям ФЗ №123. А также датчиком утечки газа, чтобы автоматически отключать отопительную установку при превышении допустимой нормы топлива в воздухе.

В котельной нужно организовать естественное освещение. Норма площади оконных проемов без учета рам и перегородок составляет 0,03 кв.м. на каждый куб. м. комнаты. Минимальная площадь единственного окна – не менее 0,25 кв.м.

Недопустимо устанавливать котел в следующих помещениях:

в жилых комнатах;
в общежитиях и коммунальных квартирах;
в совмещенных санузлах и ванных комнатах;
в подвале многоквартирного объекта.

Если систему планируется установить в многоэтажном доме, следует учитывать ограничение на общую мощность всех нагревателей в помещении – 150 кВт. Минимальные требования к расстоянию котла от прилегающих и противоположных стен указываются в паспорте изделия. Стандартные нормы свободного пространства – 1 м от лицевой панели прибора, 0,8-1,5 м с обеих сторон от него, 1,5 м до потолка.

Также необходимо обратить внимание, что вентиляция для газового котла в частном доме, требования к установке которой регламентируются нормативными актами, обязательна

Какая система лучше

Даже если естественная вентиляция работает хорошо – всегда лучше сделать принудительную вытяжку. Бурение скважины на улице и установка там вентилятора обойдется в 5-10 тысяч рублей.

Принудительная воздушная система намного безопаснее, чем безвентиляторная система, среди прочих причин:

эффективность естественной вентиляции зависит от погоды: чем сильнее ветер – тем лучше вытяжка, и наоборот (при отсутствии ветра – воздухообмен может отсутствовать вообще); коэффициент воздухообмена не известен, не регулируется и не поддерживается; естественная вентиляция не обеспечит большого воздухообмена (важно в случае большой котельной, а при использовании мощного котла – для большого загородного дома). В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха

Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву

В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха. Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву.

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
входящий воздух нагревается и повышает эффективность котла;
высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
попытаться справиться не более чем с двумя коленями;
если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Строительные нормы

Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.

Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.

У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).

Варианты устройства котельной в частном доме:

в подвальном помещении, на цокольном этаже;
в нежилой комнате коттеджа;
на чердаке или на плоской кровле;
в пристройке;
в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
в собственном передвижном модуле.

Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).

Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).

В последнем случае котел можно установить в кухне, при соблюдении требований:

стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
потолок не ниже 2,5 метров;
обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
ширина двери – от 0,8 метра.

Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).

Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–). Не разрешается установка в подвалах котлов на сжиженном газе.

На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном фундаменте, не соприкасающемся с основным.

Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др.) – с песком в составе.

Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.

Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.

Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.

Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.

Вентиляция – залог безопасной и эффективной работы оборудования

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.
