Как совместить электрокотел с твердотопливным котлом. отопление дома твердотопливным и электрическим котлом

Где поставить котел?

Выделять специальное помещение для установки котла не требуется. Установить его возможно на кухне или в другом нежилом помещении. Основное требование: наличие удобного доступа для подключения труб. Сегодня можно приобрести два варианта исполнения котлов:

настенные, мощностью от 5 до 60 кВт, они могут быть использованы для помещений, площадь которых менее 600 квадратных метров;
напольные, мощностью от 60 кВт, их используют для просторных домов.

При установке настенного агрегата нужно выполнять следующие требования:

стена должна быть выполнена из негорючего материала;

аппарат устанавливают на монтажную планку, входящую в комплект поставки;
при правильном расположении по бокам котла должно быть оставлено свободное пространство шириной не мене 5 см, вверху и внизу – 80 и 50 см соответственно. Перед наружной стенкой котла должно быть оставлено свободное пространство шириной 70 см.

Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку. мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Стена, на которую крепится котел, должна быть выполнена из негорючих материалов.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети

Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины. После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения

Здесь и пригодятся муфты и фланцы

После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Между установкой настенных и напольных котлов почти нет разницы, кроме того, что напольные устанавливаются на специальную подставку.

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления. ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
Количество контуров – котельное оборудование, имеет один или два отопительных контура:
1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору. Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.
Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса. Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Недостатки электрических котлов

У электрокотлов немало и недостатков. К ним относятся:

Большой расход электроэнергии. Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии (подробнее: «Электрический котел: расход электроэнергии — экономичные расчеты «). С точки зрения экономии, установка электрокотла является не самым лучшим решением.
Оборудование совершенствуется медленными темпами. Электрические отопительные приборы появились довольно давно, но принцип их работы практически не изменился. Предназначение котлов – перенос теплоносителя в пределах дома. Недавно появились низкотемпературные керамические и пленочные нагреватели – они достаточно эффективны (не происходит рассеивания тепла при транспортировке воды) и экономичны.
В качестве теплоносителя обычно используется вода. Поэтому при выключенной системе отопления трубы и радиаторы могут быть заморожены. Этого недостатка лишены электрические конвекторы и масляные радиаторы. Для решения проблемы также можно использовать в системе отопления не воду, а масло или антифриз.

Таким образом, использование электрических котлов – не самый лучший вариант отопления.

Что такое обвязка электрокотла

В контексте темы слово “обвязка” имеет одно значение – присоединение электрического котла в систему отопления дома с помощью труб. Учитывается монтаж и других элементов, влияющих на эффективность работы котлоагрегата, таких как:

расширительный бак;
циркуляционный насос;
система контроля и управления отопительным процессом.

Обвязка котлов разного типа, то есть работающих на разных видах топлива, одинаковая. Потому что котел – это просто нагревательный элемент

И неважно, на каком топливе он работает. Но есть нюансы

К примеру, обвязка твердотопливного и электрического котлов отличается друг от друга тем, что в первом в процессе подключения к трубопроводам используются стальные трубы.

Вся трубная система отопления может быть собрана из полипропилена, но участки подсоединения к котлу должны быть стальными. При этом длина каждого такого отрезка не должна быть меньше 1 м. Делается это по одной причине – высокая температура нагрева котлоагрегата. Полипропиленовые трубы в обвязке у котла могут деформироваться. Все остальное – одинаково.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

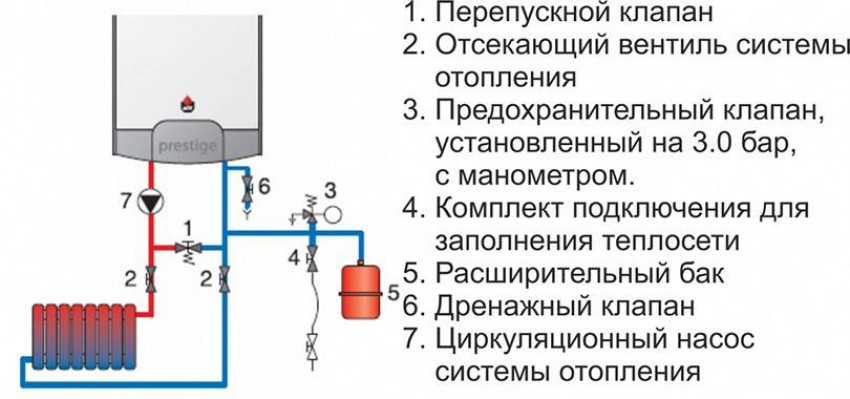

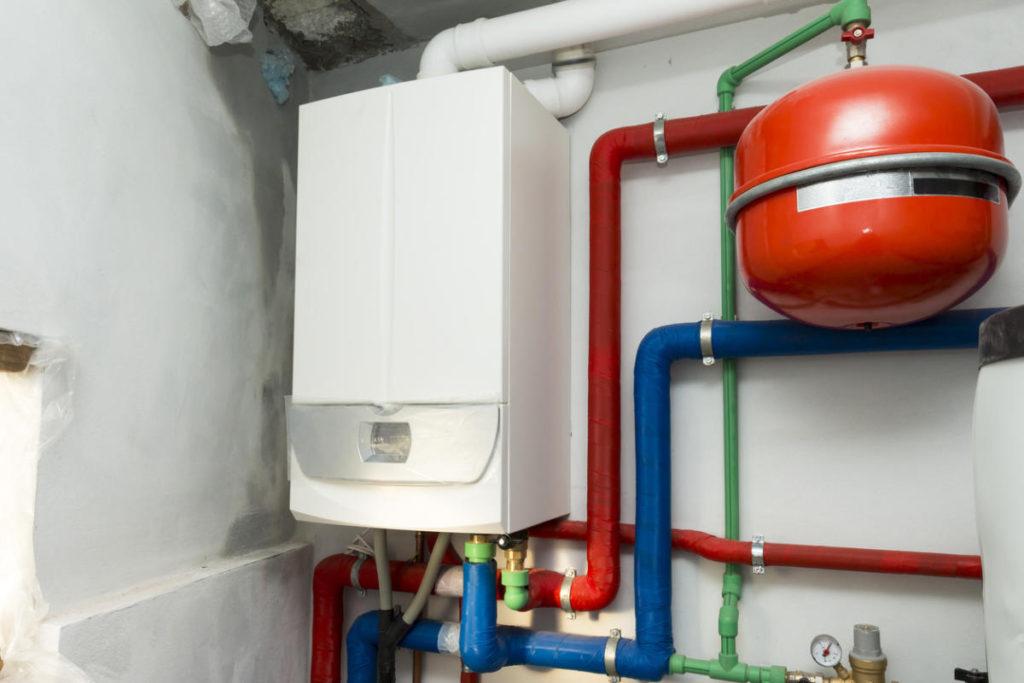

Что может входить в обвязку одноконтурного газового котла?

В обвязку одноконтурного агрегата может входить:

газовый котел;
система радиаторов;
предохранительный клапан;
расширительный бак;
воздухоотводчик;
циркуляционный насос;
бойлер косвенного нагрева;
гидрострелка;
фильтры грубой очистки.

Предохранительный клапан необходим, чтобы сбросить избыток теплоносителя в случае роста давления в контуре. Иначе это может привести к разрыву труб. Излишки воды выводятся через дренажную трубу в канализацию.

Большинство газовых агрегатов имеют свой расширительный бак – он необходим для компенсации повышенного объема воды или антифриза в отопительном контуре. Объем мембранного бака не должен быть меньше 10% от количества теплоносителя. Если система отопления слишком велика и встроенной расширительной емкости не хватает, то приобретают еще одну и включают ее в обвязку.

Воздухоотводчик служит для предотвращения появления в контуре воздушных пробок, которые могут остаться после слива теплоносителя.

Бойлер косвенного нагрева устанавливается для того чтобы одноконтурный газовый котел играл роль двухконтурного и смог производить помимо отопления еще и горячую воду.

Циркуляционный насос в обвязку включают, если имеющийся аналог в газовом котле не обеспечивает достаточный напор теплоносителя в системе. Потребляемая мощность насосов составляет от 50 до 200 Вт – при необходимости ее можно изменить.

Гидрострелка представляет собой трубку с патрубками для подключения нескольких контуров. Данный элемент обвязки позволяет подключить в одну систему контуры с разным давлением и температурами теплоносителя.

Фильтр грубой очистки ставят на трубу подачи воды в газовый котел. Он защищает теплообменник агрегата от попадания мусора и грязи из отопительной системы, которые могут вывести его из строя.

Что касается расположения всех элементов развязки, то предохранительный клапан и воздухоотводчик обычно объединяют в одну группу безопасности. Ее ставят на выходе теплоносителя из котла, где давление и температура максимальны. Насос устанавливают перед агрегатом в месте, где температура теплоносителя минимальна. Расширительный бак можно монтировать в любой точке контура на некотором удалении от насоса.

Какие трубы подойдут для обвязки?

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обратите внимание! На входе и на выходе желательно установить шаровые краны. Это позволит снять теплообменник или газовый котел без слива теплоносителя.

Последовательность работ

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

К патрубкам подсоединяются трубы системы отопления.
В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

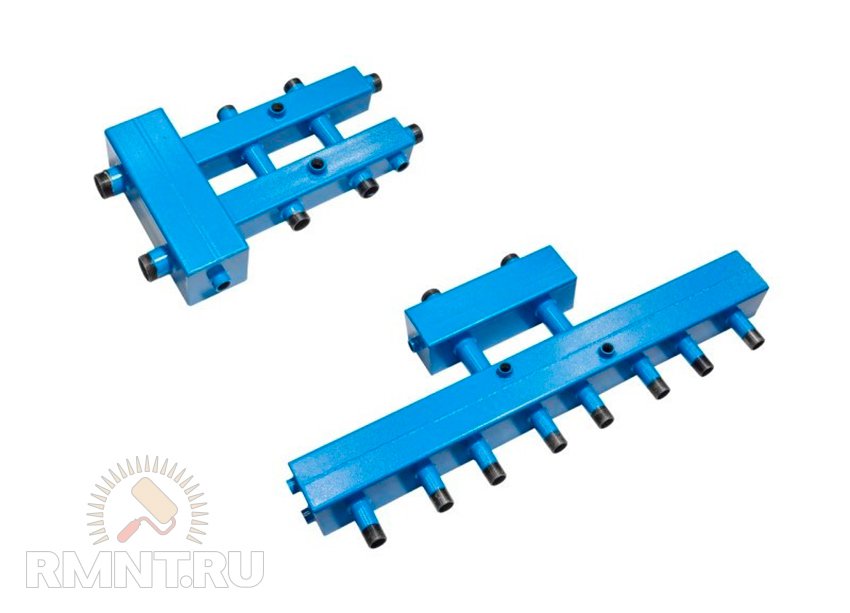

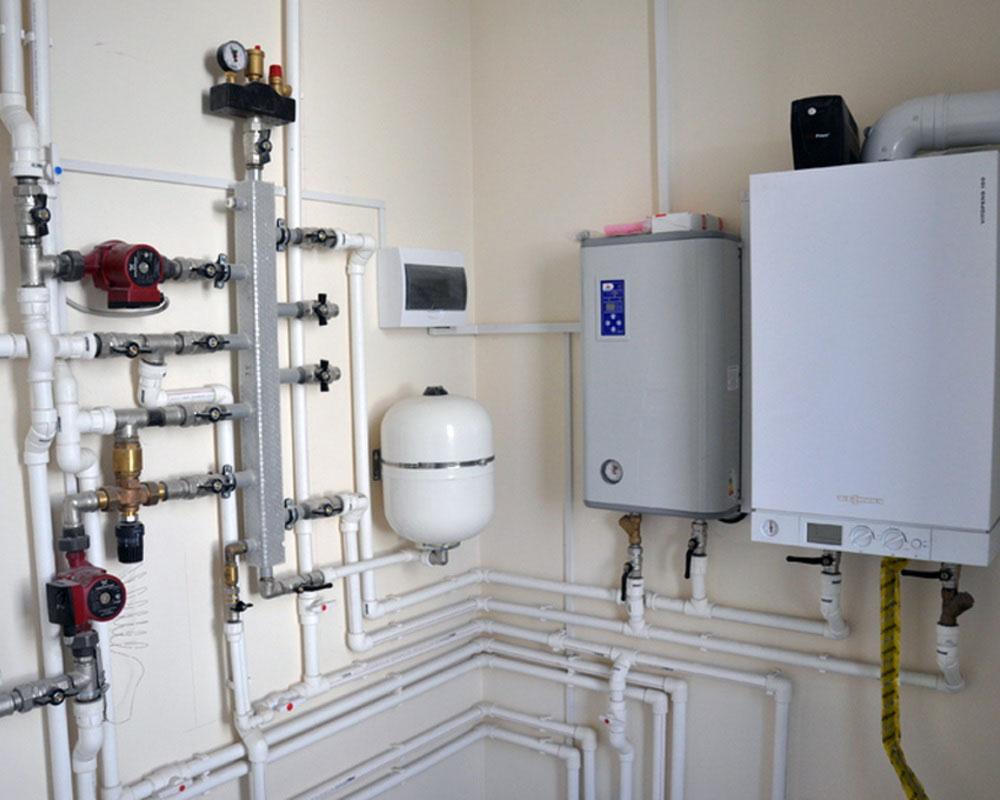

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

G — максимальный расход, м3/ч;
w — скорость воды через поперечное сечение стрелки, м/с.

Р — мощность котла, кВт;
w — cкорость воды через поперечное сечение стрелки, м/с;
Δt — градиент температур, °С.

Особенности подключения

Монтаж электрокотла не влечёт за собой сложных работ, однако стоит учитывать рекомендации по установке. Если выполнить правильную обвязку котла, то его можно разместить в любом месте дома и при этом он будет эффективно работать.

Электрокотлы подходят для использования в разных системах циркуляции. Оборудование и подающий трубопровод нужно размещать в нижней точке отопительной системы, что способствует лучшему прогреванию радиаторов.

Котёл также требуется заземлить. Использование нулевой фазы исключается, так как автоматика определяет это как короткое замыкание.

Кроме правильного монтажа котла и подбора качественных комплектующих необходимо его профессиональное обустройство. Если обвязка выполнена по правилам, то она обеспечит минимальную разность температур между подачей и обратом.

Монтаж электрокотла своими руками

Возможно не удастся всё сделать самостоятельно. Но часть работы можно выполнить без привлечения мастеров. Это интересно, познавательно и поможет сэкономить средства.

Этапы работы:

Стена очищается от грязевых и пылевых скоплений до появления блеска;
Будем использовать монтажную пластину навесного типа, винты и дюбели. Обычно всё это предлагается вместе с котлом;
На стене создаётся разметка по крепёжной планке. Сверлятся отверстия, чтобы совпадали с размером диаметра дюбелей;
Дюбеля вставляются в отверстия;
Котёл подвешивается на стену на основе резьбовых крюков. Теперь необходимо закрутить винты.

Но не стоит удивляться, если вместе с моделью будут предложены другие крепёжные элементы. Это нормально они могут отличаться. В инструкции обязательно указывается способ крепления.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
Смешанная схема.

Комплект элементов обвязкиВ решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
Отопительные приборы – радиаторы, батареи или регистры;
Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

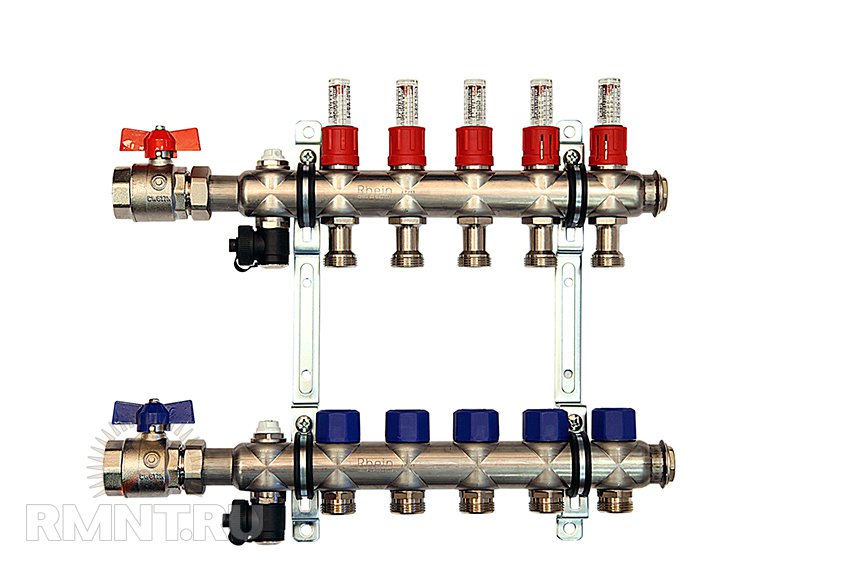

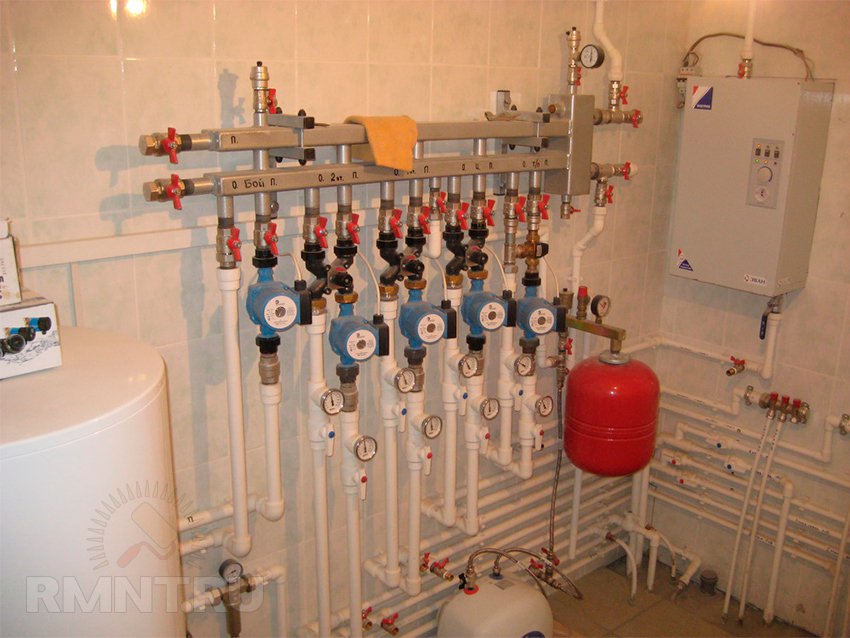

Коллекторная группа

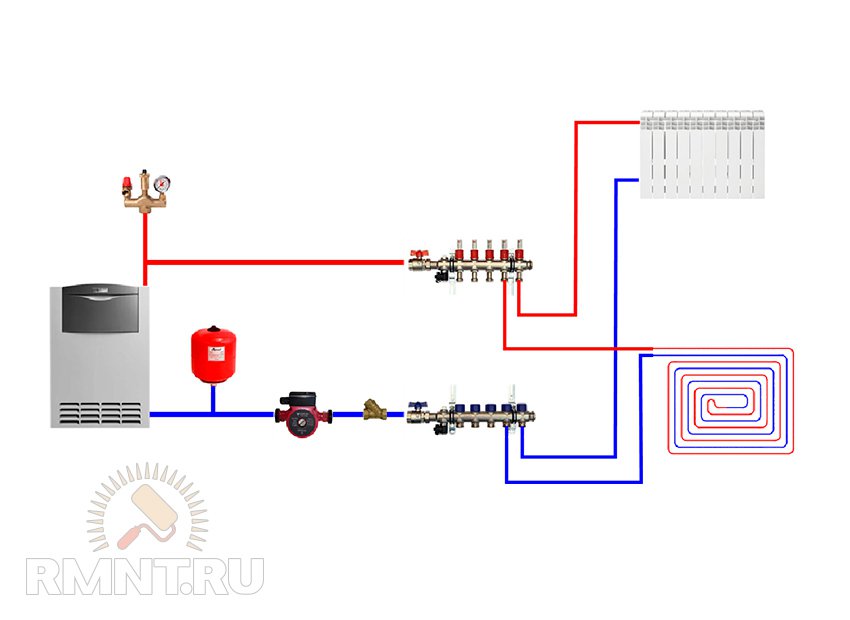

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Составляющие элементы обвязки

Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
Смешанная схема.

Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
Отопительные приборы – радиаторы, батареи или регистры;
Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

одноконтурные (предназначены только для отопления всего дома);
двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

настенные котлы;
напольные котлы (производятся модели большой мощности).
