Подводные камни при использовании электрокотлов для отопления: в чем подвох?

Тип каменки — открытый и закрытый

Стандартная электропечь предполагает открытый тип каменки. При этом камни располагаются между нагревательными элементами и сверху не закрыты. Такой способ получения пара наиболее прост, но отличается недостатками. Находящиеся сверху камни нагреваются меньше расположенных снизу. В результате получается пар низкого качества.

В закрытой каменке камни прогреваются намного лучше и равномернее. Благодаря этому такая печь выдает хороший мелкодисперсный пар, оптимальный для русской бани. Но здесь есть свои проблемы — для получения качественного пара нужен сильный прогрев достаточно большого количества камней, а значит — высокая мощность электропечи. Но такая электрокаменка плохо подходит для бани небольшого размера.

Поэтому владельцам небольших бань стоит рассмотреть вариант с парообразователем.

Электрокаменки с парогенераторами

Конструкция таких электропечей предполагает автономное образование пара. За счет использования для парогенерации электричества не требуется такой сильный нагрев камней, как в традиционных каменках. Это позволяет сэкономить на потребляемой мощности.

Существуют парогенераторы, которые можно купить и установить отдельно. Если же парообразователь объединен с печью в одном корпусе, то такую конструкцию принято называть термином combi. Обычно модели электрокаменок со встроенным генератором пара имеют в названии это слово.

Критерии выбора

Чтобы в полной мере ощутить плюсы использования электрообогрева, важно правильно соотнести рабочие характеристики агрегата и параметры помещения. Отправной точкой послужит сеть, к которой будет подключаться устройство, от нее зависят допустимые рамки мощности котла

Провод может быть одно- либо трехфазным, значит, напряжение будет или 220 В, или 380 В.

Если в бане используется старая проводка, безопаснее выбирать приборы с мощностью не более 6 кВт. В том случае, когда сеть в помещении новая, выполнена профессионально, допустимо применение более производительных моделей в рамках 7-12 кВт. Варианты мощнее 12 кВт функционируют от трехфазной сети. Чтобы определить оптимальный диапазон производительности котла, нужно исходить из площади парилки: 1 кВт будет достаточно для обогрева 10 кв. м.

Если вызывают опасение скачки напряжения, лучше обратиться к оборудованию, потребляющему энергию в импульсном режиме.

Чтобы снизить сопутствующие расходы, важно качественно утеплить помещение: стены, полы, крышу. Желательно повысить теплоизоляционные параметры стен с помощью отражающей фольги, заложить в межвенцовые просветы джут, войлок.. Выбирая между отечественной и зарубежной продукцией, стоит учесть, что последняя отличается высоким качеством

Импортные котлы привлекают продуманным функционалом, в них нет тумблеров, предусмотрена плавная регулировка, созданы условия для подключения термостата. Усовершенствованные серии дополняются манометром, дополнительным воздухоотводчиком, жидкокристаллическим экраном. Важными мерами безопасности являются сбросные клапаны в совокупности с защитой от «сухого хода» (когда оборудование работает вхолостую, без жидкости в системе). Весомый плюс продукции концернов с мировым именем – бесшумность работы

Выбирая между отечественной и зарубежной продукцией, стоит учесть, что последняя отличается высоким качеством. Импортные котлы привлекают продуманным функционалом, в них нет тумблеров, предусмотрена плавная регулировка, созданы условия для подключения термостата. Усовершенствованные серии дополняются манометром, дополнительным воздухоотводчиком, жидкокристаллическим экраном. Важными мерами безопасности являются сбросные клапаны в совокупности с защитой от «сухого хода» (когда оборудование работает вхолостую, без жидкости в системе). Весомый плюс продукции концернов с мировым именем – бесшумность работы.

Весьма популярны модели словацкой компании Protherm: они держатся в средней ценовой категории, привлекают современным дизайном. Безопасное оборудование оснащается медными ТЭНами, циркуляционными насосами, расширительными баками и воздухоотдводчиками, способно обеспечить горячее водоснабжение.

Серия Amptec от известного итальянского концерна Baxi отличается компактностью и небольшим весом, имеет стильное исполнение, проста в использовании. Может быть частью системы теплых полов, включается в открытые и закрытые схемы отопления.

Руснит – заслуживший доверие российский бренд, оснащающий свои котлы автоматизированным управлением и комплексной защитой от влаги. Новейшие модели имеют встроенный GSM-модуль сигнализации. Продукция предлагается в доступном ценовом диапазоне, она отлично приспособлена к отечественным климатическим условиям.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Куда грамотно и безопасно спрятать трубы отопления в частном доме?

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Требования по безопасности для монтажа печей для саун и бань

Среди основных правил:

• наличие собственного контура заземления. Если его нет, то его нужно сделать. Для этого нужно произвести соединение нулевой клеммы щита распределения с проводом заземления электрической печи;
• каменка должна иметь работающее устройство аварийного отключения. Оно должно срабатывать без ошибок и погрешностей при любых коротких замыканиях, перегреве воздуха. Прочитайте так же о технологии изготовления каменки в баню на нашем сайте.;
• для соединения печи с электрощитом или розеткой должен применяться термостойкий и влагостойкий кабель, который может выдерживать температурный режим.

Обязательно должно быть отверстие для проветривания. В данном случае оно выполнено в нижней полке

Видео: обзор печей для бани

Подробно о достоинствах и недостатках

Далее рассмотрим основные достоинства электрических отопительных котлов.

Общими достоинствами у них считаются:

• Простая конструкция котла (независимо от вида);
• Минимум разъемных соединений облегчает монтаж и исключает появление течей;
• Не требуют никакого вида топлива;
• Практически бесшумно работают;
• Нет надобности в дымоходе;
• Экологичность использования;
• Взрывобезопасность.

Данные положительные качества присущи всем видам электрических котлов. Но у каждого из видов имеются свои индивидуальные преимущества и недостатки.

Так, ТЭНовые котлы очень компактны, и обладают зачастую привлекательным дизайном.

Они недорого стоят, легко устанавливаются и подключаются. В качестве теплоносителя могут использовать воду, а также незамерзающие жидкости. Теплоноситель циркулирует по системе самопроизвольно.

Рекомендуем к прочтению — как выбрать конвектор электрический для отопления.

Основным же недостатком такого типа электрических котлов является образование накипи на нагревательных элементах.

Из-за этого у котла может увеличиться потребление электроэнергии, но в конечном итоге потребуется техническое обслуживание.

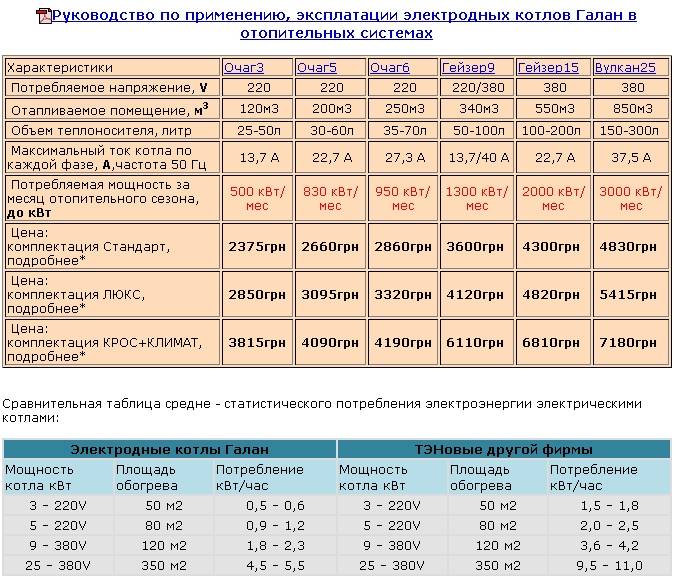

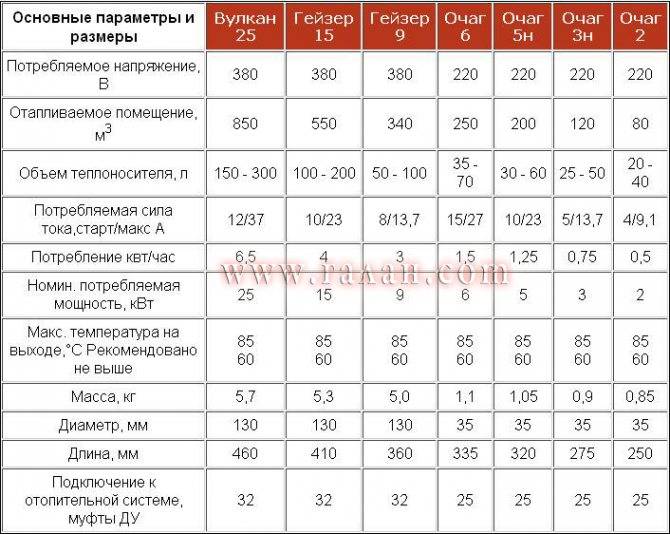

У электродных котлов свои преимущества. Они еще более компактны, врезаются в систему теплоснабжения, поэтому практически незаметны.

Стоимость их тоже невысокая, и устанавливаются сравнительно просто.

Они обладают полной безопасностью использования, в случае нехватки воды попросту отключится. В них не образовывается накипь.

Но и недостатков у такого котла достаточно.

• Во-первых, должна производиться подготовка теплоносителя, ведь он должен иметь определенное сопротивление.
• Во-вторых, в качестве носителя используется только вода, другие жидкости с таким котлом не применяются.
• В-третьих, должна быть обеспечена циркуляция воды, поэтому установка насоса неизбежна.
• В-четвертых, электроды во время работы постепенно растворяются в воде, поэтому со временем понадобится их замена.

Теперь о достоинствах индукционных котлов.

В них как таковой нагревательный элемент отсутствует, поэтому исключена возможная его поломка, поэтому такие котлы считаются очень надежными.

Также в них практически не образовывается накипь, поэтому обслуживанию они не подвергаются. В них можно использовать в качестве носителя и незамерзающие жидкости.

Из недостатков у них отмечаются высокая стоимость и значительные габаритные размеры.

С этой статьей читают — как установить водонагреватель в доме.

Способы расчета мощности

Номинальная производительность котла должна быть равна теплопотерям дома в самый холодный период. Их рассчитывают по методике, изложенной в СНиП «Отопление, вентиляция и кондиционирование», с учетом температур и коэффициентов из «Строительной климатологии».

Менее точный результат дают упрощенные способы, подходящие для зданий со стандартной архитектурой и высотой потолков до 3 м.

По площади дома

Подсчет ведут по формуле: W = S*K, где:

• W – мощность котла;
• S – суммарная квадратура отапливаемых помещений;
• K – удельные теплопотери.

Значения К (Вт):

• южные регионы – 60-80;
• средняя полоса России – 90-110;
• северные области – 120-200.

Таким образом, для дома площадью 100 кв. м в Подмосковье потребуется котел мощностью 100*100 = 10 000 В = 10 кВт. В расчете на экстремальные холода к итоговой цифре рекомендуется добавить запас в 20%.

По объему помещения

Формула расчета имеет вид: W = V*K. где V – кубатура объекта, а K – удельные теплопотери.

Значения К (Вт):

• юг России – 24-32;
• средняя полоса – 36-44;
• северные области – 48-80.

Для электроотопителя, установленного в доме с сезонным проживанием, запас в 20% не добавляют. А если прибор нужен только для поддержания плюсовой температуры в отсутствие хозяев (есть основной агрегат на другом энергоносителе), от расчетной величины отнимают 30%.

Преимущества и недостатки

Выбор электрического котла – дело ответственное, как и само обустройство отопительной системы в доме, поэтому важно четко представлять плюсы и минусы такого оборудования. Так, к неоспоримым преимуществам агрегата относят:

• Надежность и безопасность: работа такой системы не связана с открытым пламенем или горением. Оборудование максимально безопасно при наличии качественной проводки и всех необходимых предохранителей.
• Отсутствие выбросов: это и экологичность, и безопасность, ведь нет риска пострадать в помещении от угарного газа.
• Компактность: агрегат может поместиться практически в любой комнате, ему не нужна отдельная котельная, от него нет посторонних запахов. Такие котлы отлично вписываются в интерьер коридора или кухни.
• Монтаж электрического котла довольно прост и не требует серьезных вмешательств в конструкцию дома (не нужно выводить дымоходы и т.д.), а также выделения подсобных помещений для хранения топлива.
• Легкость в эксплуатации: нет нужды закладывать топливо, очищать оборудование, все управление происходит на удобной панели.
• Доступная стоимость исходит из достаточно простой конструкции, ведь многие газовые и твердотопливные котлы сегодня гораздо сложнее по своему строению, а потому и стоят на порядок выше.

Справедливости ради стоит сказать и об имеющихся недостатках у подобных систем.

• Стоимость электроэнергии – самый существенный минус оборудования. Перед покупкой обязательно просчитайте будущие ежемесячные затраты на электроэнергию при отоплении дома ею.
• Зависимость от электропитания – такая система, а, следовательно, и комфорт в вашем доме становятся полностью зависимы от электричества. При наличии скачков электроэнергии или перебоев с ее подачей стоит серьезно подумать, прежде чем покупать такой котел. Возможен вариант приобретения комбинированной модели – «электричество/твердое топливо».

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

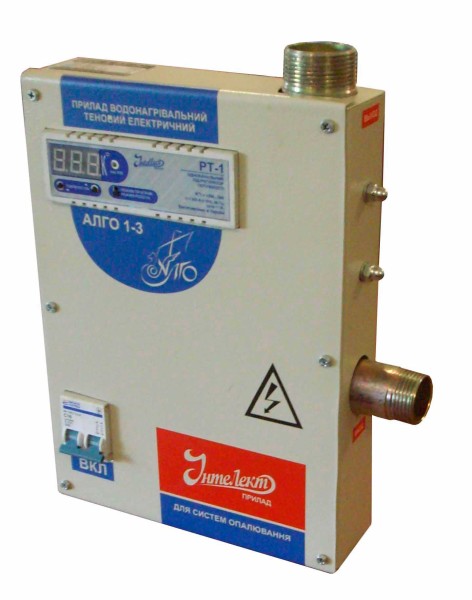

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

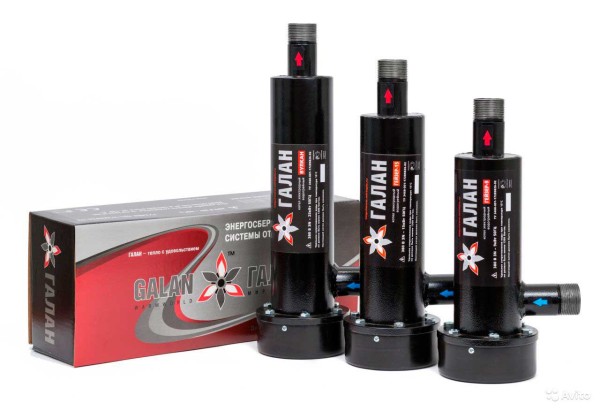

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Вопросы и ответы

Многие пользователи, выбирая печь для бани, сталкиваются с массой вопросов. Если рассматривается электрическая конструкция, вопросы в большинстве одинаковые. Ответить на них лучше сразу, чтобы избавить пользователей от лишних забот и сэкономить им время.

Годится ли электрическая печь для русской бани?

Бытует мнение, что металлические печи вообще не годятся для русской бани. Тем более, электрические конструкции с небольшой каменкой — на нее нельзя выплескивать воду, так как она попадет на ТЭНы. Однако, если каменка массивная (от 100 кг), каменку вполне можно использовать традиционным способом, так как вода успеет испариться полностью и не достигнет нагревателей. Поэтому, для русской печи надо лишь подобрать подходящую модель.

Как определить необходимую мощность электрической печи?

Это делают исходя из объема помещения. Сначала вычисляют его, а затем выбирают подходящую модель из расчета 1 м3 на 1 кВт мощности. При этом, рекомендуется делать небольшой запас, поскольку нагреватели со временем теряют рабочие качества.

Некоторые источники утверждают, что электрическая печь и парогенератор несовместимы. Так ли это?

Это ошибочное утверждение. Есть модели электрокаменок, оснащенные встроенным парогенератором. Поэтому, оба устройства вполне совместимы. Мало того, парогенератор для некоторых моделей является единственным способом создания в парной нужного микроклимата.

Можно ли выполнить подключение печи самостоятельно?

Если печь на гарантии, установку и подключение выполняют специалисты из гарантийной мастерской (или из сервисного центра). Это оптимальный вариант, который всегда дает ожидаемый результат. Однако, возможность пригласить специалистов имеется не всегда. Поэтому, многим владельцам приходится выполнять эту процедуру самостоятельно.

Где удобнее всего разместить пульт дистанционного управления?

Пульт обычно устанавливают неподалеку от входа. Устанавливать его в парилке не рекомендуется (для некоторых моделей существует прямой запрет на такой монтаж). Если управление находится вне парной, гораздо удобнее запускать нагрев, изменять режим, отключать печь.

Как подключить твердотопливный котел

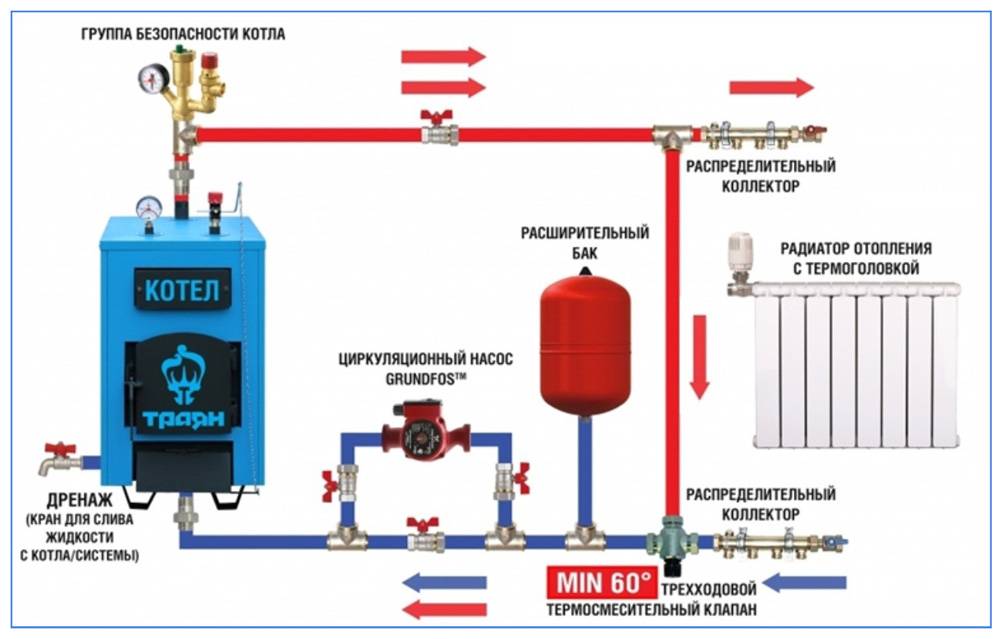

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Разновидности печек для бань

Печки для сауны представлены большим ассортиментом моделей. Они подразделяются на маломощные и очень мощные – здесь необходимо ориентироваться на объем парилки. Также существуют различия по материалу изготовления. Самые простые печи изготавливаются из стали, более продвинутые – с применением керамики. Существуют и чугунные агрегаты, но лить на них воду запрещено, так как попадание холодной воды на раскаленный чугун приведет к его повреждению.

Наибольшее разнообразие наблюдается в формах. Печи для сауны представлены в продаже в самых разных форматах – прямоугольные, закругленные, низкие, вытянутые в высоту, угловые и многие другие. То есть, с выбором модели, отвечающей восприятию, проблем не возникнет – и это уже большой плюс. Еще одна дележка печей для сауны – по типу корпуса. Он может быть открытым или закрытым. Открытые корпуса ориентированы на сухой жар, в то время как закрытые – на влажный. По способу крепления они подразделяются на напольные, пристенные и подвесные.

Также в продаже представлены дизайнерские модели, обладающие превосходным внешним видом и ориентированные на тех, у кого есть лишние деньги. Типичным примером является электропечь для бани с имитацией пламени.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов. Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла. Кусок толстостенного материала загибается и формирует корпус устройства. Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста

Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы. Затем формируется бак для воды. В топочной камере делается широкое отверстие, в него устанавливается труба дымохода. К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги. К конструкции приделывается топочная дверца. С обратной стороны котла крепится небольшая трубка для подсоединения крана. Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Что это такое

Электрическая печь — это нагревательный электроприбор, у которого для выработки тепловой энергии используются специальные элементы — ТЭНы. Это аббревиатура, обозначающая ТермоЭлектрический Нагреватель, или Трубчатый Электрический нагреватель. Он является сердцем печи, при подключении к сети электропитания ТЭН нагревается и отдает тепло в помещение и смежные узлы печи (каменка, бак для воды).

В зависимости от мощности печи может быть установлено 4-12 нагревательных элементов (в некоторых моделях их еще больше).

Конструкция электрической печи проста. В ее состав входят всего три основных элемента:

Помимо этого, в конструкцию печи может входить бак для нагрева воды, а также парогенератор. Это элемент, который заменяет традиционную процедуру выплескивания воды на камни.

Для небольших печей с малым размером каменки (или вовсе без нее) наличие парогенератора позволяет обеспечить полноценный функционал на минимуме возможностей.

Нагрев происходит конвекционным способом — верхняя часть корпуса электропечи обычно открытая. Горячий воздух поднимается вверх и греет камни. Кроме этого, он проходит сквозь промежутки между ними и нагревает помещение.

Отличия между печами и котлами

Первое, что нужно сделать перед обустройством котла в бане – хорошо разобраться в классификации подобных систем, их особенностях и функциях. Не будет лишним посмотреть фото различных конструкций и их схемы, чтобы понимать, чем отличается электрокотел для бани от, например, газового котла.

Важно при изучении обязательно отметить главное различие между металлическим котлом и традиционной кирпичной печью. Часто неопытные люди распространяют ошибочное утверждение о том, что эти конструкции совершенно идентичны. А ведь разница очевидна, и заключается она, во-первых, в используемом для постройки материале, а во-вторых, в схеме изготовления и принципе работы сравниваемых систем

А ведь разница очевидна, и заключается она, во-первых, в используемом для постройки материале, а во-вторых, в схеме изготовления и принципе работы сравниваемых систем.

Порядок подключения электрокотла в бане

Базовый алгоритм действий:

1. Входные подводки котла оснащают шаровым краном, фильтром, грязевиком. Эти компоненты защищают внутреннюю емкость от контакта с трубной накипью.
2. Выходные отверстия оборудуют шаровыми запорными кранами.
3. Входящие и исходящие трубы стыкуют с помощью муфт.
4. Котел соединяют с распределительным щитком посредством обособленной ветки электрокабеля. Притом нужно обеспечить провод с таким сечением, которое прописано в паспорте оборудования.
5. Проводку оснащают выключателем и УЗО. Между размыкающими контактами придерживаются 3-миллиметровых промежутков.

После установки оборудование в обязательном порядке заземляют.

Обычно отопительный прибор размещают в предбаннике, тогда как каменку и контур нагрева воды монтируют в парилке. Порядок навешивания котла:

1. Маркером либо карандашом отмечают место расположения крепежных элементов.
2. Выполняют соответствующие отверстия перфоратором либо дрелью.
3. Устанавливают монтажную планку, стальной крепежный профиль.
4. С помощью уровня следят за тем, чтобы соблюдались горизонтали.
5. Навешивают оборудование на дюбели.
6. Подводят трубы водоснабжения, фильтры.

В случае с напольной вариацией после шага №5 нужно закрепить снизу металлический поддон.

Так как внутренняя отделка помещения традиционно выполняется с привлечением древесины, нужно оставить безопасное расстояние вокруг нагревательного прибора. Контактирующие деревянные поверхности покрываются антипиренами. Розеточные и кабельные системы защищаются специальными гофрами, они должны обладать максимальной влаго- и теплозащитой, качественной изоляцией.

Лучшие модели для больших помещений

Protherm Скат 24 КR 13

Прибор чешского производства получил мощность 24 кВт⋅ч. Этот котёл очень надёжен и безопасен в использовании.

Достоинства:

1. Защита от перегрева.
2. Компактность.
3. Можно подключить бойлер.
4. Температурный режим теплоносителя варьируется от 30 до 85 градусов.
5. Защита от замерзания.
6. КПД 99,5%.
7. Срок гарантийного обслуживания составляет 2 года.

Недостатки:

• Необходим стабилизатор напряжения.
• Котёл работает довольно громко.

Эван Warmos QX-18

Самый мощный котёл среди отечественных производителей. Управление этим девайсом происходит в автоматическом режиме, но можно использовать и ручной. Функционирует стабильно даже в условиях перепада напряжения, но всё-таки лучше приобрести стабилизатор.

Плюсы:

1. Универсальность — подходит для помещений любого типа.
2. Тихая работа.
3. Возможность устанавливать необходимую температуру сроком до одной недели.
4. Защищён от перегрева и короткого замыкания.
5. Оснащён датчиком давления.
6. Встроенный насос.
7. При аварийной ситуации выдаёт характерный звуковой сигнал.

Минусы:

• Большой вес.
• Громоздкость.
• Появляется конденсат.

Электрокотёл Невский

   Электрокотел Невский разрабатывался для применения в условиях сурового климата. Управление котла организовано с помощью контроллера «Невский» и системы дистанционного контроля. К схеме управления можно подключить погодозависимый контроллер, изменяющий температуру помещения в зависимости от погодных условий, что позволяет экономить электроэнергию. Данные опции устанавливаются по желанию потребителя.

   Выбрать из всего многообразия электрокотлов тот, единственный, который сможет надежно и эффективно обогревать ваш дом, очень непросто. Какой электрический котел лучше, каждый решит для себя сам, исходя из множества факторов, большинство из которых рассмотрено в данной статье. Главное, чтобы отопительный агрегат обеспечил необходимый комфорт, был несложным в управлении и приносил удовольствие от его использования.
