Ракетная печь: устройство и принцип работы, обзор лучших моделей, плюсы и минусы, варианты самостоятельного изготовления

Обзор готовых моделей

Промышленность выпускает несколько типов ракетных печей. Каждая из них имеет конструктивные особенности и область применения.

Везувий Ракета – Союз

Мобильная конструкция для напольной установки. Пригодна для приготовления пищи на открытом огне. Удобна для применения в дачных условиях. Масса модели 12 кг. Конструкция имеет встроенную подставку, придающую ей устойчивость. Топка открытая.

Везувий Ракета 1(2)

Походно-туристическая модели двух размеров. Оптимальный выбор для любителей отдыха на природе. Состоит из 3 отсеков: топки, поддувала и вертикальной трубы варочной панелью в верхней части. Отличается экономичностью и высоким КПД.

Kolundrov

Переносная модель для применения в походных условиях. Масса 4,75. На одной загрузке топлива работает около 20 минут. Легко собирается. Включает в себя топку с поддувалом и заслонкой, трубку и конфорку для размещения посуды.Выдвижное дно позволяет быстро избавляться от золы и остатков топлива.

Везувий Ракета 3

Модель с духовым шкафом, который пригоден для разогревания банок консервов, приготовления печеного картофеля. Имеет L-образную форму, экономично расходует топливо и удобна в транспортировке. Масса 8 кг.

Огниво Кормилец

Легко собирающаяся переносная модель, предназначенная для приготовления пищи в походных условиях. Топливный отсек надежно защищен от попадания влаги. Верхняя подставка рассчитана на посуду различного размера (в зависимости от модификации). В модели Огниво Пекарь можно запекать продукты одновременно с варкой и кипячением воды.

Кузьма

Компактная турбо-печь с возможностью разборки для удобной транспортировки. Масса модели – 3,5 кг. Топка защищена от воздействия дождя и ветра. Допускается использование агрегата на снегу. Отличается легкостью и прочностью составных деталей, эффективна и удобна в эксплуатации.

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Видео по теме:

https://youtube.com/watch?v=K4iZIm3fvm4

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно

Важно соблюдать пропорции

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

Дымоход;
Колпак;
Утеплитель;
Загрузочный бункер;
Зона горения;
Зона дожигания.

Печь Огнево можно купить в специализированном магазине по достаточно приемлемой цене

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует

Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования

Почему я выбрал именно ракетную печь

Теперь несколько слов о ракетных печах. Сразу хочу заметить, я купил печь не потому, что ленился самостоятельно собрать подобное устройство, а могу, а потому что самодельные модели просто-напросто требуют много временных затрат. И не факт, что получится с первого раза, сделать эффективную конструкцию. А мне в первую очередь нужно было обогреть дачный домик, да и использовать ракетную печку непосредственно для приготовления пищи.

Выпускается несколько типов ракетных печей, каждая из них хороша по своему, здесь уже нужно выбирать самостоятельно, исходя из своих потребностей

При выборе важно учесть, как будет использоваться прибор, что вы от него хотите?. Например, модель «Пекарь», «Помощник» и «Кормилец» – это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды. Она разработана главным образом для приготовления пищи

При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши

Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши

Например, модель «Пекарь», «Помощник» и «Кормилец» – это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды. Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши.

А вот ракетная печь «Хозяин» и «Полесье» с дополнительной насадкой – это уже, как отопительный вариант для летних и садовых домиков, дач, так и печка для приготовления еды.

Хотя, еще одна фишка, в том, что они придумали и делают различные насадки к печам, Тем самым можно существенно увеличить функционал уже приобретенных конструкции.

Имеются в каталоге производителя и другие варианты изделий, а так же универсальные комплекты печей, которые невероятно экономные в расходе топлива, компактные и удобные в эксплуатации на природе.

Надеюсь, моя информация сможет вам пригодиться! Спасибо за внимание!

И чтобы не отступить от темы приготовления и рецептов, вот видео рецептик с использованием одной их ракетных печей.

Принцип работы

Прежде чем приступать к изготовлению агрегата, следует подробно рассмотреть принцип его работы. Сразу хотелось бы уточнить, что ракетная печь для дома не имеет ничего общего с реактивным двигателем и полётами в космос. Подобное название печи было присвоено в народе за счёт необычного внешнего вида: агрегат очень похож на перевёрнутую ракету и при работе издаёт характерное гудение.

Гудение появляется у печи только при определённом режиме работы, когда в топливник подаётся слишком большое количество кислорода

Обратите внимание на то, что если ваша печь слишком громко гудит или издаёт несвойственный рёв, это свидетельствует о неправильной, неэкономичной и неэффективной работе. Правильная работа ракетной печи сопровождается еле слышным шелестом

Переносную ракетную печь очень часто берут с собой в поход для подогрева пищи

Тепловые агрегаты подобного типа в зависимости от сферы применения можно разделить на:

Переносные;
Стационарные.

Первые в основном используются в походных условиях, они мобильны, легко транспортируются и не занимают много свободного места. Второй вид конструкции более капитальный. Его используют для установки в помещениях, для обогрева комнаты или для подогрева пищи.

Принцип работы ракетной печи проще всего показать на примере простейшей туристической топки «Робинзон». Конструкция представляет собой перевёрнутую трубу в виде буквы «Г».

В ту часть трубы, которая находится в горизонтальном положении по отношению к поверхности земли, загружается твёрдое топливо (дрова, щепки), далее топливо поджигается со стороны вертикальной части трубы.

В переходном канале создаётся тяга, которая усиливается по мере прогрева топлива, в связи с чем для эффективной работы необходимо перекрывать подачу воздуха снаружи. Если подача воздуха не будет ограничена, дрова перегорят впустую, и никакая тепловая энергия в итоге не будет получена.

Даже простейшая ракетная печь способна обеспечить нагрев воды в большой ёмкости за считанные минуты. Если произвести правильную изоляцию верхней части трубы, в устройстве можно будет сжигать толстые поленья и обогревать помещение большой площади.

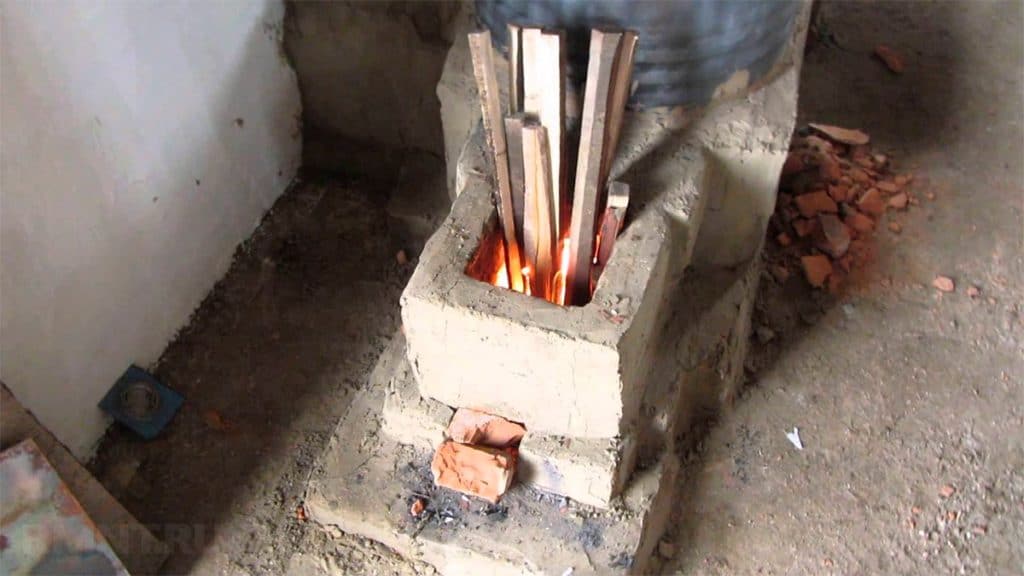

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

жаропрочный красный кирпич;
бочка из металла;
металлическая дымоходная труба;
старое металлическое барбекю;
жаростойкая краска;
металлическая арматура;
небольшое количество керамзита, самана и перлита;
песочно-цементная смесь;
щётка по металлу;
строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Преимущества и недостатки ракетных печей

Главным достоинством рассматриваемого варианта является низкая себестоимость агрегата – как в отношении расходников, так и касательно трудозатрат. Если взять за основу трубы, баллон и металлопрофиль, можно собрать образец, способный стать экономичным и действенным способом отопления жилья в суровых климатических условиях.

Умелые мастера оперативно выкладывают замечательные кирпичные вариации, способные гармонично вписаться даже в самый требовательный интерьер. В этом случае декорирование сводится к маскировке крышки топливного отсека и выступающего колпака, остальные сегменты и дымоходы изначально не на виду.

Чтобы добиться высокой эффективности печи, следует избегать использования сырых дров, также не нужно добиваться ревущего режима, оправдывающего название, – лучше ограничиться ручной подачей воздуха.

Топка сырыми дровами существенно снижает эффективность работы печи

Еще одной сильной стороной приспособления является возможность использования теплового аккумулятора: водяной контур в совокупности с лежанкой позволяет направить как можно больше энергии на отопление, уменьшить потери через дымоход.

Недостатки конфигурации:

необходимость в ручном управлении, отсутствие возможности автоматизации;
частая загрузка топлива;
колпак сильно нагревается, прикосновение к нему чревато ожогами.

Последнее обстоятельство ставит под сомнение целесообразность использования примитивных ракет в условиях, когда в доме есть дети.

Самодельная конструкция

При отсутствии опыта можно выбрать упрощенную конструкцию из нескольких кирпичей, согнутой трубы. Если имеются навыки обращения со сварочным аппаратом, создают печь из квадратного профиля и листового металла.

Чертеж печи и размеры

Представленный вариант можно корректировать с учетом объема помещения, других личных требований и предпочтений. Разработчики рекомендуют устанавливать диаметр канала райзера в пределах от 65 до 105 мм. Соответствующим образом изменяют размеры обечайки.

Чертеж с пояснениями для сборки

Для аккумулирования тепловой энергии выбран саман. Этот материал не является жаростойким, поэтому температуру нужно снизить до безопасного уровня. Дополнительные рекомендации:

барабан можно сделать из стандартного 50-литрового баллона;
обеспечивают идеальную герметичность системы дымоудаления, чтобы предотвратить проникновение сажи в пористый саман;
для удаления остатков механических примесей устанавливают второй зольник.

Пошаговая инструкция

Самодельная дровяная печь ракета

Реактивную печь на дровах своими руками можно создать по следующему алгоритму:

Для изготовления смеси основного теплоизолирующего слоя (5б) используют щебень из шамота марки ШЛ.
Рама опоры для печи собирается из деревянных лаг (100 х 100) с ячейками не более 600 мм, под лежаком расстояние можно увеличить.
Для обшивки применяют минеральный картон, шпунтованные доски.
Деревянные заготовки предварительно обрабатывают пропиткой с биоцидными добавками.
Площадку под основной частью конструкции закрывают металлическим листом.
После размещения конструкции на запланированном месте устанавливают опалубку, заливают саман.
Из подходящего по размеру газового баллона делают барабан.
Для создания надежных сварных соединений применяют электроды диаметром 2 мм, постоянный ток силой 60-70А.
Герметизирующий уплотнитель создают из асбестового шнура, фиксируют жаростойким клеем.
Из подготовленных стальных заготовок собирают райзер.
Устанавливают нижний слой изоляции, для опалубки применяют фанеру (20 мм) или доски.
Заполнение строительной смесью выполняют до уровня Б по чертежу. Для полного высыхания этой части при комнатной температуре нужно 1-2 дня.
Устанавливают топку, контролируя точность вертикального положения.
Часть поддувала будет выступать наружу, поэтому на завершающем этапе стенку выравнивают саманом.
После заполнения смесью до уровня Г рекомендуется ускорить сушку обычной лампочкой накаливания мощностью 60-75 Вт (размещают под райзером).
Устанавливают зольник, созданный из стального листа толщиной 0,8-1 мм.
Монтируют тубус барабана с формированием во внутренней части клиновидного наклона к выходу (смесью 5б).
Создают футеровку с послойным заполнением (5г), пробку делают из глины.
Продолжают сборку по схеме, устанавливают гофру, крышки барабана и зольника.
После завершения сушки (2-25 недели) удаляется опалубка, формируется поверхность, окрашиваются видимые металлические части.

Пояснения к составу строительных смесей (5):

а – саман из глины и соломы, консистенция густого теста;
б – глина средней жирности со щебнем из шамота;
в – шамотный песок с глиной в пропорциях один к одному;
г – речной песок без промывки с фиксированным размером гранул (2,5-3 мм);
д – печная глина среднего уровня жирности.

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Самым сложным этапом, предваряющим сборку, является расчет тепловой мощности устройства. Умельцы рекомендуют использовать готовые чертежи с указанием исходных материалов, при выборе схемы нужно сопоставить потенциальные размеры печи и отапливаемую площадь.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

печь-плита,
с водяным контуром,
с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь ракета может быть оснащена варочной поверхностью

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

Простая конструкция;
Длительное сохранение тепла;
Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.
