Шибер для дымохода своими руками: как сделать заслонку для трубы

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Принцип использования

Для того, чтобы уменьшить тягу, вам нужно немного закрыть заслонку. Если же вы хотите, наоборот, повысить тягу, вам нужно открыть шибер. Принцип использования необычайно простой.

Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.

Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.

Какие же мы вывели функции заслонки?

С ее помощью регулируется тяга.
Она защищает дымоход от перепада температур.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Дефлектор на трубу дымохода (с фото)

Для устранения обратной тяги в дымоходе рекомендуется воспользоваться дефлектором.

Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты.

Необходимо также посмотреть, как расположен шибер — специальная заслонка, с помощью которой регулируют тягу. Один шибер должен находиться в дымоходном канале, а второй, как правило, располагается либо в печи, либо в ее дверце. Можно попробовать изменить их положение.

Современные дефлекторы для печи бывают:

с плоской верхушкой;

оснащенные открывающейся крышкой;

имеющие щипцовую крышу с двумя скатами на трубе;

с полукруглой верхушкой.

Дефлекторы, обладающие плоской верхушкой из меди, часто располагают на банях в стиле модерн.

В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Некоторые модели дефлекторов необходимо вставлять дверкой в направлении к дымосборнику. Для этого нужно завести один край на стенку, аккуратно приподнять второй и опустить на место. Для удобства монтажа следует демонтировать пластины с задней и боковых стенок.

Можно выбрать модель в магазине, а можно легко изготовить дефлектор для дымохода самостоятельно. До того как сделать дефлектор на трубу, ознакомьтесь с подробным описанием этапов работы.

Перед тем как приступать непосредственно к изготовлению дефлектор, необходимо определиться с материалом, из которого он будет выполнен. Это может быть медь, оцинкованное железо или нержавеющая сталь. Несмотря на то, что медь является достаточно дорогим материалом, лучше остановить свой выбор на данном металле, так как он устойчив к атмосферным явлениям. Это обусловлено тем, что дефлектор располагается в одном из самых недоступных мест бани, и частый ремонт будет проблематичен.

Перед тем как сделать дефлектор, необходимо начертить на картоне развертку всех основных деталей, в том числе колпака, диффузора и внешнего цилиндра. Затем следует перенести все на металл и вырезать по этим выкройкам с помощью специальных ножниц. Далее нужно соединить детали друг с другом с помощью заклепок, болтов или сварки. Из полосы металла нужно выполнить кронштейны, с помощью которых колпак будет закрепляться на поверхности. К колпаку следует прикрепить обратный конус. Собрав дефлектор на трубу дымохода, можно переходить к его установке на крышу. Сначала необходимо зафиксировать нижний цилиндр, используя болты и гайки. С помощью хомутов нужно закрепить на нижнем цилиндре диффузор, а на нем установить колпак с обратным конусом.

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

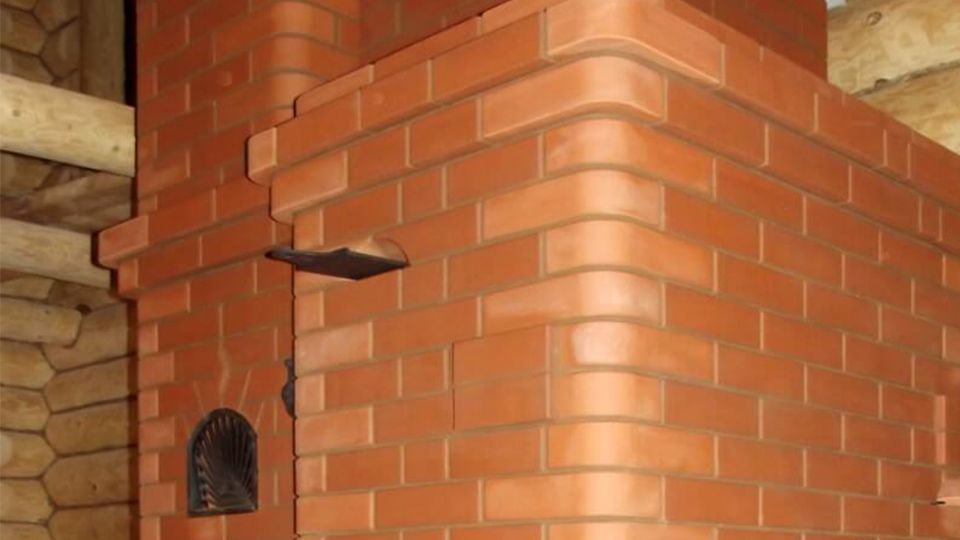

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Чем отличаются друг от друга различные виды задвижек

В наши дни заводы выпускают задвижки самых разных типов конструкции. Отличаются они по следующим параметрам:

Конструкция запорной детали – она может быть выполнена в форме клина, либо может представлять собой параллельный запирающий элемент (дисковая задвижка является разновидностью именно такого типа арматуры).
В зависимости от того, как устроена проходная часть, задвижки могут быть полнопроходными (проход задвижки равен по размеру диаметру трубы) и неполнопроходными (диаметр трубы больше диаметра проходного участка задвижки).
Способ управления – ручной, электроприводной, пневмоприводной или гидроприводной.
Метод, которым задвижку присоединяют к трубе – фланцевым, муфтовым способом или путем сварочных работ.
Формообразование корпуса – литое или сварное.
Материал, из которого изготовлен корпус – сталь (некоррозионностойкая и коррозионностойкая) или чугун.

Наиболее целесообразно классифицировать задвижки по конструкционным особенностям затворного элемента. По данному параметру различные формы задвижек можно объединить на основные виды: клиновые и параллельные изделия. Первая разновидность делится на агрегаты с цельными, упругими и составными клиньями, а вторая на однодисковые и двухдисковые запорные конструкции.

Установка печного оборудования

Установка печного оборудования

Его устанавливают в процессе кладки массива печи. Колосниковые решетки устанавливают ниже уровня топочного отверстия на один ряд кирпичной кладки с уклоном к топочной дверце на 25-30мм. Прорезы между колосниками должны быть направлены вдоль длины топливника. Для того, чтобы колосниковая решетка при термическом расширении не разрушала кирпичную кладку, ее укладывают относительно кирпичной кладки с зазорами не меньше 5мм, которые потом засыпают песком. Недопустимо крепить колосниковые решетки с помощью раствора.

Топочная дверца — одной из наиболее слабых звеньев в кирпичной кладке печи. Её устанавливают с зазором 5 мм по всему периметру топочного отверстия. Герметизацию зазора выполняют асбестовым шнуром со следующим заполнением раствора глины с добавлением соли. Закрепляется топочная дверца в кирпичной кладке с помощью металлических кавычек, выполненных из листовой стали толщиной 3-4 мм или провода, который крепят с четырех сторон к рамке дверцы. Кавычки закрепляют с обратной стороны кирпичной кладки, а провод укладывают между кирпичинами и заделывают раствором. Чтобы не поднимать однородность кладки, топочная дверца устанавливала так, чтобы ее верхний ряд совпадал с горизонтальным швом.

Дверца поддувала крепится в такой же последовательности. Чтобы она меньше испытала влияние высоких температур, ее устанавливают без зазора.

Духовой шкаф устанавливают так, чтобы он со всех сторон обдувался горячими газами. Со стороны топки духовой шкаф облицовывают кирпичом на ребро, а сверху обмазывают глиняным раствором. Крепят его так, как и дверцу с заполнением зазоров асбестовым шнуром и раствором.

Ни в коем случае нельзя использовать верхнюю грань духового шкафа как перемычку в кирпичной кладке. Лучше всего над рамкой духового шкафа делать перемычку из кирпича «в замок» или выполнять кирпичный свод. Можно как перемычку использовать стальную или чугунную полоску, которую не следует защемлять в кирпичной кладке, а устанавливать с некоторым зазором по торцам.

Дымовые задвижки и вьюшки устанавливают на высоте 2-2,2 м от уровня пола со стороны, на которой находится топка, располагая так, чтобы при открытой задвижке дымовой канал был целиком открыт. Устанавливают их без зазоров, так как они не испытывают влияние высоких температур. Закрепляют эти приборы в кирпичной кладке с помощью мягкого вязального провода диаметром 2-3 мм.

Печные плиты (настил) устанавливают на тонком пласте глиняного раствора над верхом духовки на расстоянии 5-6 см. По всему периметру плиты между ней и кирпичной кладкой должен быть зазор 1,5 см. Располагают плиту так, чтобы большая конфорка находилась над топливником. Лучшим вариантом считается установление плиты на металлический подрамник, выполненный из угловой стали и закрепленный в кирпичную кладку массива печи.

Очистители являются неотъемлемой частью любой печи. Методика их установления разная, в зависимости от желания мастера и наличия приборов. Это могут быть просто отверстия в кирпичной кладке, которые потом закладывают кирпичом. В случае необходимости чистки газохода, кирпич вынимают из отверстия, а потом вставляется на место. При этом следует нанести маркировку на место нахождения очистительного отверстия, чтобы его можно было легко найти.

Этот вариант накладывает некоторые ограничения на облицовку печи и применяется редко. Лучше всего в отверстия вставлять очистителя-коробки, выполненные из листовой стали, которая в случае необходимости легко приоткрываются и закрываются. При этом они должны быть выполнены так, чтобы газы, которые отходят из печи, не попадались в помещение. Для этого в коробочку вставляют кусок кирпичины на растворе и плотно устанавливают в рамку. Чтобы коробку было удобно вытягивать, к ней приделывают ручку. Закрепляют коробку с помощью мягкого вязального провода без зазоров во время кладки газоходов. Красят их термостойкими красками.

голоса

Рейтинг статьи

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.
Теперь с помощью болгарки вырежьте круг по выполненной разметке.
Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.
Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.
Отрезаем трубу болгаркой с отрезным кругом.
Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.
Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.
Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.
Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.
Собираем заслонку в трубку.
Делаем шаблон для фиксатора заслонки.
Переносим разметку на металлический лист. Можно использовать циркуль.
Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
Привариваем к трубе.

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

Выложите 2 ряда печи или камина согласно используемой схеме порядовки.
На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
Устанавливается заслонка.
В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.
Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.

В каких случаях используют шиберную задвижку?

Данное приспособление способно полностью или частично перекрыть сечение дымоходных труб, что позволяет регулировать силу пламени в ходе горения. Применятся шибер задвижка, купить которую вы всегда можете у нас для одностенных, либо двустенных дымоходных систем. Не может быть элемент использован лишь в тех моментах, когда горение поддерживает дополнительный воздух.

Среди основных достоинств применения задвижки для дымохода можно назвать следующие:

способность работать при высоких температурах (900 градусов);
стойкость к проявлению коррозии;
прочность;
максимально эффективная конструкция в работе (использование задвижки может перекрыть трубу на 85%, что, в свою очередь, является оптимальным показателем);
значительная экономия расходов топлива;
хорошие теплопроводные характеристики.

Сегодня чаще всего купить шиберную задвижку для дымохода предлагают из стали, но часто производители используют и другие виды металлов. Чтобы избежать проблем с возникновением коррозии, мы рекомендуем все же останавливать свой выбор на изделиях из прочной нержавеющей стали.

Особенности, характеристики и назначение шибера

Что же из себя представляет шиберная задвижка? Она предназначена для контроля и регулировки тяги в системе дымоотвода. С немецкого языка, слово шибер переводится как деталь, сделанная из металла (металл может быть разным). Любой печник знает, что хорошая тяга – это важнейшее условие для того, чтобы нормально эксплуатировать топливную систему.

Если тяги в системе недостаточно, то туда не попадает кислород, который так важен для горения. В результате процесс розжига и самого горения будет проблематичен. С другой стороны, при отсутствии тяги весь дым будет попадать в помещение, что приводит к негативным последствиям. А вот если тяга хорошая, и именно ее обеспечивает шибер поворотный для дымохода, горение будет эффективным:

Во-первых, разжечь топливо будет значительно проще.
Во-вторых, процесс горения улучшается, топливо быстро сгорает, принося в помещение все больше тепла.
В-третьих, внутрь не попадает дым, а процесс обогрева намного качественнее.

Итак, шиберная задвижка позволяет улучшить тягу, предотвратить негативные последствия при горении твердого топлива в печи или камине. Эту деталь специалисты советуют монтировать при отоплении любым топливом, будь то газ, уголь или дрова.

Сама шиберная задвижка устанавливается непосредственно в дымоходе. Она и является основным регулятором тяги, контролируя процесс сгорания топлива. Нужно уточнить, что чересчур сильная тяга тоже не слишком приемлема, так как топливо будет интенсивно сгорать, расход значительно увеличивается. Задвижка работает так: чтобы уменьшить тягу и снизить интенсивность горения внутри топки, нужно прикрыть ее. А если потребуется увеличить тягу, то выполняется противоположенное действие. Процесс выполняется механическим путем с участием человека.

Шиберная задвижка выглядит как металлическая пластина, благодаря которой дымоход можно перекрывать или освобождать. Монтируется она как для систем одностенных, так и для двустенных котлов.

Обратите внимание! В случае когда камин и печь не используется, нужно обязательно закрыть шиберную задвижку на весь этот период.

Обычно, задвижка для дымохода устанавливается недалеко от печи, в начальном отрезке трубы дымохода. Это примерно 1 м от печи. Так человек может легко добраться до нее. К тому же данный участок не является утепленным. Специалисты не рекомендуют монтировать шибер на участок, который хорошо утеплен. Особенно это касается двухконтурных труб. Почему? Все дело в том, что под влиянием высокой температуры, металл внутренней и внешней трубы расширяется, а сама задвижка часто заклинивает и не высовывается обратно.

Подводя итог, можно рассмотреть основные задачи, которые выполняет шиберная задвижка:

Способна регулировать тягу в дымоходе, снижая или повышая ее.
Частично перекрывает сечение дымоходной трубы.
Шибер служит регулятором интенсивности горения пламени в печи.

Хоть шибер маленький и неприметный, но без него попросту не обойтись. Однако нужно понимать, что в случае, когда процесс горения в топке выполняется при подаче приточного воздуха, то устанавливать шиберную задвижку не нужно.

Теперь что касается материала изготовления шибера. Чаще всего для этой цели используется нержавеющая сталь, толщина которой не больше 1 мм. Шиберная задвижка из этого металла такой толщины будет способна:

выдержать температуру, достигающую целых 900 градусов по Цельсию;
шиберная задвижка устойчива перед коррозией;
обладает небольшим коэффициентом термического расширения.

Чтобы эксплуатация детали и самого дымохода была максимально простой, а с очисткой от сажи не возникало проблем, следует выбрать шиберную задвижку с полированной поверхностью. Стыковка швов делается способом вальцовки.

Заметка! Обычный шибер может перекрывать до 85% сечения дымохода. Это оптимальный вариант, чтобы эффективно выводить продукты горения и обеспечивать правильное горение топлива.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Выложите 2 ряда печи или камина согласно используемой схеме порядовки.

горизонтальный выдвижной шибер

Перекрываем шибер рядом кирпичей

Критерии выбора шиберных задвижек

Шибер – это устройство, которое позволяет обеспечить безопасное использование системы отепления за счет контроля качества тяги в дымоходных трубах

Поэтому важно правильно подобрать приспособление

При выборе шиберных заслонок следует обратить внимание на такие факторы:

Для газовых отопительных приборов используется вращающаяся модель шибера. Такая конструкция не позволяет полностью перекрывать доступ воздушных масс к каналам дымохода. Для газовых печей необходимо чтобы во время работы обеспечивался выход продуктов сгорания. Поэтому дымовой проход должен быть открыт не менее чем на 40 процентов.
Диаметр шибера должен соответствовать сечению отводящей дым трубы. Перед подбором устройства следует правильно сделать все необходимые замеры.
Пластина выдвижных изделий должна без затруднений открываться и закрываться, а поворотный шибер свободно вращаться вокруг оси.
Качественные шиберные задвижки производят из нержавеющей стали. Такой материал подходит практически для всех видов дымоходов.

Рекомендуется приобретать шиберные приспособления для регулировки тяги в дымоходе в комплекте с дымоотводной конструкцией. В такой набор входят все необходимые крепления и прокладки для монтажа системы. Также раздельная покупка обойдется несколько дороже.

Чтобы изделия были качественными подбирать их нужно в специализированных магазинах. Перед покупкой тщательно осмотреть крепление деталей и целостность механизма. Установка шиберных заслонок осуществляется только на модели печей или каминов, в которых отсутствует дефлектор.

Инструкция по изготовлению поворотного шибера

Рассмотрим вариант изготовления шиберной задвижки для металлической трубы. Такую модификацию можно монтировать как в новый дымоход, так и в уже готовую и функционирующую печь. Она представляет собой круглую плоскость с приваренным металлическим стержнем – своеобразным поворотным механизмом и держателем в одном лице.

Материал изготовления – лист стали-нержавейки толщиной 2-2,5 мм; металлический стержень 6-7 мм (полая трубка); пара болтов 8 мм, кусок металлической арматуры или гвоздь.

Чтобы вырезать и сварить детали, потребуются:

болгарка с комплектом дисков (абразивных и отрезных);
инструмент для разметки – маркер, строительная рулетка, циркуль;
инструмент для сварки – сварочный аппарат, электроды для стали, керн;
тиски, плоскогубцы, кусачки, молоток.

Также во время сварочных работ потребуется защитная одежда – перчатки, очки, комбинезон из толстой плотной ткани.

Ход работы:

Галерея изображений Фото из Перед разметкой необходимо измерить диаметр трубы, а затем с помощью циркуля перенести размеры на лист нержавеющей стали

Вырезаем заслонку с помощью дрели с отрезным кругом. Стараемся резать ровно, чтобы край получился аккуратным

Берем вырезанный стальной круг и вставляем в трубу. Если размеры не соответствуют, доводим края шлифованием

Чтобы отрезать трубку нужного размера, прикладываем ее к готовой заслонке. Трубка должна быть короче, чем диаметр круга, на 0,3 см с каждого конца. Затем отрезаем по меткам

Чтобы сделать на трубке внутреннюю резьбу, края необходимо рассверлить дрелью до размера 6,8 мм. В процессе поверхность трубки смазываем машинным маслом

Для нарезания резьбы используем специальный инструмент – метчик, который также нужно смазать машинным маслом. Удаляем стружку обратными вращательными полуоборотами метчика

По прямой через центр круга наносим маркером метки, затем высверливаем три отверстия – один в центре и два по краям. Через отверстия привариваем трубку

В два заранее подготовленных отверстия вставляем с двух сторон болты, которые внутри трубы вкручиваются в шиберную трубку

Этап 1 – разметка на стальном листе

Этап 2 – вырезание стального круга

Этап 3 – примерка шибера

Этап 4 – подрезка металлической трубки

Этап 5 – рассверливание трубки под резьбу

Этап 6 – нарезание резьбы

Этап 7 – вырезание отверстий под сварку

Этап 8 – установка шибера в трубу

Остается сделать фиксатор для ручки из стального листа. Готовый шибер время от времени необходимо очищать от сажи, а также нужно контролировать прочность мест сварки.

Из какого материала лучше брать шибер?

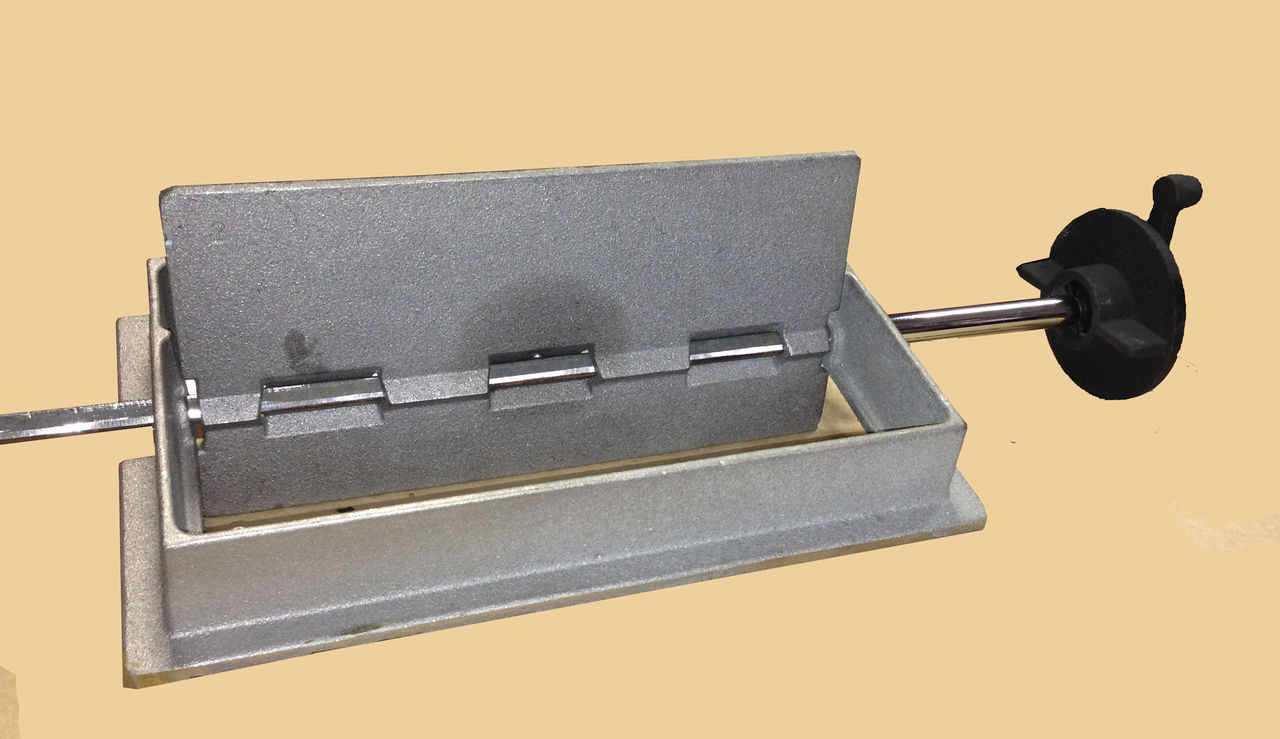

Дымоходные задвижки чаще всего делаются из чугуна. Правда, материал это тяжелый, а потом монтаж чугунного шибера достаточно трудный. Да и ставится он только на кирпичные печи.

Стальные шиберы делают в 1 мм толщиной. Чем хорошая сталь, так это тем, что выдерживает температуру до 900°С, обладает особой механической плотностью и устойчива к коррозии. Также сталь гладкая, и даже специально полируется для этой цели до блеска, а потому сажа на таком шибере не оседает и не создает проблемы. А самое главное – обладает достаточной теплопроводностью. Такая задвижка перекрывает дымоход на 85%, и угарные газы выводятся полноценно.
