Межэтажные перекрытия дома: доступно о важном

Какие существуют варианты перекрытий для частников?

Как правило, в двух-, трехэтажном коттедже для перекрытий между этажами чаще используют деревянные балки, реже железобетонные плиты, монолитное и сборно-монолитное перекрытие. Кратко рассмотрим особенности каждого вида перекрытий.

Деревянные перекрытия

Преимущества деревянных перекрытий в относительной простоте сбора, легком весе и достаточной прочности. Основа перекрытий – деревянные балки, опирающиеся на стены. Прочность конструкции зависит от сечения балок и от частоты их расположения. К недостаткам таких перекрытий относят необходимость утепления и звукоизоляции. Кроме того, у них относительно небольшой срок эксплуатации по сравнению с вариантами из бетона.

Железобетонные виды перекрытий

Железобетонные плиты давно известны и хорошо себя зарекомендовали, довольно популярны при строительстве коттеджей большой площади. Они равномерно распределяют нагрузку по всей поверхности и дополнительно прибавляют зданию жесткости. При укладке необходимо использовать специальную технику, так как размер плит колеблется от 2,4 до 6,8 м по длине, а вес от 0,9 до 2,5 т. Когда железобетонную плиту укладывают в качестве перекрытия между этажами, на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс.

Монолитные перекрытия

Перекрытие из монолитного железобетона используется для зданий с нетрадиционной планировкой. По прочности такое перекрытие превосходит сборный вариант, так как представляет собой литую конструкцию. Но характеризуется большой трудоемкостью работ и необходимостью выполнения всех работ на строительной площадке. Оба варианта при всех своих достоинствах (прочность, долговечность и т. д.) очень тяжелы и требуют дополнительного укрепления стен. Поэтому популярность набирают сборно-монолитные перекрытия, они также прочны, но легче и проще в установке.

Деревянные перекрытия

Это самый недорогой и потому очень популярный способ межэтажных перекрытий среди частных застройщиков. Он выполняется из деревянных балок высотой от 150 мм.

Несомненным достоинством данного способа служит его экологичность и дешевизна – деревянное перекрытие обойдется хозяину в 1,5-2 раза дешевле бетонного. Весомым преимуществом является и то, что дерево — это достаточно легкий материал, отсюда и снижение нагрузки на фундамент, и удобство монтажа – вполне можно обойтись без крана! Однако звукоизолирующая и нагрузочная способности дерева невелики, впрочем, для жилого дома вполне достаточны.

U-образные газобетонные блоки, на которые опираются балки, следует заполнять бетонным раствором, в который добавляется специальное армирование – два металлических стержня диаметром 8 мм, соединенных друг с другом поперечными стержнями несколько меньшего диаметра (6 мм), расположенными через каждые 150 мм. Балки фиксируются к вмурованным в U-образные блоки якорям, расположенным на расстоянии 2000 — 2500 мм друг от друга.

В наружных блоках стен балки располагаются в специальных гнездах, которые могут быть закрытыми или открытыми. В закрытом гнезде остается зазор порядка 30 мм между его стенками и балкой.

Главный недостаток дерева, как строительного материала, – его низкая огнестойкость и склонность к гниению и, как следствие, низкая долговечность

А потому, при сооружении деревянного перекрытия в доме из огнеупорного и долговечного газобетонного блока, вопросу защиты деревянных балок должно уделяться самое пристальное внимание. Среди таких мер отметим следующее:

1. Перед установкой деревянные балки должны быть хорошо просушенными и тщательно обработанными антисептиком и огнезащитным раствором;
2. Концы балок срезаются под углом около 75 градусов и обрабатываются специальными антисептиками на длину не менее 750 мм;
3. Конец балки, который помещен в блок газобетонной кладки, тщательно обматывается рубероидом или другим гидроизоляционным материалом так, чтобы вся находящаяся в гнезде поверхность балки была полностью изолирована;
4. Гнезда утепляются минеральной ватой или пенополистиролом. Щели между швами заполняются с помощью строительного раствора или полиуретанового герметика на 100 мм вглубь. Таким образом обеспечивается герметичность сооружения и также предупреждается гниение балки;
5. Для предотвращения впитывания деревом влаги из кладки следует предотвратить их контакт — делать основание из армированного бетона на последнем ряде стены. Между перекладиной и кладкой должно быть расстояние не менее 30 мм.

Бетонные плиты

Ж/б плиты не менее популярны в качестве перекрытия, чем деревянные балки. Применяются разные виды готовых бетонных монолитных плит, например, железобетонные, керамзитовые, газобетонные.

К общим достоинствам плит отнесем высокую скорость выполнения монтажных работ, отличные тепло- и звукоизоляционные свойства, а к недостаткам – дороговизну доставки и монтажа, ибо в данном случае без подъемного крана не обойтись. Вес плит в зависимости от их материала колеблется от 0,9 до 5 тонн, а это значит, что в большинстве случаев достаточно крана с грузоподъемностью 5 тонн.

К сожалению, необходимость в привлечении специальной грузоподъемной техники — не единственный недостаток бетонных плит, поскольку они имеют ограниченную прочность на изгиб. Это может быть и не критично, поскольку промышленность выпускает плиты с разной расчетной нагрузкой от 600 до 2000 кг/м2, главное — исключить возможности усадки дома, поскольку в этом случае велика вероятность появления трещин.

Еще один недостаток бетонных плит — их большой вес. Чтобы они не срезали мягкий газобетон стен, требуется обязательное устройство верхнего армированного пояса под укладку плит, даже если они будут более легкими, — керамзитовыми или газобетонными.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

• Клееный брус;
• Опиленное бревно;
• Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

• Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
• Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
• Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

• монолитные – перекрытия, выполненные из однородных элементов;
• сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

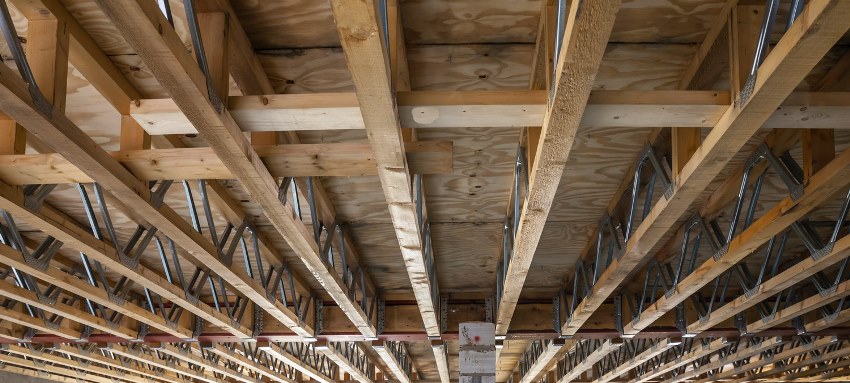

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

• быстрый монтаж;
• высокая несущая способность;
• хорошая термо- и звукоизоляция;
• приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

• 60 мин – плиты ж/б;
• 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
• 15 мин – перекрытия из древесины со штукатуркой;
• менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Расчет нагрузок

В домах каркасной конструкции на перекрытия создается нагрузка от массы самой постройки и дополнительные нагрузки переменного типа, создаваемые в период эксплуатации здания.

Масса 1 м2 чердачных перекрытий немного больше из-за дополнительных материалов и находится в пределах 300 кг/м2.

Нагрузка переменного типа на половые и чердачные основания существенно ниже, максимальное значение до 100 кг/м2. Аналогичный показатель для межэтажных конструкций в 2 раза больше – до 200 кг/м2.

Чтобы вычислить полную нагрузку, создаваемую на перекрытие, необходимо сложить постоянное и переменное значение. При этом обязательно учитывается длина балки, предварительно просчитывается площадь ее сечения. На основании полученных расчетных данных вычисляется шаг монтажа этих элементов конструкции (он может составлять 50-100 см).

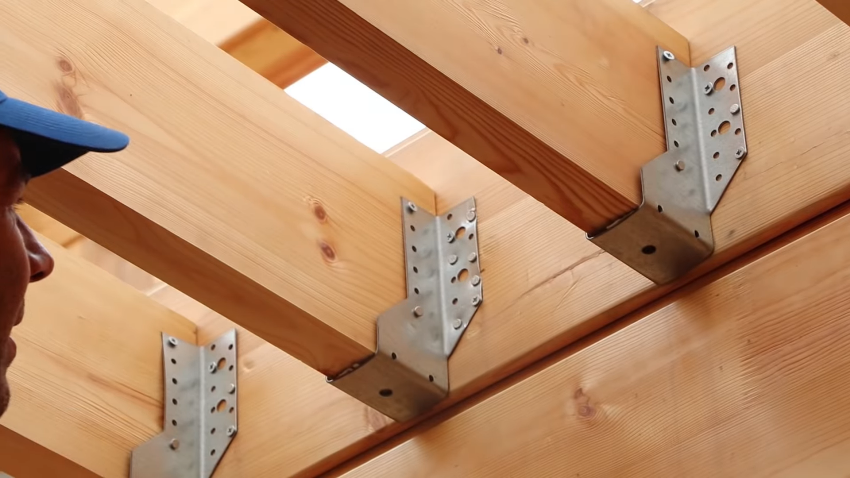

Чердачные балки фиксируются к обвязке каркаса здания стальными уголками или врезаются непосредственно в брус. Их монтаж осуществляется над вертикальными опорными стойками.

Какие есть варианты перекрытий?

В домах, выстроенных из газобетонных блоков, в качестве перекрытий могут служить разные строительные материалы, такие как дерево, бетонные плиты, блоки и пр. В зависимости от способа устройства в таких домах чаще всего применяют следующие виды перекрытий:

• деревянное;
• бетонное;
• заливное-монолитное;
• сборно-монолитное.

Каждый из этих вариантов имеет свои особенности и свои плюсы. Так, например, бетонная плита перекрытия — самый прочный и долговечный вариант, однако и самый тяжелый (простой фундамент на сваях такие плиты может не выдержать). Есть свои недостатки и у деревянных и монолитных перекрытий, которые могут частично компенсироваться специальными технологическими приемами, применяемыми в процессе укладки перекрытия. Давайте рассмотрим эти моменты более подробно.

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

1. Безбалочными: сборными, монолитными и сборно-монолитными.
   • Сборные.
     Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
     Для монтажа таких конструкций требуется специальная техника.
   • Монолитные.
     Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу.

     Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
     В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
     Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

   • Сборно-монолитные.
     Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания.

     Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

     • не требуется применение спецтехники;
     • стоимость работ существенно снижается;
     • объем работ снижается и, соответственно, скорость их увеличивается;
     • отпадает необходимость в опалубке;
     • хорошая тепло- и звукоизоляция.
2. Балочными: деревянными, металлическими, железобетонными.
3. Деревянными.

   Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

4. Металлическими.
   Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
   Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
5. Железобетонными.
   Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.

   Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

6. Кессонными, арочными и шатровыми.
   Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Как работать с пустотными плитами

В первую очередь, важна правильная перевозка, загрузка и хранение плит. Если они производились с нарушениями существующих технологий, вы получите треснувшую или отколовшуюся плиту, работать с которой будет невозможно.

Транспортируют плиты на грузовых машинах. Идеально, если время транспортировки совпадет со временем укладки плит. Тогда вы сможете «брать» краном плиту прямо с машины, что практически исключает вероятность того, что плита будет сломана из-за неправильной разгрузки.

Плиты перекрытий требуют особого складирования: между сложенными плитами укладывают по краям деревянные бруски.
Особое внимание стоит уделить самой нижней плите и ее защите от соприкосновения с землей. Если планируется длительное хранение сложенных плит, нижнее основание нужно сделать высоким.
Если нижняя плита в стопке коснется из-за проседания основания серединой земли, она наверняка лопнет

За ней полопаются и остальные плиты.
Деревянные прокладки должны находиться друг над другом вертикально.
Высота штабеля не должна превышать двух с половиной метров. Это приблизительно 10 плит в штабеле.

Статья по теме: Как правильно выбрать шаровый кран

Если вы планируете монтировать плиту, даже если она треснула, стоит постараться максимально снизить нагрузку на то место, где образовалась трещина. Если повреждение слишком велико, лучше не использовать такой материал в строительстве, или же обрезать плиту, сделав из нее короткую.

Перекрытия в доме из СИП панелей

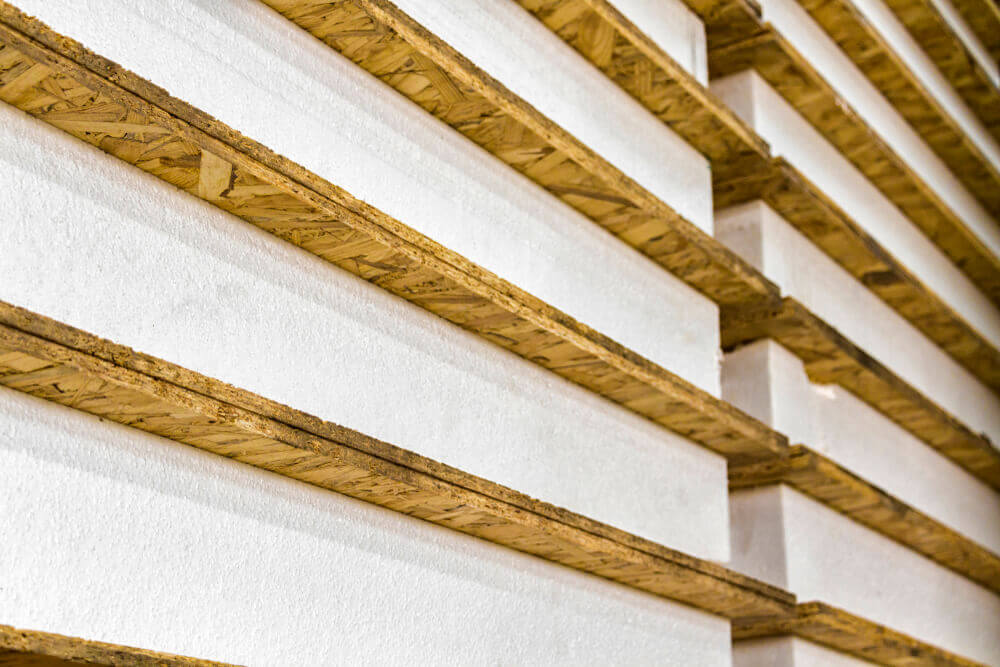

Установленные СИП панели

Технология возведения малоэтажных архитектурных жилых строений предоставляет возможность создавать здания не только с конфигурацией любой сложности, но и различной этажности. К тому же межэтажные конструкции можно обустраивать несколькими способами.

Процесс создания перекрытия не так уж сложен, если понять технологию возведения дома из сип-панелей. Первый этаж считается построенным, когда по всему его периметру установлены конструктивные плиты. По верху они «обвязываются» специальными досками. Это дает возможность обеспечить довольно хорошую жесткость и прочность возводимого дома.

Поэтому для обустройства межэтажной конструкции достаточно уложить сип конструктивы. Главное, чтобы их длина позволяла перекрывать ширину пролета. В стандартном исполнении перекрытие собирается из панелей по технике «шип-паз». А по его периметру закладываются доски специальной формы.

Но если требуется обеспечить достаточно высокую надежность межэтажной конструкции, то в местах соединения «шип-паз» дополнительно устанавливаются деревянные брусья.

На заметку!Довольно часто после завершения обустройства межэтажной конструкции по ее периметру снизу устанавливаются дополнительные брусья. При этом их непременно связывают с уже установленными опорами. Перекрытие данного типа способно выдерживать тяжелую корпусную мебель, расположенную на втором этаже.

Заливное-монолитное железобетонное перекрытие

Данное железобетонное перекрытие можно изготовить самостоятельно, без применения дорогостоящей подъемной техники, существенно сэкономив и на доставке готовых плит. Для его устройства по всей площади устанавливается опалубка, внутри нее сплетается каркас из арматурных прутьев диаметром до 15 мм, а затем все это заливается бетоном.

Такое перекрытие, благодаря своей монолитности, равномерно прочное по всему периметру и дает дополнительное армирование для всего дома. Кроме этого, таким образом можно изготовить перекрытие строго по размеру строения и любой формы, что весьма ценится индивидуальными застройщиками, предпочитающими нестандартные проекты.

Естественно, скорость изготовления заливно-монолитного покрытия будет в разы меньшей, чем с готовыми плитами, а вес (соответственно, нагрузка на стены и фундамент) больше, даже при меньшей толщине. Обустройство опалубки потребует дополнительных материалов, которые вряд ли найдут применение в дальнейшем. Кроме того, все это потребует много физических усилий от исполнителя работ. Впрочем, если таковым является сам хозяин дома, все с лихвой возмещается удовлетворением от сознания того, что свой дом он построил собственными руками – от начала и до конца!

Безбалочные перекрытия из монолитного железобетона

Монолитную плиту перекрытия изготавливают на месте, опирая ее по периметру или по нескольким сторонам. Для устройства перекрытия необходимы материалы для изготовления опалубки (доски или шиты), арматура, монолитный бетон. Под опалубку подводят временные опоры с нижнего этажа. Схему армирования и толщину плиты (в зависимости от пролета — 80-200 мм) определяет конструктор.

Внимание!

• Ширина поверхности опирания плиты должна быть не менее 12—15 см;
• арматура должна отстоять от края плиты на 4—5 см, чтобы это пространство можно было заполнить защитным слоем бетона;
• для замоноличивания перекрытия следует использовать бетон марки не ниже той, которая указана в проекте, и только заводского изготовления;
• не забудьте оградить места проемов в перекрытии специальными блоками или деревянной опалубкой;
• не снимайте опалубку преждевременно. Подождите хотя бы неделю, бетон должен набрать 70% прочности. Несколько стоек оставьте до его полного затвердения (28 дней).

Виды перекрытий по назначению

• Межэтажные;
• Цокольные;
• Чердачные перекрытия в деревянных дома;
• Подвальные.

Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.

Схема для обустройства бетонных межэтажных перекрытий

К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы

Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая

Для них важным является влогоизоляция и утепление.

Виды перекрытий для дома

Лаконичные перекрытия в доме

При строительстве частного дома различной конструкции применяют следующие виды перекрытия:

• балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
• безбалочные – монтируются из однородных составляющих, например, плит либо настилов.

К тому они могут быть:

• межэтажными – для разделения малоэтажного жилого строения на этажи;
• цокольными – отделяют жилые комнаты от подвала;
• чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.

Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.

10 основных достоинств сборно-монолитных перекрытий

1. Возможность монтажа в труднодоступных местах (где нет возможности установки специальной техники).
2. Возможность установки при реконструкции дома и замене старых поврежденных перекрытий без нарушения целостности стен.
3. Простота и большая скорость монтажа. При этом монтаж производится без помощи специальной техники, в частности без использования крана.
4. Можно собирать перекрытия для объектов различной геометрии: балки могут быть разной длины, их можно стыковать под углом, соответственно, появляется возможность перекрывать помещения сложной конфигурации.
5. Возможность делать длинные безопорные пролеты 10–12 м и более.
6. Высокая несущая способность (прочность). При установке можно подбирать несущую способность перекрытия в зависимости от предполагаемых эксплуатационных нагрузок на объекте.
7. Хорошая звукоизоляция и теплоизоляция готовых перекрытий.
8. Огнестойкость, химическая и биологическая стойкость (препятствует развитию плесени, грибков и микроорганизмов).
9. Возможность сразу установить систему теплых полов и другие инженерные конструкции.
10. Более низкая стоимость за счет экономии на установке и за счет снижения расходов на строительные материалы (бетон и арматура), так как нет необходимости устанавливать опалубку.

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :

• 58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
• 10 – ширина в дециметрах, 1 метр.
• 8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

Строительство домов

Перекрытия – специальные конструкции, которые разделяют этажи. Они могут изготавливаться из различных материалов и быть самых разнообразных видов. Индивидуальное строительство становится все более популярным. Большое количество городских жителей мечтают выбраться из квартир и стать собственником просторного дома. Чтобы сооружение было качественным и надежным, необходимо рассмотреть вопрос о видах и особенностях перекрытия.

1. Устройство перекрытий в частном доме
2. Перекрытия в частном доме своими руками
3. Монтаж перекрытия в частном доме
4. Варианты перекрытий в деревянных домах
5. Балочные перекрытия в частном доме
6. Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
7. Металлическое перекрытие в частном доме
8. Из чего сделать перекрытие в частном доме

Устройство перекрытий в частном доме

Потолочное сооружение имеет различные вариации, но есть правила, которые работают по отношению к каждому варианту: перекрытие должно быть жестким, надежным и быть приспособленным на предполагаемую нагрузку.

Перекрытие является сооружением, назначение которого, разделение соседних зон по высоте. Можно сказать, что это потолочное пространство, которое разделяет жилую территорию от зоны крыши и подвального помещения. На эту конструкцию возлагается главное требование – прочность, в силу того, что на нем будут установлены громоздкие предметы и будут перемещаться жители дома. Существуют определенные строительные параметры для перекрытий: для верхнего, мансардного перекрытия нагружаемый вес не должен быть больше ста килограмм на квадратный метр, что касается перекрытия между этажами, оно должно выдерживать нагрузку до двухсот килограмм на квадратный метр

Второе, не менее важное выдвигаемое условие к перекрытию – жесткость. Оно не должно «играть» от нагрузок и гнуться

Разновидности перекрытий по способу крепления

Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:

1. Установка брусьев в пазы, выполненные в стенах из блока.

2. Использование металлических фиксаторов, закрепленных к боковым элементам.

Также перекрытия между этажами бывают трех вариантов конструкций:

• на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;

• на деревянных ребрах – максимум до 12 м, норма – 5 м;

• на блочно-ребристых конструкциях – до 15 м.

Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

Установка брусьев в пазы

Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.

Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.

Монтаж брусьев в пазы

Использование металлических фиксаторов

Одним из вариантов крепления деревянного бруса является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи или кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

Металлические крепления для монтажа перекрытий
