Устройство перекрытий в кирпичном доме

Перекрытие между этажами – готовимся к монтажу на этапе строительства

При возведении стен из кирпича, силикатных блоков, газобетона в них предусматриваются проемы под элементы перекрытия. Шаг этих проемов – 1 метр, глубина – не менее 30 (а лучше 40) сантиметров, ширина такая же. В стену балка должна войти не менее чем на 20 см, плюс потребуется свободное место для ее торцов. Торцевая часть перекрытий никакими строительными смесями не заливается в целях естественной вентиляции и препятствия гниению.

Чем точнее выведены по высоте посадочные места в стенах дома – тем проще будет выполнить настил балочной конструкции. В домах же из дерева можно врезать балочные конструкции прямо в стены, тут выполнение будущего перекрытия подготовки на этапе строительства стен и не требует

Важно учесть недопустимость установки несущих брусков вплотную к параллельной стене, не ближе 10 см, и обязательно выдержать строгое постоянство шага установки – допустимый «разбег» от номинала 1 метр не должен превышать ± 5 см

Устройство деревянного перекрытия

Закладка балок перекрытий в кирпичном доме производится на стадии его постройки. Глубина гнезда должна составлять не меньше половины толщины стены. Ее можно сделать сквозной с дальнейшей заделкой утеплителем. Все остальные работы проводят до начала отделочных работ. Заблаговременно производится расчет нагрузки на междуэтажное перекрытие, определяется шаг укладки и размеры необходимых балок.  Использование деревянных балок для перекрытий возможно лишь в доме, где длина пролетов не более пяти-шести метров.

Принцип установки балки

Можно также сделать размещение балок методом укладки их на кирпичные столбы. При этом они должны быть установлены с небольшими интервалами. Такой способ чаще используют при оборудовании перекрытий цокольного этажа.

Укладка балок

Укладку начинают с крайних балок, выравнивая их при помощи обработанных мастикой подкладок и длинной планки, поставленной на ребро. Промежуточные элементы равняют по доске, уложенной на крайние балки.

Предварительно древесину обрабатывают антисептиком и тщательно просушивают. Широкие стороны балок при укладке должны располагаться вертикально — это повышает их жесткость. Концы балок срезаются под острым углом, смазывают мастикой и обертываются двумя слоями рубероида.

В ниши укладываются обработанные перемычки, в образовавшиеся углубления вводится слой минеральной ваты. Каждую третью балку следует укрепить с применением анкеров. При помощи натянутого шнура отслеживают сохранение уровня. Шаг между элементами конструкции — не более 1,5 метров.

Устройство чернового пола

Гидропароизоляция (изоспан) укладывается внахлест на перекрытия и черновой пол. Стыки проклеиваются скотчем. Сверху пленки укладывают огнестойкий утеплитель. Это может быть минеральная вата, вспененный полистирол, эковата, керамзит. Материал не должен выступать за поверхность балок.

Утепленный пол

Лаги пола второго этажа устанавливаются сверху на перекрытия. Желательно между лагами уложить дополнительный слой минерального утеплителя, чтобы изолировать пол и потолок от шума. Затем укладывается гидроизоляционная пленка.

Устройство верхнего этажа

Пол второго этажа покрывают чистовой доской, фанерой или гипсокартоном, а также укрепляют с помощью саморезов. Затем укладывается напольное покрытие в виде ламината, линолеума, плитки.

Соединение балок в длину

Если балок не хватает на весь пролет, то надо сделать соединение:

1. Сращивание – соединение в длину.
2. Сплачивание – совмещение по ширине.
3. Вязка – угловое соединение.

Принцип соединения балок

В основном требуется соединение в длину. Существует несколько способов сделать это:

1. Внакладку – балки спиливают под углом и соединяют болтами, скобами или хомутом.
2. Впритык – соединение балок внакладку с упором на внутреннюю стеновую перегородку.
3. Скрепление в замок – сложный способ соединения, требующий определенных навыков. Суть его в том, что в балках вырезаются углубления и выступы, которые затем соединяются, надежно фиксируя между собой устройство.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Особенности маркировки ЖБИ плит для перекрытия

Производство железобетонных изделий выполняется в четком соответствии ГОСТ стандартам, согласно которым готовая продукция маркируется следующим образом:

1. • Марка «1П»: структура изделия однослойная и сплошная без пустот;
2. Марка «2П»: структура плиты также без пустот и однослойная, но толщина самого изделия больше;
3. Марка «1ПК»: изделие с пустотами круглой формы в диаметре 1.6;
4. Марка «2 ПК»: изделие с круглыми пустотами внутри, диаметр которых 1.4;
5. Марка «ПБ»: структура продукции многопустотная.

Наибольшей прочностью и износоустойчивостью характеризуются плиты марок 2П и 2ПК, в производстве которых применяют бетон высшей прочности. Их лучше использовать в строительстве больших промышленных и общественных сооружения. Для частного строительства и возведения легких конструкций подходят плиты марок 1П, ПБ и 1ПК.

Деревянное межэтажное перекрытие своими руками

Деревянная потолочная конструкция отвечает за формирование устойчивого напольного покрытия верхнего этажа и ровного, надежного потолка нижнего этажа. Основную массу принимают несущие стены строения. Устройство деревянного межэтажного перекрытия наиболее популярно и востребовано в современном строительстве загородных домов. Обусловлено легкостью возведения, качеством получаемого перекрытия, экологически чистых материалов и экономными расходами. Деревянные бруски плотно связывают элементы строения, по горизонтали осуществляя нагрузку на все основные опорные стены.

Преимущества монтажа перекрытий деревянного типа

• Повышенный уровень теплоизоляции;
• Сохранение акустических свойств помещения (при необходимости);
• Простота и легкость монтажа своими руками;
• Проведение работ в любых погодных условиях;
• Использование любого вида перекрытия: цокольного, межэтажного, мансардного, чердачного.

Применяя деревянные перекрытия на участках подверженных скоплению влаги (ванная, цокольный этаж, зона бассейна, бани и др.) рекомендуется использовать дополнительный уровень гидроизоляционного материала.

ГОСТ и размеры

Независимо от того, применяются балки перекрытия ЖБ при возведении промышленных объектов, или для создания жилого фонда, параметры конструкции практически не изменяются. Главное условие, чтобы размеры ЖБ балки перекрытия полностью соответствовали нормативам, описанным в ГОСТ.

К конструкциям выдвигается немного требований:

• длина подбираеться так, чтобы окончание не заходило на несущую стену. Величина подбирается иначе: она должна быть больше длины пролёта на 40 см и заходить за окончания опорных элементов на 20 см;
• балки перекрытия лучше не брать «с запасом». По ГОСТу в конструкциях любого назначения их высота должна составлять 5% от длины;
• в производственных условиях изготовление ширины элемента рассчитывается исходя из пропорции к высоте 5 к 7.
• В строительстве жилых зданий используются обычно ЖБ балки с длиной – 6 м, шириной – 20 см, высотой – 30 см.

Конкретнее выбор делают с учётом типа конструкции: цоколь, чердак или межэтажный шов.

По ГОСТу в конструкциях любого назначения их высота должна составлять 5% от длины

Как установить деревянные перекрытия?

Дерево горюче и подвержено действию грибка, гниению, поэтому все деревянные элементы необходимо перед использованием обработать антисептиком и огнеупорным материалом. Следующим этапом работы является устройство наката, который обеспечивает тепло- и звукоизоляцию. Черновой пол из щитов или досок любого качества (годится даже горбыль) крепится деревянным сосновым брусом 40×40 или 50×50 мм (черепные бруски). Сверху внахлест, накрывая балку и доски, с заворачиванием края вверх возле стен и проклеиванием стыков скотчем, укладывается изоспан (гидропароизоляция). Далее — слой огнестойкого утеплителя: керамзит, опилки, минеральная вата, вспененный полистирол, слоем не менее 200 мм (не должен быть выше перекладин).

Следующие этапы — укладка гидроизоляционного слоя и подготовка лаг для чистового пола. Вместо лаг и досок, может быть натянута армирующая сетка и залита цементная стяжка. Межэтажные перекрытия делают без слоев гидро- и пароизоляции. Идеальный звукоизолятор — слой очень хорошо просеянного и высушенного речного песка. Процесс трудоемок, поэтому обычно используют готовые покупные звукоизоляционные материалы. Для гарантии звукоизоляции слой не менее 10 см. Остается добавить декоративное покрытие на пол или потолок.

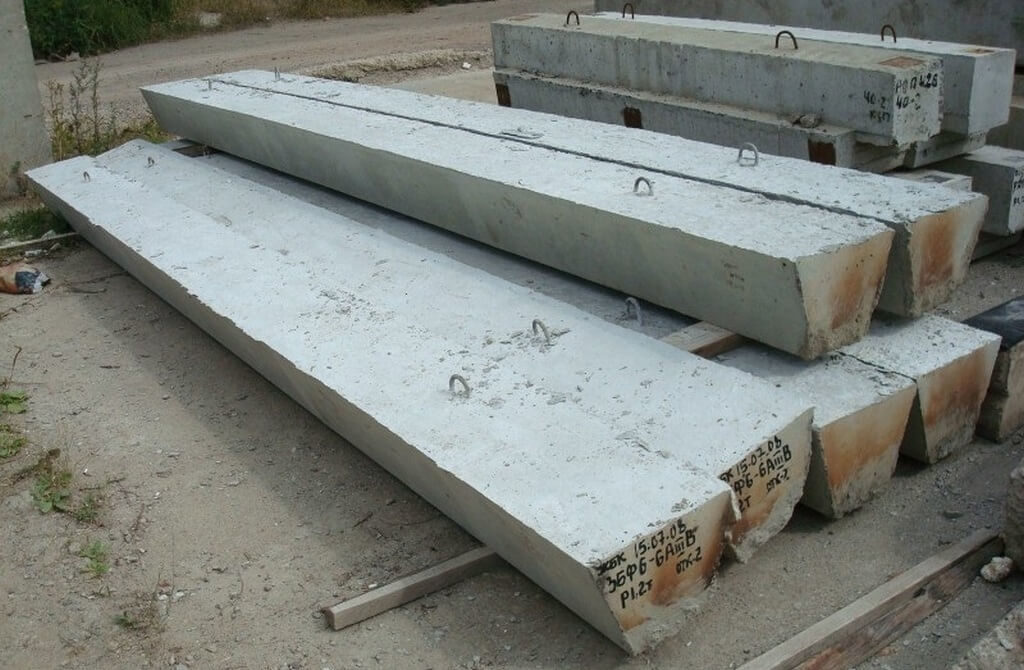

Производство и основные преимущества

Железобетонные балки и прогоны ПРГ имеют ряд преимуществ:

• прочность;
• огнестойкость;
• устойчивость к перепадам температур и атмосферным факторам;
• можно применять в любых сооружениях, в том числе неотапливаемых;
• долговечность;
• экономичность (на прогоны железобетонные цена отличается своей доступностью почти всегда).

Для производства прогонов используются марки бетона М250 и М300. Изготавливаются изделия с помощью специальных форм, в которые укладывается готовый каркас балки из предварительно натянутой арматуры и сварной сетки, после чего заливается бетон. После полного застывания бетона конструкцию отправляют в специальные камеры для пропаривания. На этом процесс производства завершен.

Классификация перекрытий

Виды перекрытий в частном доме с несколькими этажами в зависимости от расположения и назначения:

1. Подвальные – отделяют подвал от первого жилого этажа.

   Фото 2. Подвальное перекрытие

2. Цокольные – отделяют холодное подполье или цокольный этаж от жилого.

   Фото 3. Цокольное перекрытие

3. Междуэтажные – разделяют жилые этажи между собой.

   Фото 4. Межэтажная ограждающая конструкция

4. Чердачные – разделяют неотапливаемый чердак и жилой этаж. Также называются «покрытие»

   Фото 5. Чердачное перекрытие («покрытие»)

По конструктивному исполнению междуэтажные перекрытия бывают балочного и безбалочного типа, которые также классифицируются по материалу, используемому для сооружения. Основные их разновидности представлены в таблице 1.

Таблица 1. Классификация межэтажных перекрытий

Тип перекрытий	Вид по материалу и технологии	Внешний вид
Балочные	По деревянным балкам
По металлическим балкам
Сборно-монолитные
Безбалочные	Монолитные
Сборные

Расчет нагрузки на плиту

Маркировка плиты обязательно содержит показатель расчетной нагрузки, для которой она предназначена.

При строительстве серьезных зданий и сооружений на стадии их проектирования обязательно выполняются все расчеты по соответствию применяемых материалов и конструкций требуемым параметрам нагрузки. Однако при частном домостроении нередко происходит выполнение работ без проекта. Конечно же, подобный подход нельзя рекомендовать как грамотный и логичный.

Тем не менее, он встречается достаточно часто. Но даже в этом случае, для расчета нагрузок на основные несущие элементы здания, в том числе перекрытия, целесообразно пригласить квалифицированного специалиста. В противном случае, такой непрофессиональный подход может привести к напрасным усилиям и огромным безрезультатным затратам труда и средств.

Процесс монтажа и крепления балок

Перед монтажом балок. Необходимо выполнить их раскладку. Чтобы пол имел один уровень, вспомогательные балки закладывают в несущие стены ниже остальных на высоту своего сечения. Сами балки укладывают в специально подготовленные заранее ниши в стене.

Для долговечного и надежного опирания глубина заделки балки должна составлять не менее 150 мм. При этом в такой нише должен оставаться воздушный зазор 20-30 мм. Он исключит контакт балки со стеной, которая может быть холодной.

Если стены имеют утеплитель с внешней стороны, то нишу не следует ничем заполнять. Если же утеплителя нет, то ниша может стать проводником холода. Торцы деревянных балок перед укладкой в стену отпиливают под углом 60-70 градусов.

Полная информация о монтаже в этой статье, а о креплении здесь.

Высота потолка в частном доме

Высота определяет удобство помещения в частном доме и способ его эксплуатации. От нее зависит объем циркулирующего воздуха.

Минимальная высота

Нормы безопасности предусматривают минимальную высоту потолка в 2,4 м для частного дома. В этом случае разрешают устанавливать газовые приборы: плиту, котел и колонку

Это важно и с практической точки зрения. На перекрытие устанавливают люстры, и при меньшей высоте человеку с ростом выше 1,7 м некомфортно передвигаться

Во внимание берут психологический фактор: малая высота угнетает, а у людей с боязнью замкнутого пространства вызывает панику. Он вносит ограничение на использование подвесных конструкций и отделки.

Оптимальная высота потолка в частном доме

Оптимальной высотой для потолка в частном доме считают 2,5—2,7 м с финишной декоративной отделкой. Нет ограничений на выбор большего показателя, т. к. маленькая площадь в этом случае смотрится выгоднее. При этом учитывают:

• способ обслуживания;
• отопление помещений;
• гармоничность.

Уборка перекрытия потребует устойчивой лестницы. Замена ламп в точечных светильниках будет затруднена. Большая высота отрицательно сказывается на уюте комнаты, что учитывают при выборе отделки и способа использования помещения. Увеличатся расходы на отопления. Чтобы поддерживать комфортную температуру в 22° под потолком, воздух придется нагреть до 30° и выше. Возрастают теплопотери через перекрытие, что приводит к обледенению кровли, появлению гнили и грибка на стропильной системе.

При необходимости потолка в 3 м и выше вопрос с отоплением решают установкой теплого водяного или электрического пола. В этом случае поверхность нагревается равномерно и воздух, поднимаясь, прогревает весь объем помещения. В частных домах со вторым светом, где потолок находится на уровне кровли не используют конвекционные обогреватели. Их заменяют на инфракрасные или указанный выше вариант с полом.

Монолитные перекрытия

Монолитные перекрытия (рис. 19.7) взводятся на строительной площадке при помощи щитовой или туннельной опалубки. По своей, конструктивной схеме они могут быть:

• ребристыми (балочными), состоящие из главных и вспомогательных балок, объединенных монолитной плитой;
• кессонными с взаимопересекающимися балками одинаковой высоты;
• безбалочными — в виде сплошной монолитной плиты, опираемой на вертикальные несущие конструкции.

Рис. 19.7. Монолитные железобетонные перекрытия

Все элементы перекрытия балочной (плиты и балки), а также безбалочной систем (плиты и колонны) жестко связанны между собой.

Рис. 19.8. Монолитные и сборно-монолитные перекрытияМонолитные безбалочные перекрытия работают по схеме многопролетной неразрезной конструкции, с опорами на несущие стены. Защемление несущих монолитных перекрытий осуществляется по контуру или по трем сторонам (рис. 19.8).

Получили распространение монолитно-сталежелезобетонные перекрытия, применяемые в общественных зданиях. В таком перекрытии, в качестве арматуры и, одновременно, опалубки служит оцинкованный стальной профилированный настил, высотой волны 80 мм, по которому укладывается бетонный слой в 40 мм, создавая общую высоту плиты перекрытия в 120 мм. Штампованный профилированный настил крепится к несущим двутавровым металлическим балкам при помощи штырей Для повышения несущей способности перекрытия в гофры настила могут быть проложены арматурные стержни.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

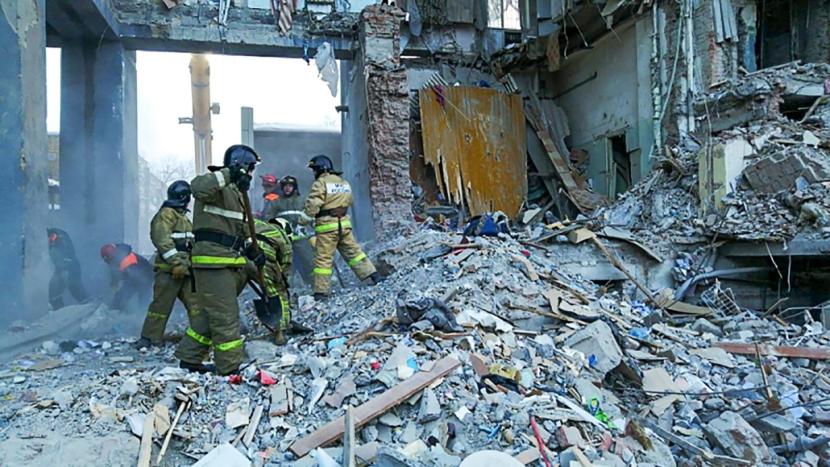

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

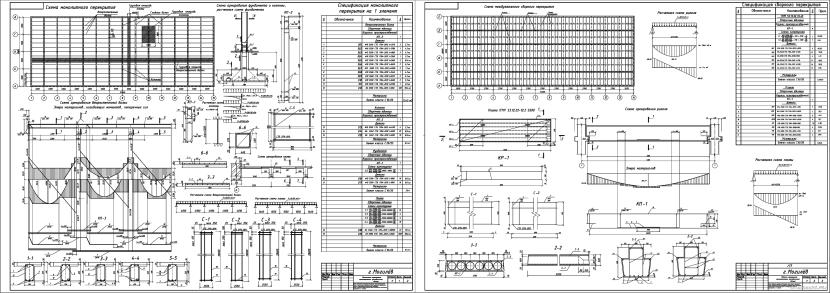

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Серия и маркировка

В законодательстве прописаны маркировки и серии для всех железобетонных балок, которые обязательно проставляются на продукте или в сопроводительной документации. Преимущественно в качестве каркаса используются профили прямоугольного типа, которые маркируются буквой P.

Однополочные разновидности имеют индекс PO. Если заказывались двухполочные балки — маркировка должна иметь вид РД. Если в конструкции балок отсутствуют полки, об этом свидетельствует идентификатор РБ. Если назначение железобетонного элемента сводится к строительству балкона, элемент определяется к классу РКП.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

• конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
• доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
• относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
• простота монтажа звукоизоляции улучшает комфортность проживания в доме;
• деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
• скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.

Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

• существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
• высокая пожароопасность дерева требует специальной обработки деталей;
• дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
• сравнительно небольшая прочность.

Укладка плит перекрытия на фундамент: правила установки

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

• нагрузка от перекрытия станет распределяться равномерно;
• у ленточного фундамента увеличится прочность на изгиб;
• будет выровнен обрез фундамента, что позволит правильно расположить плиты;
• повысится жесткость здания, его стойкость к небольшим подвижкам грунта.

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Подготовка к монтажу

Согласно правилам укладки плит перекрытия на фундамент и цоколь, минимальная величина опирания составляет:

1. для бетонного основания – 60 мм;
2. для кирпичного цоколя:

• 70 мм для плит длиной до 4000 мм;
• 90 мм для плит длиной свыше 4000 мм.

Рекомендуется во всех случаях увеличить величину опирания до 120 мм чтобы повысить прочность постройки. Такой подход позволяет обеспечить необходимый запас на случай, если плиты будут уложены с небольшим смещением.

При укладке плит перекрытия на цоколь или фундамент опираться они должны только короткими сторонами. Использование промежуточных опор не даст железобетонной плите нормально работать под нагрузками, и в дополнительной точке опирания конструкция будет разрушаться.

Торцы плит требуется теплоизолировать, чтобы исключить возникновение мостиков холода – это грозит выпадением конденсата, высокими теплопотерями здания и большими расходами на отопление в холодный сезон. Минеральную вату и пенопласт необходимо обернуть в полиэтиленовую пленку для защиты от влаги, экструдированный пенополистирол в гидроизоляции не нуждается.

Перед началом монтажных работ требуется определить место для установки грузоподъемной техники – нельзя допустить, чтобы грунт сместился под ее тяжестью и давил на стенку фундамента или цоколя с риском ее разрушить. Сам монтаж осуществляется по общим правилам, описанным выше.

Какие панели перекрытия в строительстве используют

Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:

монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент; сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники

Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции. После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки

После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.

При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия

Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.

Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:

• Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.
• Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
• Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.

Применяемые в строительной отрасли плиты также отличаются методом изготовления:

• плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
• панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.

При постройке и возведении здания необходимо учитывать некоторые нюансы

Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.

Для сборки частей силового каркаса используется:

• проволока для вязания;
• электросварочный аппарат.

Габаритные размеры зависят от разновидности плит и составляют:

• длина – 2,5-12,0 метров;
• ширина – 1,0-1,5 метра;
• толщина – до 0,22 метра.

Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.

Сборные безбалочные перекрытия

При укладке плиты выравнивают, контролируя горизонтальность поверхности по нижней плоскости, которая служит потолком. Если наружные стены сделаны из легких бетонов, то по периметру стен в местах опирания железобетонных перекрытий устраивают монолитный армированный пояс. При монтаже плит не обойтись без панелевоза и крана. Если стены подготовлены, то раскладку плит по этажу можно выполнить за один день. Перекрытия можно нагружать сразу после установки.

Внимание!

• Длина опирания плиты на кирпичную стену должна быть 12—15 см, на бетонную — не менее 7 см;
• надо следить за тем, чтобы плиты были уложены строго горизонтально;
• после раскладки плит необходимо приварить анкеры;
• пространство между плитами следует залить цементнопесчаным раствором марки не ниже М100;
• щели между перекрытиями недопустимы, они нарушат жесткость конструкции дома.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

Подвальным. На этом горизонте здания перекрытия Подвальное перекрытие
воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.

Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.

Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции

В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.

Чердачным. Требования по прочностным характеристикам конструкции несколько ниже

В данном случае важно обеспечить надежную теплоизоляцию.

Строительство перекрытий – серьезное дело

Это интересно: Монолитная плита перекрытия — чертежи и схемы
