Какой вид геотекстиля нужен для укладки тротуарной плитки

Завершающий этап

Немаловажно надежно зафиксировать отдельные куски материала. Сделать это можно тремя способами

Термический

Строительным феном спаиваются края между собой.

Строительный фен поможет спаять края между собой

Рекомендуется предварительно протестировать процесс на ненужных обрезках для выбора температурного и временного режима.

С помощью горячих битумных смесей

Если применяется горелка, то использоваться она должна исключительно для подогрева состава. Плавить битумную смесь по месту недопустимо. Это приведет к разрушению геотекстиля.

Используя рекомендуемые клеящие составы

Предлагается применять холодные битумные и полимерные смеси. Необходимо выдержать указанное для схватывания и фиксации материала время, по истечении которого можно продолжать последующие операции.

Ближайшие конкуренты

Хорошими показателями обладает «Stabilenka», но жесткость и механическая прочность этой геоткани избыточно большая для нужд укладки тротуарной плитки. Ткань, разработанная немецкой компанией HUESKER Synthetic GmbH, обладает высокой продольной прочностью и хорошим сцеплением с даже очень рыхлым грунтом.

Неплохими характеристиками обладает геотекстильное полотно, производства ОАО «Могилевхимволокно». В ряде случаев геотекстиль с плотностью 200 г/м2 можно использовать для укладки плитки тротуарных площадок на относительно устойчивых, с малым содержанием глины грунтах.

На таких же условиях для армирования и формирования разделительного слоя подойдут Канвалан 200, Лавсан Гео, «Fibertex», Геобел 150. Все перечисленные марки могут использоваться для укладки тротуарной плитки на большинстве грунта без обустройства специальной двухслойной щебеночной подушки.

Технология укладки и закрепления

Как укладывать геотекстиль под тротуарную плитку? Процесс создания парковых аллей, садовых дорожек и площадок возле дома предусматривает классическую двухслойную технологию:

• Первый слой рулонного полотна располагается на дне траншеи.
• Второй покрывает дренаж.

Дренажная система создается с небольшим уклоном в сторону оттока воды, что позволит избежать ее застаивания.

С чего начинать и как стелить геотекстиль под тротуарную плитку? Приступать следует с земляных работ — грунт снимается на определенную глубину, которая зависит от суммарной величины создаваемых слоев. В основном, общая толщина составляет 25-30 см. Выровненное дно канавы засыпается песком в 2-3 см, после чего хорошо утрамбовывается.

Далее нужно знать, как правильно укладывать геотекстиль под тротуарную плитку:

Вдоль канавы по обе стороны расстилается геопокрытие

Какой стороной класть геотекстиль под тротуарную плитку не столь важно, так как от производителей нет никаких рекомендаций и указаний.
Использование геотекстиля при укладке тротуарной плитки предусматривает напуск на стороны канавы шириной от 15 до 35 см.
Соединение полотен может выполняться поперечно и продольно с нахлестом от 10 см (при стабильной почве) до 50 см (в неустойчивых грунтах). Нетканый материал закрепляется между собой с помощью стальных скоб с последующей проклейкой стыков разогретым битумом

Полимеры полиэтиленовые и полиэфирные спаиваются строительным феном или горелкой паяльной.
Когда все стыковки выполнены, поверх закрепленного на дне траншеи полотна насыпается песок толщиной в 2-3 см. Это позволит избежать механических повреждений геоткани острыми углами щебня, который также является обязательным слоем в системе дренажа.
На щебеночную основу насыпается песок, чтобы защитить вторую прослойку из геоткани. Стелется полотно после установки бордюрного камня. Зная, как правильно уложить геотекстиль под тротуарную плитку, песок не будет промываться вниз.
Нетканый материал в верхней части фиксируется идентично нижнему слою, только длина металлических скоб должна быть больше.

Не будут возникать вопросы подобного рода: «Нужно ли класть геотекстиль под тротуарную плитку?», если знать, какая роль в дренажном пироге ему отводится.

Перед тем как начнется укладка тротуарной плитки с геотекстилем, технология предусматривает создание выравнивающего и сцепляющего слоя гарцовки. Сухая смесь, содержащая разное соотношение цемента, отсева или песка — 1 к 3, 1 к 5, 1 к 8, надежно удерживает плитку, обеспечивает прочное сцепление с основой, принимает большие нагрузки, создаваемые пешеходами и транспортными средствами

Очень важно соблюдать пропорции, чтобы избежать нежелательных растрескиваний. Выполняется укладка тротуарной плитки геотекстиль на сухой слой цементного состава, который предварительно выровнен и утрамбован

Совет! Сухой цементно-песчаный состав готовится в большем количестве, так как он еще используется и для заделки швов.

Укладка тротуарной плитки своими руками

Тротуарная плитка «Старый город» имеет преимущество при укладке в том, что она имеет разный дизайн. То есть, вариантов рисунка и укладки очень много. Но сам процесс имеет некоторые правила. Во – первых: ровность швов. Через каждые три – четыре ряда проверять натянутой леской направление шва, если нужно, подравниваем ударами резинового молотка. Во – вторых: ровность по плоскости. Также, каждые три – четыре ряда, берём уровень или правило и прикладываем сверху на уложенную плитку и просматриваем нижний зазор. Он должен бить минимальный, если это не так, то так же подравняем ударами молотка, только сверху. И в – третьих: при укладке плитки каждую следует немного пристукивать молотком. Это даёт дополнительное уплотнение подстилающего слоя гарцовки.

В начале статьи я давал информацию, что расчёты будут в конце. Так вот, когда приступаем к работе по тротуарной плитки, задаём себе вопрос: на какую глубину снимать грунт и готовить основу? Так вот, сейчас мы это можем просчитать. Нам для этого нужно знать «привязочные точки», толщину плитки, особенности территории (где будут садовые дорожки, площадки, и самое главное – заезды).

Привязочная точка – это места на территории, где верх тротуарной плитки должен совпадать с элементами постройки на территории. Например: порог дома, низ ступеньки, низ выделенной площадки, и т.д.

Когда эти все данные у нас есть, мы суммируем конструктив: толщина песчаной подушки, плюс толщина щебневой основы, плюс толщина гарцовочной подстилки, плюс толщина плитки. Толщину плитки можно брать за минусом одного сантиметра. Этот сантиметр компенсируется при трамбовании уложенной плитки виброплитой. Нужно учитывать, что на территории толщина плитки может быть разная — в зависимости от технологического назначения.

Итак, когда у нас плитка положена, если есть подрезка, (подрезка это места, где не влезает целая плитка) то подрезку выполняем с помощью болгарки с диском с алмазным напылением, не забывая про средства индивидуальной безопасности (очки, перчатки), просыпаем готовые участки песком. Песок должен быть сухим, мелкокалиброванным и чистым. С помощью веника или садовой щётки распределяем песок по швам, чтоб он максимально заполнил швы, остаток песка не сметаем, а примерно равномерным слоем оставляем на плитке.

Какими материалами можно сменить нетканое полотно при укладывании брусчатки

Разумеется, полноценной альтернативы геотекстильному полотну не найти. Но порой встречаются ситуации, когда использование нетканые полотна не представляется возможным, тогда разрешается применять анкерную сетку или рулонный кровельный материал. Использование рулонного кровельного материала обеспечит превосходные гидрозащитные свойства, а сетка поможет создать хорошее армирование.  Вот только подобные материалы отслужит намного меньше времени, чем геополотно. Они также исполняют лишь единичные задачи.

Как правильно класть нетканое полотно под плитку, вы узнаете из данного видео:

Нетканое полотно — почему он очень важен при укладывании

В строительстве применение нетканые полотна достаточно распространено, при помощи данного материала оформляют разные пром. объекты и придают необычность оформлению ландшафта. Вот именно здесь и напрашивается вопрос, для какой цели используют нетканое полотно при обустраивании настила из плитки, и необходим ли он вообще?

Ведь раньше же не применяли данную ткань, и при этом брусчатый настил оставался таким же привлекательным на протяжении многих лет. С данным не поспоришь, на самом деле, покрытия из брусчатки всегда служили долго, однако с нетканым материалом в виде основания рабочий срок дорожки намного больше возрастает. Плюс к этому, заботиться за подобным покрытием становится легче.

Основание под тротуарную плитку из геополотна

А дело все в том, что применение данного материала даёт немалое количество положительных качеств. Ткань устойчивая к гниению и не представляет никакого заинтересованности для насекомых и грызунов, свободно переносит влияние лучей ультрафиолета, и это абсолютно не все хорошие качества материала, про них можно говорить долго. Благодаря этому нетканое полотно в первую очередь необходимо использовать для мощения тротуарной тротуарной плитки.

Однако если отметить основные задачи, которые делает материал, это прежде, всего придание настилу из плитки надёжности. Уложенная ткань-подложка под брусчатку делит собой слои основания и фильтрует влажность, которая поступает в виде вод которые находятся в грунте или осадков. Плюс к этому, ещё и решается проблема прорастания сорняков. Ведь не напрасно же рабочие говорят, что если нетканое полотно при укладывании брусчатки не применен, значит, труды и наличные средства выкинуты на ветер.

Использование материала позволяет облагородить хорошую основу

Как укладывать геотекстиль под тротуарную плитку?

Геоткань из полиэфирных и пропиленовых нитей обладает высоким сопротивлением к разрывной нагрузке, потому выдерживает воздействие самых разных строительных и дренажных материалов. Так как особенность геосинтетики была быстро замечена специалистами сферы, то полимерные полотна получили широкое распространение и их стали укладывать во многих конструкциях.

Сам геотекстиль обладает бесспорными преимуществами, главное их разумно использовать. В противном случае неумелое обращение может испортить весь эффект от применения геоткани.

Строгое соблюдение последовательности слоёв при укладывании геотекстиля под тротуарную плитку – залог 100% успеха!

1. Подготовительные работы заключаются в выемке грунта под будущую дорожку. Тут нужно действовать лопатой и снять целый пласт земли по всей площади укладки тротуарной плитки. Толщина выемки может достигать 10 см, чтобы добиться достаточно ровной поверхности. Плотный геотекстиль в последствии нивелирует небольшие неровности.
2. Песчаная подушка , которая создаётся поверх освобождённой поверхности, создаёт необходимую прослойку для отведения воды. Толщина песочного слоя до 5 см.
3. Укладывать первый слой геотекстиля можно любой стороной, для чего просто выстилают всю поверхность песочной подушки. При этом следует соблюдать незначительное натяжение по длине. Так как материал поставляется в рулонах полосами, то места соединения обрабатываются строительным стиплером или скрепляются расплавленным битумом.
4. Прослойка из щебня от 4 до 5 см через который будет хорошо отводится вода от тротуарной плитки.
5. Повторный слой геотекстиля укладывается по тем же правилам, что и первый. То есть обязательно соблюдать как натяжение, так и соединять полотно на стыках, либо выполнять нахлёст больше 15 см. Такой подход позволяет избежать перемешивания слоёв, а значит, плитка не пойдёт волной после некоторого времени использования.
6. Слой речного песка поверх геотекстиля укладывать следует для его фиксации. Достаточно будет сформировать прослойку толщиной в 4 см. Это завершающий этап в устройстве так называемого сэндвича под финишное покрытие из тротуарной плитки.
7. Дать время улежаться необходимо, чтобы все слои уплотнились, сформировав как бы целостную прочную систему подложки.

Дальше можно непосредственно укладывать прочную тротуарную плитку. Качественная подготовка позволит сэкономить средства и время, поскольку на ровном основании проще монтировать крепкий и аккуратный покров.

Технология укладки геотекстиля

При обычном способе укладки геотекстиля, его наносят в два слоя. Первый раз на утрамбованные траншеи:

• Первым этапом является снятие старого грунта и выравнивание поверхности,

• Слоем примерно 2-3 см покрывается песком дно траншеи,
• Тщательно трамбуем,
• На траншею укладывается полотно геотекстиля, в параллели друг к другу, состыкуется с нахлестом ткань на ткань и на стенки траншеи,
• Ширина напуска 15-25 см, а накладка на стенки 25-30 см.
• Фиксируем с помощью паяльного инструмента или специальных скоб из металла( для материала из полиэтилена или полиэфира), строительным феном или вариантом паяния.

При первом выполнении попробуйте спаять между собой два маленьких куска геоткани, и только после этого приступайте к целым полотнам. Разрешается скреплять в направлении вдоль или поперек, специальным строительным степлером, следом проклеивая горячим битумом.

На дренаж укладывается еще один слой геотекстиля, что бы у песка из защитного слоя не было возможности размытия из за воды. Стелется после установки бордюра, с небольшим напуском по краям.

Фиксация второго слоя происходит так же, как и в случае с первым, но фиксирующие скобы должны быть немного длиннее. Слои необходимо хорошо утрамбовать. После этих этапов на укрепляющий слой выстилается песчаная подушка, для последующей укладки финишного материала. Например, плитки.

Геотекстиль решает такие проблемы, как:

1. Армирование — от высоких нагрузок брусчатка на участке не будет проседать, в некоторых местах, благодаря плотности текстуры.
2. Защита от растительности — даже самые долгоживущие кусты не смогут пробиться через геотекстиль.
3. Стабильность расположения слоев, не дает защитному покрытию перемешиваться с почвой, не изменяя ее защитных характеристик.

Необходимо обратить внимание на некоторые моменты:

• Несмотря на то, что плитка или тротуар сделаны из бетона, они не являются бетонной стяжкой или покрытием.
• Между некоторыми частями остаются швы, которые стоит заливать водонепроницаемым гелем.
• Благодаря этому часто делают стоки и сливы для воды в тротуарной плитке, но все же малое количество вод попадает под плитку.
• Песочная подушка обязательно должна быть утрамбована. Либо в ручную, либо специальным инструментом.

В качестве разделителя можно положить, материалы с такими характеристиками:

1. Дренаж — Вода не будет иметь препятствий, и сможет легко проникать в грунтовый слой.
2. Высокая плотность — чтобы материал не порвался под воздействием нагрузок.
3. Способ изготовления геоткани должен быть либо иглопробивным, либо структура переплетения волокон. Нетканный способ не подойдет.

голоса

Рейтинг статьи

Какая ткань лучше подходит под плиточную укладку

Аналитики отмечают про то, что под брусчатку ложится плёнка 150 г/кв. м.  Но если хорошо подумать, то на деле выходит, что степень плотности материала для укладки под плитку устанавливается, исходя от постоянности грунта, на котором делается мощение, глубины его обмерзания и уровня насыщения влагой.

Чем выше жёсткость и плотность грунта, тем ниже уровень плотности материала. Если нет водоотвода, и при этом отмечаются большие осадки, под укладку тротуарной плитки используют нетканое полотно плотность которой составляет не меньше 250 г/м2. Во время зимы материал такой плотности удержит песок от провалов и взбухания.

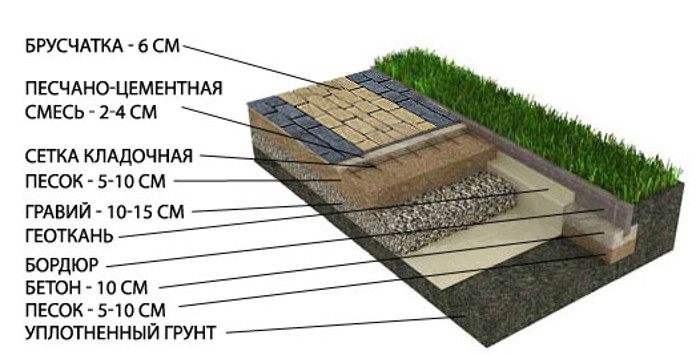

Схема укладки основания под тротуарную плитку с нетканым материалом и без

Многие задают вопрос, сколько стоит кладка брусчатки, если применяется нетканое полотно? Это непосредственно зависеть от цены материала. На рынке есть различные виды нетканые полотна, среди них больше всего популярны марки Тайпар и Дорнит. Тайпар – материал американского изготовителя, а Дорнит – российского.

Две эти марки подходят для укладывания брусчатки. Разница между материалами заключается в их стоимости, цена ткани российского изготовителя во много раз меньше, чем импортная. Спросите, почему? А А дело все в том, что материал иностранного производства различается очень высокой прочностью к механическим действиям и надёжностью

Дорнит

Фактически все, для кого в первых рядах стоит качество мощения дорожек при помощи дорогостоящий тротуарной тротуарной плитки, а не стоимость материала лдя расхода, подбирают импортную нетканое полотно Тайпар. В действительности обосновано, что даже лёгкие виды нетканые полотна от американского изготовителя дают хорошую работу и под тротуарной плиткой, и даже во время строительства асфальтированных автодорог.

Однако Дорнит от нашего изготовителя фактически ничем не проигрывает американскому Тайпару, правда, лишь при условиях, если при мощении тротуарной тротуарной плитки точно выполнены все важные инновационные операции и исполнены предлагаемые размеры уложенных щебневых слоёв и песка.

Тайпар

Внимание! Часто встречаются ситуации, когда мастера, которые исполняют укладку брусчатки, без согласия заказчика, заместь очень дорогого «американца» укладывали Дорнит, а заказчик узнавал об этом, лишь если происходили форс-мажорные ситуации, к примеру, при разборе части уложенной дорожки из-за причины подводки коммуникаций. Если вы пришли к выводу для основания под укладку брусчатки применить дорогой заграничный материал, лучше проверьте укладку геотекстильного полотна, так вы персонально удостоверитесь, что под тротуарной плиткой уложен надёжный и качественный материал

Если это не сделать и поверить на правдивое слово мастерам, то они могут сменить дорогостоящий материал на не дорогой

Если вы пришли к выводу для основания под укладку брусчатки применить дорогой заграничный материал, лучше проверьте укладку геотекстильного полотна, так вы персонально удостоверитесь, что под тротуарной плиткой уложен надёжный и качественный материал. Если это не сделать и поверить на правдивое слово мастерам, то они могут сменить дорогостоящий материал на не дорогой.

Правильный выбор

Чтобы было проще определиться с подходящим вариантом, необходимо разбираться в технических характеристиках геотекстиля под тротуарную плитку.

Какой выбрать материал для укрепления основания? Главным показателем является плотность. У разных видов геопокрытия она отличается.

Какой геотекстиль нужен по плотности при укладке тротуарной плитки? Параметры влияют на область применения нетканого полотна:

• с показателем до 120 г/м2 невозможно сформировать надежную и долговечную подложку;
• от 120 до 250 г/м2 вполне подходит для обустройства тротуарных зон, площадок на придомовой территории, аллей пешеходных, выдерживающих небольшие и средние нагрузки.

Главное требование к нетканому материалу — прочное соединение волокон либо иглопробивного материала. Какой геотекстиль под тротуарную плитку не был бы выбран, при нажатии он не должен проседать, вытягиваться и разъединяться. Поэтому приступая к работе, необходимо четко знать, какой плотности геотекстиль нужен для укладки тротуарной плитки

В качестве бюджетного варианта вполне подходит нетканое полотно плотностью 120-150 г/м2. Для создания прочной прослойки по плотности нужен геотекстиль для тротуарной плитки не менее 200 г/м2.

Какой материал предпочесть

Большинство экспертов считают, что для укладки тротуарной плитки достаточно показателя плотности в 150 г/м2. На самом деле величина плотности геотекстиля определяется стабильностью грунта, на котором выполняется укладка, степенью ее насыщения водой и глубиной промерзания. Чем плотнее и жестче грунтовая основа, тем меньше плотность геотекстиля. При отсутствии дренажа и большом количестве осадков в некоторых случаях под укладку тротуарной плитки требуется геотекстиль с плотностью не менее 250 г/м2. Зимой плотная геоткань удержит песок от вспучивания и провалов.

Фаворитами среди марок геотекстиля, чаще всего используемого под укладку тротуарной плитки, являются отечественный «Дорнит» и американский «Тайпар». Любую из указанных марок можно без колебаний использовать для тротуарной плитки. Разница, прежде всего, заключается в цене. Стоимость «Дорнита» меньше американского геотекстиля в разы, но импортный материал обладает более высокой стабильностью, механической прочностью.

Заказчики, для которых качество укладки недешевой тротуарной плитки важнее цены расходного материала, настаивают на использовании именно «Тайпара». Практика показывает, что даже самые легкие сорта «Тайпара» достаточно эффективно работают не только под тротуарной плиткой, но даже при строительстве брусчатки и дорог с асфальтированным покрытием.

«Дорнит» проявляется с самой лучшей стороны и нисколько не уступает американцу, но только при одном условии – если при укладке тротуарной плитки выполнялись все необходимые технологические операции и соблюдались рекомендованные размеры пластов песка и щебня.

В некоторых случаях мастера, без ведома заказчика, самостоятельно при укладке использовали «Дорнит», и хозяин площадки из тротуарной плитки узнавал о такой «рационализации» только в случае форс-мажорных обстоятельств, когда необходимо было переложить часть тротуарного покрытия из-за прокладки коммуникаций. Поэтому, даже если вы настроены использовать дорогой геотекстиль, всегда нужно контролировать, какой именно марки полотно будет использовано при укладке плитки.

Это интересно: Какой глубины бурить скважину для питьевой воды — изучаем суть

Укладка геотекстиля под тротуарную плитку

Долговечность плиточного покрытия пешеходных дорожек и площадок на территории возле домов частной застройки напрямую зависит от сохранения целостности слоев основы, на которое оно уложено. Самым эффективным решением в этом случае является геотекстиль под тротуарную плитку и низ дренажного щебеночного слоя основы.

Этот рулонный материал позволяет надежно разделить составляющие уровни основания дорожки, отвести в грунт дождевые, талые и грунтовые воды, а также предотвратить возможное прорастание сорных растений через плиточное покрытие.

Общее описание

Геотекстилем или геотканью называют эластичное синтетическое полотно толщиной 0,5-5,0 мм, способное пропускать влагу и воздух только в одном направлении. Для производства используют нейлон, полиамид, полиэстер, полиэфир, акрил, арамид, а также стекловолокно в случае необходимости прошивки ткани.

Этот материал отличается высокой прочностью и не подвержен отрицательным факторам механических и химических воздействий. Его не испортят насекомые и грызуны, через него не могут прорасти растения, он не подвержен гниению и влиянию низких температур.

При этом, пропуская поступающую влагу к нижнему дренажному слою основания садовой дорожки, геотекстиль препятствует вспучиванию грунта при его промерзании в холодное время года. Именно поэтому этот рулонный материал получил в последние годы широкое распространение как универсального и многофункционального изолятора.

Устройство дорожки с использованием геотекстиля и без. Просадка основы.

Выпускаемые виды геоткани

Все геотекстильные материалы можно разделить на тканые и нетканые. Наиболее применяемыми являются нетканые полотна ввиду их прочности и относительно невысокой стоимости.

Сегодня на строительном рынке производители предлагают три типа геотекстильных тканей, отличающихся своей структурой, технологией изготовления и техническими характеристиками:

• вязально-прошивные полотна;
• иглопробивная ткань;
• термофиксированная.

Структура тканого вязально-прошивного полотна состоит из продольных полимерных волокон, прошитых специальной нитью в поперечном направлении. Материал это недорогой, но при правильной укладке способен обеспечить решение основных задач по укреплению основания.

Вязально-прошивной геотекстиль.

Главным недостатком считается отсутствие фиксированного соединения волокон и, как следствие, выпадение их из полотна, а также ненадежная фиксация к грунту при укладке между слоями основания.

Иглопробивные нетканые ткани изготавливают из полипропилена или полиэфирных материалов. Пробивка пленки выполняется таким образом, что проникание влаги через иглопробивное полотно возможно только в одном направлении.

В то же самое время частицы грунта через полотно не проходят, оставаясь зафиксированными в начальном положении. Этот материал является оптимальным при устройстве пешеходных дорожек и площадок на приусадебном участке в плане соотношения цены, качества и надежности.

Термофиксированный геотекстиль для тротуарной плитки — это очень прочный, долговечный, но и самый дорогой материал для укрепления основы. Фиксация полимерных волокон происходит в результате их сплавления между собой под воздействием высокой температуры.

Этот материал используют в случае больших возможных нагрузок на поверхность дорожного покрытия, а также для устройства фундаментов и усиления гидроизоляции. К недостаткам относят увеличенную толщину полотна и пониженный показатель фильтрации влаги.

Какой геотекстиль лучше выбрать?

Российские профессиональные строители и ландшафтные дизайнеры предпочитают использовать термофиксированные полотна. Из-за большой армирующей способности материал подходит для фиксации любого грунта и укладки под разные типы строений. При прокладке дорожек его высокая прочность может оказаться излишней.
При устройстве площадки под автомобиль или подъездных дорог у частного гаража или в общественном месте лучше всего применять геотекстиль со скрепленными волокнами. Но для пешеходных тропинок в частном домовладении можно выбрать и другой вид. Дренирующие свойства иглопробивных материалов даже лучше. Особая прочность при малой нагрузке не требуется, и можно сэкономить за счет более низкой стоимости иглопробивного геотекстиля.
При покупке материала нужно учесть и другие свойства товара:

• плотность подбирают в прямой зависимости от ожидаемой нагрузки (130-230 г/м²);
• способность растягиваться не должна быть больше 60%, иначе гарцовка в котловане будет проседать, и покрытие потрескается;
• ширина ткани, рассчитанная в зависимости от глубины котлована и ширины дорожки.

Проверить прочность предлагаемой подложки можно нажатием пальца: если материал не вытягивается, не рвется при среднем усилии, она подойдет для устройства пешеходной тропинки.
При отсутствии геоткани нужной прочности можно приобрести менее плотную разновидность, но дополнительно армировать ее тонкой пластиковой сеткой.
