Гидроизоляционные материалы для пола и их применение

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

1. Последовательность выполнения действий при укладке изоляционных плит:
2. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
3. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
4. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Нужна ли гидроизоляция

Система устройства теплого пола проходит под основным напольным покрытием. Чтобы обезопасить само обогревательное устройство, бетонную плиту под ним, а так же квартиру этажом ниже, нужно провести гидроизоляцию.

1. Влага оказывает разрушительное воздействие на бетонное перекрытие, постепенно просачиваясь сквозь него. В случае разгерметизации коммуникаций теплого пола может произойти протечка, а так как вся система находится вне видимости и доступа, об этой неприятности первыми узнают соседи нижнего этажа. Поэтому при подготовке к монтажу не должно возникать сомнений по поводу, нужна ли гидроизоляция под теплым водяным полом.
2. В частных домах от перепадов температуры в основании пола образуется конденсат, который впитывается в утеплительный слой и ведет к развитию микроорганизмов. Следовательно, гидроизоляцию прокладывают между слоями утеплителя и бетона.
3. Очевидна необходимость защитного слоя между нижней бетонной плитой и стяжкой пола, чтобы избежать попадания капиллярной влаги, которая влечет за собой появление плесени и неприятного запаха.

Особенности устройства гидроизоляции пола в санузлах и на кухнях

Санузлы – ванны, душевые и туалеты, а также кухонные пространства в квартирах или частных жилых домах относятся к помещениям с повышенным температурно-влажностным режимом, а также с риском прорыва трубопровода, что вызывает затопление смежных помещений. В связи с этим, при устройстве гидроизоляции пола, необходимо учитывать особые эксплуатационные требования:

• Высота загиба изделий на стены в данных помещениях должна быть не менее 200 мм.

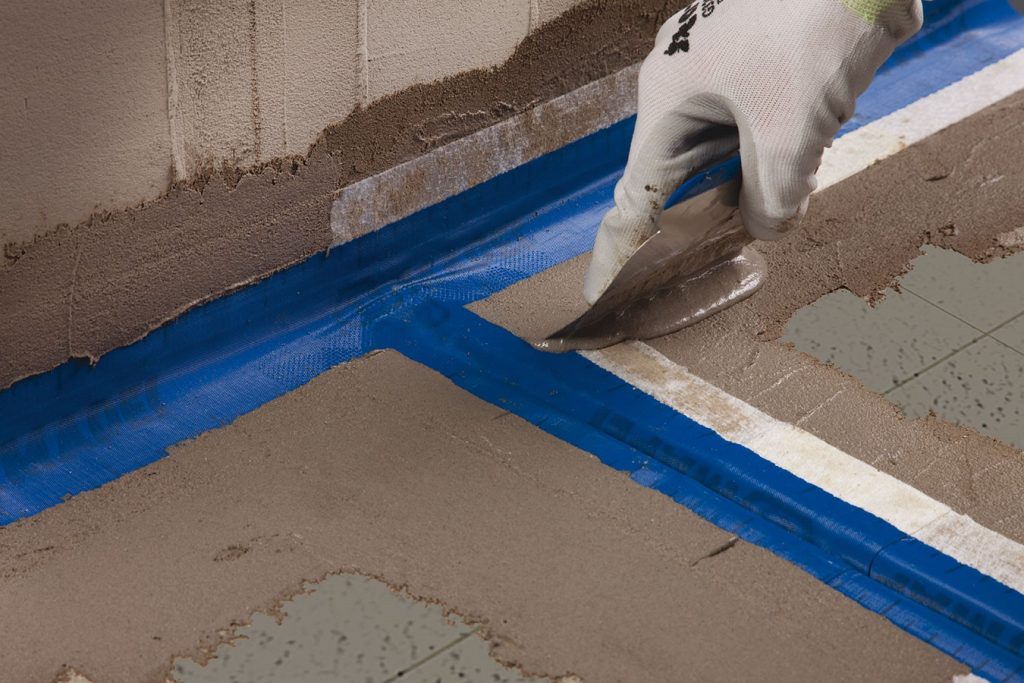

• Для предотвращения нарушения герметичности материала в местах сопряжения вертикальных и горизонтальных строительных конструкций, рекомендуется устраивать в этих местах дублирующий слой мембраны, либо покрывать материал битумной мастикой.

Аналогично внутренним углам, также следует устраивать дополнительную накладку из рулонных материалов в местах стыка гидроизоляционных плёнок.
Отдельное внимание уделяется местам прохода трубных коммуникаций сквозь плиты перекрытий.

Стыки в узлах примыкания дополнительно обрабатываются проникающими составами, по их периметру устраиваются галтели из цементно-песчаной смеси под углом 45 градусов, которые впоследствии накрываются слоем обмазочных или оклеечных материалов.

• Перед наклейкой или обмазкой плиты гидроизоляционными материалами, рекомендуется дополнительно обработать пролётную конструкцию проникающими составами, заделать поры, усадочные трещины и места видимых дефектов.
• При устройстве водонепроницаемого слоя в помещениях кухонь, следует помнить, что к данным эксплуатируемым пространствам предъявляются повышенные санитарно-гигиенические требования, в связи с чем, применение нефтепродуктов – битума – недопустимо.

• Поверх гидроизоляции необходимо устроить армированную стяжку с толщиной не менее 50 мм, чтобы исключить риск разрыва материала.
• Если на кухне или в ванной монтируется тёплый пол, рекомендуется заранее выбирать материал, который не потеряет физико-механические свойства при повышении температуры.

Перед покупкой материала для устройства гидроизоляционного слоя, необходимо проверять его на эластичность и прочность, путём попытки механического разрыва. Высококачественные оклеечные материалы, а также полимерные мембраны не ломаются даже при низких температурах, либо при приложении значительной нагрузки.

На что обратить внимание, делая гидроизоляцию в доме?

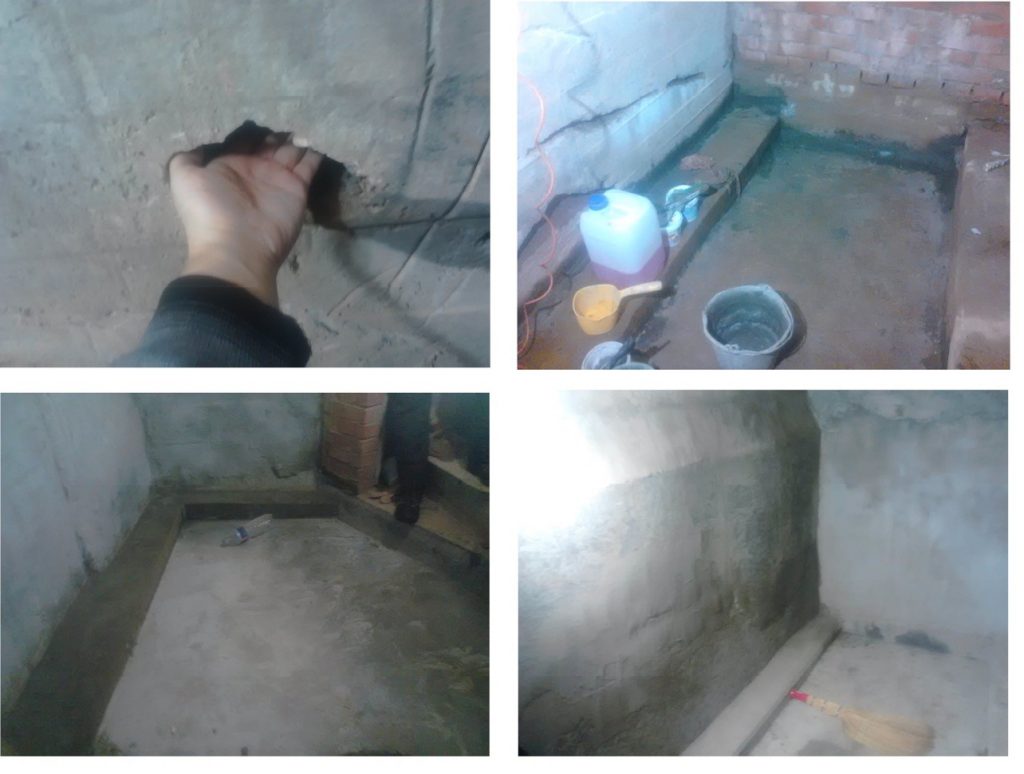

Более сложных предварительных работ требует устройство защитного покрытия в частном доме, бане. Связано это с интенсивными и многообразными нагрузками, которым подвергаются конструкции этих сооружений. Элементы цоколя и пола должны противостоять температурному воздействию, грунтовым водам, атмосферным осадкам. Чтобы сделать дом сухим, нужно провести комплексную работу – утеплить конструкцию минеральной ватой, соорудить гидроизоляцию стен и пола.

Чтобы предотвратить процесс, необходимо делать гидроизоляцию стен – между цоколем и кладкой, а также полов в подвале. Чем полнее будет выполнен необходимый перечень работ, тем дольше прослужит пол и тем здоровее будет микроклимат в доме. С другой стороны, желательно избежать избыточных трат на устройство излишних строительных конструкций.

Критерии выбора гидроизоляционных материалов

По специфике применения такие материалы делятся на разные виды, но к их выбору предъявляются одинаковые требования:

• атомфероусойчивость – защита от воздействия влаги должна отличаться способностью сохранять свои первоначальные свойства и качественные характеристики максимально длительный период;
• влагонепроницаемость и устойчивость к воздействию воды – очень важный критерий, определяющий способность не пропускать и не впитывать воду;
• химическая устойчивость – данный параметр важен, чтобы во время эксплуатации избегать разрушений от воздействия химических элементов;
• устойчивость к температурным перепадам – это свойство помогает сохранять первоначальные показатели при определенных температурах;
• биологическая устойчивость – такая характеристика позволяет предотвращать проникновения и воздействия бактерий и микроорганизмов на структуру гидроизоляционного материала.

Принимая решение, какой гидроизоляционный материал использовать для устройства отопления в полу, рекомендуется обратить внимание на следующие немаловажные аспекты:

• стоимость. Как правило, рулонные материалы обходятся дешевле. Мастичные материалы и грунтовки более дорогие, но защищают от воздействия влаги лучше;
• особенности помещений – для комнат с небольшой площадью лучше использовать мастику, а вот большие помещения проще накрывать рулонными материалами;
• возможность устройства гидроизоляции своими силами – с пропитывающими составами работать проще всего, а вот с наплавляемым слоем могут возникнуть сложности.

В большинстве случаев изготовители систем теплого пола в качестве рекомендаций советуют виды гидроизоляционных материалов. К ним относятся:

полиэтиленовые и поливинилхлоридные пленочные материалы. Они оснащены термоотражающими слоями. Для удобства укладки края прогреваются и стыкуются, клеящей ленной выполняется изолирование;
цементно-полимерные – свежеприготовленный эластичный состав наносится на поверхность при помощи валика либо шпателя, на стыках прокладывается специальная лента. Получается прочное и водонепроницаемое покрытие, которое отлично подходит для бетонных поверхностей

Многие отмечают его эластичность, что очень важно при изменениях температурного режима и усадках зданий, недавно введенных в эксплуатацию;
литые – самый надежный вариант. Сегодня с этой целью применяются жидкие силиконовые мембраны, создающие хорошую адгезию и отличающиеся эластичностью.

Жидкие силиконовые мембраны – вид гидроизоляции под теплый пол

Зачем нужна гидроизоляция теплого пола

Необходимость прокладки теплоизоляционного материала с отражающей поверхностью при обустройстве теплого пола очевидна. Такие меры позволят направить тепло вверх, в помещение, и избежать его утечек через перекрытие. А вот о гидроизоляции часто забывают, а она требуется по ряду причин:

• Для водяного теплого пола гидроизоляция особенно важна, поскольку в случае нарушения герметичности труб, по которым циркулирует теплоноситель, пострадает основание. А если квартира расположена не на первом этаже, возникает еще и угроза затопления соседей снизу
• Для водяного и электрического теплого пола нужна гидроизоляция между бетонным основанием и утеплителем. За счет перепада температур на холодном основании будет образовываться конденсат, воздействие которого на утеплитель крайне нежелательно
• Для помещений, расположенных на первом этаже, на грунте, необходим еще и слой гидроизоляции между грунтом и стяжкой для ее защиты от капиллярной влаги и/или между черновой стяжкой и утеплителем для этих же целей

Если используется утеплитель, уязвимый для влаги с обеих сторон (открытые ячейки, отсутствие защитного водонепроницаемого покрытия), рекомендуется выполнять его гидроизоляцию сверху и снизу в таких ситуациях:

• Монтируется система водяного теплого пола и есть угроза протечек
• Теплый пол монтируется мокрым методом, в стяжку, нужно оградить утеплитель от влаги, содержащейся в растворе
• Укладка выполняется в помещении с высоким уровнем влажности, возможно проникновение влаги сквозь финишное напольное покрытие

В системах водяного теплого пола роль гидроизоляции утеплителя сверху обычно играет подложка под теплый пол. Например, подложка из вспененного полиэтилена с фольгированным покрытием выполняет несколько функций: снижает теплопотери, способствует равномерному распределению тепла, защищает утеплитель от протечек и воздействия влаги при мокрых процессах.
здесь

Эти опасения беспочвенны, трубы или нагревательные маты, стержни, кабель создаются с таким расчетом, чтоб их можно было монтировать в стяжку.То есть, пока стяжка не схватится, они выдерживают контакт с цементным раствором, а это достаточно агрессивная среда.Кабельные и стержневые электрические, а также водяные теплые полы имеют собственную гидроизоляцию, и протечки сверху им не страшны.

А пленочные инфракрасные полы предназначены для сухой укладки, в помещениях с повышенным уровнем влажности и риском протечек их не используют, крайне редко укладывают под плитку. Поверх пленочного теплого пола под любое напольное покрытие настилают полиэтиленовую пленку, но она играет роль не гидро-, а пароизоляции, а также защищает от механических повреждений. А вот все контакты пленочных полов требуют тщательной гидроизоляции во избежание окисления.

Нужна ли гидроизоляция поверх стяжки

При устройстве пола в «мокрых» зонах или помещениях, иногда задаются вопросом — может сделать двойную гидроизоляцию? Одну уложить под стяжку, другую сверху. Если вы не знаете, есть ли гидроизоляция в существующей стяжке, она достаточно ровная и вы не собираетесь ее переделывать, а укладывать будете дорогое или неразборное покрытие, то такой выход кажется логичным.

Второй вариант — если вас очень мучает страх затопления соседей снизу. Для собственного успокоения можно уложить второй слой поверх стяжки.  Необходимости в этом нет, но чего только не сделаешь для собственного спокойствия.

В квартире

Если на полу плитка, одного (качественного) слоя гидроизоляции под стяжкой достаточно. Во-первых, плитка гидроизоляционный материал. Да, швы, заделанные затиркой на основе цемента, пропускают воду. Но полимерная затирка водонепроницаема. Если так боитесь потопа, лучше используйте хорошую затирку. Вот вам и будет двойная гидроизоляция.

Когда же можно укладывать гидроизоляцию на стяжку? Если в той же кухне или в коридоре укладывать будете ламинат. Чтобы успокоить свою паранойю, расстелите пленку поверх стяжки, затем подложку под ламинат, и далее по технологии. Такой тонкий дополнительный слой ни на чем не скажется.

Когда еще нужна гидроизоляция на стяжку? Если стяжка старая, есть трещины. Вообще, по-хорошему, при большом количестве трещин надо убирать старую стяжку и лить новую. Но если трещин немного, куски стяжки находятся на одном уровне, под плитку вполне можно попробовать восстановить плиту. Для этого трещины расшить, залить ремонтным составом. Потом, если будете класть плитку, можно промазать обмазочными или проникающими составами. Под другие типы покрытий тоже желательна такая более серьезная гидроизоляция, но можно обойтись и пленкой.

В частном доме

Такой же подход — с укладкой второго слоя гидроизоляции на стяжку под ламинат или ковролин может быть оправдан и в частном доме. Но тут он нужен не для того, чтобы защитить «соседей снизу», а для того чтобы отсечь поступление воды от грунта. Но если такая проблема есть, то это только временное решение. Сырость скопится под пленкой и вам все равно надо будет переделывать все.

Что конкретно надо делать, решать нужно обследовав пол, фундамент и прилегающую территорию. Но первое, что можно испробовать — это проникающую гидроизоляцию. Если проблема в том, что нижний слой порвался и перестал работать, это сработает. Если проблема в осадке фундамента, трещинах, то надо смотреть на степень повреждений и потом уже принимать решение. В общем, малой кровью в таких случаях не обойтись.

Если пол на грунте

Если подходить к вопросу гидроизоляции стяжки пола первого этажа в здании на грунте, необходимо принять меры для предотвращения так называемого обратного капиллярного движения влаги.

Для этого действуют следующим образом:

1. гидроизолируют перекрытие снизу, используя пропитки, рулонные материалы, подсыпки;
2. непосредственно на плиту или черновой пол насыпают подушку из мелкого гравия, тщательно ее уплотняя;
3. сверху наносится слой песка высотой до 100 мм и утрамбовывается.

Сверху сформированного основания настилается геотекстиль, слой утеплителя и делается гидроизоляция рулонными материалами. Слой щебенки и песка предотвратит вертикальное движение конденсата.

Действуя по приведенной схеме, можно не только улучшить тепловые характеристики дома в целом, но и гарантировать долгий срок службы, который покажет гидроизоляция пола перед стяжкой и цементосодержащий слой на ней.

Советы профессионалов

В ходе проведения работ по изоляции рулонным методом стоит придерживаться следующих советов:

• Чтобы обеспечить максимальную водонепроницаемость, все стыки тщательно обрабатываются мастикой, чтобы не осталось даже самых мелких щелей.
• Для дополнительной защиты, верхний слой промазывают мастикой и посыпают кварцевым песком.
• Не стоит в целях экономии уменьшать нахлест полос, это может снизить изоляционные свойства, идеально, если он будет больше 10 см.

Процесс гидроизоляции помещений не самый легкий, а некоторые способы, из-за применения специальных приспособлений и вовсе не доступны для строителя-самоучки. Но, соблюдая технологию выполнения и рекомендации, указанные на упаковках используемых материалов, эта задача вполне осуществима даже для сведущего в строительстве человека.

Подробнее об укладке рулонного гидроизоляционного материала на видео:

Советы

Одной из самых современных тенденций решения вопроса термоизоляции дома стала установка системы «теплый пол». В наши дни производители вывели на рынок три основных варианта обогрева полов – водяной, инфракрасный и кабельный. Водяной способ используют для помещений большой площади. Такая методика предполагает обеспечение циркуляции горячей воды по трубам, вмонтированным в пол. Такая система имеет целый ряд ограничений:

• она не может использоваться в многоэтажных домах, поскольку создает дополнительное давление на перекрытия;
• в случае прорыва сохраняется риск «затопить» соседей снизу, что приведет к большим тратам на устранение неполадок;
• высокая стоимость материалов, а также монтажных работ.

Инфракрасный пол представляет собой полимерную пленку, которая разбита на одинаковые квадраты, в каждый из которых вмонтированы специальные пластины, отвечающие за качественный нагрев.

Такую систему лучше монтировать под ламинат или линолеум. Если использовать ее под плитку, он довольно быстро соединяется с раствором клея.

Кабельный – это электрический пол, который может функционировать круглогодично. С целью снижения затрат электроэнергии в конструкцию вмонтированы специальные терморегуляторы. Сама по себе конструкция собирается из двух- или трехжильных кабелей либо электрических матов.

Именно этот способ является оптимальным под плитку, поскольку способствует ее быстрому нагреванию и удержанию тепла.

Очень популярна технология «плавающего пола», для нее используют покрытие Isover.

Виды гидроизоляции под водяной пол

Известно несколько видов гидроизоляционных материалов, различающихся по составу, принципу функционирования, эффективности.

Рулонная

Недорогой и наиболее распространенный вариант для изоляции. Для такого вида защиты используют рубероид, плотную полиэтиленовую пленку. Наплавляемые гидроизоляционные материалы наносятся способом наклеивания с предварительным прогреванием газовой горелкой или строительным феном.

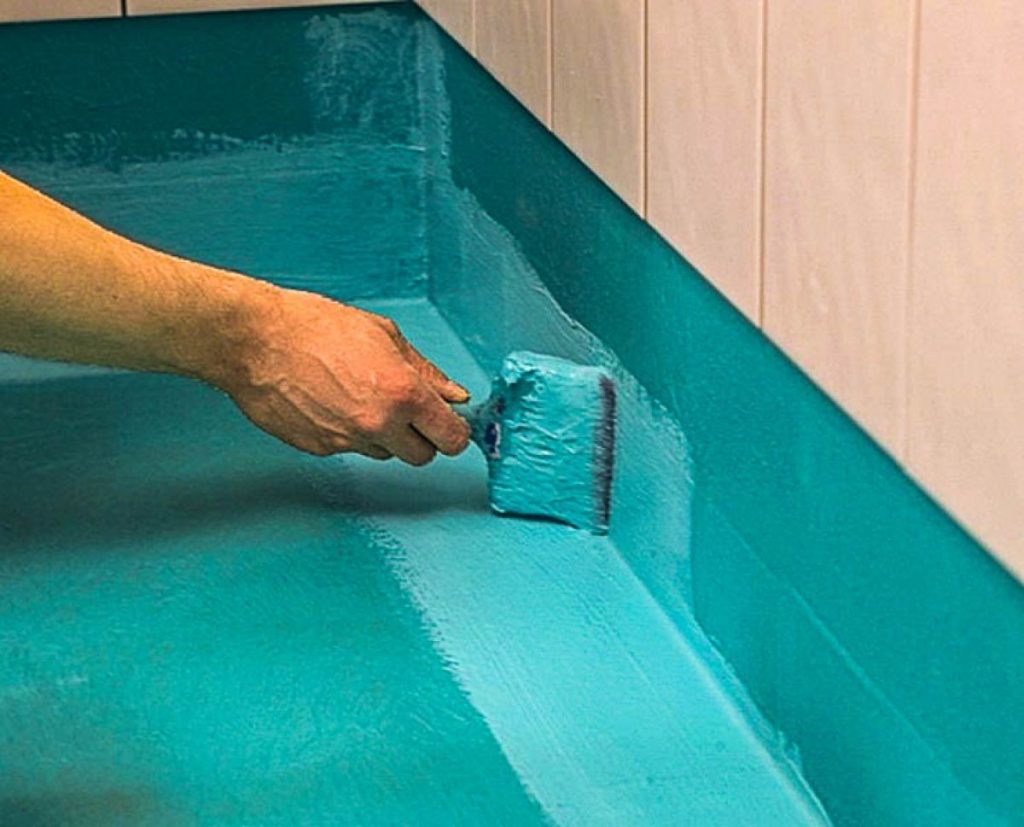

Мастика на водной основе

Создает максимальную защищенность поверхности от проникновения влаги. Рекомендована к применению в многоэтажных зданиях, для максимальной защиты от протечки воды, если водяной контур утратил свою целостность. С целью предотвращения протечек, водяные контуры отопительных систем в качестве дополнительной меры закладываются в специальные гофры. Данная мера гарантирует, что если целостность труб нарушится, то вода не зальет нижний этаж.

Мастика на водной основе является одним из вариантов гидроизоляции под теплый пол

Обустройство проводки

Схема подключения датчика температуры.

Монтируя , нужно отвести провода от центра к стыкам стен и пола, что позволит исключить вероятность давления на них финишного покрытия. Проводку нужно расположить под термопленкой, для чего в ней предстоит обустроить отверстия, сквозь которые следует провести провода, их фиксацию нужно произвести скотчем. Подсоединение проводов к зажимам нужно осуществлять параллельно. На концах провода нужно удалить изоляцию, скрутив концы и введя их сквозь отверстия зажима, после нужно произвести крепление методом зажима. Область крепления нужно защитить и зафиксировать скотчем к системе пола.

К нижней стороне пленки, в центральной части второй секции, нужно подсоединить качественно изолированный датчик температуры. Это негабаритный градусник с головкой, выполненной в виде полимерного элемента. Для установки датчика и его проведения к температурному регулятору необходимо обустроить отверстия. При необходимости расположить провод в изогнутом состоянии в пленке нужно обустроить плавный поворот, что позволит избежать поломки кабеля.

Теперь можно начинать монтировать терморегулятор. Данный прибор рекомендуется подключать стационарно, но можно монтировать его и посредством розетки.

Основную проводку предпочтительнее уложить вдоль стыка стены и пола.

Подключить терморегулятор можно, присоединив с одной стороны в два контакта термодатчик, с другой стороны нужно зафиксировать провода от пола, тогда как в два контакта, размещенных в центре, нужно вставить проводку электропитания. Провода заземления не требуется подключать к контакту, соединив их с клеммой.

Окончательный запуск системы в работу должен происходить после проведения тестирования. О качественной пленке говорит отсутствие искр и перегрева отдельных элементов.

Если дефекты не были обнаружены, на следующем этапе можно накрыть пол массивным слоем полиэтилена (80 мкм или более), материал станет защищать систему от воздействия воды, а в процессе эксплуатации пленка станет уменьшать износ системы. Слой пленки нужно расположить так, чтобы ее полотна стыковались внахлест. Теперь можно переходить к укладке финишного покрытия.

Если вы решили выбрать для этого ламинат, важно приобрести такой материал, который может быть использован в тандеме с нагревательной системой. В ином случае декоративное покрытие может проявить себя весьма неожиданно

Для чего нужна гидроизоляция под ламинат

Ламинат продается в виде планок, представляющих собой многослойный пирог из несущей древесной основы, декоративного покрытия и защитного слоя со всех сторон. Если эти ламели произведены качественно и по технологии, то влага им не слишком опасна. Их можно без опаски мыть при уборке дома.

Конструкция пола с гидроизоляцией

Разрешается даже проливать на пол воду в небольших количествах, главное не давать ей застаиваться на ламинате. Сверху и снизу каждая ламель защищена пленками из смол, акрила и меламина, которые не позволяют влаге проникнуть внутрь и добраться до основы из ДВП.

Проблемы с разбуханием ламинатных планок возникают при повреждении защиты и длительном воздействии влаги снизу. Именно со вторым фактором и предназначена бороться гидроизоляция на полу под ламинатом. При этом ее не стоит путать со звукоизоляционной подложкой из вспененного полиэтилена. Эти подстилающие материалы предназначены для разных целей и не являются взаимозаменяемыми.

Гидроизоляционные материалы

Гидроизоляционный слой под ламинат требуется укладывать:

• при наличии гипсовой или бетонной стяжки, а также на бетонные перекрытия;
• при укладке пробковой подложки или подстила из ДСП (ДВП);
• если на этаже ниже расположены помещения с высокой влажностью (ванные, кухни и т.п.);
• на первом этаже, когда под ним подвал без отопления или свайный фундамент без утепления по цоколю.

Не нужной гидроизоляция является лишь при укладке ламината на деревянный пол либо линолеум, который сам по себе уже выполняет функцию влагоизоляционного материала. Отдельный момент и с подстилающим черновым настилом из древесных плит. Если ДВП или ДСП планируется крепить к основанию саморезами, то от гидроизоляционного покрытия будет мало толку. Оно неизбежно окажется в такой ситуации поврежденным.

Как выбрать лучшую изоляцию и что надо учитывать?

Что нужно оценивать при выборе изоляции:

• Цену. Рулонные материалы дешевле. Расходы на мастику и грунтовку несколько выше, но они обеспечивают более качественную защиту. Мастика нужна при обработке банных полов, бассейнов, ванных и других комнат, где влажность повышена.
• Площадь помещения: на полы в небольших комнатах можно укладывать изоляцию в виде мастики. В помещениях большей площади работу быстрее провести рулонной гидроизоляцией.
• Возможность укладки самостоятельно — изолировать полы легче, используя пропитку. Сложнее правильно укладывать наплавляемую изоляцию и обрабатывать её открытым огнём.

Производители систем тёплого водяного пола дают рекомендации по выбору подходящих стройматериалов. Они представлены:

• Плёночными материалами из полиэтилена и поливинилхлорида, имеющими термоотражающие слои. При укладке края прогревают и стыкуют, затем изолируют клеящей лентой.
• Цементно-полимерными – приготовленный по инструкции состав наносят на основание валиком или шпателем, на стыках прокладывают специальную ленту. Покрытие прочное, эластичное, водонепроницаемое.
• Литыми – жидкими силиконовыми мембранами. Наиболее надёжный вид, обладающий прочным сцеплением с поверхностью, эластичностью.

Внимание
При выборе изолирующих средств учитывают, что наибольшую эффективность имеет материал, обладающий влагонепроницаемостью, эластичностью, устойчивостью к химическим и агрессивным компонентам, механическим воздействиям, перепадам температур, грибку и бактериям, не выделяет токсичные пары.
