Армирующая сетка для стяжки пола: фото, видео, инструкция по монтажу

Укрепление стяжки: арматурная сетка, устройство и толщина армированной стяжки

Перед производством работ следует определиться с толщиной стяжки. Толщина зависит от выбранного напольного покрытия. Также при подборе толщины учитывается уровень пола в соседних комнатах. Если перепад высот небольшой, то уровень можно вывести на одной отметке. Пол на одном уровне во всех комнатах будет смотреться красиво. Но если перепад уровней больше 7 см, то стоит задуматься, будет ли оправдан перерасход материалов. Ведь сейчас можно установить разнообразные порожки, которые будут смотреться так же хорошо. Армированная сетка для стяжки позволяет значительно уменьшить толщину бетона, за счет арматуры бетон становится надежнее и приобретает необходимую жесткость. Обычно толщина подбирается от 3 до 5 см. Но необходимо учитывать, что минимальная толщина армированного пола 3 см, меньше делать нельзя, поверхность будет растрескиваться. Металлическая сетка удерживает форму бетона, даже если он будет полностью залит водой, это отлично подходит в помещениях с повышенной влажностью.

Армированная стяжка устраивается в помещениях, где на пол действуют большие нагрузки. Сам процесс не очень сложный. Для более гладкой и ровной поверхности рекомендуется после полного высыхания армированной стяжки выполнить дополнительный слой из самовыравнивающейся смеси.

Где еще применяется армирующая сетка

Итак, основное применение армирующей сетки – для армирования бетонного покрытия пола. Так мы делаем конструкцию более прочной и продлеваем жизнь пола в местах с повышенной нагрузкой.

Арматурная сетка актуальна при монтаже теплого пола. Но есть и другие способы применения такой сетки. Она нужна при устройстве фундамента и монтаже отмосток. В этом случае ее кладут между слоями песка и гравия, что добавляет жесткости конструкции.

Сетку для армирования также применяют для ограждения территорий, мест, в которых производится ремонт и строительство, детских площадок, жилых территорий.

Несколько советов по армированию

Вне зависимости от выбранного способа армирования в бетонную смесь можно добавлять дополнительные ингредиенты: пластификаторы, микрофибру. Но при этом надо следить за тем, чтобы в точности выполнялись рекомендации по дозировке и применению.

Если вы хотите в итоге получить прочное, надежное и служащее долгие годы основание – нужно знать о нюансах армирования и устройства стяжки пола. Самое сложное – это процесс формирования поверхности и армирование ее по грунту. Здесь еще до процесса заливки смеси и установки сетки надо уложить слои песка, гравия, гидроизоляции и теплоизоляции. Если хоть одно условие укладки такого слоя будет нарушен, то все труды по армированию стяжки будут напрасными.

Что такое стяжка пола простыми словами

Самый верхний слой основания называется стяжкой. Этот слой состоит из качественно приготовленной бетонной смеси и дополнительного материала для армирования (укрепления). После стяжки поверхность будет достаточно ровной, что позволит укладывать на нее всевозможные покрытия (плитку различного размера и формы, ламинат или линолеум).

Основными составляющими стяжки обычно является песок, цемент и вода. Данные элементы смешиваются в определенных пропорциях для приготовления смеси подходящей для укладки консистенции. Помимо этого в состав могут добавляться различные присадки и дополнительные компоненты, которые ускоряют процесс высыхания и придают прочность.

На видео подробно показано как делать цементно-песчаную стяжку, как выставлять маяки и стягивать по ним раствор. На следующий день стяжку из раствора необходимо затереть

Особенности сетки

Армирование не является обязательным для стяжек пола. Строительные нормы для них устанавливают лишь требования по прочности. В большинстве случаев в квартирах и коттеджах можно обойтись без армирующих сеток. Однако есть масса ситуаций, когда подобное усиление бетону на полу не просто рекомендовано, а необходимо для должной надежности и долговечности.

Преимущества армирования

Применение сеток для стяжки обусловлено желанием:

увеличить срок службы чернового слоя и пола в целом;
уберечь сохнущий пескобетон от образования микротрещин при усадке;
повысить прочность бетонного основания;
предупредить прогибы и проседания стяжки;
защитить бетон от расширения трещин при нагрузках во время эксплуатации.

Сетки рекомендуется использовать при монтаже стяжки на подвижное деревянное основание либо грунт, когда нужно укрепить пол под печью или камином и при заливаемом бетонном слое более 50 мм. Также армирование следует делать при укладке подстилающего слоя из минваты и при наличии подсыпки из керамзита. В этих случаях без усиления напольный бетон рано или поздно растрескается и разрушится.

Конструктивные особенности армированной стяжки

Сетки армирующие металлические

Сетка металлическая для стяжки пола изготавливается из стальной 2,5- миллиметровой проволоки методом сварки. Производят данную продукцию, изображенную на фото, чаще в листах, реже в рулонах, стандартно их параметры составляют 1,5х2 и 0,5х2 метра. При этом размеры ячеек равны 10х10, или 15х15, или 20х20 сантиметров.

Стальная сетка для стяжки пола имеет особенность – по всей протяженности проволоки на ее поверхности присутствуют мелкие насечки, нанесенные с частотой 2-3 миллиметра. Производители делают это с целью увеличения сцепления между сеткой и смесью из бетона.

При покупке непременно проверяют прочность мест сварки. Нередко в магазинах стройматериалов можно встретить сетку, у которой соединения присутствуют не у каждой ячейки. Подобные дефекты приводят к понижению прочности стяжки, что завершается появлением трещин в процессе усадки строения.

Кроме этого, при осмотре соединений следует обратить внимание на присутствие следов коррозии, темных пятен, мест истончения металла. Когда в процессе производства продукции использовалась проволока, оцинкованная или обработанная полимерными составами, покрытие в точках ее пересечения должно быть полностью целым, на нем не могут находиться отслоения и трещины.

Дело в том, что даже малейший дефект на стальной арматуре приводит к ускорению коррозийных процессов, а значит, прочностные характеристики армирующего слоя понижаются.

Армирование стяжки фиброй

Здесь работы выполнять несколько проще, так как сетку укладывать не придется. Фиброволокна просто замешиваются в саму сухую смесь, применяемую для изготовления стяжки. Время замешивания в бетономешалке – около 5 минут. После этого в нее добавляется вода, производится еще одно перемешивание длительностью около 10 минут.

Фибробетон

Приготовленным раствором заливается поверхность чернового пола по маякам, как и в предыдущем случае.

Замешивание цементного раствора с фиброволокном

Армирование фиброй

Для усиления стяжки пола больше подходит полипропиленовая фибра. Такой материал характеризуется высокой прочностью на растяжение, удлинением на разрыв до 260 МПа. Для покрытий с высокой проходимостью оптимальным вариантом станет металлическая фибра.

Фибра совместима с разными строительными материалами, повышает прочность стяжки до 90%. Материал исключает появление трещин, повышает пластичность бетона.

Когда нужно армировать стяжку

Вообще, существующие нормативы не прописывают в каких конструкциях пола необходима укладка арматуры. Но на основании опыта выведены некоторые правила, которых обычно и придерживаются. Если стяжка укладывается на упругое основание, необходимо армирование сеткой. Под упругим основанием понимают:

утеплитель (любой);
черновой пол по лагам, неважно из какого материала;
звукоизоляция;
обмазочная или наплавляемая гидроизоляция (обычная полиэтиленовая пленка сюда не относится);
уплотненный песок или гравий;
керамзит.

То есть, если вы делаете составную (из нескольких слоев) или плавающую стяжку, армировать ее следует обязательно. Арматуру располагают в нижней части стяжки. Тогда при возникновении прогибающих нагрузок, она будет препятствовать растяжению. А значит, уменьшит образование трещин.

Армирование стяжки необходимо при подогреве пола

Второй случай, когда армирование стяжки необходимо — возможные температурно-влажностные перепады. Это значит, что теплый пол тоже армируем. Но в случае с водяным подогревом, к сетке еще и трубы привязывают. Так что тут она выполняет сразу две функции.

Армирование стяжки необходимо и при большой ее толщине. Большая толщина — это от 10 см. Хотя обычно стараются «добрать» высоту другими, более дешевыми, материалами. В этом случае необходима укладка сетки для армирования из стальной проволоки большей толщины (4-5 мм вместо 3 мм).

Арматурная сетка не нужна только на жестком основании и при небольшой толщине стяжки (до 5-6 см). Например, выравниваете бетонную плиту, заливая ее сверху цементно-песчаным раствором толщиной 5 см.

Что такое стяжка пола простыми словами

Количество компонентов можно регулировать по своему усмотрению. Но стоит помнить, что песок является основным, именно он придает прочность. Если вы добавите его в смесь мало, то стяжка со временем начнет трескаться и разрушаться. Для повышения прочностных характеристик пола на основу сначала равномерно выкладывается сетка для стяжки пола, а потом она заливается бетонной смесью до полного погружения.

Неметаллические материалы для армирования полов

Проектировщики, после расчетов нагрузок на полы, охотно закладывают в документацию пластиковые сетки для армирования. Но этот материал используется только для армирования стяжек с небольшой нагрузкой, к примеру, при устройстве теплого пола или наливных полов в жилых помещениях, офисах, ресторанах, других общественных местах.

Имеют пластиковые изделия и некоторые, вполне весомые достоинства:

Малый вес, что удобно при транспортировке и хранении. Их легко резать и укладывать.
Высокая, по сравнению и металлической сеткой эластичность позволяет лучше растягиваться в случае усадки здания, что предупреждает появление трещин на поверхности пола.
Пластиковая арматура не боится агрессивной среды и коррозии.
Высокая эластичность и прочность на растяжение делают этот материал популярным в новостройках.
Низкая стоимость.

Технология устройства пола в квартире с помощью полипропиленовой сетки принципиально не отличается от устройства стяжки с металлической арматурой. Отличием можно считать то, что для пластиковой сетки не нужны подпорные элементы. По подготовленному основанию заливается минимальная толщина бетона или раствора, и прямо на него ложится пластиковая сетка. Дальше – маяки, заливка, как и у любого вида стяжки.

Арматура для укрепления стяжки

Прутки арматуры соединяются точечной сваркой или проволочными скрутками, используя крючок для вязки арматуры. Как правило, используется в качестве прутков стальная арматура класса А400, диаметр которой рассчитывается в зависимости от нагрузки на бетонную или цементно-песчаную армированную стяжку. Наиболее популярна для сварки (скрутки) прутков арматура диаметром от 8 до 12мм. Ячейки, в зависимости от диаметра арматуры и расчетных нагрузок на полы, имеют размер от 50 х 50мм до 250 х 250мм.

https://youtube.com/watch?v=WKVSBrsA78Q

Арматурные сетки эффективны для устройства полов по грунту, щебню, керамзиту. В отдельных случаях, когда требуются полы усиленной конструкции, СНиПы рекомендуют выполнить двухслойную укладку сеток. Те же СНиПы требуют размещения сетки в толще бетона для защиты арматуры от коррозии.

Технология укладки армирующего слоя

Армирующая сетка спасет бетон от разрушения и деформацийПоэтапная технология укладки армирующего слоя:

Покупка и осмотр материала. Если сетка имеет масляные пятна, надорванные участки и другие дефекты, её не следует укладывать.
Подготовка основания

Важно создать пригодные условия для стяжки: убрать любые дефекты, поверхность покрыть грунтовкой, уложить под низ гидроизоляцию. Все стены помещения на высоту около 100 мм заклеивают демпферной лентой, которая нужна для компенсации деформаций из-за изменения температуры.
Укладывание сетки

Выполняют армирование нанесением параллельных слоёв сетки с напуском около 10 см. Следует оставить зазор между стеной и сеткой 2-3 см. Чтобы арматура полностью располагалась в бетоне, её поднимают на 1-2 см выше пола. В качестве подставок используют частички кирпичей, камни, пластиковые трубы. Подкладывают подставки под участки соединения стержней для предотвращения прогибов. Количество подставок увеличивают в зависимости от толщины слоя.
Создание плоскости. Устанавливаются маяки из гипсокартона, реек или досок. Необходимо проверять армирование уровнемером. Любые отклонения устраняются.
Заливка. Между маяками заливают раствор до момента полного покрытия армированного материала. Сетка должна быть скрыта в глубине цемента. В отношении пластиковых и композитных разновидностей используется другая методика. Изначально выливают 30-40% раствора, затем ровняют его правилом и укладывают сетку с небольшим утоплением в цементе. После укладки сетки выливают оставшийся раствор.

Если стены внутри обшили изолоном фольгированным или другой изоляцией, обязательно выполняется утепление и шумоизоляция пола.

Особенности процесса армирования стяжки

Армирование стяжки пола нужно не всегда. Например, нет необходимости использовать дополнительное армирование при заливке раствора на надежные плиты основания. Но имеется ряд условий, которые делают наличие такого слоя обязательным:

устройство чернового пола при помощи цементно-песчаного раствора;
создание стяжки, состоящей из нескольких слоев, с дополнительной теплоизоляцией;
выравнивание пола в помещении, где будет значительная нагрузка на покрытие;
при укладке небольшого по толщине слоя;
создание «теплого пола».

Армирование монолита является обязательным элементом обустройства теплого пола

Именно использование сетки для армирования помогает решить следующие задачи:

Увеличение надежности покрытия. То есть уменьшается вероятность образования многочисленных трещин и отслаиваний.
Защита от нарушения целостности настила при различных нагрузках, которые могут происходить по разным причинам.
Усиление прочности всего сооружения, половое покрытие приобретает необходимое долголетие.
Улучшение эксплуатационных характеристик. А именно возможность настила на пол различных декоративных материалов и установки предметов мебели.

Сетка для армирования не всегда является обязательным условием, но ее наличие позволит создать необходимый запас прочности и избавит от многих проблем, которые могут появиться в дальнейшем.

Наиболее действенным способом защиты от трещин считается закладка арматурной сетки

Технология укладки армирующего слоя

Армирование стяжки выполняется обязательно, если толщина заливки не более 60 мм. Слой бетона толщиной 7-8 см нуждается в усилении только в том случае, если предполагаются большие нагрузки на пол или черновое основание имеет повышенную подвижность. Перед укладкой сетку необходимо внимательно осмотреть: участки с масляными пятнами, разорванными ячейками или другими дефектами следует заменить.

Технология укладки армирующего слоя

Шаг 1. Основание качественно подготавливают: устраняют дефекты, обрабатывают грунтовкой, застилают поверхность гидроизоляционным материалом. По периметру помещения на высоту 10 см от пола стены оклеивают демпферной лентой, которая будет компенсировать возможные деформации от температурного расширения стяжки и усадки здания.

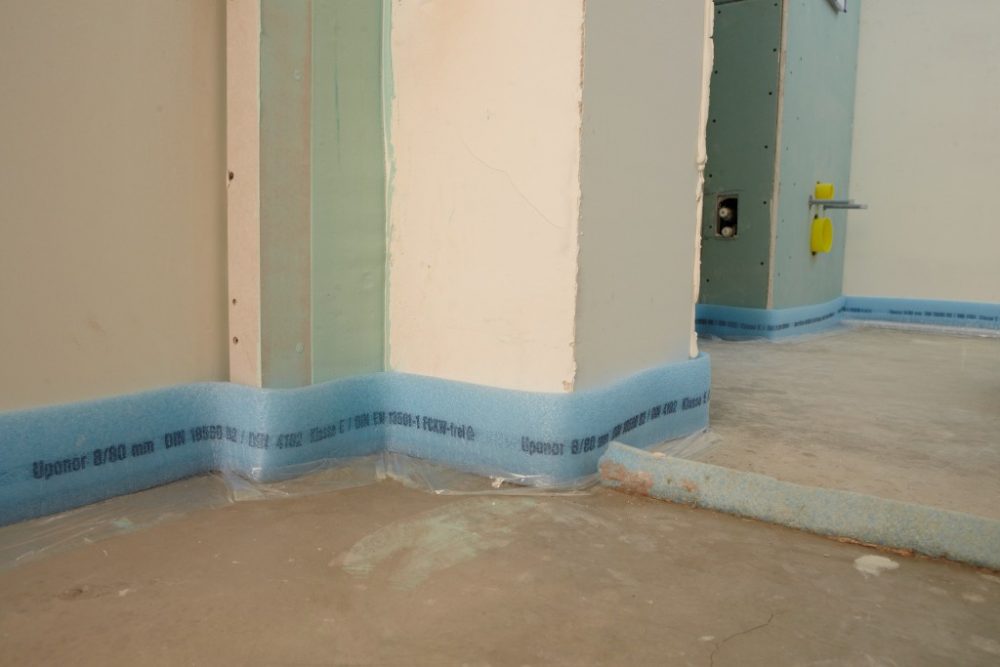

Использование демпферной ленты

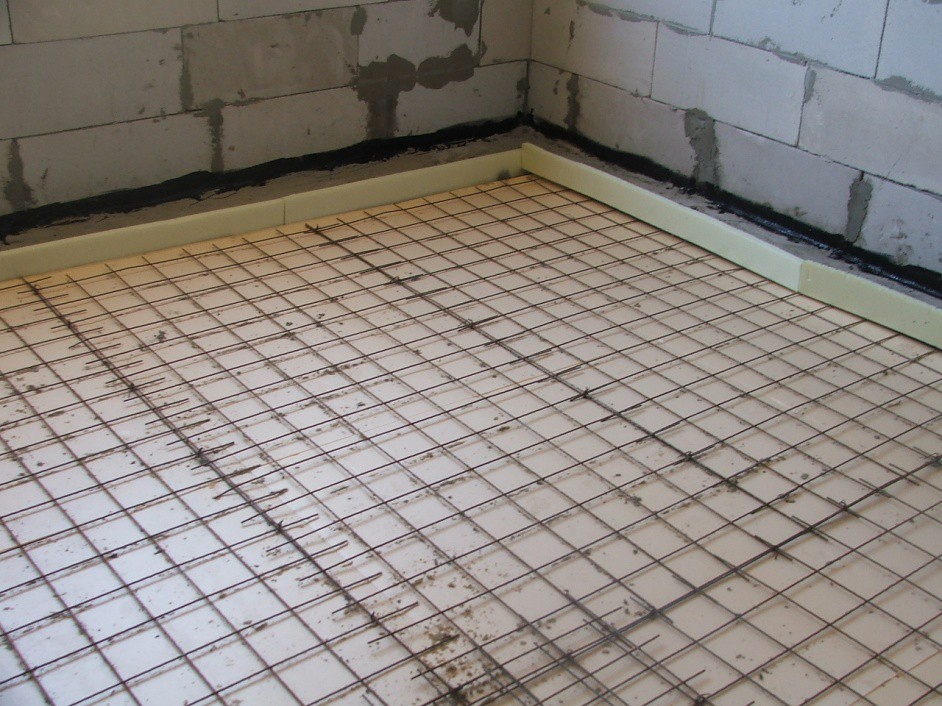

Шаг 2. Сетку укладывают параллельными рядами с напуском 10 см.

Сетку укладывают параллельными рядами с напуском 10 см

Между сеткой и стеной оставляют зазор 2-3 см. Чтобы сетка полностью находилась в толще бетона, необходимо приподнять ее над поверхностью на 1-2 см. Для этого используются специальные подставки, обрезки пластиковых трубок, цементный раствор, кусочки кирпича. Подкладывать их необходимо в местах пересечения стержней, тогда прогибы сетки будут минимальными. Чем толще стяжка, тем меньшее расстояние должно быть между подставками. Тонкую рулонную сетку расстилают прямо на основание и фиксируют только края, чтобы материал не сдвигался при заливке.

Фиксаторы

Арматура в стяжке должна залегать в нижней трети не менее 20мм от утеплителя

Шаг 3. С помощью уровнемера проверяют горизонтальность армирующего слоя; при наличии отклонений регулируют высоту дополнительными подкладками.

Шаг 4. Готовят раствор и выливают сверху на армирующий слой. После выравнивания стяжки края сетки не должны выступать над поверхностью или просвечивать сквозь раствор.

Заливка армированной стяжки

Если используется композитная или полипропиленовая пленка в рулонах, сначала на основание выливают 30-40% раствора, разравнивают его правилом, затем укладывают сверху сетку и немного утапливают ее в раствор. После этого выливают оставшуюся смесь и выполняют выравнивание поверхности.

Таблица расхода различных видов сетки

Параметры	Расход материала	Прочность на растяжение, МПа	Вес, гр.
Базальтовая сетка	0,4 м2, толщина 1,3 мм, ячейка 25х25 мм	200	110
Стеклопластиковая арматура АСП	1 пруток диаметром 6 мм	285	200
Арматура из металла А III	1 пруток диаметром 8 мм	200	770
Металлическая сетка 3 ВР 1	0,4 м2, толщина 2х3 мм, ячейка 50х50 мм	250	880

Видео – Как правильно уложить армирующую сетку

Это интересно: Выравнивание полов керамзитом — описываем по порядку

Что такое стяжка пола простыми словами

Это интересно: Укладка паркета на фанеру: рассмотрим детально

Армирование стяжки – простой способ сделать пол вечным

Основное назначение армирования – это увеличение прочности конструкции, а также улучшение несущей способности. Благодаря этому на поверхности пола не будут появляться глубокие трещины, а также снизятся изгибающие нагрузки. Увеличение прочностных показателей стяжки достигается путем внедрения в конструкцию укрепляющих материалов, которые обладают высокими показателями прочности.

В качестве основного материала для укрепления используют сетку. Суть данного метода заключается в том, что материал для укрепления укладывается на заранее подготовленное основание, и заливается цементным раствором;
Микроармирование с использованием различных промышленных добавок. Здесь используется фибра, стальная стружка и проволока.

Процедура армирования стяжки не всегда является обязательной, но на большинстве строительных объектов строительные нормы предусматривают укладку армирующего слоя. С помощью данной процедуры пол будет более монолитный, а вероятность растрескивания значительно снизится.

Мелкие трещины есть на любом бетонном покрытии. Если вы их не видите, то немного намочите поверхность – трещины станут хорошо заметны. Подобные дефекты не являются критическими. Самое главное, чтобы вся бетонная конструкция была единой и монолитной, а не собранной из отдельных фрагментов. Именно армирование и обеспечивает целостность и монолитность всей конструкции.

Сетка для заливки пола бетоном укладывается на всю площадь, а после заливки раствором превращает весь верхний слой в прочную плиту. Под действием внешних сил небольшие трещины все же будут появляться, но сетка не будет давать отдельным фрагментам свободно двигаться. Если вы установите качественные материалы для укрепления, то ваш пол будет служить вам вечно.

Цели армирования

Армирующая сетка довольно часто востребована, так как при ее применении конструкции обретают долговечность и надёжность.

Универсальность сетки позволяет применять ее для армирования потолка, пола, стен и других подходящих поверхностей. Разберём характеристики армирующей сетки детально.

Армирующую сетку применяют в двух случаях:

Для повышения прочности бетонных конструкций;
Для того чтобы плохо взаимодействующие материалы соединились друг с другом.

Армирующую сетку используют для таких работ как:

Напольная стяжкаДля напольной стяжки армирование обязательно, так как оно позволяет поверхности быть прочным и сохранить целостность. Армированная сетка применяется при стяжке полов, которые утеплены пенопластом, в случае отсутствия армированной сетки, конструкция просто разрушиться.
Штукатурка по бетонному полу
В этом случае армирующую сетку применяют для лучшего сцепления штукатурки с основой. Данный материал применяют, тогда когда штукатурку наносят толстым слоем и для отделки поверхности. Для таких манипуляций применяют сетку из металла или пластика.
Укладка бетонаВ этом случае сетка для армирования бетона выступает в качестве улучшения прочности покрытия и для равномерного распределения механической нагрузки по поверхности асфальта.
Наложение накладки
Армирующая сетка позволяет уменьшать точечные нагрузки на основу.

При строительстве конструкций из нетяжёлых материалов всегда необходимо использовать арматуру, в этом случае — кладочную для керамзитобетона.

Она применима для работы с большими поверхностями при заливке бетоном. Также позволяет задерживать бетонный раствор и выводит воду наружу.

Необходимость осуществления армирования

Армирование бетонной стяжки – это процедура ее укрепления, которая позволит повысить показатели прочности при динамических, вибрационных, а также других механических нагрузках на полы. Процедура представляет собой укладку дополнительного слоя при заливке стяжки – армирующей сетки, которая может производиться из различных материалов и иметь разные размеры ячеек.

Для чего армировать стяжку

Армирование стяжки металлической сеткой

Однако армировать стяжку нужно не всегда. Часто необходимость проведения данной процедуры будет зависеть от типа стяжки и условий ее дальнейшей эксплуатации.

Так, в этом плане различают:

черновую стяжку, которая монтируется на основание или грунт;
стяжку на перекрытиях;
выравнивающую стяжку под наливной пол;
многослойную стяжку со слоем теплоизоляции.

Примеры использования армирующей сетки

Стяжка обязательно армируется:

если производится создание стяжки чернового пола;
при укладке теплоизоляционного слоя;
в случае если полы будут испытывать сильное механическое воздействие;
если монтаж стяжки осуществляется на ненадежное основание, отличающееся подвижностью;
там, где полы испытывают повышенную нагрузку;
при укладке толстой стяжки толщиной более 5 см.

Как делать армирование стяжки пола самостоятельно

Стяжка с армирующим слоем внешне не отличается от стяжки обычной, но гораздо крепче и надежнее, чем стандартный вариант.

Конструкция армированной стяжки

Порядок обустройства армирования

Укладка сетки под стяжку необходима в том случае, когда толщина бетонного слоя не превышает 6 сантиметров. До момента начала монтажа следует внимательно осмотреть изделие, а участки, имеющие дефекты, заменить.

Работа выполняется поэтапно:

Тщательно подготавливают основание, для чего устраняют дефекты, наносят грунтовку, укладывают гидроизоляцию. На стены на высоте 10 сантиметров от пола по всему периметру комнаты наклеивают демпферную ленту.
Сетку раскладывают параллельными рядами, делая 10-сантиметровый напуск. Между стенами и сеткой нужно оставить зазор величиной 2-3 сантиметра. Армирующую конструкцию приподнимают над поверхностью на несколько сантиметров в местах пересечения стержней при помощи обрезков трубок, кусков кирпичей, цементного раствора. Чем стяжка толще, тем чаще нужно устанавливать подставки. Когда применяется тонкая рулонная продукция, изделие помещают непосредственно на основание и в этом случае фиксируют одни края, что не даст материалу сместиться в процессе заливки.
При помощи уровня проверяют горизонтальность расположения армирующего слоя. Если обнаружены отклонения, их устраняют при помощи дополнительных подкладок.

Подготовленный раствор выливают поверх армирующей конструкции. Когда обустройство стяжки завершено, края сеток не должны не только выступать над поверхностью, но и просвечиваться сквозь слой бетонной смеси.
