Теплый пол на осб плиту

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Укладка плит ОСБ на лаги

Еще одним способом монтажа материала является его укладка на деревянные лаги, под которыми находится бетонная основа. Такой пол можно дополнительно утеплить при помощи специальных материалов, уложенных между бетоном и ОСБ.

Лаги фиксируются к бетонному основанию дюбелями либо анкерными болтами. Интервал между лагами зависит от толщины ОСБ. Чем толще плиты, тем реже можно укладывать основу. При толщине материала от 15 до 18 миллиметров, интервал между лагами должен составлять 0,4 метра. При толщине плиты свыше 22 миллиметров, основу можно класть не чаще, чем через каждые 0,6 метра.

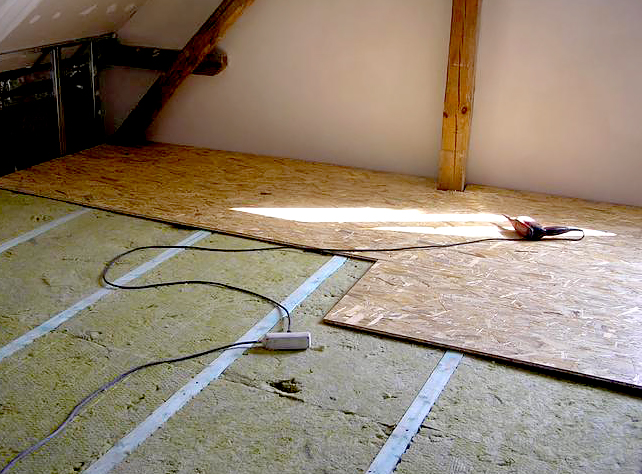

Высота между полом и нижним краем ОСБ плит заполняется паро и теплоизоляцией. Особенно актуально наличие влагоизолирующего слоя при наличии достаточно сырого подвального помещения. Так же как и при других способах, листы ОСБ не рекомендуется укладывать вплотную к стенам и друг к другу.

Укладка плит на лаги

Фиксация материала к лагам выполняется гвоздями либо саморезами. По периметру укладки шаг равняется 15 миллиметрам, а в дополнительные опоры рекомендуется вкручивать саморезы с шагом порядка 30 миллиметров. Длина саморезов должна быть в 2,5 раза больше толщины материала.

Если в помещении отсутствует бетонное основание, то укладка пола из ОСБ выполняется в два слоя. Для этого на лаги стелется первый слой ОСБ. Нижняя поверхность материала обрабатывается паро и гидроизоляцией. Поверх ОСБ укладывается утеплитель, например минвата, эковата либо пенопласт. Второй слой ОСБ накладывается на утеплитель. После этого пол готов к чистовой отделке. При фиксации материала применяются вышеуказанные технологии.

Плиты ОСБ за достаточно короткий промежуток времени завоевали большую популярность. С их помощью можно подготовить пол для укладки любого финишного покрытия. Причем технология является достаточно простой и не требует специальных знаний и опыта. По своим характеристикам материал превосходит аналоги, что объясняет высокий спрос на него.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится

Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала

Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3

Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.)

Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

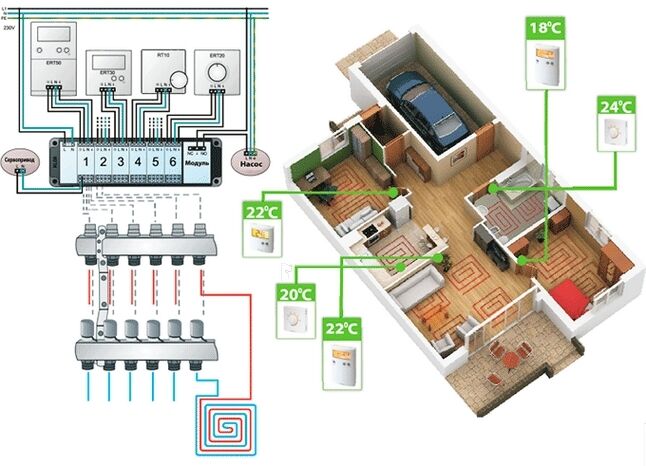

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

Практические нюансы:

После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим

Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя

Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Древесный обогреваемый пол

Настильный обогреваемый водяной пол

Систему обогреваемого пола устраивают из особых модулей из OSB, планок. Модульный монтажный способ предполагает применение Ориентированно-стружечных плит – готовых модулей для контура. Реечная система выполняется из планок или досок.

Общий процесс напольной укладки на лаги из дерева состоит в следующем:

Поперечной балки устанавливают с шажком 60 см, а между ними кладут утеплительный материал, теплоизолятор.
Модули из OSB располагают с промежутками, положенными для нормальной компенсации увеличения. Сцепляются модули обычным защелкивающим замком.
Для способа напольной укладки из реек древесины требуется черновой настил из дерева. Их располагают ориентированно на расстоянии, которого хватает для размещения отопительных труб, согласно подобранной схеме укладки труб (змейка, улитка, другие). Кладут планки, модули из OSB строго выполняя схему раскладки.
На настеленные модели устанавливают пластины из металла.
На пластины стелят трубы.
Сверху настеленного контура труб располагают мягкую шумопоглощающую подложку, а сверху нее – завершальное покрытие больше 1 см.

Внимание! Если ложится на обогреваемый пол кафельная плитка, линолеум, то сверху пластин стелят Дсп, OSB, фанеру, доски из дерева, ГВЛ. Их крепят, стыки зашпаклевывают

При этом завершальное покрытие стелят обыкновенным способом.

пол мля деревянный. доски горбатые.. лишь для этого, чтобы не строгать их.

ОСБ хрупкая очень,чтоб по ней ходить.Ходить по фанере надежнее,но по дороже!

а по дсп? ходить я буду по ламинату.

Эффекта такого не будет. По дереву тоже можно

Теплый пол это решение экономимого использования тепла за счет Ниско температурного режима Который бы имел плотную среду для Удержания такой температуры.

Эффекта такого не будет. По дереву тоже можно

нихх не понял. мона подробнее)))

Дерево не может столько принять тепла как бетонная стяжка. И соответственно удерживать его.

да я понял уже об чем. бетон не будем заливать. чем его выровнять.

Уеду куда-нибудь. Ну просто так.

Запчасти для квадратных эскудиков От кузовов — до болтиков

Андрей. дом в деревне. какая наххх стяжка..

Понял. ну тогда фанера вариант,прошурупить ее хорошо и скрипеть не особо будет..

Уеду куда-нибудь. Ну просто так.

Запчасти для квадратных эскудиков От кузовов — до болтиков

ну вот фанера типа наоборот будет скрепеть вроде как. выбираю из осб или дсп. х.з. че по вредности меньшее не могу найти, везде мнения разные.

Уеду куда-нибудь. Ну просто так.

Запчасти для квадратных эскудиков От кузовов — до болтиков

Вредно это всё. Это-ж опилки,пропитанные смолой и спрессованные в листы.При нагреве полюбому будет выделять фенолфольмардегиды. Присмотрись к фанере лучше,там этой фигни поменьше все-ж. У товариша в своем доме фанера лежит на обычных деревянных полах,затем подложка под ламинат,ну и сам ламинат. Ничего не скрипит,лежит уже года три наверное.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

листовые инфракрасные пленочные обогреватели;
фольгированные маты;
стержневые греющие маты;
кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

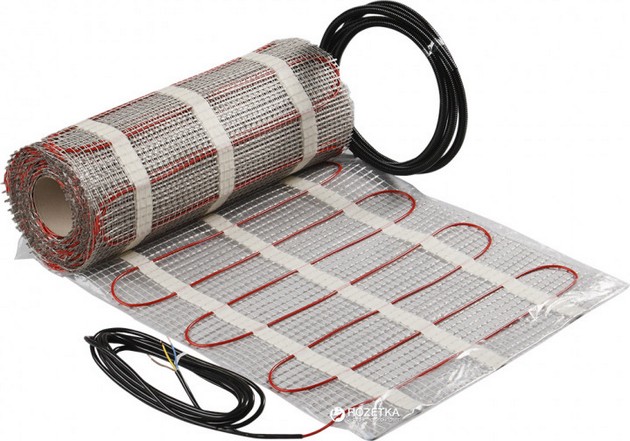

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПЛЕНОЧНЫХ ТЕХНОЛОГИЙ

Растущая популярность пленочных обогревательных систем объясняется множеством их достоинств:

Универсальность. Установка инфракрасного теплого пола возможна под любой вид покрытия – плитку, линолеум, ламинат, ковролин.
Простота монтажа. Укладка чаще всего проводится на сухую. Продолжительность монтажных работ составляет не более 2-3 часов.
Высокая эффективность отопления при небольшой мощности оборудования.
Комфортное для человека тепло в нижней области помещения плюс равномерный прогрев воздуха снизу вверх.
Экономичность. По оценкам специалистов инфракрасные пленки экономичнее электрических кабелей на 20-40%.

Недостатком систем является высокая стоимость энергоносителя – электричества. Снизить расход электроэнергии позволяет использование термостата, отключающего обогрев, когда температура в помещении повышается до нужных параметров.

Терморегулятор крепится на стене, датчики не рекомендуется ничем накрывать для получения точных температурных показателей.

Область применения.

Инфракрасные пленки используются в быту без ограничений – в частных жилых домах, коттеджах, на дачах, в квартирах многоэтажных домов, а также для обогрева офисов. Они могут применяться как основной вид отопления, но чаще всего их устанавливают для дополнительного обогрева.

Системы можно укладывать по всей площади комнаты – в детской, спальне, ванной, санузле, на кухне или только для локального подогрева определенного участка – игровой зоны для детей или возле кровати. Ограничением для монтажа служит место установки тяжелой мебели.

Под шкафы, стеллажи, диваны, кровати полотно не укладывается во избежание его перегрева и быстрого выхода электрооборудования из строя.

Способы подключения.

Подключение инфракрасного теплого пола осуществляется через терморегулятор с целью экономии электроэнергии и контроля температуры нагрева. Хотя терморегулирующее устройство стоит достаточно дорого, его приобретение позволит значительно снизить расход энергии, уменьшить величину ежемесячных расходов на оплату электричества.

Кроме того, нагрев системы в рамках допустимых параметров продлит эксплуатационный срок оборудования. Подключение пленочного теплого пола прямо в сеть, без терморегулятора, возможно, но срок жизни пленки при этом сокращается в несколько раз, а ежемесячные счета за электроэнергию повышаются.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола
Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

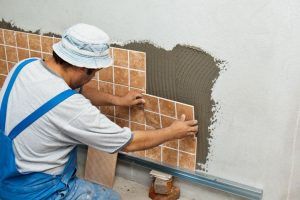

Кладка кафеля на стену

После того, как все подготовительные работы закончены, можно приступать непосредственно к укладке плитки.

Прежде всего, с помощью лазерного или гидравлического уровня делаем разметку стены.

Снизу отмечаем горизонтальную полосу, вдоль которой будет наклеиваться первый ряд плиток. Для укладки кафеля понадобятся следующие инструменты:

зубчатый шпатель с зубьями длиной 5 – 10 мм;
лазерный или гидравлический уровень;
киянка с обрезиненной ударной поверхностью;
резиновый затирочный шпатель;
угловые распорки;
плиткорез.

Вдоль черты, обозначающей нижний горизонтальный уровень, с помощью саморезов к ОСБ-плите крепим металлический профиль или деревянную рейку.

Она будет выступать в качестве опоры – на неё будет выставляться первый ряд плиток. В противном случае плитки могут сползти вниз по свежему раствору.

Зубчатым шпателем наносим на поверхность клеевой раствор вдоль всего нижнего ряда. В итоге получаем волнистую структуру: она необходима для удобства регулирования плитки по глубине. При помощи лёгкого постукивания резиновым молоточком можно углубить выступающие углы кафеля.

Обычно после укладки 4 – 6 рядов кафеля делают перерыв, чтобы дать клею «схватиться». В противном случае на нижние ряды будет давить излишний вес, под действием которого они могут попросту отойти от поверхности ОСБ-панели, сложиться и обсыпаться.
