Как выбрать распределительный коллектор отопления

Особенности коллекторных систем отопления

Понятно, что главной деталью в коллекторной разводке отопления будет собственно коллектор.

Сам коллектор представляет собой трубку, с которой выходят несколько веток от двух и больше. Коллектор можно скрыть в нише стены или же удобно спрятать его в специальный шкафчик. От коллектора к радиатору напрямую идут 2 трубы (подающая и обратная). Зачастую коллекторная схема требует установки циркуляционного насоса для создания дополнительной циркуляции в системе.

Схема распределительного коллектора системы отопления.

Создавая дополнительную циркуляцию в системе, можно добиться многих положительных фактов. Например, это упростит ее, избавит от необходимости использования большего числа материала. Это уменьшает разность температур в подающей и обратной системах. Все это делает отопление более эффективным и позволит в большей степени регулировать нагрев.

Трубы к каждому радиатору можно спрятать под полом или в стене. Каждый радиатор в таком случае выступает отдельной отопительной системой. Каждый отвод в коллекторе можно снабдить запорной арматурой. Отделив каждый радиатор шаровым краном, можно более тонко регулировать нагрев помещения, при необходимости убавив, а то и вовсе отключив один из радиаторов. Так как после коллектора каждая ветка отделена, ее можно снабдить дополнительными циркуляционными насосами или краном с автоматикой.

Коллекторная схема может применяться для однотрубных горизонтальных разводок. Коллекторная система практически полностью заменилась тройниковой горизонтальной разводкой.

Схема двухуровневой системы отопления.

Большую популярность набирает один из подвидов коллекторной разводки отопления – система “теплый пол”. Это возможность полностью отказаться от радиаторов. При этом вся отопительная система прячется под пол. Отопительные кольца, при грамотном расположении, помогут добиться лучшего эффекта, чем от использования радиаторов. Может использоваться как дополнительная отопление или же полностью заменить классическое.

Напольное отопление имеет несколько значительных преимуществ. Как известно, теплый воздух поднимается снизу вверх. Вот почему радиаторы размещают как можно ближе к полу. Но если прогреть сам пол, это позволит равномерно нагреть комнату, затратив минимум энергии. Таким образом, тепловые потоки равномерно распределяются по всей напольной площади. Но используя радиаторное отопление, вы повышаете температуру воздуха, который находится вверху. Это, в свою очередь, приводит к высокой конвекции воздуха и неизбежному появлению большого количества пыли, которая отрывается от поверхности пола. При использовании напольного отопления вы избавлены от такого рода проблемы, так как конвекция воздуха при нагреве пола уменьшается, следовательно, и пыли в доме будет меньше.

Установка системы в частном доме

Коллекторная система отопления как нельзя лучше подходит для частных домов. В этом случае в учет берется ряд существенных рекомендаций профессионалов:

Автоматизированный клапан, служащий отводом воздуха, всегда устанавливается на коллекторах обратной подачи. Через них и проходят все воздушные потоки. Контур подразумевает монтаж расширительного бака. Показатель его объема должен быть не ниже 10 % от общего количества воды в системе. Возможен и больший показатель. Стоимость подобных устройств высока. Выбор подходящего места для установки бака для расширения. Он монтируется на магистрали с обратной подачей перед циркулирующим насосом. Причина столь строгого требования заключена в особенностях конструкции расширительных устройств на основе мембран. Они не выносят турбулентности в водяных потоках. Расположение насосов для циркуляции воды в подобных системах принципиальным не является. Однако лучшим выбором будет магистраль с обратной подачей. Это объясняется тем, что температура теплоносителя здесь низка. Это обеспечивает длительную эксплуатацию устройства

При установке насоса важно, чтобы вал находился в горизонтальном положении. В противном случае будут наблюдаться сбои в работе системы

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

• внутренне прочным (когезивным);
• адгезивным к алюминию и полиэтилену;
• гибким;
• эластичным;
• термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

Ставят элементы коллекторного блока.
Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.
Фиксируют патрубок на металлическом кронштейне с помощью хомутов. Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.

Патрубки прикрепляют сбоку

Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Как подключить однотрубный коллектор, схема

Для подключения однотрубного коллектора используется труба диаметром не менее 76 мм или радиаторы. Радиаторы по возможности должны быть подключены к трубе 2 способами.

Внимание! Обязательное условие для этого типа подключения — наличие чердачного помещения

Важно также учитывать возможность подключения насоса для увеличения скорости теплоносителя

При составлении схемы подключения учитывают следующие факторы:

• расположение элементов системы;
• развязку труб;
• подключение к котлу;
• место расширительного бака;
• расположение радиаторов, арматуры, насосов и сливных кранов.

Фото 2. Схема подключения коллектора к однотрубной отопительной системе. Прибор устанавливается после котла.

Радиаторы должны быть дополнительно оснащены кранами для того, чтобы при необходимости перекрывать подачу воды не во всей системе, а на конкретном её участке.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Когда имеет смысл обустраивать лучевую систему

Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.

В первую очередь данный тип горизонтальной системы требует обязательного отсутствия чистового пола перед монтажом. В противном случае придется ломать паркет, плитку и т. д.

Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:

• места установки отопительных приборов;
• спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;
• просчитать места монтажа предохранительной и запорной арматуры и их количество.

Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.

Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.

Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Особенности монтажа совмещенной коллекторной системы отопления

Схема монтажа

Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:

1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.

2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.

3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.

Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.Ошибки при проектировании и монтаже

К частным ошибкам таких схем относят:

Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителяЭто не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировкиЧасто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчетаКонечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Недостатки

Существует несколько основных недостатков, которые обязательно нужно учитывать перед тем, как ставить подобную систему в свой дом:

1. Для подсоединения всех компонентов используется намного больше трубы, чем при последовательном соединении. Чем больше площадь дома, тем сложнее план разводки. От этого и увеличивается разница в затратах.
2. Обыкновенный одно- или двухтрубный обогрев обычно монтируется на стенах. В этом же случае такое монтирование будет не эстетичным.
3. Расположение подводок в стяжке имеет один важный фактор – не должно быть никаких швов или соединений. Ведь это потенциальное место утечки. А вскрывать бетонный пол – неприятная затея.
4. Водный контур в сумме имеет большое сопротивление, особенно при отоплении двухэтажного дома. Тем более при монтировании узких труб. О природной циркуляции можно забыть сразу, ведь небольшого перепада точно не хватит. Выход очевиден – мощный насос.
5. Использование сразу нескольких контуров обычно вынуждает устанавливать такое же количество систем давления. Все это увеличивает расходную часть не только в момент установки, но и во время использования.
6. Подключение принудительной циркуляции автоматически делает систему зависимой от электричества. Любые проблемы с этим видом энергии могут привести к выходу из строя отопления при абсолютно работающем котле.

Принцип работы коллектора и как его выбрать

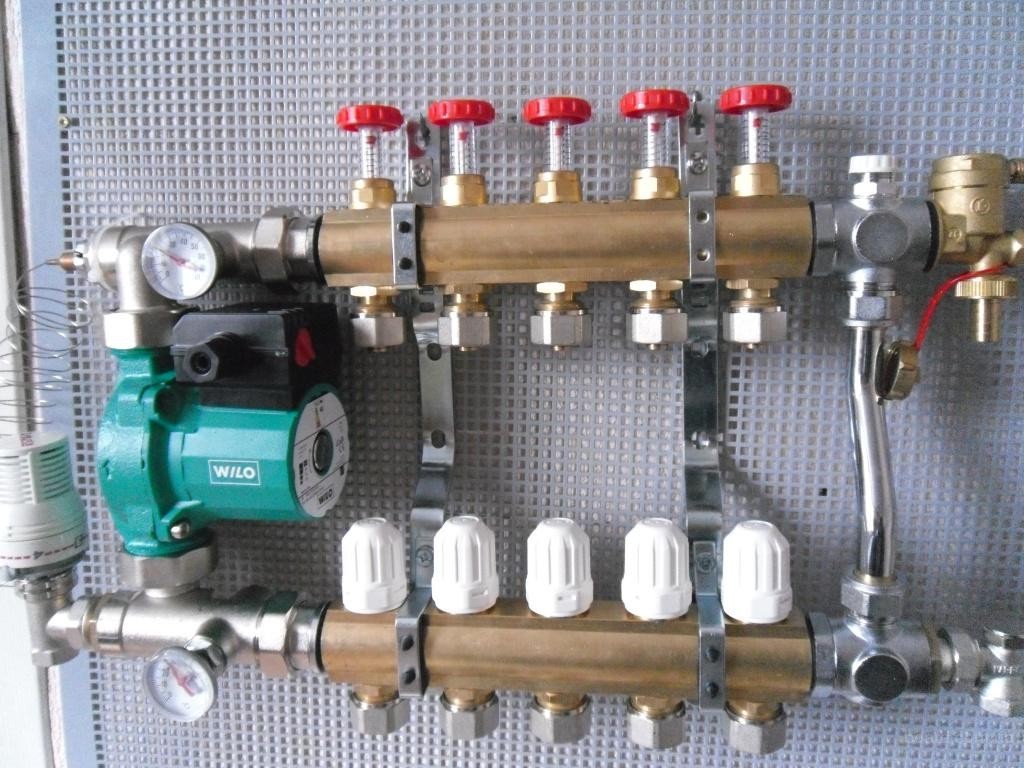

Коллектор, или «гребёнка», как его часто называют в народе, имеет в своём основании две главные трубы (подающую и обратную), к которым подведены патрубки. Каждый такой патрубок имеет в своём продолжении подающий либо обратный трубопровод, соответственно. На подающий коллектор устанавливают насос для циркуляции горячей воды.

На подающем коллекторе монтируют сервопривод, для перекрытия клапана. При достижении температуры воды заданным параметрам термодатчик, срабатывая, приводит в действие сервопривод, который передавливает клапан. Клапан, в свою очередь, блокирует дальнейшую подачу воды до очередного момента её охлаждения на определённое количество градусов.

После отдачи тепла через радиатор в помещение, вода по обратному кругу системы возвращается в котёл, где она снова подогревается и подается в коллектор для дальнейшей циркуляции.

Поддержание необходимого давления воды на подающем коллекторе достигается установкой специальных регуляторов. Они так же регулируют необходимое количество воды.

На выбор необходимого коллектора влияют такие факторы:

• площадь помещений;
• количество радиаторов;

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).
Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Технология монтажа радиаторной коллекторной системы отопления

Схема монтажа

Этот вид коллекторной системы признан самым простым в расчете и монтаже, при относительно равной длине контуров и числе подключаемых радиаторов (от 1 до 3, не более) схема функционирует с одним циркуляционным насосом, без потребности в дорогостоящей автоматике.

Риски завоздушивания исключают краны Маевского на самих радиаторах и отводчики на коллекторах. При разном расходе и параметрах теплоносителя схема усложняется и каждая отельная ветвь оснащается своим насосом, автоматикой и группой безопасности.

Непосредственно до начала монтажа определяется число, место расположения, тип и параметры радиаторов, составляется план прохода труб и принимаются меры по их защите от преждевременного остывания. При этом трубы либо замоноличиваются в цементной стяжке с толщиной в пределах 5-7 см, изолированной от воздействия грунта, или скрываются в пустых полах. Схема разводки составляется с учетом ряда правил:

Стандартный диаметр подключения гребенок к трубам, идущим к котлу, составляет ¾ дюйма, к внутренним контурам – ½, сечение последних в частных домах не превышает 16 мм.

Способ подключения труб к радиаторам особой роли не играет, но в большинстве случаев они присоединяются к нижним патрубкам из-за соображений эстетичности и экономии материалов.

В обычных схемах все радиаторы подключаются к коллекторам отдельно (с возможностью регулировки каждого и максимальной теплоотдачей), но при достаточной длине, установке байпасов и сбалансированным гидравлическом сопротивлении в одной петле могут монтироваться 2 или 3 небольшие батареи с последовательным подключением.Ошибки при проектировании и монтаже

Основные сложности возникают при подборе места размещения коллекторного шкафа и заложении контуров с равными параметрами и длинной. При условии одинакового давления и расхода в радиаторных системах один коллектор может обслуживать 2 этажа одновременно, но такие схемы не считаются удачными.

В частности, при недостаточной мощности насосов на верхних этажах или в больших контурах циркуляция теплоносителя будет слабой. Во избежание таких проблем для обслуживания разных этажей выделяют отдельные коллекторы со своими насосами и устанавливают их в центре дома.

К возможным ошибкам также относят:

Выбор труб для системы отопления для жилого дома или квартиры

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 50С -75С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 30С -40С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-120С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 110С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 95С. Допускается кратковременное повышение температуры до 110С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

Ставят элементы коллекторного блока.

Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.

Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.

Патрубки прикрепляют сбоку

Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.
