Параметры теплоносителя системы отопления многоквартирного дома: таблица, скорость движения, давление, регулирование температуры

Устройства

Самый удобный и надежный – переносной инфракрасный пирометр с классом точности 0,5. Он производит дистанционное снятие показаний. То есть достаточно направить раструб на поверхность, чтобы измерить и зафиксировать значение.

Важно, что все измерительные приборы, показания которых будут использованы для жалоб в государственные органы власти и судебных процессов, должны быть работоспособными и точными. Подтвердить это можно, осуществляя один раз в год их поверку в аккредитованной организации

Термометр

Не имея пирометра, можно проверить теплоотдачу обычным термометром. Для этого нужно приложить его колбой к батарее, зафиксировать скотчем, замотать теплоизолирующим материалом.

Оптимальные значения в индивидуальной системе отопления

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С

С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

Электрические котлы позволяют плавно регулировать нагрев теплоносителя от 30 до 90 °С. Они оснащены отличной системой защиты от перегрева.

Что необходимо учесть при обустройстве любой системы

Итак, вы уже, знаете, какая система лучше всего подходит вашим условия эксплуатации. Прежде, чем приступать к её монтажу, прислушайтесь к советам профессионалов. Основные из них можно сформулировать так:

Не забывайте о необходимости установки на входе и выходе батарей регулирующих термокранов, а также сливного крана, месторасположение которого – самая нижняя точка отопительной конструкции. Реализовать двухтрубную разводку можно в частном доме любой этажности. Работать она может без циркуляционного насоса. Но ввиду низкой эффективности данных систем в настоящее время мало кто их использует.

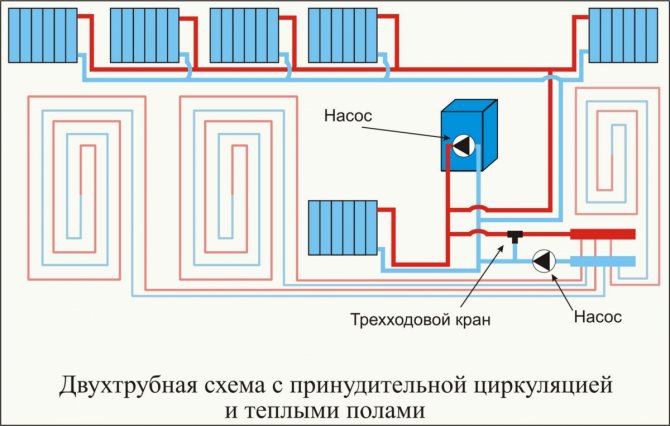

Приняв решение о размещении в строении двухтрубной разводки, оснащённой коллектором, тщательно продумайте и спланируйте размещение так называемой гребёнки, выполняющей функцию узла распределения теплоносителя. Длина отходящих от неё труб должна быть соизмеримой. В противном случае значительная разница в их длине от гребёнки до батарей может вызвать существенную разницу в давлении.
Приобретённые, как говорят, «по дешёвке» бывшие в употреблении трубы и фитинги могут обернуться значительными денежными затратами на проведение ремонта не только системы отопления, но и самого здания.

Однотрубная схема дешевле. Но если во главу угла вы ставите качество системы отопления, не стоит жалеть денег на двухтрубную разводку. Так вы получите возможность управлять теплом в комнатах.

Как вам статья?

Мне нравитсяНе нравится

Факторы, влияющие на работу котла

Для того чтобы понять, какую выставить температуру воды в котле, необходимо учитывать основные факторы:

заявленную заводом-изготовителем паспортную тепловую мощность котла;
температуру наружного воздуха;
материал стен помещения;
качество установки окон и дверей, как мест максимальных теплопотерь.

Тепловую мощность котла легко узнать, прочитав паспорт котла, – у каждого прибора она указана. Зная мощность котла, можно применить формулу: 1 КВт тепловой энергии отапливает 10 м² площади. Подразумевается, что такой расчет (приблизительный) подходит для создания комнатной температуры в +18 С при высоте деревянных стен до 2,5 м и уличной температуре 0 С.

При этом считается, что дом максимально утеплен – перед входной дверью имеется неотапливаемый тамбур, в каждом окне установлены две рамы либо современный стеклопакет, потолок со стороны крыши утеплен слоем насыпного утеплителя либо плитами каменной ваты.

Например, номинальная тепловая мощность котла составляет 10 КВт, тогда, подставив это значение в формулу, получим 100 м².

Представим, что для отопления площади в 100 м² был выбран агрегат номиналом в 5 КВт – недостаточность мощности приведет к почти непрерывной работе котла, резкому снижению его ресурса и преждевременному выходу из строя.

Параметры температуры теплоносителя в системе отопления

Система отопления в многоквартирном доме — сложная структура, качественное функционирование которой зависит от правильности инженерных расчётов ещё на стадии проектирования.

Нагретый теплоноситель нужно не только доставить до здания с минимальными теплопотерями, но и равномерно распределить в помещениях на всех этажах.

Если в квартире холодно, то возможной причиной бывает проблема с сохранением необходимой температуры теплоносителя при перегоне.

Оптимальная и максимальная

Максимальная температура батарей рассчитана исходя из требований техники безопасности. Во избежание возгораний теплоноситель должен быть на 20 °C холоднее, чем температура, при которой некоторые материалы, способны самовоспламеняться. Норматив указывает на безопасные отметки в диапазоне от 65 до 115 °C.

Но, закипание жидкости внутри трубы крайне нежелательно, поэтому при превышении отметки в 105 °C может служить сигналом к принятию мер по остужению теплоносителя. Оптимальной для большинства систем считается температура в 75 °C. При превышении этой нормы, батарея оборудуется специальным ограничителем.

Минимальная

Максимально возможное охлаждение теплоносителя зависит от необходимой интенсивности прогрева помещения. Этот показатель напрямую связан с температурой воздуха на улице.

В зимнее время, при морозе в –20 °C, жидкость в радиаторе при начальной норме в 77 °C, не должна охлаждаться менее чем до 67 °C.

Нормальным значением в обратке при этом считается показатель в 70 °C. При потеплениях до 0 °C, температура теплоносителя может падать до 40–45 °C, а обратка до 35 °C.

Назначение температурного графика

Система центрального отопления и значение графика работы тепловых сетей определяются температурным графиком. Он показывает зависимость показателей величин теплоносителя в системе отопления (например, воды) от наружной температуры воздуха.

Специалисты вычисляют величины нагретости подающей и обратной воды-теплоносителя с помощью абонентского ввода на основе информации о температуре окружающей среды. Собственники каждого многоквартирного дома наравне с владельцами частных домов всегда подходят с ответственностью к составлению плана расчета температурного графика. Грамотные подсчеты помогают достигнуть значительного снижения расходов на отопление помещения.

Достичь оптимальных цифр на счетах не так уж сложно — главное составить температурный график, в значениях которого будет отражена зависимость степени нагревания теплоносителей от погодных условий на улице. Для каждого населенного пункта составляется индивидуальная отопительная диаграмма. Ее значение состоит в определении наиболее оптимальной для данного конкретного случая работы системы отопления. Любой хозяин может добиться предпочтительного распределения горячей воды-теплоносителя. Для этого нужно руководствоваться основным принципом составления температурного графика, суть которого в том, что чем холоднее на улице, тем выше уровень потери тепла.

Преимущества индивидуального температурного графика:

Нормализация тепловых потерь во время подачи горячей воды в здания со среднесуточной температурой наружного воздуха;
Предотвращение недостаточного уровня нагрева помещений;
Тепловые станции обязуются поставлять потребителям услуги, которые соответствуют установленным технологическим условиям.

Все показатели утверждаются соответствующими нормативными документами. За основу берется информация о пяти самых холодных днях в году. Также рассматриваются данные последних пятидесяти лет, из которых выбираются восемь зим с наиболее низкими температурами. Система отопления подобного рода позволяет заранее подготовиться к морозам. Согласно статистике, их можно ждать как минимум раз в несколько лет. Именно по этим причинам температурный график позволяет значительно сэкономить средства во время разработки отопительной системы.

Ниже представлен файл с примерами температурных графиков и диаграмм для котельных:

Температурные графики и диаграммы для котельных PDF 205.64 KB

Нормы температуры

Требования к температуре носителя тепла изложены в документах где указаны нормативы, которые устанавливают проектирование, укладывание и применение инженерных систем жилых и публичных зданий. Они описаны в Государственных нормах строительства и правилах:

ДБН (В. 2.5-39 Теплосети);
СНиП 2.04.05 «Теплоснабжение система вентиляции и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его реквизитам паспорта.

Для автономного отопления решать, какая должна быть температура носителя тепла, необходимо с учитыванием подобных факторов:

Начало и окончание сезона отопления по средней за сутки температуре на улице +8 °C в течении 3 суток;
Температура в среднем изнутри обогреваемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для зданий промышленной направленности 16 °C ;
Средняя расчетная температура должна подходить требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

По СНиПу 2.04.05 «Теплоснабжение система вентиляции и кондиционирование» (пункт 3.20) предельные показатели носителя тепла такие:

Для поликлиники – 85 °С (исключая психиатрические и наркоотделения, и также помещения административного или домашнего применения);

Для жилых, общественных, и также бытовых построек (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
Для зрительных залов, ресторанов и помещений для изготовления категории Но и Б – 105 °С;
Для фирм общепита (исключая рестораны) – это 115 °С;
Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
Для лестничных клеток, вестибюлей, пешеходных переходов, техпомещений, зданий жилого фонда, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от факторов извне, температура воды в системе обогрева может быть от 30 до 90 °С. При нагревании более 90 °С начинают разлагаться пыль и лак. В связи с этими причинами нормы санитарии запрещают совершать больший нагрев.

Для расчета хороших показателей могут быть применены специализированные графики и таблицы, в которых установлены нормы в зависимости от сезона:

При среднем показателе за окном 0 °С подача для отопительных приборов с разной разводкой ставится на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
При -20 °С на подачу выполняется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
При -40 °С за окном для абсолютно всех отопительных систем ставят максимально возможные значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

С принудительной циркуляцией

Такая система делится на два типа:

Разница между ними достаточно большая. Отличается схема разводки труб, их количество, наборы запорной, регулирующей и контролирующей арматур.

Согласно СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование»), максимальная температура теплоносителя в данных системах отопления составляет:

двухтрубная отопительная система — до 95°С;
однотрубная — до 115°С;

Оптимальная температура — от 85°С до 90°С (из-за того, что при 100°С, вода уже закипает. Когда достигается эта величина, приходится задействовать специальный меры для прекращения закипания).

Размеры тепла, отдаваемые радиатором зависят от места установки и способа подключения труб. Тепловая отдача может снизиться на 32% из-за неудачного расположения труб.

Наилучшим вариантом является диагональное подключение, когда горячая вода идет сверху, а обратка -снизу противоположной стороны. Таким образом проверяют радиаторы на испытаниях.

Самое неудачное — когда горячая вода идет снизу, а холодная сверху по той же стороне.

Способы нормализации температурного режима отопления

Минимальное значение температуры воды в системе отопления не является главной угрозой для ее работы. Это, безусловно, сказывается на микроклимате в жилых помещениях, но никоим образом не влияет на функционирование теплоснабжения. В случае превышения нормы нагрева воды могут возникнуть аварийные ситуации.

Группа безопасности для автономного отопления

При составлении схемы отопления необходимо предусмотреть ряд мер, направленных на исключение критического повышения температуры воды. В первую очередь это приведет к росту давления и увеличению нагрузки на внутреннюю поверхность труб и радиаторов.

Если это явление разовое и недолгое – компоненты теплоснабжения могут не пострадать. Однако такие ситуации возникают при постоянном воздействии определенных факторов. Чаще всего это неправильная работа твердотопливного котла.

Во избежание их появления рекомендуется модернизировать отопление следующим образом:

Установка группы безопасности. В ее состав входят воздухоотводчик, спускной клапан и манометр. Если температура воды достигнет критического уровня — эти компоненты удалят избыток теплоносителя, тем самым обеспечив нормальную циркуляцию жидкости для ее естественного остывания;
Смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно устанавливается двухходовой клапан с сервоприводом. Последний подключается к датчику температуры. Если значение степени нагрева превысит норму – откроется клапан и произойдет смешение потоков горячей и остывший воды;
Электронный блок управления отопление. Он фиксирует температуру воды на различных участках системы. В случае нарушения теплового режима он подаст соответствующую команду процессору котла для уменьшения мощности.

Эти меры помогут предотвратить некорректную работу отопления еще на начальном этапе возникновения проблемы. Сложнее всего регулировать уровень температуры воды в системах с твердотопливным котлом

Поэтому для них особое внимание следует уделить выбору параметров группы безопасности и смесительного узла

Влияние температуры воды на ее циркуляцию в отоплении подробно описано в видеоматериале:

Как вам статья?

Мне нравитсяНе нравится

Зависимость температуры теплоносителя от наружной температуры воздуха

При морозе в -20 0 С, эти данные для радиаторов будут составлять 67-77 0 С и 53-55 0 С соответственно, а для конвекторов– 68-79 0 С/55-57 0 С соответственно. А уже при 40 градусном морозе, что для конвекторов, что для радиаторов, это данные стандартны – 95-105 на подаче горячей воды и 70 0 С на обработке.

Если комната угловая, то температурный режим не должен опускаться ниже + 20 0 С, а в других комнатах является нормой температура не ниже +18 0 С, в душевой комнате не ниже +25 0 С. Если температура на улице опустится до -30 0 С или ниже, то все указанные выше показатели повысятся до +22 0 С и 20 0 С соответственно;
В помещениях, предназначенных для детей – от +18 0 С до +23 0 С. Но и тут температурный режим зависит от того, для чего это помещение предназначено. В бассейнах – не ниже +30 0 С, а на верандах для прогулки – не ниже +12 0 С;
В детских школах — не ниже 21 0 С, а в спальнях интернатов – не ниже 16 0 С;
В культурно массовых заведениях температура колеблется от 16 0 С до 21 0 С. Для библиотек – до 18 0 С.

Оптимальные значения в индивидуальной системе отопления

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С

Какой должна быть температура в комнатах

Тепловые нормативы для жилых комнат, кухни, ванной, санузла, коридора указаны в ГОСТ 30494–2011, СанПиН 2.1.2.2645 и Постановлении №354 от 06.05.11г. В документах также указываются параметры влажности, делающей комфортным такой тепловой режим.

ГОСТы и СНИПы содержат следующие требования к температуре в помещениях:

Для холодного периода – оптимально +20–22°, допустимо +18–24°.
Для теплого периода – оптимально +20–25°, допустимо +20–28°.

Такие же требования указаны в п. VI Пост. 354. Согласно этому документу, в жилых помещениях должно быть не прохладнее +18°, а в угловых комнатах – до +20°. Указаны нормативы и для северных регионов со среднесуточным температурным показателем ниже – 31°. Он составляет +20°для всех комнат и +22° для угловых.

Другие показатели ГОСТов

Температура, град,	Помещения
Кухня,туалет	Совмещенный санузел	Коридор	Лестница, вестибюль	Кладовые
Оптимальная	19–21	24–26	18–20	16–18	16–18
Допустимая	18–26	18–26	16–22	14–20	12–22

В ГОСТах указана еще и влажность воздуха. Это сделано неспроста. Кроме реальных температурных показателей, есть еще и ощутимые. Чем суше атмосфера, тем человеку теплее. Сухой воздух создает холод и дискомфорт. Для жилых комнат и коридоров оптимальная влажность 30–45%, а допустимая – 60%.

Какие факторы влияют на температуру

Теплота комнатного воздуха зависит от многих факторов. Причины его снижения разнообразны – проблемы в котельной, изношенные теплосети, старые внутридомые коммуникации, халатное отношение собственников и нанимателей к своему жилью.

Внешние факторы, влияющие на центральную подачу тепла:

Неудовлетворительная работа теплоснабжающей компании. Причины – экономия топлива тепловиками и пониженное давление. В этом случае носитель, поступающий в теплосеть, изначально плохо нагрет.
Высокий износ и некачественная теплоизоляция внешних и внутридомовых сетей, не способных удержать тепло.
Несоблюдение СНИПов и других строительных нормативов при постройке. Здания с тонкими стенами прогреть сложно. Ситуация характерна для новостроек.
Износ жилья. В старом жилом фонде инженерные системы сильно изношены, поэтому теплоноситель в них остывает.

Внутридомовые факторы, влияющие на температуру:

Низкий уровень теплосбережения – раскрытые окна в подъезде, двери без доводчиков и возвратных пружин, открытые чердаки и подвалы. Дом просто выхолаживается.
Плохое состояние труб внутри МКД – разгерметизация, воздушные пробки и засоры снижают температурный уровень.
Проблемы с обраткой, устанавливаемой для оттока отработанного носителя. В таких случаях нарушена циркуляция в теплосистеме, что и приходит к низким температурным показателям.
Действия жителей, самовольно вносящих изменения в коммунальные сети.

Почему может быть холодно в квартире:

Установлены слишком маленькие батареи, не справляющиеся с задачей. Вместо них желательно поставить современные мощные модели, хорошо прогревающие даже большое помещение.
Нарушена регуляция радиаторов – в такой ситуации вызывают мастера, который все приведет в норму.
Источники тепла закрыты мебелью или другими предметами, нарушающими теплообмен. Ситуацию спасет перестановка.
Старые трубы, требующие замены. Их меняют на новые – металлические, пластиковые, металлопластик.
Старые рассохшиеся рамы на окнах. Их заменяют пластиковыми конструкциями.
Плохая теплоизоляция. Ситуацию спасет утепление стен.

Все эти ситуации можно устранить без обращения в коммунальные службы

Как правильно измерить температуру батареи

Когда вопрос с теплоносителем выяснен, можно задумываться над тем, как измерить температуру батареи в квартире. Это несложно сделать следующими способами:

Использовать обычный бытовой термометр. Его нужно приложить к батарее и дождаться момента, когда он нагреется. Для учета погрешности лучше прибавить к полученным данным 1-2 градуса.
Применить спиртовой термометр, прикрепив его к радиатору при помощи скотча, а затем утеплив изоляционным материалом, например, поролоном. Информация, полученная таким методом, показательна в динамике. Прибор можно оставить на длительный период для постоянного мониторинга ситуации.
Воспользоваться инфракрасным термометром. На практике они отличаются маленькой погрешностью, к тому же не требуют непосредственного контакта с отопительным прибором. И результат выдается мгновенно.
Использовать электрический измерительный прибор с терморампой и датчиком. Датчик устанавливается на батарею, а прибор при выборе функции «измерить температуру» показывает ее значение.

Нормы и оптимальные значения температуры теплоносителя

Самое главное, ни в коем случае нельзя добавлять воду из крана. Ниже приведены параметры работы моей системы отопления, которых удалось добиться в результате настройки системы. Рабочий цикл «нагрев — остывание» (Измерения проводил при температуре «за бортом» минус 23,7 оС, в доме — плюс 23,6 оС)

Нагревание (от 40 оС до 60 оС), время нагревания — 20 мин.
Остывание (от 60 оС до 40 оС), время остывания — 1 час 25 мин.
Таким образом, длительность одного полного цикла составляет (1час 25 мин.+ 20 мин.) = 1 час 45 мин.
При указанных параметрах, рабочее давление, в цикле (40-60-40), меняется на 0,1 атм (если точно — 0,07 атм).

Настройка системы в вашем конкретном случае может занять большее время, чем у меня, так как многое зависит от конкретной реализации.

Ответственность коммунальщиков при нарушениях норм

Согласно законодательству, наниматели и собственники жилья вправе обращаться за перерасчетом в управляющие компании, которые обязаны снизить на 0,15 процентов за каждый час нарушения нормативов. Если подсчитать, то за 28 дней ненадлежащего предоставления услуги платеж сокращается до 90 процентов. Естественно, коммунальные службы сами не выполнят подобный перерасчет, поэтому придется обращаться в судебные инстанции.

Существует много случаев, когда жители многоквартирных домов отсуживали с коммунальщиков деньги за не оказанные полностью или некачественные услуги. Например, три года назад пермячке удалось взыскать с управляющей компании 136 тыс. рублей за нарушение их обязательств по предоставлению тепла в квартиру. Поэтому следует отстаивать свои права и обращаться в .

Одностояковое отопление в индивидуальном строительстве

Если отопление с одним магистральным стояком монтировать в одноэтажном строении, то можно будет избавиться как минимум от одного существенного недостатка такой схемы – неравномерного обогрева.

Если такой обогрев реализован в многоэтажном доме, то верхние этажи будут отапливаться значительно интенсивнее нижних этажей. Это будет приводить к ситуации, когда на первых этажах дома холодно, а на верхних – жарко.

Частный дом (особняк, коттедж) редко бывает высотой более двух-трех этажей. Поэтому монтирование отопления, схема которого была описана выше, не грозит тому, что на верхних этажах будет намного выше температура, чем на нижних этажах.

Она важна не меньше, чем подача — Обратка системы отопления: что это такое

Для многоэтажных зданий часто применяют однотрубную прямую систему разводки. Она не имеет чёткого разделения труб на подвод жидкости в радиаторы и обратку, поэтому полный контур условно делят на две равные части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего радиатора — обраткой. Преимущества этой схемы:

Нижний (или седельный, серповидный). Предусматривает подключение подвода и обратки к нижним соединительным отверстиям радиатора. На верхние отверстия устанавливают кран Маевского и заглушку. Применяют для систем, в которых трубы скрыты под полом или плинтусом. Целесообразны для многосекционных радиаторов, при небольшом числе секций потери тепла доходят до 15%.
Боковой способ, пользуется популярностью. Трубы подсоединяют к радиатору с одной стороны: подвод теплоносителя через верх, обратку — через низ. Не подходит для приборов с большим числом секций.

24 Дек 2021 marketur 340 Поделитесь записью

Давление, скорость воды и температура обратки в системе отопления

В основном, требования, предъявляемые к системам отопления, подразумевают разделять специфику работы отопления на два типа:

независимая, здесь источник теплоэнергии размещен непосредственно в помещении – используют в индивидуальном доме или в многоэтажных зданиях элитного типа;
зависимая, где к обогревательному комплексу подключена сеть трубопроводов – применяют в большинстве домов городского массива и поселках городского типа.

По специфике циркуляции теплового носителя преимущественно используют воду, где скорость воды в системе отопления напрямую влияет на температуру в радиаторах. Подразделяют циркуляцию на естественную (по принципу гравитации) и принудительную (система отопления с помощью насоса). По распределению принято различать систему отопления с нижней и верхней трубной разводкой.

Температура

Невзирая на богатый выбор предоставляемых систем отопления, варианты подачи тепла и обратки достаточно малочисленны. Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей.

Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным.

Также нижнее подключение еще называют по-разному: «ленинградка», седельное. По такой схеме обратка и подвод устанавливаются в нижней части батареи. В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола. Температура обратки в системе отопления не должна отличаться от температуры подвода.

Скорость воды

Если секций немного, теплоотдача будет крайне неэффективной по сравнению с другими схемами – скорость воды в системе отопления снижается, что приводит к теплопотерям.

Боковое отопление является самым популярным типом подключения радиаторных батарей к отоплению. Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
Динамическое. Сила действия при движении.
Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

мощность насосной системы, подающей теплоноситель;
диаметр трубопровода;
отдалённость помещения от котельного оборудования;
износ частей;
напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.
