Проход дымохода через кровлю

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

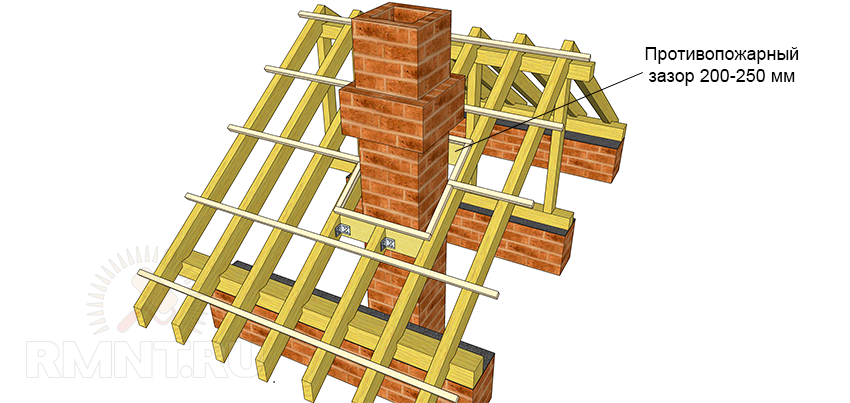

Место размещения: что нужно знать

Оптимально, если вы сооружаете стропильную систему при уже смонтированных колодцах и трубопроводах, однако последовательность работ может быть вынужденно изменена.

Если каналы уже смонтированы, остается только правильно скомпоновать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм, от дымоходов их следует удалять на 200–250 мм. В отопительный период тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усушку древесины и ее коробление. Меняйте шаг установки стропил и не бойтесь располагать пары ферм ближе проектного расстояния.

Размещать дымоход лучше в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с герметизацией верхней части разделки. Решайте сами, как это реализовать: строить колодец как можно ближе к коньку или сделать скаты крыши неравными и сводить их прямо над дымоходом.

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

• Противопожарную термоизоляцию;
• Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

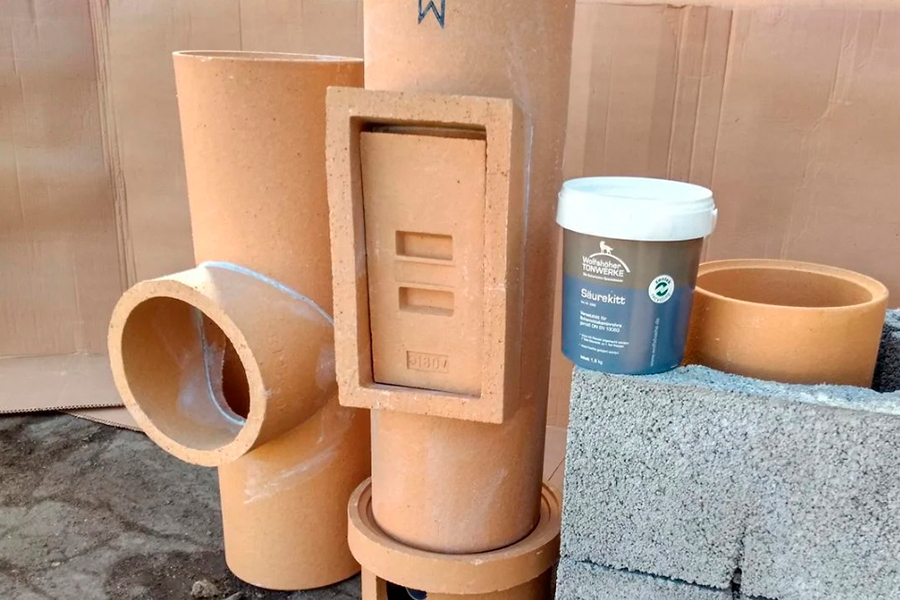

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

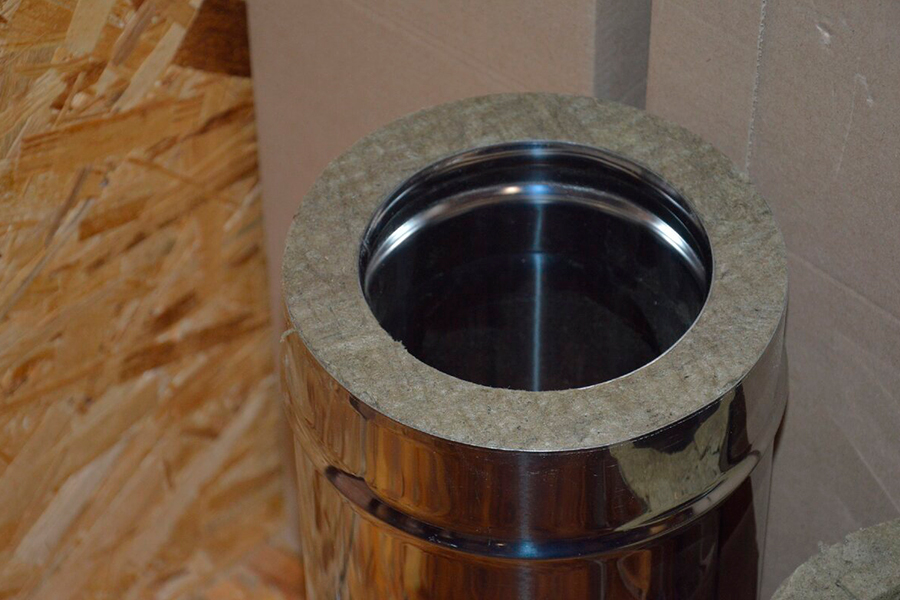

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

В подборке: как нельзя строить и прочищать дымоходы, правильный проход перекрытий сэндвич-дымоходом и оригинальные конструкции печи и камина

Для многих, загородный дом без каменной печи или камина — это не дом. Но за красивой картинкой скрывается сложная инженерная система, важнейшей частью которой является дымоход. Если нарушить правила монтажа дымохода недалеко до пожара. Чтобы этого избежать, мы подготовили подборку, где расскажем вам об основных ошибках при установке дымохода, как правильно чистить дымоход, и как сделать проходку металлическим сэндвичем через деревянные перекрытия на крышу.

Предупреждён — значит вооружен! Это высказывание напрямую относится к дымоходам. Практика показывает, что при грубых нарушениях правил строительства дымоходных систем, в доме закладывается «мина» замедленного действия. Читайте на сайте о 6 основных ошибках при монтаже дымоходов , которые могут привести к пожару.

Это интересно: Фекальные насосы измельчители SFA для автономной и централизованной канализации: что важно знать

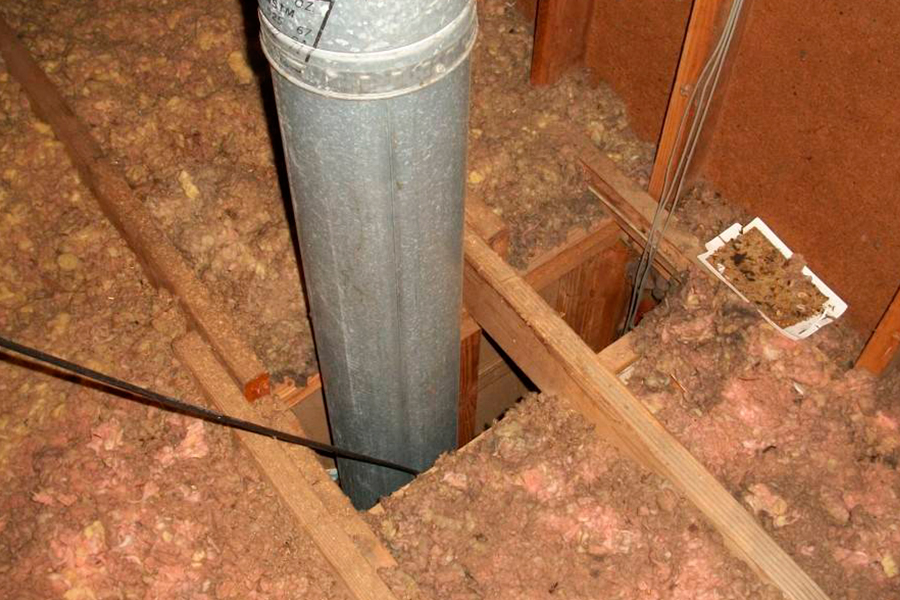

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Какая система лучше?

Перед тем, как начинать строить дымоход с выходом через стену, выберите, какая система вас больше устроит:

Одностенные дымоходы

Они делаются из нержавейки или оцинкованной лицевой стали. Такие системы дешевы и прекрасно подходят для скромных дачных домиков. Но служат они недолго. К недостаткам таких дымоходов можно отнести и то, что трубы надо основательно утеплять. Впрочем, в продаже можно встретить и конструкции из керамики и полимеров, но стоят они заметно дороже.

Двустенные системы

Их еще называют сэндвич-системами. Это — идеальный вариант для деревянного дома. У них низкая теплопроводность, потому что конструкция многослойная. В комплектацию входят две трубы разного сечения. Они вставляются друг в друга, а промежуток заполняется теплоизолятором.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

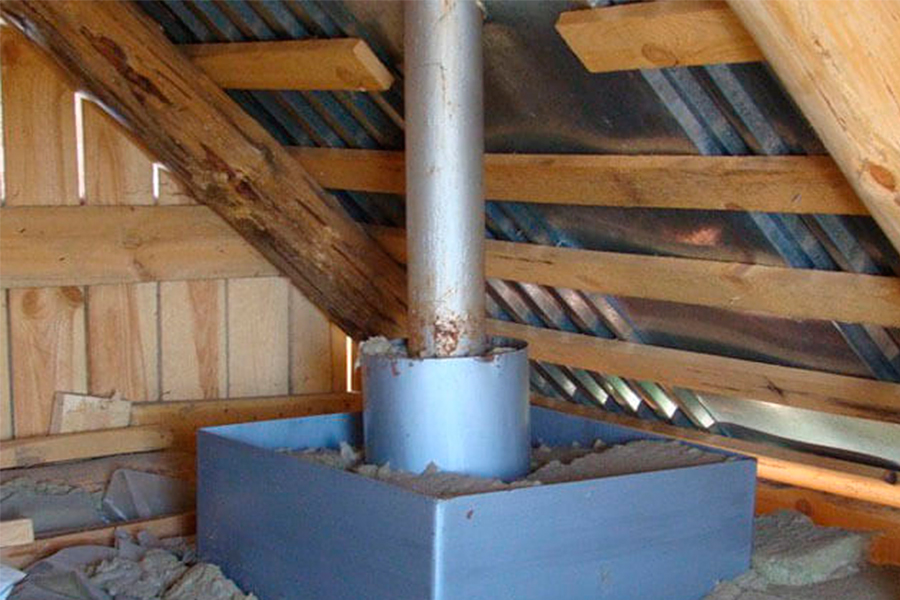

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

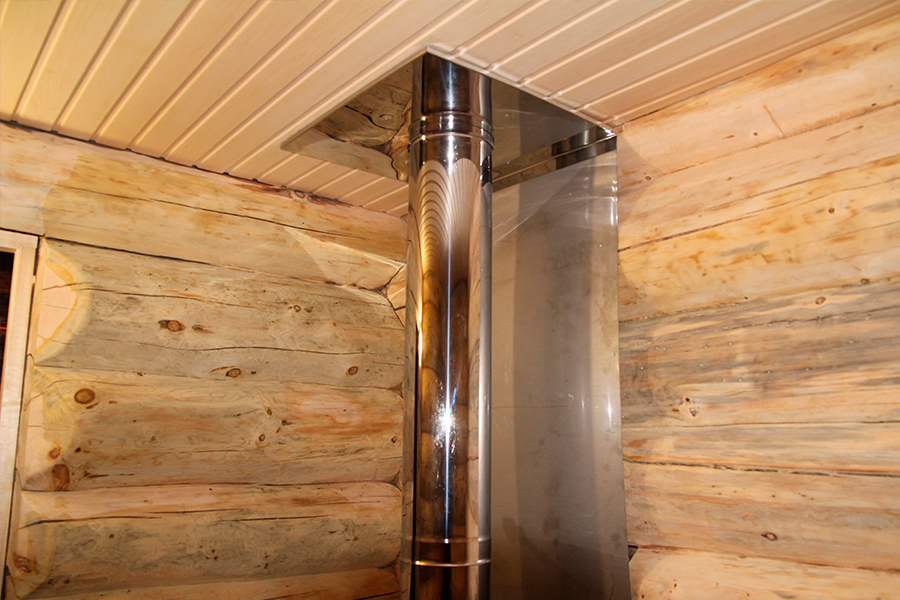

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Разновидности

Вертикальные дымоходы различают по нескольким признакам.

Существуют разные варианты конструкции:

металлическая труба

Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;

сэндвич-труба

Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;

кирпичный дымоход

Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;

комбинированный дымоход

Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.

Кроме того, дымоходы различают по материалу изготовления:

металл

Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);

асбоцементная труба

Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;

кирпич

Один из традиционных материалов, использующийся уже много столетий;

керамика

Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;

огнеупорное стекло

Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.

Что и в каком случае выбрать

Для минимизации тепловых потерь специалисты рекомендуют монтировать значительную часть дымоотводной системы внутри помещения. Если на первое место выходит финансовый вопрос, то целесообразно отдавать предпочтение выводу трубы через кровлю. Но в этом случае нужно быть готовым к уменьшению полезной площади помещений.

Более дорогостоящей является наружная система дымохода, обустраиваемая через стену, что обусловлено наличием большого количества используемых конструктивных элементов. При этом можно сэкономить пространство, но потребуется чаще выполнять очистку засорившейся трубы для отведения дыма.

Чтобы дымоходная система была обустроена правильно, необходимо учесть все тонкости таких конструкций, грамотно выбрать место выведения трубы, а также строго соблюсти правила и требования строительных норм. Только в этом случае домовладение будет надёжно защищено от протечек и возгораний.

Поделиться в соц. сетях:

Настоящая печь или камин, который топится дровами, создают в доме особый уют. Но всегда возникает вопрос: а как и куда выходит дым? Он не должен попадать в помещение – это и неприятно, и очень опасно. Можно ли сделать дымоход своими руками, а если можно, то как именно? О том, как проложить дымоход через стену, читайте в нашей статье.

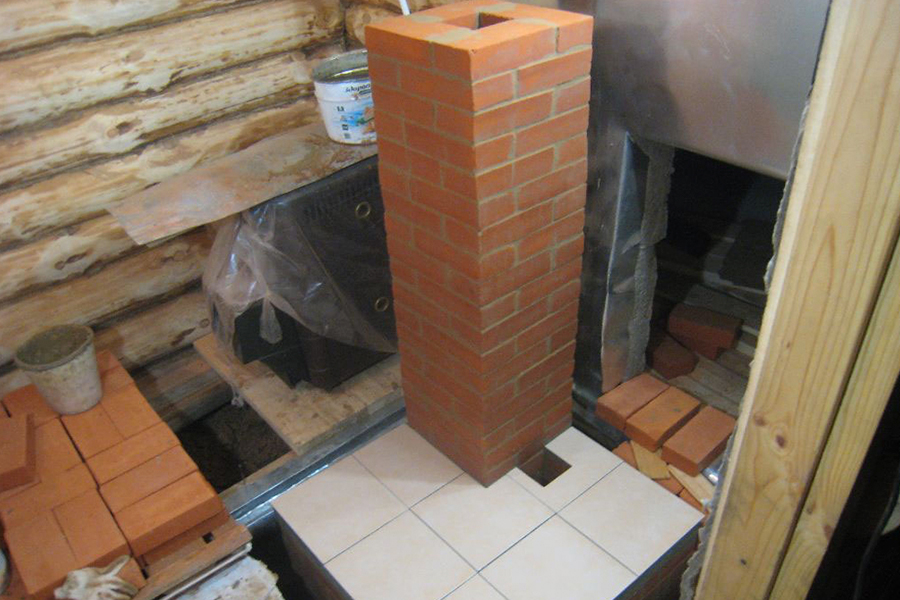

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

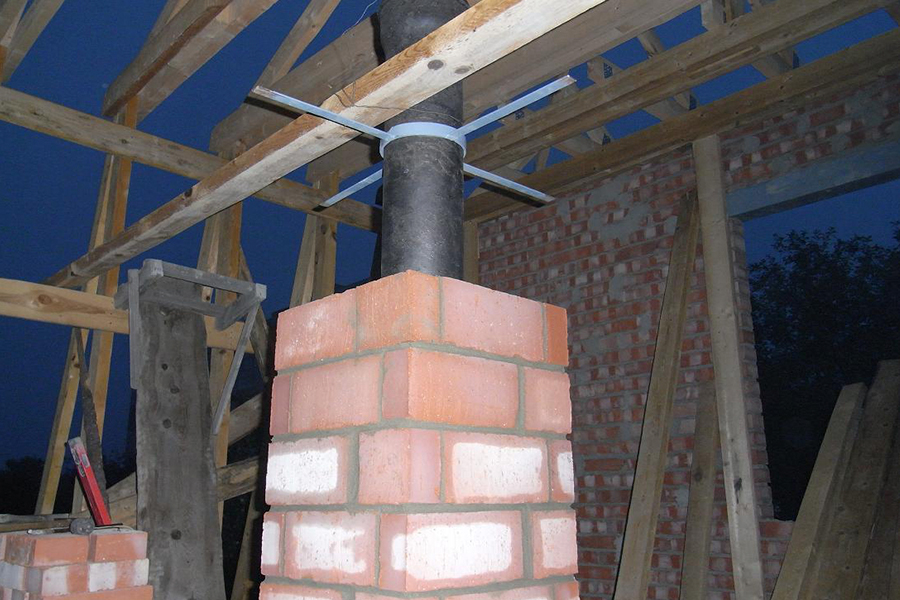

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

• заделать края жаростойким теплоизоляционным материалом;
• закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
• со стороны комнаты зашить металлическим листом;
• образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
• закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

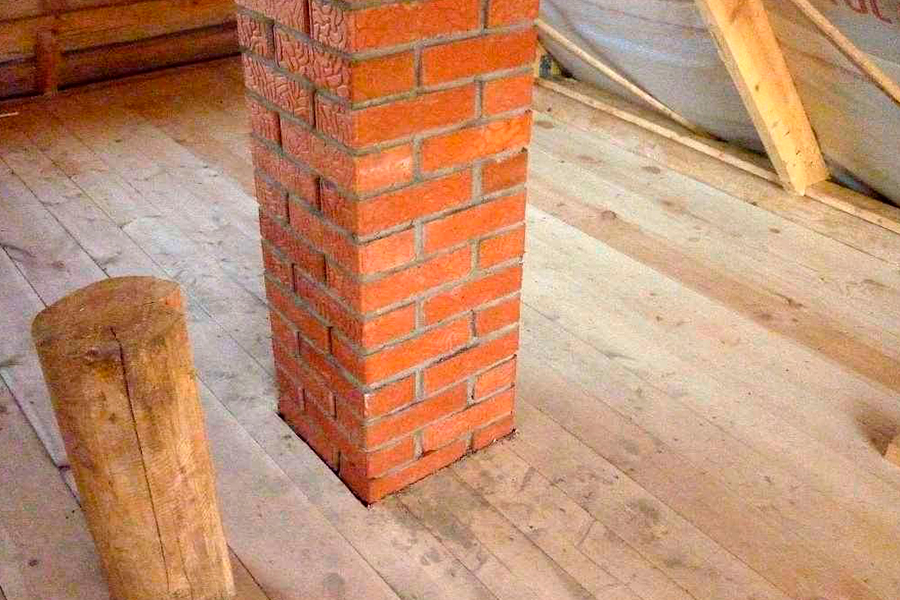

Можно вывести через потолок кирпичную трубу без специальной проходки

Разновидности дымоходных труб

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

1. Из кирпича. Труба из кирпича использовалась, начиная с того времени, когда люди начали строить камины и печи. Отличие современного кирпичного дымохода – использование специального печного, огнестойкого кирпича. Благодаря своим теплоаккумулирующим свойствам этот материал удерживает жар внутри трубы, не допуская перегрева отделки дома, соприкасающейся с ее стенками. Сложное устройство трубы из кирпича, значительная масса заставляют домовладельцев отказываться от этого варианта. Правильно сделать монтаж дымоходов этого типа могут только опытные печные мастера, что увеличивает затраты за счет оплаты труда мастера.

2. Из металла. Продажа дымоходов из металла облегчила создание дымоходной системы в частном доме. Доборные трубы из легированной стали толщиной 1 мм и более, легче и дешевле аналогов из кирпича. Устройство такого дымохода состоит из отдельных модулей. Прямые модули используют для прокладки вертикальных и горизонтальных участков, а отводы и тройники для поворотных. Монтаж дымохода из оцинкованной стали имеет один недостаток, который заключается в том, что его материал обладает лучшей теплопроводностью по сравнению с трубами из кирпича, поэтому ему необходима дополнительная изоляция. Однако, самостоятельная установка дымохода такого типа гораздо проще, чтобы сделать все правильно, достаточно просто следовать инструкции.

   Металлический дымоход внутреннего типа

3. Из керамики. Устройство керамического дымоотвода сочетает в себе сильные стороны печных труб из кирпича и металла. Он имеет модульную конструкцию и обладает низкой теплопроводностью. Цена на такую продукцию выше, чем на металлические трубу, но значительно ниже стоимости кирпичной. Керамический дымоход проблематично сделать изогнутым, он лучше подходит для вертикальной конфигурации системы.

Керамическая труба дымохода

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Правила безопасности

Вне зависимости от того, через что будет дым из вашего дома выходить наружу, при устройстве дымохода нужно подумать о безопасности. Особенно серьезно к этому надо подходить, если дом деревянный. Но пожары возникают и в кирпичных, и в бетонных домах, и чаще всего причиной становится неправильно сложенный дымоход.

В любом случае каналы дымохода должны быть изолированы от стен, причем по всей длине. Обеспечить это можно двумя способами:

• применением специальных теплоизолирующих материалов;
• применение многослойных конструкций при монтаже самого дымохода.

Чем изолировать?

В продаже вы можете встретить несколько видов теплоизоляторов:

• минеральную вату;
• асбест;
• базальтовый картон;
• суперсил.

Чему отдать предпочтение?

Минеральная вата – это классика жанра

Материал известен давно, он прекрасно подходит для того, чтобы оборачивать трубы, а работать с нею просто и удобно.
Годится и асбест, но очень важно расположить его так, чтобы жильцы дома с этим веществом не контактировали – он считается канцерогенным. Используют его главным образом потому, что он обеспечивает почти идеальную теплоизоляцию,
Базальтовый картон – материал относительно новый, но уже завоевавший широкую популярность благодаря своим уникальным свойствам

Он долго служит, очень эффективен, но дорог.
Отличными теплоизолирующими качествами отличается и суперсил. Он – самый дорогой, но и самый надежный.

Элементы конструкции

В конструкцию отопительной системы входят:

• собственно отопительный прибор;
• труба-сэндвич;
• вольфрамовый электрод:
• тройники;
• конденсаторные трубки.

От котла и печи необходимо сделать отводы, учитывая при этом угол отклонения. Вольфрамовый отвод соединяет части отвода. Сколько их должно быть – зависит от конструкции всей системы

В переходах устраиваются смотровые окна или заслонки, и очень важно, чтобы они не касались стенок трубы. Нужна и подставка под тройник, то есть квадратная стальная труба

Из нержавейки делается и сам тройник, они бывают трех типов:

Правила выбора места выхода трубы и ее высота

Одним из условий качественной организации выхода трубы через кровлю является правильное определение места вывода дымохода. Этот фактор влияет на работу всей системы отопления, поэтому ошибки здесь недопустимы.

Поэтому монтаж дымохода из мягкой кровли должен выполняться в строгом соответствии со строительными и противопожарными нормами:

• Расстояние от самой высокой точки крыши до дымоходной трубы должно составлять 1-1,5 метра.
• Расстояние от конька до верхней точки трубы должно быть не меньше 0,35 метра и не больше 1,5 метра.
• С увеличение высоты трубы повышается сила тяги в печи или газовом котле.
• Чем дальше труба располагается от наивысшей точки крыши, тем выше должна быть труба.
• Высоту дымоходной трубы и ее диаметр следует определять в соответствии с рекомендациями производителя прибора отопления или по специальным расчетам.
• При решении задачи, как установить трубу дымохода через крышу, следует учесть, что общая длина горизонтальных участков не должна превышать одного метра.
• Выход трубы должен располагаться между элементами стропильного каркаса, в этом случае целостность и прочность системы не будет нарушена.

Основной сложностью организации выхода трубы дымохода через кровлю является высокий риск возгорания пожароопасных материалов стропильной системы вследствие повышения температуры стенок.

Несколько слов о трубах

В одной статье довольно сложно уделить широкое внимание такой теме, как устройство внешнего дымохода. Во-первых, оно имеет множество нюансов, а, во-вторых, такая статья будет невероятно большой и неудобной для прочтения

Именно поэтому я сейчас сделаю лишь общий обзор, а все вопросы по отдельным моментам, которые у Вас возникнут, я разберу в отдельных публикациях. Хотя на сегодня уже есть материал на подобную тему. Итак, внешняя труба, может быть изготовлена из нескольких материалов.

Начнём с кирпичного вывода.

Подобное обустройство вытяжки станет максимально удобным для людей, желающих организовать в своём доме камин. Ведь именно для камина такая схема считается наиболее оптимальной. Хотя, она может подойти и для бани (тут всё зависит от Ваших возможностей и желаний). Но стоит отметить, что она требует определенных навыков для её правильной установки (о чём мы поговорим в других статьях).

Обычная труба из нержавейки.

Максимально простой и самый бюджетный вариант организации подобного вида дымохода. Ведь основная сложность его изготовления будет заключаться в проделывании отверстия в стене для вывода отводящей трубы. Но есть здесь и определённые сложности, а именно необходимость внешнего утепления (особенно в условиях низких температур). Ведь его отсутствие значительно отразится на тяге из-за чрезмерного скопления конденсата. Печка просто не захочет топиться и будет сильно дымить.

Фактически это идеальный вариант для устройства внешнего дымохода, как в бане, так и в деревянном доме. Состоящая из размещённых друг в друге двух гильз, между которыми уже предусмотрена заводская теплоизоляция, такая труба максимально проста в монтаже и эффективна в эксплуатации. Именно по этой причине я бы рекомендовал использовать её, обустраивая дымоход через стену в Вашем помещении.

Керамическая труба

Она способная выдерживать наиболее высокие температуры, но при этом требует наиболее сложного монтажа и утепления. Кроме того, отличается довольно высокой стоимостью и относительной хрупкостью.

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.
