Как сделать печь буржуйку длительного горения своими руками: схема, чертежи и прочее

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.

Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.

Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.

Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.

Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.

Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.

Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой.

рмнт.ру

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками.

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

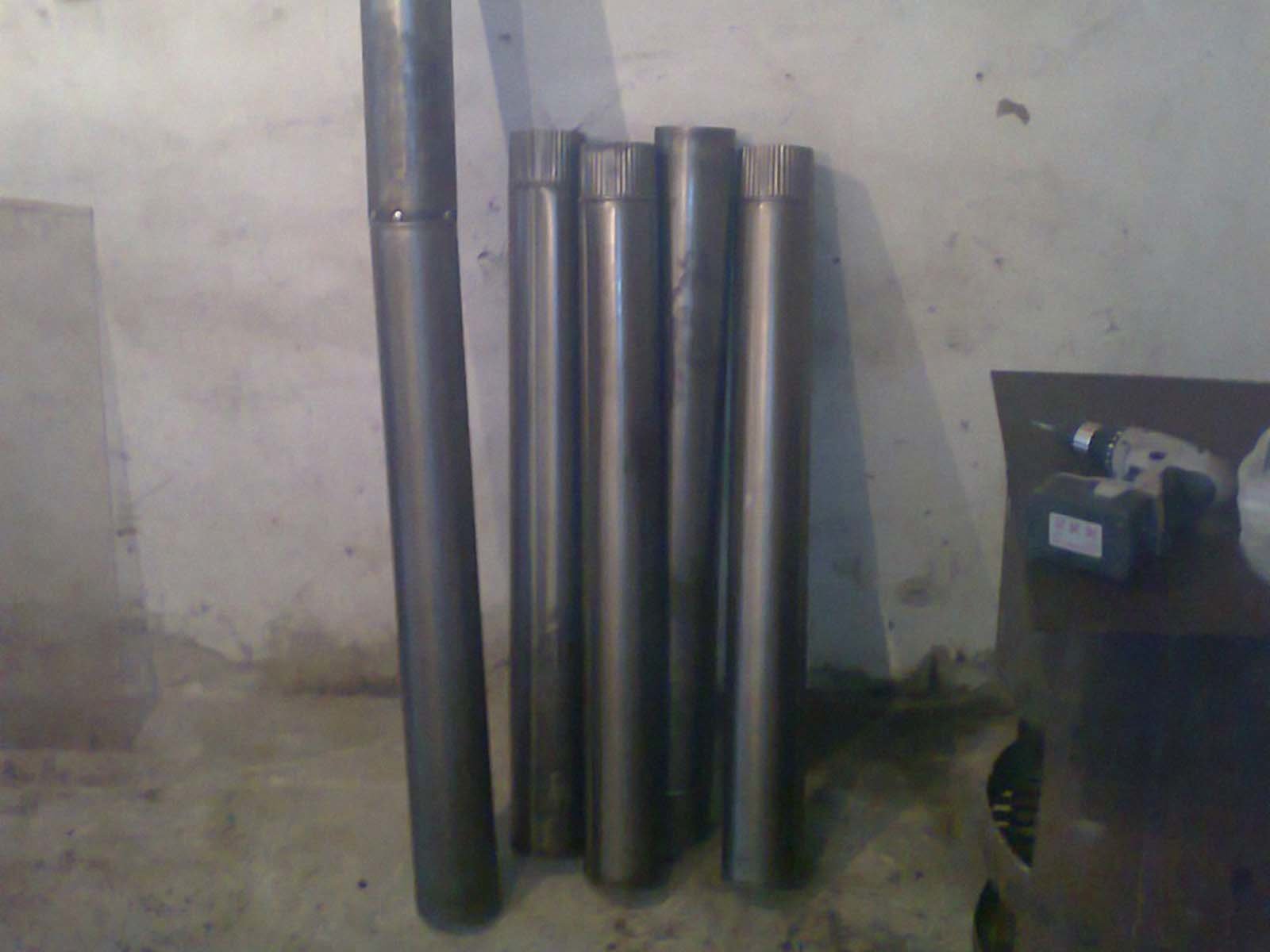

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

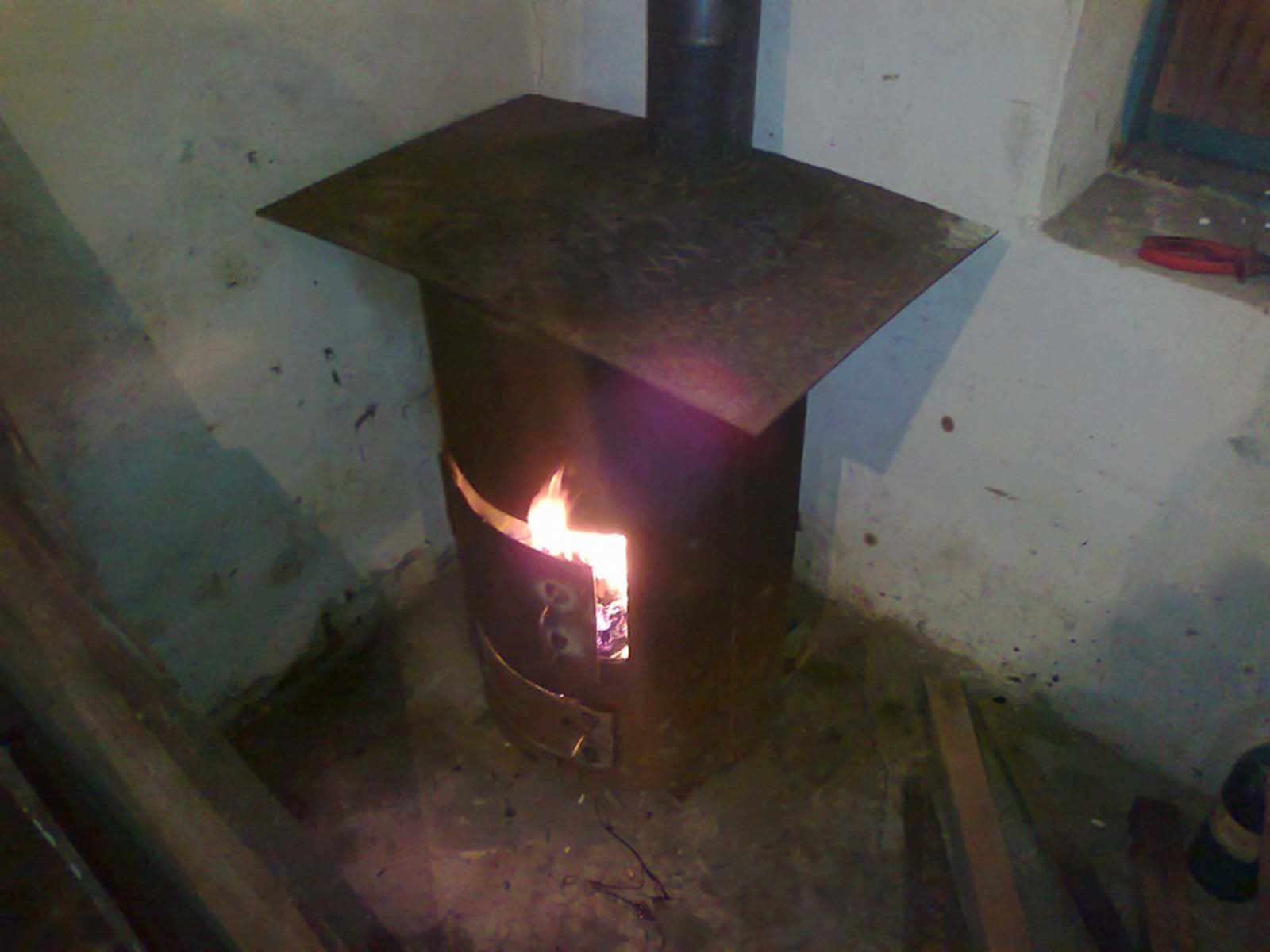

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте. Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное — рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например — листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

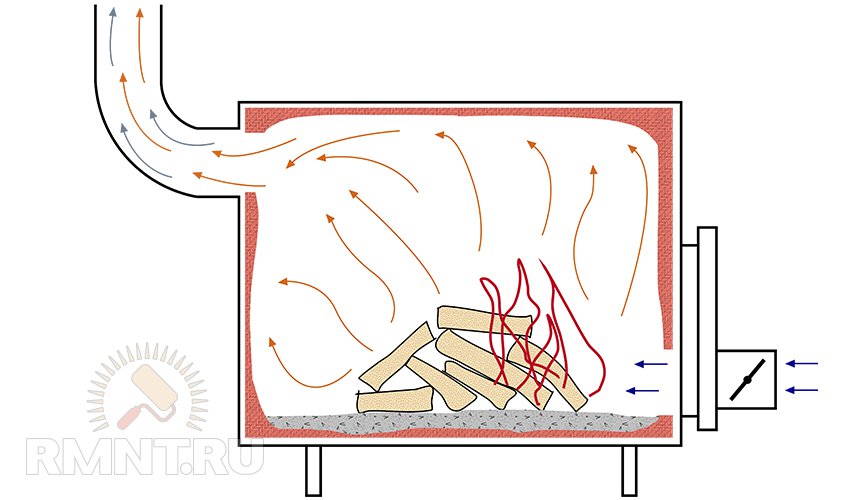

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

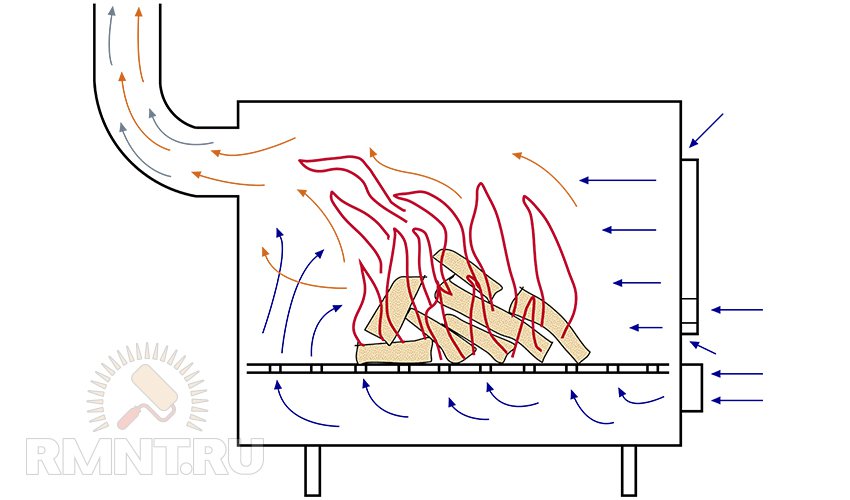

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Из газового баллона

Как сделать буржуйку в гараж своими руками из баллона? Печку из газового баллона делают различных конструкций — горизонтально и вертикально.

При установке горизонтально сама емкость баллона является топочной камерой. Вместо колосниковой решетки сверлят ряды отверстий в стенке и на этом месте привариваю коробку зольника с выдвижным ящиком. Можно вырезать окно и установить стандартную колосниковую решетку. В торцовой части делается вырез для дверцы. Дверцу можно сделать из этого сегмента, повесив на петли и прикрепив ручку с задвижкой или вварить стандартную. С противоположной части вваривается гильза дымохода.

Внизу крепятся ножки.

В верхней части вырезается окно для дверцы и вваривается гильза дымохода. Верхнюю полукруглую часть можно срезать и приварить металлический лист, получив варочную поверхность.

Достоинства и недостатки буржуек для отопления

Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.

Идеально подходит самодельная буржуйка в гараж

Существует несколько вариантов изготовления буржуйки из подручных материалов:

Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально

Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв

Рекомендуется сначала, заполнить баллон водой.
Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

береза;
акация;
осина:
дуб;
плодовые деревья;
ольха.

Эти дрова горят долго и жарко.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

Классическая печь – буржуйка

Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:

Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).
Приварить боковые стенки ко дну. Использовать строительный угольник для сварки вертикально.
Последовательно приварить нижнюю и верхнюю заготовку так, чтобы образовался канал для дыма.
Приварить крышку с вваренной гильзой. В гильзе установить заслонку, чтобы можно было перекрывать дымоход. Вырезать и приварить перемычки.
Сделать дверцу. Оснастить ее петлями и задвижкой. Дверцу делать большой, чтобы легче потом было выгребать золу. Закрепить в передней части.
Приварить ножки из кусков металлической трубы длиной 8-10 см. Внутри трубы можно закрепить гайки. Ввернув в гайки болты, можно выравнивать положение печки.
Изготовить дымоход из трубы. Диаметр трубы подобрать не меньше расчетного.
Закрепить дымоход, изолировав переход в стене.
Установить печку на месте и отрегулировать по высоте. Зафиксировать дымоход в гильзе.

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

Бочка металлическая со стенкой не менее 4 мм – 1 шт.
Арматура или прутки, диаметром не менее 25 мм – 4 метра.
Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

УШМ.
Шуруповерт.
Сварочный аппарат.
Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Размеры дверцы топливника – 250х400 мм.
Размеры дверцы зольника – 150х350 мм.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Дополнительные способы реализации потенциала стальной печи

Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.
Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.
Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.
Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.
Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.
Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.
