Проста в изготовлении, удивительно эффективна: бубафоня

«Рубашка» на бубафоню

Такая печь имеет много преимуществ: её дешевизна, лёгкость создания, высокий КПД. Но есть и минус такой конструкции: она подаёт тепло неравномерно. Выходом может быть обдув её вентилятором. Но это неудобно. Для решения данной проблемы и была придумана водяная «рубашка». Для её создания вам нужен будет ещё один цилиндр, у которого диаметр будет больше, чем сам корпус печи.

На проекте хорошо видно размещение водяной «рубашки» на дымоходе и подключение к ней нагрева воды и батареи

По сути, водяная «рубашка» — это своего рода усовершенствование печи, к которому можно подвести отопительное оборудование. «Рубашку» можно установить в двух местах: непосредственно на корпусе и на трубе дымохода. Оба места хорошо нагреваются. Для того чтобы надеть эту самую «рубашку», нужно использовать трубу большего диаметра, чем место, на которое вы собираетесь её одевать. Открытые торцы трубы необходимо хорошенько заварить и вварить в неё входной патрубок и выходной, куда будут подключаться отопительные приборы. Принцип работы прост. Вода проходит через рубашку, нагревается и несёт тепло в помещение.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением. Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку. В центре просверливается отверстие, предназначенное для установки дымохода. Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали. На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать. Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком». На корпусе делается отверстие для патрубка дымоотвода

Важно, чтобы шов был герметичным. Для дополнительного удобства, можно установить экран из цельного металлического листа

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг. Внутрь они устанавливаются с помощью сварки

Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха

На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров. Конец канала соединяется с выходом патрубка. В середине стенки делается дверца под топку прямоугольной формы. Ниже дверцы монтируется колосниковая решетка.

печь бубафоня .

Печь бубафоня убьет вас / the furnace is deadly dangerous / This oven can kill your family

Нажми для просмотра	ссылки – 1 печи для самостояте льного копировани я …       Тэги:

печь бубафоня за один день

Нажми для просмотра	вот чем нужно резать металл без пыли .       Тэги:

бубафоня, Чистка, Проверка длительности горения

Нажми для просмотра	Бубафоня, уголь не догорел, лучше дровами. Проверка длительнос ти горения. На дровах лицо горит с расстоя…       Тэги:

Бубафоня/ Отопление мастерской

Нажми для просмотра	Обзорное видео печки в мастерской , работающей по принципу БУБАФОНЯ.       Тэги:

Как сделать печь длительного горения, бубафоня из газового баллона

Нажми для просмотра	Бубафоня из газового баллона, как сделать самому Классика жанра. Для печки потребовал ось 2 баллона…       Тэги:

Новая печь “Бубафоня R2D2”

Нажми для просмотра	Ссылки на Бубафонску ю тему на Чипмейкере , с описанием и фото старой печки …       Тэги:

Bubafonya 240

Нажми для просмотра	Длина теплицы: 20м Ширина: 7м Высота: 4,5м Печь работает при открытом под дуве 15 часов. …       Тэги:

БУБАФОНЯ -УТОПИЯ ИЛИ ПАНАЦЕЯ? ПЕЧЬ ДЛИТЕЛЬНОГО ГОРЕНИЯ

Нажми для просмотра	БУБАФОНЯ -УТОПИЯ ИЛИ ПАНАЦЕЯ? ПЕЧЬ ДЛИТЕЛЬНОГ О ГОРЕНИЯ.       Тэги:

Печь Бубафоня для гаража, топка на 380мм

Нажми для просмотра	Вот еще видео испытаний и доработок этой печи: Испытание печи Бубафоня с топкой на …       Тэги:

Шахтник Бубафоня и Слобожанка

Нажми для просмотра	Как очень просто доработать распредели тель воздуха (ПОРШЕНЬ) чтоб котел верхнего горения работал лучше.       Тэги:

СЕКРЕТНЫЕ) Доработки Распределителя Воздуха (ПОРШНЯ) Котел Верхнего Горения Бубафоня

Нажми для просмотра	Абалденая доработка моей Бубафони. Просто супер как стала работать. Порывшись на просторах ютуба, я…       Тэги:

Абалденная доработка моей Бубафони. Просто супер как стала работать.

Нажми для просмотра	Печь Бубафоня. Без прикрас. Опыт использова ния. Часть 8. Монолог о запуске бубафони. Один из варианто…       Тэги:

Самоделки. Печь Бубафоня. Без прикрас. Опыт использования. Часть 8

Нажми для просмотра	После установки подачи воздуха с улицы в теплице стало теплее и микроклима т не страдает. Влажность , углеки…       Тэги:

БУБАФОНЯ В ТЕПЛИЦЕ – подача воздуха с улицы (часть 3)

Нажми для просмотра	продолжени е обзора: В этом видео впервые тестим котел типа “Бубафон я Б-75” с водяной …       Тэги:

Печь на опилках горение 24 часа на одной загрузке

Нажми для просмотра	Ссылки на предложенн ые видео Ссылка 1       Тэги:

Бубафоня с водяной рубашкой – полный тест, часть 1

Нажми для просмотра	Печь отлично работает на покрышках и резине. Исключител ьно ради эксперимен та. Сайт сухих смесей Старат…       Тэги:

Печь на сутки / wood-burning stove by the Hot Master’s instructions / large oven for home

Нажми для просмотра	Ссылка на предложенн ые видео 1 печь самодельна я как варить …       Тэги:

Бубафоня на покрышках, отлично горит

Нажми для просмотра	Печь длительног о горения бубафоня сделана без поршня ,сделана для пристенной теплицы , время горени…       Тэги:

Печь ракета жуть / dangerous furnace

Нажми для просмотра	ссылка на группу видео – /> УВАЖАЕМЫЕ ДРУЗЬЯ!!! Если …       Тэги:

Бубафоня без поршня .Возможно ли такое?

Нажми для просмотра	ссылки – 1 …       Тэги:

Соседи Гады /соседи враги / выбрать соседа можно / как выбрать соседа

Нажми для просмотра	Печь своими руками.Для отопления теплицы остановилс я на печи длительног о горения – Бубафоня…       Тэги:

Коптильня домашняя убивает / smokehouse will kill your family / smokehouse is harmful

Нажми для просмотра	Печь Бубафоня из газового баллона. Хозяйство Кулешова В.И. Агро-Тур по Украине. Донецкая область. 15 июля…       Тэги:

Печь Бубафоня для Умной теплицы

Нажми для просмотра	будьте осторожны с бубафоней в теплице!       Тэги:

Бубафоня- совершенству нет предела.

Нажми для просмотра	Верхняя загрузка. Закладывае м дрова и поджигаем.       Тэги:

Печь Бубафоня из газового баллона. Хозяйство Кулешова В.И.

Нажми для просмотра	Привет! В этом видео я расскажу как сделать печь бубафоня своими руками. Недавно сидел в интернете и искал…       Тэги:

бубафоня опасна для теплицы! я в шоке! ужас!

Нажми для просмотра	Это обзор котла производст ва ООО “ЭКВИПТЕ Х”. В этом видео я расскажу и покажу Вам почему не стоит покупать…       Тэги:

1/2 СамоДельный котёл длительного горения “БубАфоня” из газового баллона.

Нажми для просмотра	После продолжите льных ТАНЦЕВ С БУБНОМ, это по админски у нас. Было выяснено что либо центральны й “жиклёр&q uot;…       Тэги:

Как сделать печь Бубафоня! Миф или реальность!

Нажми для просмотра	Описание отсутсвует       Тэги:

КОТЕЛ БУБАФОНЯ С ВОДЯНОЙ РУБАШКОЙ ЭКВИПТЕХ

Нажми для просмотра	Описание отсутсвует       Тэги:

Бубафоня раскалилась до красна

Изготовление печи

Перейдем к пошаговой технологии создания бубафони. В качестве основы вы можете использовать либо старый баллон из-под сжиженного газа, либо металлическую бочку. В первом случае объем емкости стандартно составляет 40 литров, поэтому печка получается довольно маленькой — время ее работы на одной закладке дров будет составлять около восьми часов.

Если вам нужно более мощное оборудование, то берите в качестве основы бочку объемом около 200 литров. Конечно, она менее презентабельно выглядит, зато может бесперебойно работать вплоть до двух суток, не нуждаясь в вашем участии. Кроме того, если для вас очень важен внешний вид конструкции, вы можете в конце изготовления обложить каким-нибудь теплоемким материалом — например, красивыми камнями. Или, как вариант, обустройте вокруг печи кирпичную кладку. Оба варианта оформления хороши еще и тем, что снизят вероятность ожогов. Да еще и отдача тепла будет дольше, мягче и лучше.

Пошаговое описание

После этой операции баллон готов к дальнейшим свершениям. Не вздумайте пренебрегать очисткой, так как в таком случае малейшая искра может вызвать возгорание.

Принимаемся за основные работы.

1. Отрежьте верхний сегмент баллона. Не выбрасывайте ее, так как впоследствии она преобразуется в крышку.
2. По периметру среза на корпусе приварите полосу, вырезанную из стального листа. Такой бортик поможет надежно удерживать крышку на основной части, не давая возможности сдвинуться.
3. Делаем «поршень». Возьмите стальной лист, толщина которого должна составлять 3–4 миллиметра. Вырежьте из этого материала круг таким образом, чтобы его диаметр был немного меньше, чем внутренний диаметр корпуса печки. В центре детали проделайте отверстие, диаметр которого должен составлять около 10 сантиметров. К нему с помощью сварочного аппарата присоедините трубу воздуховода. Она должна быть такой длины, чтобы возвышалась над верхним краем печки на 20 сантиметров.
4. Теперь на нижнюю часть стального круга приварите шесть лопастей, тоже сделанных из металла. Это необходимо для будущего равномерного прогорания топлива.
5. С «поршнем» разобрались, переходим к основной части печи. В нижнем сегменте корпуса вырежьте прямоугольное отверстие, куда затем будет установлена дверца. Работа производится с помощью болгарской пилы.
6. Теперь сделайте саму дверцу. Собственно, для этого можно взять тот же кусок, который только что был вырезан, обшить его по периметру асбестовым шнуром для плотного прилегания к корпусу, приварить петли и петлю для задвижки.
7. Готовую дверцу приварите петлями к корпусу в соответствующем месте. С противоположной стороны установите задвижку.
8. Далее работаем с крышкой. Сделайте в ней отверстие, необходимое для отвода продуктов сгорания. Диаметр должен составлять от 10 до 15 сантиметров. Такой же показатель должен быть и у трубы, которая устанавливается в это отверстие и приваривается. К ней подсоединяется еще один сегмент под углом 90 градусов. Таким образом, вы получаете колено дымохода.
9. Теперь соберите все вместе: установите «поршень» внутрь конструкции и приделайте крышку. Так печь выглядит в готовом виде. После этого можно сделать растопку так, как об этом рассказывалось выше.

Водяная рубашка

Создание водяной рубашки не составляет особых сложностей. Вам понадобится металлическая емкость, диаметр которой больше диаметра уже готовой печи. Поместите бубафоню в этот цилиндр. Открытые участки заварите, а по бокам проделайте отверстия для подведения входной и выходной отопительной трубы.

Затем туда ввариваются соответствующие патрубки. В принципе, разместить такую водяную рубашку можно не только на корпусе, но и на дымоходной трубе, поскольку там нагрев будет идти столь же интенсивно. Принцип действия конструкции крайне прост. Вода будет подаваться в «рубашку», там сразу нагреваться от печи и выходить в отопительную магистраль.

Собственно, на этом изготовление бубафони можно считать завершенным. При установке печи не забывайте о технике пожаробезопасности. Если вы планируете разместить оборудование в деревянной постройке, то ее нужно предварительно подготовить.

Для этого возьмите несколько асбестовых листов и закройте ими стены, а также предметы обстановки, которые будут располагаться в непосредственной от печи близости. Что касается пола, его можно залить бетонной стяжкой или просто положить толстый металлический лист на то место, где будет стоять бубафоня. Если вам важен эстетический аспект, то можете произвести отделку этих участков с помощью керамической плитки — она вполне достойно выглядит и выдерживает воздействие высоких температур.

Тестовый запуск

Последний шаг в сборке печи Бубафоня – ее сборка и тестовый запуск. Устанавливаем ее на заранее подготовленном основании, привариваем к ней дымоход, после чего набиваем камеру сгорания топливом. Следующая задача – зажечь огонь. Удобнее всего это делать с помощью смоченной в керосине ветоши или с помощью специальных жидкостей для розжига. Убедитесь, что верхняя часть топлива загорелась, установите внутрь поршень и закройте крышку. На первом этапе шиберная заслонка должна быть полностью открыта. Впоследствии вы сможете отрегулировать с ее помощью интенсивность горения пламени.

Запуская печь Бубафоня, ни в коем случае не используйте для розжига бензин – он может воспламениться с хлопком и привести к непредсказуемым последствиям.

Описание

Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:

• складских помещений;
• саун и бань;
• дачных домов.

По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:

• горения;
• тления (экономичный режим).

Принцип работы

Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.

В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:

• угарного;
• метана;
• водорода.

Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.

Печь с варочной панелью

Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование

Важно предусмотреть основные правила установки в целях предотвращения пожара:

• Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
• Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
• Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.

Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.

Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.

Преимущества и недостатки

Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:

• высокий КПД печи долгого горения достигает 85%;
• широкий выбор моделей, их компактный размер;
• печки данного типа являются экономичными, топливо расходуется медленно;
• возможность совмещения твёрдого и жидкого видов топлива;
• простота переключения режимов, управления механизмом.

Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:

• дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
• готовые модели предназначены для одного вида топлива, они не универсальны;
• дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.

Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

Внутреннее устройство печи

Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.

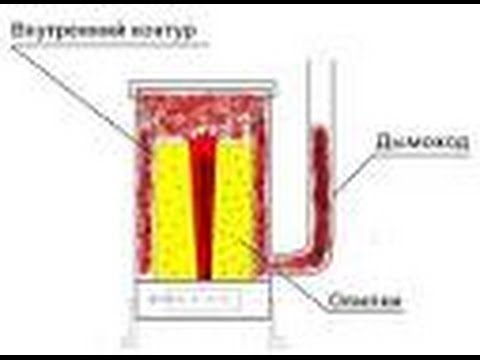

Внутреннее устройство печи длительного горения «бубафоня»

Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:

• Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
• Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
• Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.

Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.

Печь «бубафоня» своими руками

Определение основных параметров

Основная пропорция, закладываемая в расчёт размеров печи, это соотношение внутреннего диаметра к высоте корпуса. Оптимально оно должно составлять 3–5:1. Рекомендованный внутренний размер составляет 30–80 сантиметров. Корпус меньшего размера неэффективен, потому, что воздух будет слишком быстро проходить по камере сгорания. Контакт с топливом будет неполноценным, снижая КПД устройства. При размере более 80 сантиметров наружные слои топлива будут сгорать медленнее внутренних, шток провалится внутрь закладки и горение в топке станет невозможным.

Оптимальная толщина стенок корпуса

Оптимальный теплообмен происходит при толщине стенок 4–5 миллиметров. При меньшей толщине корпус может быстро прогореть.

Диаметр прижимного поршня

Величина зазора между стенками корпуса и этой деталью оптимально должен составлять порядка 5% от внутреннего диаметра топки. То есть, диаметр поршня определяется из соотношения:

Д = Дшт * 0,9

Д – внутренний диаметр топи

Дшт – диаметр штока.

Например, при внутреннем диаметре корпуса 40 сантиметров, размер штока составит: 400 * 0,9 = 360 миллиметров.

Толщина прижимного блина

Этот параметр также зависит от размера камеры сгорания, но в обратной пропорции. Функционально эта деталь нужна для создания давления на топливо. При недостаточном воздействии может быть нарушен принцип действия печи — обратное действие. В результате происходит возгорание топки с образованием обратной тяги. При этом продукты горения пойдут во всасывающую трубу. При чрезмерном давлении шток просто провалится в слой топлива и горение бубафони прекратится.

Приводим выборочные данные зависимости толщины блина от диаметра топки в сантиметрах:

• 30 – 6–10.
• 40 – 6–8.
• 60 – 4–6.
• 80 – 2,5–5.

Категорических требований или строгих ограничений по данному параметру нет, но лучше придерживаться приведённых пропорций.

Размер выходного патрубка дымохода

Этот показатель является важнейшим, поскольку от него зависит режим потоков газа в тепловом агрегате. Теплотехнический расчёт очень сложен и производится с учётом большого количества параметров. На практике установлено эмпирическое соотношение:

S = 1,75E где

S — площадь поперечного сечения дымохода:

E — энергетическая мощность печи, кВт/час.

Показатель E может быть определён из соотношения:

E = e * M где

е — табличная величина, представляющая собой удельную тепловую отдачу конкретного топлива:

М — масса одноразовой закладки топлива, определяется как произведение массы удельной загрузки на объем топливного пространства, кг/дм3.

Приведём некоторые справочные данные по удельной теплоёмкости твёрдого топлива, кВт/час:

• Дрова стандартного размера из осины — 2,84.
• Опилки или стружки хвойных пород — 3,2.
• Пеллеты из ольхи — 3,5.
• Уголь каменный сорта ДПК — 4,85.
• Уголь каменный марки ССОМ — 5,59.
• Брикеты торфяные — 2,36.

Наиболее часто употребляемым размером дымовой трубы является диаметр 150 мм, если топливная часть печи составляет не менее 2/3 общей высоты корпуса.

Сечение трубы для подачи воздуха

Этот размер составляет 0,5–0,57 от диаметра трубы дымохода. В нашем случае можно рекомендовать размер 76–83 мм.

Чертежи и размеры.

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

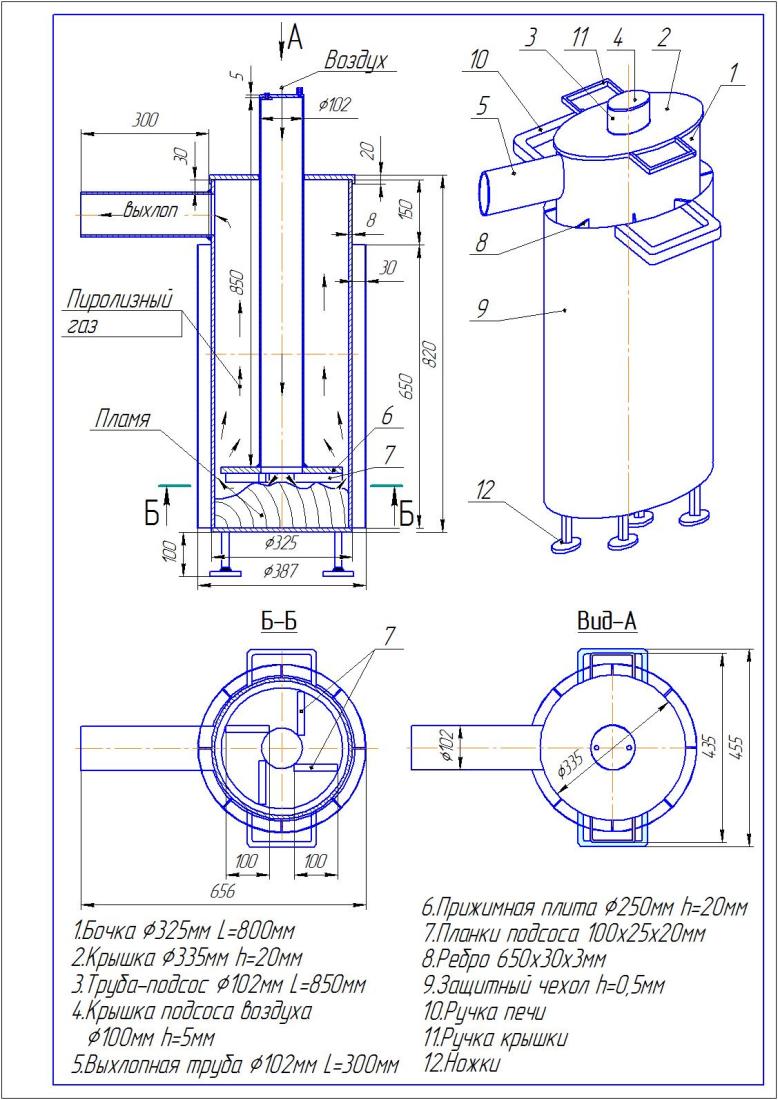

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками.

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки.

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

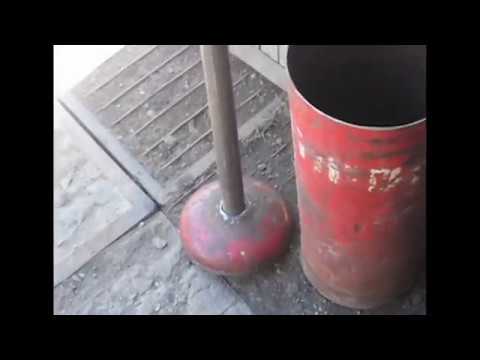

Поршень печи.

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

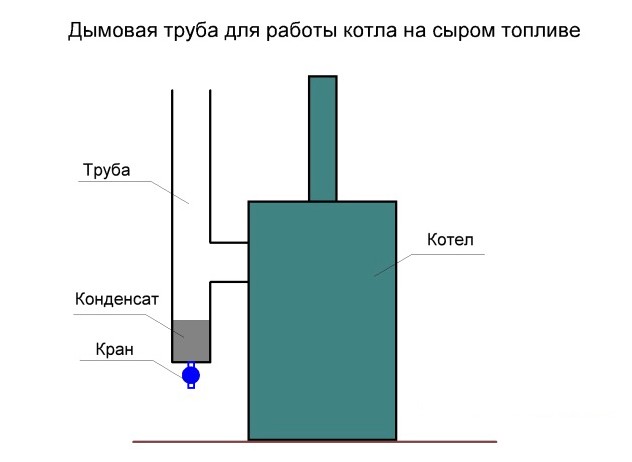

Дымоход печи.

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой.

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

Увидеть печь в работе можно на этом видео.

Собираем печь Бубафоня своими руками

Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.

Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.

Рассмотрим основные узлы на вышеуказанной схеме:

• Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
• Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
• Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
• Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
• Зольник – обеспечивает сбор золы;
• Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.

Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.

Отдельное внимание следует уделить дымоходу – для обеспечения мощной тяги, его высота должна быть не менее 4-х метров.
