Устройство дымохода в деревянном доме: основные правила

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

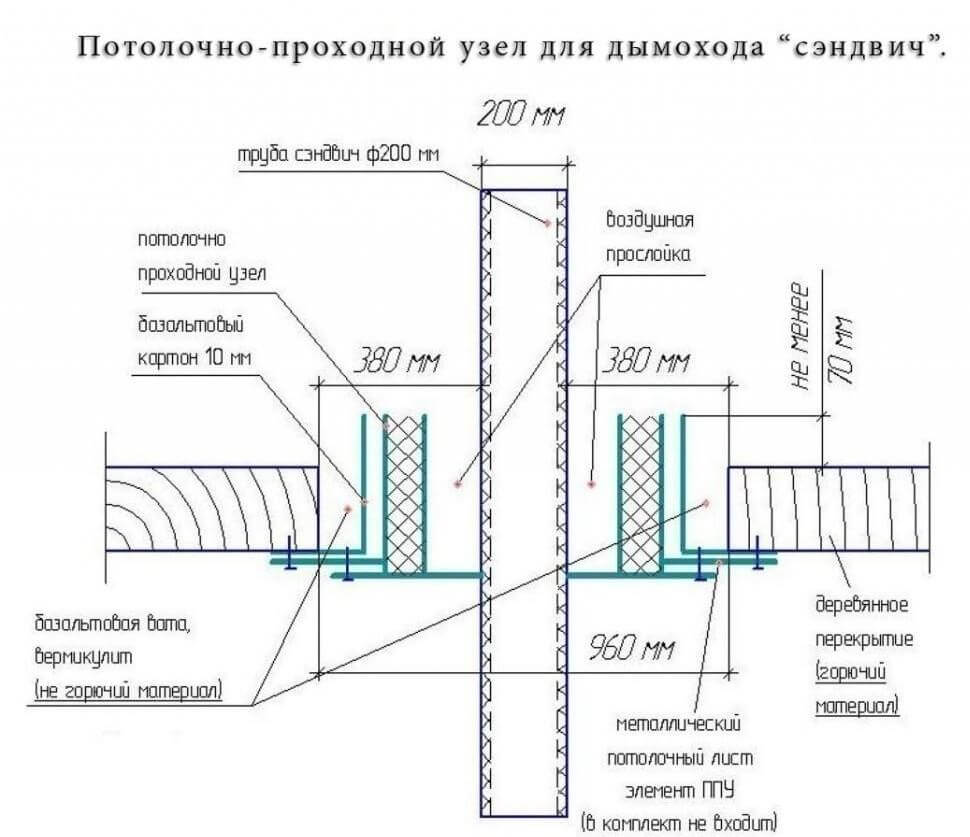

проход дымохода через деревянное перекрытие

Требования и нормы к монтажу

Все подробности получится найти в специально подготовленных документах, они всем известны по аббревиатуре СНиП 41-01-2003. Но я выделю основное правило, которое пригодится каждому хозяину, пожарная безопасность дымового канала при установке ППУ гласит следующее: приспособление для отвода вредных элементов сгорания не должно нагревать строительную конструкцию из горючих материалов выше, чем на 50 градусов.

Поскольку с прямым выходом достигнуть выполнения рекомендации не выйдет, то установка защитного элемента способна исправить ситуацию к лучшему. При использовании такого устройства можно рассчитывать на качественную изоляцию, если все этапы монтажа были произведены правильно.

Некоторые скептически настроенные люди утверждают, что если труба не соприкасается с перекрытием из горючего материала, риск сводится к «0».

Размеры отступки

Этот показатель представляет собой расстояние между поверхностью канала дымохода и плохо защищенными от возгорания материалами.

Зачастую размеры колеблются от 20 до 50 сантиметров, но не стоит забывать, что толстые стенки способны меньше нагревать предметы, которые находятся в непосредственной близости от дымохода, проходящего через стену или крышу.

Учитывая этот фактор, можно нивелировать отступки, делать их меньше или больше. По мнению большинства специалистов, самая удачная работа будет произведена с использованием таких составляющих как:

Кирпич.
Нержавеющий металл, дополненный базальтовым картоном.
Плита фламма.
Минерит.

Но нельзя забывать об одном нюансе, расстояние между негорючими составляющими и кровлей не должен быть меньше 7-10 мм.

Как строится разделка

Своеобразный короб для дымохода через крышу должен отвечать неким стандартам, в противном случае максимально обезопасить строительные материалы в каркасе не получится. Чтобы не допустить возможного возгорания советую пользоваться такими рекомендациями:

Разделка конструируется так, чтобы ее ширина не была меньше 50 см.
Если стена оштукатурена и стенки достаточно толстые, то этот участок можно сократить до 35 см.
Высоту лучше подогнать на 7 см выше, чем используемый материал.

Каждый случай будет индивидуальным, поэтому необходимо провести ряд проверок и замеров, в противном случае добиться максимального результата защиты от возгорания не получится, а риск возникновения неприятных ситуаций останется.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

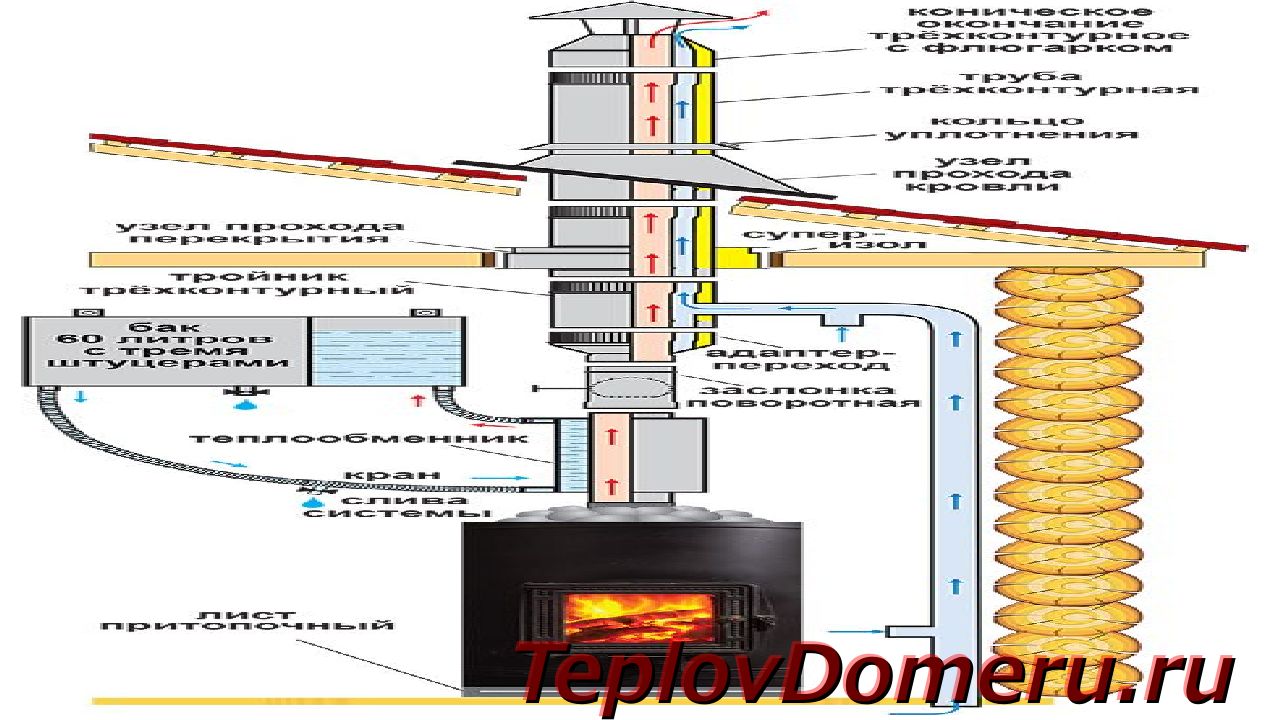

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

от эксплуатационной температуры и ее колебаний;
разницы в диаметре наружной и внутренней трубы;
размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

концевых гофрированных элементов;
раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления	Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя	25-60 мм
Срок службы	около 15-20 лет
Внутренний диаметр труб для дымоходов	Варьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали	0,5-4 мм
Температурный режим	Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

Диаметр трубы.
Расположение печи.
Конструкцию потолочных перекрытий.
Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

«По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
«По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
Узкая сторона одной детали заводится в раструб другой до упора.
Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Подготовка места для потолочной разделки

Центральную точку, в которой будет проводиться сэндвич труба, находят с помощью отвеса. Место, которое было выбрано для прохода трубы, размечается, а затем выполняется отверстие. Если оно выполнено своими руками, рекомендуется задекорировать его со стороны парной комнаты для сохранения эстетики. Для этого можно использовать лист нержавейки или оцинковки. По размеру следует сделать лист, превышающий размер отверстия под дымоход.

Отверстие для дымохода должны быть немного шире, чем труба, которая будет проходить через него

При подготовке места стоит обратить внимание на несколько важных моментов:

при вертикальном монтаже сэндвич конструкции стоит запомнить, что разметка отверстий проводится сначала на верхней точке, а потом уже на нижних точках. То есть, в первую очередь разметку необходимо проводить на крыше. Выполняя разметку, обязательно нужно использовать отвес для определения центра;
при использовании производственных моделей узлов, рекомендуется внимательно изучить инструкцию, в которой обычно указываются советы и предпочтения по монтажу конкретной модели потолочной разделки;
потолочные проходные узлы для дымохода своими руками выполняются с использованием нержавеющих листов. Отверстие в листе выполняется на 1–2 мм больше, чем сэндвич труба.

Если же монтаж дымохода будет проводиться в уже готовую постройку, тогда необходимым моментом считается внесение изменений в конструкцию потолка над печью. Часть балки (наиболее близкой к дымоотводной трубе) вырезают и укрепляют специальными перемычками.

Проход через перекрытие

При выводе дымохода через потолок необходимо учитывать некоторые нюансы:

Из печи должен выходить металлический патрубок без теплоизолятора. Его длина должна составлять больше одного метра, так как на выходе слишком большая температура. Выше можно воспользоваться сэндвичем.
В местах прохода через потолок, труба должна иметь защищенную оболочку. Для этого можно воспользоваться промышленным сэндвичем или своими руками утеплить стенки.
Стыки допустимы только до прохода или после него. Поэтому нужно контролировать все соединения.
Горизонтальный участок может иметь максимум метровую длину.
Весь дымоход может иметь максимум три колена.
Использовать жесткое крепление запрещается, так как под действием высокой температуры размеры дымохода меняются.

Монтаж проходов для двухэтажных построек

Если здание двухэтажное, то в этом случае после проведения монтажа на первом этаже необходимо заняться вторым. Как провести сэндвич трубу через второй этаж? Рассмотрим основные пункты проводки сэндвич дымохода через второй этаж:

Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.
Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
Чердачный проходной узел устанавливается таким же образом, как и предыдущий.

Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Гидроизоляция после проводки трубы через крышу необходима для того, чтобы влага не проникала на чердак и не стекала по конструкции вниз. При проходе сэндвич трубы через крышу также необходимо соблюдать нормативы, описанные в СНиП.

Монтаж проходов для двухэтажных построек

Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.
Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
Чердачный проходной узел устанавливается таким же образом, как и предыдущий.

Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Один из самых важных вопросов здесь – достаточное утепление трубы.
