Барбекю из кирпича своими руками: чертежи с размерами, порядовки, пошаговые инструкции

Отделка и дополнительные работы

Для отделки каменного камина принято использовать песчаник или ракушечник. Эти камни способны служить и сохранять свой внешний вид, благодаря низкой теплопроводности и возможности переносить даже значительные температуры. Тем, кто предпочитает устраивать камин в скандинавском стиле, рекомендуют воспользоваться более грубыми и строгими камнями: песчаником, доломитом, известняком и другими. вы можете использовать маленькие камешки или среднего и большого размера валуны. Чтобы лучше оборудовать камин в саду, стоит все-таки соорудить вокруг него крышу и стены, чтобы защитить конструкцию от ветра и осадков.

Если же вы отказываетесь от создания дополнительных построек, то вполне надежной защитой от различных погодных условий для камина, должна стать специальная защитная крышка. Которую чаще всего делают из металла. В качестве лучшего топлива для каминов рассматривают, как и много лет назад это было, древесные дрова. Однако в последнее время, цены на них стали очень высокими, тем самым сделали дерево практически недоступным. В связи с этим активно началось использование других, альтернативных видов топлива. Среди которых выделяют:

древесные гранулы;
торф;
угольные брикеты;
уголь.

Для обеспечения нормального сгорания всех видов топлива, в структуре каминов должны быть предусмотрены специальные решетки, через которые будет обеспечиваться хорошее поступление кислорода внутрь топки. Тогда горение будет происходить стабильно и равномерно.

Строительные материалы для камина-барбекю

Виды кирпича

Чтобы построить барбекю понадобятся два вида кирпича: жаростойкий и облицовочный. Сам камин выкладывают облицовочным кирпичом, его стандартные размеры: 25х12х6,5 см.

Виды кирпича

Жаростойкий или шамотный кирпич используется при кладке топки и дымохода. Размеры такого кирпича разные, строгого стандарта нет. Ближе всего по размерной сетке к стандартному облицовочному кирпичу марка ШБ-8, размеры:25х12,4х6,5 см. Разница в 0,4 см, в сравнении с обычным кирпичом, компенсируется толщиной укладочного шва.

Кладочный печной раствор

Чтобы выложить печь-камин, необходим кладочный раствор. Его можно приобрести уже готовый (разводить по инструкции) или замешивать самостоятельно.

Готовый кладочный раствор

При изготовлении раствора, нужно учитывать содержание песка в глине. Это важный фактор, непосредственно влияющий на связку и качество раствора.

Параметры соотношения глина/песок, если глина имеет в своем составе песок:

до 30%, идет — 1 к 1;
до 15%, соотношение — 1 к 1,5;
до 4%, идет — 1 к 2,5.

Порядок изготовления кладочного раствора:

Перед непосредственным замешиванием раствора глину необходимо замочить на 24 часа.
Добавляют чистый просеянный песок, согласно необходимому соотношению к глине.
Тщательно перемешивается состав, его консистенцию можно проверить, слегка приподняв мастерок, раствор должен плавно «стекать».

Для кладки облицовочного кирпича, где нагрев исключен, используется обычная кладочная смесь, состоящая из песка и цемента.

Важно: раствор замешивается непосредственно перед началом работ, он не подлежит хранению

Металлический уголок

Для постройки камина-барбекю немаловажен и металлический уголок. Все части поверхности печи, такие как: своды печи, топки, рабочего стола, плиты для казана и т.д. формируются с помощью металлического уголка.

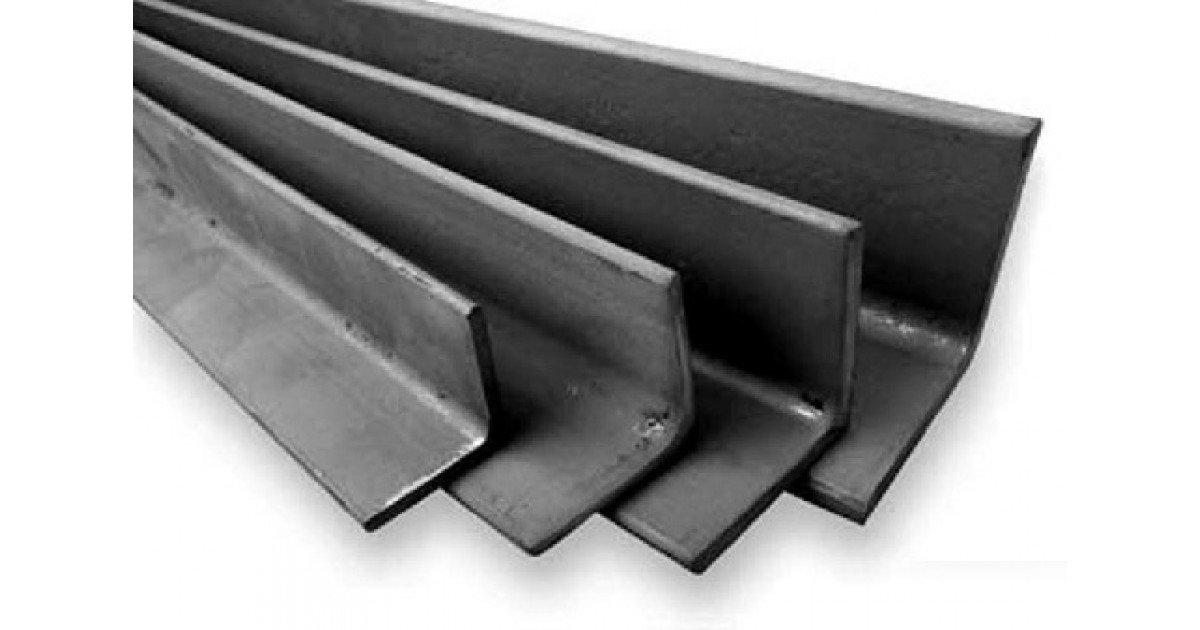

Уголок металлический

Асбестовый раствор или шнур

Между металлическим уголком и кирпичом необходимо заполнить зазор асбестовым шнуром или раствором на основе асбеста. Так как железо и камень по разному «реагируют» на высокую температуру. Расширение у одного материала происходит быстро, а у другого медленно.

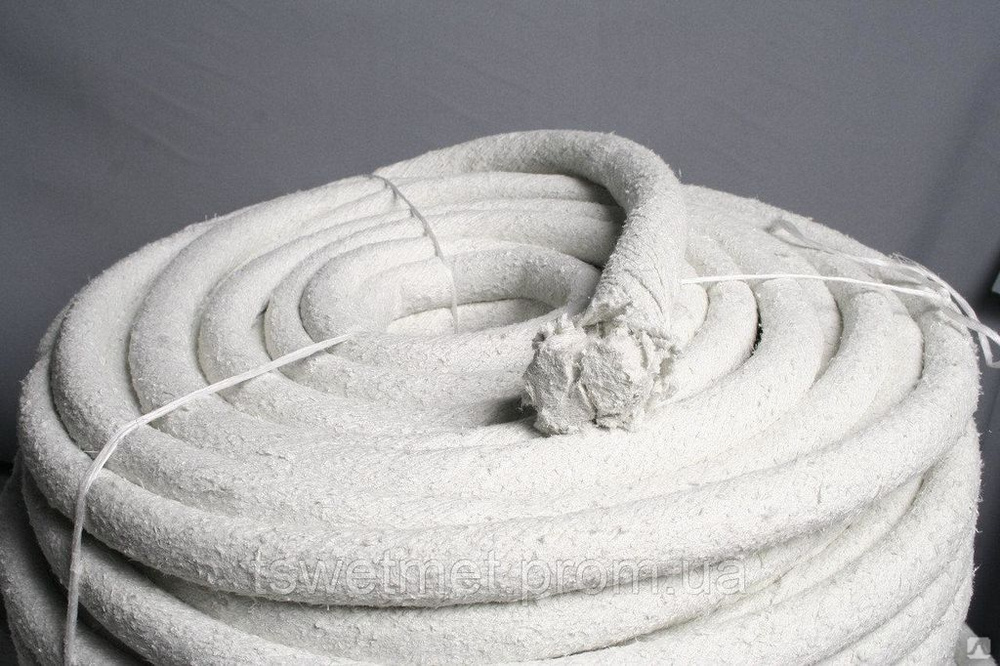

Асбестовый шнур

Комплектующие для камина барбекю

Комплектующие следует приобретать до возведения камина, чтобы возводить конструкцию согласно подобранным решеткам, дверкам и т. д.

В зависимости от проекта, дизайна и модели камина-барбекю, могут потребоваться:

решетка-барбекю;

Решетка барбекю

варочная плита для казана;

Варочная плита

дверки для печи, поддувального отсека;

Дверки для печи

колосники;

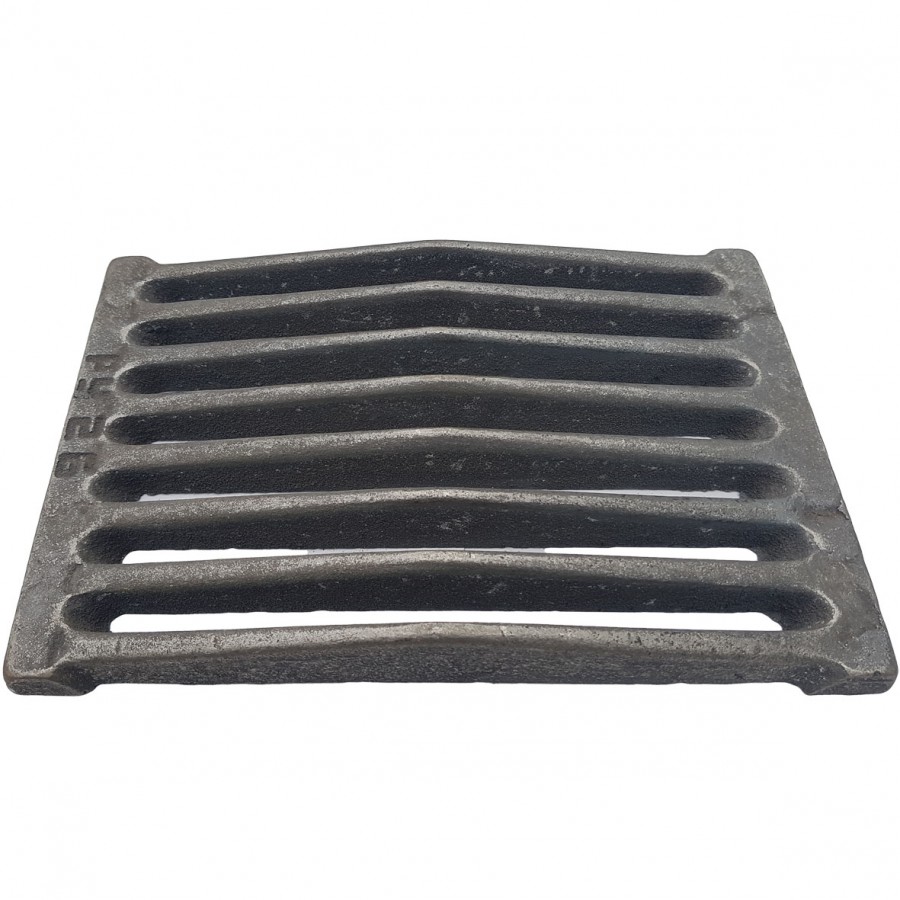

Колосник для печи

шибер – заслонка вытяжки;

Шибер

если предусмотрено конструкцией камина — комплектующие для коптильни.

Пошаговая инструкция строительства многослойного фундамента беседки

Трамбуем песок под фундамент беседки

При многослойном фундаменте стоит подготовить лопату, уровень, метр; нужные стройматериалы и арматуру.
Роем котлован под размеры беседки с прибавлением по 5-10 см с каждого края.
Насыпаем слой песка и гравия.
Трамбуем.
Заливаем раствором.
Укладываем рубероидом.
Герметизируем.
Ждем застывания фундамента 2 суток.
Можно сделать 2-3 таких слоя – для гарантии прочности и надежности.

Если выбираем столбчатый метод, то забиваем сваи по углам на полметра и бетонируем основания – для точной и надежной фиксации.

Если фундамент столбчатый, можно следовать чертежу

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере
используется шамотный кирпич разрезанный напополам

Кладка барбекю — порядовка — первый и второй ряд

3-й ряд

Кладка барбекю — порядовка — третий ряд

4-й ряд

Кладка барбекю — порядовка — четвертый ряд

5-й ряд

Кладка барбекю — порядовка — пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю — седьмой ряд

8-й ряд

Порядовка барбекю — восьмой ряд

9-й ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю — первый ряд топки

Установка поддона

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю — 14-й ряд

15-й ряд

Порядовка барбекю — 15-й ряд

16-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича — 17-й ряд

18-й ряд

Кладка барбекю из кирпича — 18-й ряд

19-й ряд

Кладка барбекю из кирпича — 19-й ряд

20-й ряд

Кладка барбекю из кирпича — 20-й ряд

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.

Немного о цене

Производители предлагают приобрести уже готовые беседки, которые собираются на месте. Также можно заказать разработку нового проекта или приобрести уже разработанный. На цену может влиять не только размер будущей постройки, но используемый материал, а также оснащенность беседки. Например, конструкция из дерева обойдется дешевле, чем из камня или металла. Значительно увеличить цену постройки может обустройство мангала, печи или барбекю, подключение коммуникаций, закупка мебели, постройка фундамента и так далее.

Открытая беседка с крышей в китайском стилеИсточник uprava77.ru

Красивые беседки с мангалами в этом видео:

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Деревянные беседки полузакрытого типа

Приведенные ниже беседки не закрыты полностью от внешних погодных условий, однако, они создают атмосферу уюта и находится в них в хорошей компании крайне приятно.

За счет деревянной обрешетки дождь будет сдерживаться и не станет серьезной помехой для отдыха. В зимнее время года беседка перестанет эксплуатироваться, поэтому лучше её защитить укрытием.

Подобные варианты часто можно увидеть не только на дачах, но и на базах для отдыха, на речке или в лесу. Используется максимально дешевая конструкция, которая создает некое уединение, но не закрывает от внешнего мира. Зимой такой вариант не используется, а вот летом является самым популярным, так как позволяет быть вроде бы в помещении, но и на свежем воздухе в то же время.

↑ Чем отличается барбекю от гриля, мангала

Гриль, мангал, барбекю – эти приспособления созданы специально для приготовления мяса на углях, но различия в них всё-таки есть.

↑ Мангал

Самое простое и наиболее распространённое приспособление для приготовления мясных деликатесов, в основном, шашлыка. Конструкция мангала состоит из прямоугольного металлического ящика, который держится на ножках. На стенках имеются отверстия, чтобы работала тяга, а также выемки для шампуров. В мангале тлеющие угольки лежат прямо на дне конструкции, и от них жар поднимается снизу вверх. Мангал считается самым популярным приспособлением из-за того, что его с легкостью можно взять с собой в поход или при выезде на свежий воздух. Собрать мангал не составляет труда и делается это в считанные минуты.

↑ Гриль

Отличительной чертой данного приспособления считается наличие решётки, куда высыпаются угли, и крышки. Нужна крышка для того, чтобы жар поступал со всех сторон, а не только снизу, как в предыдущем случае. В гриле также есть возможность регулировать подачу воздуха благодаря специальным заслонкам. Они расположены в верхней и нижней части конструкции

Ещё к одной важной особенности гриля относится более быстрое приготовление блюд. Из-за закрытой крышки пища получается скорее тушенной, нежели жареной

Если отложить крышку в сторону, то гриль можно использовать как классический барбекю.

↑ Садовый камин – барбекю

Принцип работы такого устройства сильно схож с мангалом, но барбекю более сложное устройство. В отличие от классического мангала, у барбекю две решетки, одна для углей, а другая для еды. О самом происхождении названия барбекю до сих пор спорят.

Наиболее приемлемое: «barbe et queue», что с французского означает «от бороды до хвоста». Всё дело в том, что первоначально на решётках жарили не кусочки мяса, а целые окорока свиней или целиком ягнят. Среди русскоязычных поклонников шашлыков за этой конструкцией закрепилось ласковое название – «барбекюшница».

Барбекю – это более дорогое устройство по сравнению с мангалом и грилем.

В некоторых моделях есть возможность регулировать расстояние между решёткой, где лежит блюдо, и углями, что позволяет контролировать уровень жара. В барбекю жар направляется снизу вверх.

Часто барбекюшницу называют «садовым камином». Всё из-за того, что барбекю – большое сооружение, собранное из кирпича или камня. В сооружение входит оборудованный стол для готовки пищи и крыша над головой. А также вставленный казан и раковина, к которой подводят воду, чтобы была возможность мыть мясо, овощи и фрукты.

Материалы

Что касается выбора материалов для постройки беседки, в которой предполагается разместить очаг, то тут стоит отталкиваться от нескольких аспектов.

Важно учесть:

на какой площади планируется разместить беседку;
где будет располагаться печь (непосредственно внутри или рядом с постройкой);
предполагается ли зимнее использование беседки;
предусмотрен фундамент или нет.

Имеет значение соответствие стилю оформления всего участка и гармоничное включение в ландшафтный дизайн территории. Многие хозяева даже небольших участков стараются обзавестись беседкой. Но в этом случае не рекомендуется размещать на территории громоздкие и капитальные строения. Лучше обзавестись небольшим навесом или крытым тканевым тентом, рядом с которым можно разместить небольшой мангал или барбекю. Он может быть изготовлен или ПВХ или натуральной ткани. Это позволит при необходимости быстро убрать такую беседку и использовать участок для других нужд. Огромным минусом такого варианта является невозможность использования в ветреную погоду и зимой по понятным причинам.

Если приусадебный или дачный участок достаточно просторный, то здесь можно дать волю фантазии и построить каменную беседку размером с небольшой замок

Важно помнить, что в любом случае постройка должна выглядеть аккуратно, не занимая площадь более 1/10 от всей территории усадьбы

При выборе места размещения источника огня сначала следует уделить внимание безопасности. Понятно, что при контакте с постройкой из легковоспламеняющихся материалов открытый огонь может стать причиной пожара, поэтому при выборе беседки из дерева стоит тщательно продумать этот момент

Защитить древесину от воздействия высоких температур можно несколькими способами.

Можно установить в наиболее вероятном месте контакта с огнем или высокими температурами огнезащитный экран.
Допускается использовать огнезащитные пропитки – антипирены, которые позволят если не полностью сделать древесину негорючей, то на некоторое время притормозить распространение пламени, тем самым позволив людям эвакуироваться от места возгорания.
Возможно обшить постройку внутри негорючим материалом (например, гипсокартоном). Полностью беседку это от пожара не защитит, но не позволит пламени молниеносно распространяться, как это было бы в случае, если дерево ничем не обработано и не оббито.

Если печь-барбекю предполагается разместить рядом с беседкой, а не внутри, то в выборе материалов хозяин ничем не ограничен. Беседка может быть выполнена из камня, дерева, выплетена из лозы или, как вариант эконом-класса, ее стенками могут служить плотные шторы. Все зависит от вкусов владельцев участка и их финансовых возможностей.

Вопросы и советы по кладке мангала барбекю самостоятельно

Какого размера должен быть дымосборник?

Какой диаметр дымохода должен быть?

Чем заполнять щель между топкой и облицовкой?

Нужно ли красить металлический уголок в перемычках?

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

С чего начать: бюджет и место под постройку

Любое строительство начинается с определения бюджета на проект. Учитывается вид камина, материалы для постройки. Если печь планируется не сложной конфигурации, то стоит попробовать соорудить кирпичный камин барбекю своими руками. Это значительно сократит расходы на строительство, а вещи, сделанные собственным трудом всегда доставляют больше удовлетворения и гордости.

Важно также правильно определиться с местом под будущую постройку. Здесь нужно руководствоваться несколькими правилами:

первоочередной задачей будет обеспечение пожарной безопасности как своей, так и близлежащих соседских участков;
учесть направление розы ветров, при необходимости соорудить защитную стену и дымоотвод;
при строительстве отдельно расположенных печей лучше планировать место под постройку недалеко от дома, это обеспечит более комфортный отдых и приготовление пищи;
возможность соорудить навес или беседку;
подвести воду в гигиенических целях. Устройство фундамента под камин

Как и любое строение, камин барбекю должен иметь прочное надежное основание. Если есть замысел построить печь в одном контуре с беседкой, то фундамент под камин должен быть выполнен отдельно. Основа беседки может не выдержать вес кирпичного мангала, и сооружение со временем будет разрушаться.

Чтобы этого не произошло нужно обустроить фундамент по всем правилам

роется котлован под фундамент;
на дно ямы засыпается щебень и тщательно трамбуется;
следующий шаг – устройство деревянной опалубки строго по горизонтальному уровню;
перед заливкой нужно проложить армирующую решетку, это придаст основанию запас прочности;
далее подготовленный котлован заливается цементно-песчаным раствором.

Совет! Чтобы сэкономить раствор, можно послойно засыпать в яму камни, обломки кирпича, но обязательно чередуя слой бута со слоем раствора.

После затвердевания фундамента, выполняется гидроизоляция из слоя рубероида, на котором будут размещаться ряды кладки из кирпича.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

Барбекю из кирпича своими руками

Строительство всегда начинается с устройства фундамента, чаще всего монолитного ленточного, не требующего сильного заглубления. Для этого:

Роется траншея по всему периметру возводимого сооружения на глубину минимум 40 см;
На дно насыпается смесь, состоящая из гравия и щебня, которая затем надо тщательно полить и утрамбовать;
Арматурные прутья укладываются таким образом, чтобы сформировать сетку. Это позволит обеспечить достаточную прочность и надежность заливаемого основания. Тщательно контролируется горизонтальность с помощью строительного уровня;
Производится непосредственная заливка бетона. Предпочтительно для этого использовать состав, содержащий цемент М300.

Залитый состав обязательно утрамбовывают, предпочтительно при помощи вибратора. При отсутствии специального оборудования можно обеспечить достаточное уплотнение путем постукивания по боковым доскам опалубки.

Выполнение последующих работ можно начинать только после того, как основание полностью застынет. Как правило, для этого требуется около двух суток. При этом последовательно:

;
;
;
.

Строим пьедестал

Тщательно расписанная при разработке чертежей порядовка позволит правильно выложить пьедестал. Кладка кирпича производится в шахматном порядке на расстоянии 4 см от края основания.

Для тех, кто строит барбекю своими руками впервые, очень кстати придется пошаговая инструкция, в которой расписано количество кирпичей, укладываемых в каждом ряду

В процессе работ важно обеспечить горизонтальность и вертикальность всех укладываемых слоев

Размеры пьедестала могут быть различными. Чаще всего барбекю для дачи имеет «ногу» 0,5–0,6 м на 0,6 м. Высота пьедестала около 0,6 м, но при этом обязательно учитывается рост владельцев дома: возможно добавление еще пары слоев, но не более.

Излишнее увеличение высоты «ноги» может негативно отразиться на устойчивости сооружения в целом, так как оно достаточно узкое

Это важно знать всем, кто только начал разбираться, как построить барбекю.

Топка

После пьедестала выкладывается топка. Как правило, ее ширина составляет около 6 кирпичей при глубине 3 кирпича. Учитывая, что на шамотную кладку укладывается облицовочная, то шамотный кирпич укладывается в два ряда. В местах перекрытий предусматриваются арматурные прутья для обеспечения достаточно прочности и жесткости сооружения.

Если конструктивные особенности печи предусматривают наличие бетонного основания у топки, то его обязательно армируют. Для этого монтируется специальный каркас до заливки бетона.

На этом этапе также стоит залить бетоном все имеющие пустоты внутри пьедестала. После этого делается перерыв в работе на время, достаточно для застывания залитого бетона.

Труба

Для устройства печной трубы традиционно используется шамотный кирпич. Его укладывают на глиняный раствор. С обратной стороны печи предусматривается специальный зуб, служащий для усиления тяги. Внутри устанавливается задвижка.

Когда труба будет готова, сооружается крыша дымохода: по углам формируются столбики высотой в полкирпича, на который устанавливается бетонная плита высотой 5 см. Возможны и другие варианты, в зависимости от общего дизайна печи.

Теперь можно приступать к заключительному этапу. На этой стадии производится декоративная отделка, позволяющая обеспечить привлекательность возводимого сооружения. Для этого можно использовать не только облицовочный кирпич, но и натуральный камень.

Последний способен обеспечить долговечность возводимого сооружения. Также производится заливка бетонной столешницы, если таковая предусмотрена, и подводится освещение.

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

Мастерок.
Резиновая киянка.
Таз или корыто.
Строительный миксер или лопата для перемешивания.
Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
Рулетка.
Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Instagram @besedkibarbecue

Instagram @ofensteinbbq

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Instagram @kamin_mangal_moscow

Instagram @ofensteinbbq

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Instagram @kladkakamina

Instagram @mangal_kamin_rostov

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.
