Трубы для дымохода: виды, какие лучше и как правильно выбрать в зависимости от печки, плюсы и минусы

Как построить дымоход своими руками

Самый простой способ устройства дымоотвода печи — это купить и установить уже готовый прибор. Но в случае кирпичных дровяных печей, построенных своими руками, целесообразно выложить такой канал самостоятельно.

Выбор проекта

При выборе проекта руководствуются следующими факторами:

Функциональность печи — если ее главной задачей будет отопление дома, лучше выбрать горизонтальный дымоотвод. Для обустройства камина, несущего декоративную функцию или для установки плиты на кухне лучшим вариантом станет вертикальная модель дымоотвода.
Мощность печи — от этого показателя зависит сечение дымохода, иногда его протяженность.

Фото 2. Пример схемы печи с горизонтальным дымоходом. Рядом с дымовыми каналами располагается сушильная камера.

Большое значение имеет частота пользования печью. Горизонтальный дымоотвод потребует более тщательного ухода, поэтому если конструкцию подключают лишь во время редких поездок на дачу, вертикальная модель будет лучшим вариантом.

Материалы

Температура в дымоотводном канале достигает высоких значений, поэтому для изготовления кирпичного дымохода подойдет только термостойкий полнотелый кирпич и кладочный раствор на основе шамотной глины. Один из значимых моментов — устойчивость материалов к окислению конденсатом

Особенно это важно в случае постройки горизонтального дымохода

Для работы также потребуются металлические детали — задвижки, сетки, вьюшки. Лучше всего использовать модели из жаропрочной стали или чугуна, приобрести которые можно в строительных магазинах.

Инструменты

Для работы понадобится тот же набор инструментов, какой используется для выполнения кладки печи:

емкость для замешивания раствора и лопатка;
мастерок;
печной молоток;
правило;
измерительные приборы — рулетка, строительный уровень;
вспомогательные отвесы, шнуры.

Чтобы установить петли и другие металлические детали требуется сварочный аппарат.

Этапы работ

Главные особенности дымоотвода — полная герметичность и по возможности ровные внутренние стены. Поэтому кладка выполняется аккуратно и плотно, лучше если ширина швов не превышает 3—5 мм. Работы осуществляют в следующей последовательности:

Над сводом топочной камеры делается первый ряд кирпичей, который становится дном дымохода.
Выкладываются две стенки дымового канала. На этом этапе устраиваются специальные окошки для чистки, куда монтируют металлические дверцы.
При работе постоянно проводится проверка ровности кладки строительным уровнем.
Чтобы снизить скопление сажи, внутренние стенки делаются идеально ровными, все излишки раствора тщательно удаляются.
Выкладывается перекрытие дымоотводного канала.
В перекрытии оставляется отверстие для выхода дыма. Вокруг него впоследствии выкладывается завершающая вертикальная часть дымоотвода.

Важно! После завершения работ дымоход просушивают по тем же правилам, что и саму печь, постепенно увеличивая объемы протапливания

Нержавеющая сталь

Использовать «нержавейку» наиболее оптимально в условиях, когда есть вероятность перегрева системы, засорения и намокания. Учитывайте температурные возможности труб, они могут нагреваться до 500 градусов и при этом плавления еще не будет

Кстати, особое внимание уделяйте при покупке, изучайте характеристики и тип материала, должно быть указано, что материал имеет кислостойкую защиту. Учитывайте, что в дымоходе всегда образуется достаточно агрессивная среда, которая может разрушить не подходящий сплав

Что еще положительного у «нержавейки»?

Надежна.
Небольшая масса.
Антикоррозийная.
Разнообразие форм.
Газонепроницаемость.
Эстетичность.
Стоимость.

Однако такая труба для дымохода обладает несколько коротким сроком эксплуатации, как правило, не более 10 лет.

Керамические дымоходы

Инновационное решение, появившееся на отечественном рынке несколько лет назад. Несмотря на дороговизну, его стали массово внедрять в частном домостроительстве.

Конструкция керамического дымохода сборная, и состоит из следующих элементов:

Дымоходный канал. Материалом его изготовления выступает жаропрочная керамика.
Прослойка из термоизоляции. Это упрощает прокладку конструкции сквозь стены и перекрытия из древесины.
Защитный корпус из пористого бетона или кирпича.

Устройство керамического дымохода

Сильные стороны керамических дымоходов:

Круглая форма внутреннего канала и отсутствие на его поверхности шероховатостей. Все это гарантирует эффективную тягу.

Дымоотвод полностью герметичен и покрыт надежной термоизоляцией.

Несложная установка, что позволяет реализовать ее самостоятельно.

Универсализм. Керамическим дымоходом можно оснащать любые разновидности печей, котлов и каминов.

Долговечность.

Керамические дымоходы — очень надежный, но дорогостоящий вариант

Среди минусов можно отметить следующее:

Дороговизна. Керамические трубы имеют высокую стоимость из-за своего материала.

Большой вес. Как и в случае с кирпичными дымоходами, под подобную многослойную конструкцию необходим фундамент.

Проектирование дымохода на начальных этапах строительства или установка в уже готовом доме?

Важно! С целью избежать дополнительных расходов денежных средств и времени, а также для достижения наиболее высокого качества дымовой трассы, рекомендуется закладывать очаг и дымовой канал в инженерный проект дома на начальных этапах строительства. Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы. К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены

Это влечет существенные риски и совершенно лишние расходы

К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы

Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы. К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы.

Перечислим основные минусы такого подхода:

необходимость делать перепланировку многих конструкций в доме
необходимость разбора свежепостроенных стропил и перекрытий
необходимость разрезания мембран, пароизоляции дома
необходимость создания нужных отверстий в стенах, в полу и потолке, на кровле
часто: необходимость разрабатывать конструкцию дымовой трассы на основе уже существующей планировки, что влечет частые повороты дымохода, что увеличивает его стоимость и понижает эффективность
необходимость демонтажа некоторых конструкций
необходимость новых ремонтных работ в местах разбора конструкций и нарушения целостности стен, перекрытий
часто: невозможность в полном объеме реализовать соблюдение всех норм пожарной безопасности из-за особенностей уже готовой планировки и несущих конструкций, что влечет за собой риск возникновения пожара в будущем

Составление плана прохода трубы от отопительного прибора до конька крыши на начальных этапах строительства позволяет произвести установку трассы отведения дыма в процессе возведения несущих и сопутствующих инженерных конструкций здания. Такой подход значительно снижает расход средств, а также позволяет установить отопительное оборудование и дымоход с соблюдением всех норм и требований пожарной безопасности.

Основные этапы расчета

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

меньше 3500 Вт — 14 ×14 см;
3500–5200 Вт — 14×20 см;
5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак в данном случае – нарушение.

Особенности монтажа

Занимаясь устройством дымохода, нужно придерживаться таких правил:

Трубу нужно строить так, чтобы она имела как можно меньше изгибов. Допускается не более трёх.
Ось стального дымохода, в отличие от кирпичного, можно сместить, чтобы обойти балку перекрытия или стропильную ногу. Для этого нужно использовать отводы с углом в 45 градусов, 90-градусные применять нельзя.
Длина горизонтального участка в дымоходе не должна превышать 1 м. При этом такой участок прокладывается с уклоном в 3 градуса, так, чтобы отверстие, куда входит дым, располагалось ниже выходного. Такой уклон, во-первых, обеспечит необходимую для естественной тяги конвекцию, во-вторых, поспособствует стеканию конденсата.
В нижней части каждого вертикального участка, кроме находящегося прямо над топкой, необходимо устанавливать тройники с конденсатосборниками.
Если место позволяет, дымоход лучше устанавливать внутри помещения, так как при этом можно сэкономить на утеплителе и использовать тепло отводимых газов для отопления дома. Снаружи дымоход строят в двух случаях: если в доме мало места или к дымоходу подключена печь типа «булерьян», работающая в режиме тления. Из-за неполного сгорания топлива её дым насыщен тяжёлыми углеводородными радикалами, которые при реакции с конденсатом (из-за низкой температуры выхлопа он образуется достаточно обильно) превращается в очень токсичную смесь. При внутреннем расположении дымохода домочадцам пришлось бы дышать её испарениями, что крайне вредно для здоровья.
Опорой для кирпичного дымохода служит фундамент. Для стального — специальный кронштейн с опорной площадкой, устанавливаемый в нижней части вертикального участка. Если дымоход очень высокий, где-нибудь поближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой, которая часть веса конструкции примет на себя.
Места соединений отдельных деталей стального дымохода, а также стык между ним и дымоотводящим патрубком котла, следует герметизировать особым жаропрочным герметиком. Обычно он имеет чёрный цвет, максимальная температура, которую он выдерживает, составляет 1000 – 1500 градусов. При этом нужно помнить, что разобрать обработанное таким составом соединение сложно, поэтому его нужно наносить в последний момент, когда положение деталей определено окончательно.
В начале дымохода нужно установить шиберную заслонку, посредством которой будет осуществляться регулировка тяги. В целях безопасности заслонку желательно сделать такой, чтобы она даже в закрытом положении не перекрывала дымоход наглухо (можно в ней вырезать сектор).
При пересечении перекрытия или стены необходимо исключить контакт горючих материалов с горячей поверхностью дымохода, для чего устраивают разделку — обрамление из теплоизолятора, охватывающее трубу в месте пересечения. В кирпичном дымоходе в таком месте делается распушка — постепенное утолщение стенки за счёт увеличения количества кирпичей в каждом следующем ряду. Сечение внутреннего канала при этом не изменяется.

Герметизация прохода через кровлю

При пересечении кровли проём в ней приходится делать довольно большим — опять же, с целью предотвращения контакта горючих материалов с поверхностью трубы. Чтобы этот проём перекрыть, используется коническая деталь — крыза, верхняя часть которой плотно облегает трубу, а нижняя — прикручивается саморезами или приклеивается к кровельному покрытию.

Готовую крызу можно приобрести в составе набора для устройства сэндвич-дымохода либо при покупке некоторых видов кровельного покрытия, например, профнастила или металлочерепицы. Во втором случае производители придают нижней части крызы форму, соответствующую рельефу покрытия.

При помощи крызы надежно герметизируют место прохода дымоходной трубы через кровлю

Места примыкания крызы к покрытию и трубе тщательно уплотняются при помощи герметика для наружных работ или мастики.

Сравнение и сопоставление дымоходов

Для сравнения дымоходов различных систем необходимо сопоставить следующие параметры и характеристики: степень сложности конструкции и обеспечение необходимой тяги, термостойкость и реальность эксплуатации в условиях кратковременного повышения температуры, теплоемкость, вес, устойчивость к кислотным средам, стоимость, удобство в обслуживании, надежность и долговечность.

Правильным считается сравнение и сопоставление характеристик дымоходной системы при использовании одного вида топлива (неправильно будет сравнивать, к примеру, керамический дымоход для удаления газов от камина, работающего на дровах, с газовым дымоходом из нержавеющей стали).

Составить сравнительный анализ работы конструкций и их основных характеристик могут независимые квалифицированные специалисты, но никак не менеджеры по продажам, заинтересованные в продаже дымоходов.

Проход через крышу

При строительстве дома особое внимание нужно уделить проходу дымохода через крышу: позаботиться о герметичности и качественной гидроизоляции стыка дымоход- крыша, создать дымоходную разделку (безопасное расположение дымохода по отношению к близлежащим деревянным балкам и стропилам), создать условия герметичности дымоходного канала (нужно проследить, чтобы соединения и стыки модульного дымохода не попали в место прохождения дымоходной трубы через крышу), провести теплоизоляцию дымового канала, чтобы минимизировать образование конденсата. Герметичный и безопасный проход дымоходной трубы через крышу дома можно произвести с помощью кровельной разделки, используя проходной патрубок

Герметичный и безопасный проход дымоходной трубы через крышу дома можно произвести с помощью кровельной разделки, используя проходной патрубок.

Чугунная труба

Её используют, как альтернативу классическим кирпичным строениям, ведь затраты на постройку могут различаться более чем на 70%. Однако, несмотря на дешевизну, существенных плюсов у таких труб крайне мало. Все больше недостатков:

Недолговечность, по причине не устойчивого материала к агрессивной среде.
Быстрое прогорание стенок ведет к тому, что дым может попадать в помещение поначалу незаметно, сквозь не большие отверстия.
Крайне высокий вес. Что требуется дополнительной «подушки».

Кроме того, не забывайте, чугунный дымоход выделяет значительно больше конденсата, чем любой другой и соответственно чугунная основа не так ловко справляется с кислотами. Как видим, в таких конструкциях все больше недостатков, чем реальных положительных сторон для человека. Поэтому зачастую их используют, желая сэкономить, но нужно понимать, что впоследствии понадобиться частый уход и ремонт.

Расчеты параметров дымоходной трубы

топливная камера

Размер в сечении

- величина дымохода открытого камина ориентировочно отвечает пропорциям один к десяти, где первая цифра — сечение дымохода (f), а вторая — площадь топливного отверстия (F). Подобные расчеты распространяются и на квадратные, и на прямоугольные, и даже на цилиндрические трубы. Эта зависимость не прямая, при этом учитывается также форма сечения канала и общая высота дымохода.
- показатель дымохода закрытого очага имеет пропорции один к полутора. Если теплоотдача прибора меньше трехсот килокалорий в час, сечение составляет сто тридцать на сто тридцать миллиметров (это половина кирпича). Во время составления параметров трубы следует учитывать, что сечение дымохода не может быть меньше входного поддувального отверстия.

Калькулятор расчета линейных параметров сечения дымохода

- рассмотрим это на графике: — для круглого сечения дымохода наиболее подходящее соотношение f х F составляет 9,9%; — для квадратного дымохода цифра достигает – 11,1%; — для прямоугольного – 11,7%.
- исходя из этого несложно рассчитать оптимальную площадь сечения канала дымохода: — круглый дымоход — 0,35 на 0,099 = 0,0346 кв.м.; — квадратный дымоход — 0,35 на 0,11 = 0,0385 кв.м.; — прямоугольный дымоход — 0,35 на 0,117 = 0,041 кв.м.
- сейчас, применяя банальные математические расчеты, можно сосчитать и площадь:

Высота дымохода

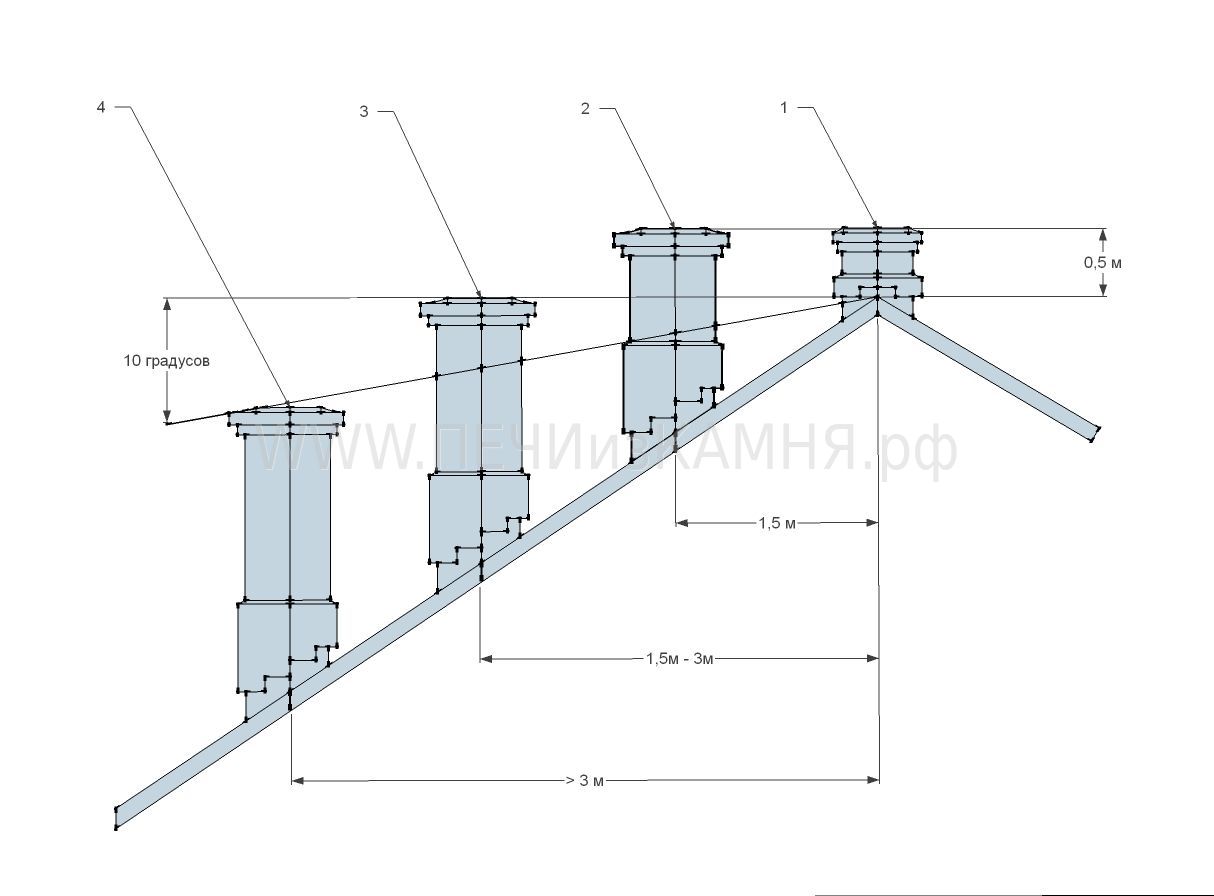

1. • Если дымовая труба выводится через кровлю дома на расстоянии полутора метров от конька, то рекомендуемая высота такой трубы будет составлять пятьдесят сантиметров.
2. • Если печная труба выведена над кровлей здания на расстоянии в пятнадцать – тридцать сантиметров от конька, ее следует поднять до ее уровня.
3. • Если же дымоходная труба проводится через кровлю дома на расстоянии более тридцати сантиметров от его конька, тогда его верхний обрез следует располагать на условной линии, которую проводят под углом в десять градусов по горизонтали от верхней точки конька кровли. Но, как бы там ни было, при любом размещении трубы относительно конька, конструкция не должна быть выше уровня кровли больше, чем на пятьдесят сантиметров.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
размер теплоизоляции — от сорока до шестидесяти миллиметров;
длина трубного изделия — от 0,5 до 1 метра;
толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

растяжек, хомутов и кронштейнов;
опорных площадок и защитных фартуков;
оголовок, заглушек и колпаков-флюгарок;
кровельных уплотнителей;
декоративных накладок узлов прохода;
компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Различия дымоходов в зависимости от расположения в пространстве

Горизонтальные дымоходы

Для того чтобы увеличить забор тепла конструкции дымоходов постоянно совершенствуются. Так появились удлиненные горизонтальные системы удаления продуктов сгорания. Проходя по горизонтальным участкам, дым отдает тепловую энергию. К недостаткам относят быстрое засорение частичками сажи и золы, которые оседают на горизонтальных поверхностях. Для облегчения периодической чистки устраивают смотровые лючки или делают съемные кирпичи через определенные промежутки.

Вертикальные дымоотводы

Такие системы подразделяются на два типа:

однооборачиваемые, где дым поворачивает вниз один раз;
многооборачиваемые с неоднократным опусканием и подниманием.

У такого дымохода присутствуют недостатки в виде неравномерного прогревания различных участков, начальные каналы по пути от топки получают наибольшее количество тепла. Помимо этого, из-за большого сопротивления на пути газов может происходить частичное задымление помещения. Чтобы этого избежать, предусматривают прямой канал отвода и устанавливают на нем заслонку. В период растопки задвижку открывают, и дым уходит в открытый канал. После разогревания печи заслонку закрывают, и в работу вступает основная система.

Однооборотные печные дымоходы сводят к минимуму этот недостаток, но в них разница нагревания пола и потолка печи проявляется более ярко. Для эффективности использования строят печи с конструкцией нижнего прогрева. В них после топки раскаленный воздух вначале идет в нижнюю часть печи, нагревая ее, затем поднимается. При таком передвижении дыма разница пола и потолка печи достигает всего несколько градусов.

В заключение следует отметить, что дымоходов для печей существует большое разнообразие, но нет печей, в которых не была бы предусмотрена простая система отвода продуктов горения. Для нормальной работы системы ее периодически следует очищать от слоя сажи и золы, иначе наслоения на стенках трубы уменьшат просвет и тяга пропадет, что сделает невозможной эксплуатацию печи.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб.
Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ.
Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи.
Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно.
Чем толще стенка дымоотвода, тем прочнее и надежнее он будет.

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

Минимальная высота — 5 метров.
Возвышение шахты над ровной кровлей — не менее 1,2 м.

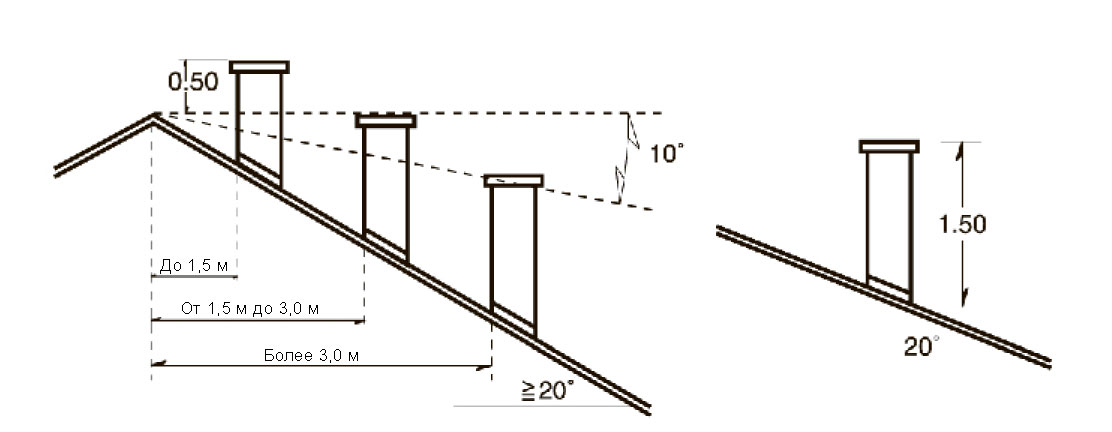

Возвышение шахты над двухскатной крышей определяется отдалением от конька:

Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Нестандартное применение дымохода

Некоторые хозяева делают конструкцию дымохода по специальным схемам и оборудуют в них своеобразную камеру для сушки фруктов, овощей или копчения продуктов. В трубе сооружается своеобразная камера, которая обдувается со всех сторон дымом.

Вторым распространенным способом применения дымохода служит переносная печь для туристов под названием «Дымок». Это компактное и универсальное устройство, включающее духовку для приготовления пищи, варочную поверхность и место для сушки отсыревших вещей. Все эти функции доступны в печи благодаря своеобразному устройству именно дымохода.

Устройство походной печи и дымохода

Конструкция печи состоит из топки, но для уменьшения габаритов печки в ней не предусмотрено поддувало, просто под дверкой печи просверлено несколько отверстий для подачи свежего воздуха. Внутреннее пространство печи поделено на два отделения колосниками, через которые сгоревшие угли в виде золы просыпаются в нижнюю часть. Дымоход сверху оснащен улавливателем разлетающихся искр, если на него поставить решетку, то получается место для сушки одежды.

Как выбрать и сделать правильный дымоход своими руками

Для того чтобы выполнить правильный газоход своими руками, предварительно потребуется иметь проекта с расчетами и чертежами. Даже если владелец дома способен выполнить проект самостоятельно, не стоит этого делать. Потому что для нового строительства нужна проектная документация, вместе с разделом обустройства дымоотвода, которая должна пройти все экспертизы у надзорных государственных органов. Без этого требования сдать дом в эксплуатацию будет невозможно.

Поэтому выполнить самостоятельно дымоотвод возможно только при реконструкции или ремонте действующего газохода.

Для того чтобы реконструкция была удачной потребуется учитывать следующие факторы, оказывающие влияние на силу тяги:

Высота трубы;
техническое состояние внутренних дымоотводящих путей;
присутствие наклонных/горизонтальных каналов;
присутствие дефлектора;
присутствие и техническое состояние толщины утепления;
наличие системы воздухоподачи к котлу.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.
