Как правильно сделать проход трубы через крышу, в том числе этапы проведения работ

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

Характеристики кровельных проходных элементов

Проходной элемент для кровли обустраивается путем вставления металлической трубки в заблаговременно проделанное в крыше отверстие. Трубка вставляется в специальный стакан, который изготавливается из металла или бетона. В последнем, соединение выполняется с помощью заблаговременно забетонированном в стакане анкера.

Если основой кровельных проходных элементов служит перекрытие из железобетона, то отверстие должно быть сделано еще во время монтажа крыши. Это довольно важный момент, ведь в противном случае не избежать такого утомительного и трудоемкого процесса, как сверление крыши из железобетона.

По способу регулировки проходящих потоков воздуха, кровельные проходки разделяются на несколько видов:

бесклапанная проходка, является самым простейшим. Он не предназначен для регулировки воздушных потоков и работает на постоянной основе;
механический клапан — это устройства, оснащенные обычным механическим клапаном, регулируемым вручную. Наличие подобного клапана позволяет регулировать прохождение воздушных потоков, вплоть до полного прекращения вентилирования;
Электрический клапан – это проходной элемент крыши, снабженный электронным клапаном с дистанционным управлением. Чаще всего подобные клапаны устанавливаются на крышах больших зданий со сложными системами вентилирования.

На сегодняшний день наряду с узкопрофильными проходными элементами кровли, большее распространение получили устройства, именуемые универсальными проходками. Они отлично подходят для выведения на крышу любой конструкции.

Универсальная проходка выполнена в виде многоступенчатой пирамиды. Ее расширенная часть прикреплена к жесткому фланцу, выполненному из полимеров или алюминия. Подобные изделия отличаются отменной герметичностью и высокой устойчивостью к порывам ветра. Кроме того, они очень просты в установке.

Чаще всего подобная проходка кровли выполняется для установки на крыше осветительных приборов, антенн и т. д. Ее преимущество заключается в том, что подобное изделие можно использовать на крыше из любого материала. Она отлично подойдет как для мягкой кровли, так и для металлочерепицы. Особого значения не имеет и крутизна ската. Не стоит забывать и о том, что проходка изготавливается из силикона, способного выдержать мороз до -75 градусов и жару до +260 градусов. Таким образом подобной проходкой можно обрамлять дымоходные каналы.

Обустройство дымохода через металлочерепицу

При проектировании и постройке частного дома особое внимание необходимо уделить будущим проходным узлам через кровлю. Проход трубы через металлочерепицу является наиболее важным узлом, так как от его качества и правильности монтажа зависит герметичность и пожарная безопасность всей кровли

Нормы и требования, которым должен удовлетворять дымоход, указаны в соответствующих нормативных документах. Зачастую, планирование проходного узла дымохода проектируется вместе с постройкой самого дома. Но бывают случаи, когда проход дымохода через металлочерепицу необходимо провести через кровлю уже построенного дома. Такая необходимость может быть вызвана двумя вариантами :

если происходит смена кровельной конструкции или капитальный ремонт;
если происходит монтаж или замена самого источника отопления.

Какие герметики для печных труб лучше использовать виды. характеристики

Дымоход – одна из важнейших коммуникаций в жилых строениях, от эффективности работы которого во многом зависит возможность проживания в доме. Однако для того, чтобы функционирование дымовых сооружений было эффективным и безопасным, недостаточно просто их установки – необходимо также обеспечить герметичность конструкции.

В процессе эксплуатации дымохода возникающая внутри него очень высокая температура (1300 °C) способствует образованию различных трещин и свищей в сооружении. Это значительно снижает тягу и даёт возможность токсичным продуктам горения проникать в помещение. Поэтому потребность в обеспечении герметичности дымовых труб становится жизненно необходимой.

Необходимость в ремонте и герметизации рано или поздно возникает даже для дорогих и качественных трубных изделий, например, оцинкованных или выполненных из нержавеющей стали. Чтобы герметизация была эффективной и долгосрочной, следует с данной целью использовать качественный и надёжный герметик для печных труб.

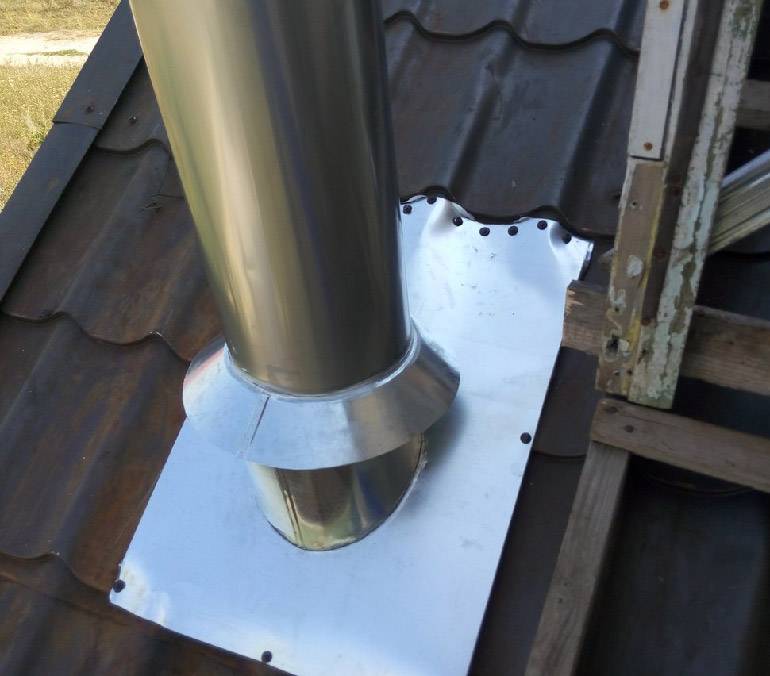

Проход трубы круглого сечения через металлочерепицу

Если кровельный проходной узел необходимо сделать круглого сечения, то применяют кровельную проходку, которая обеспечивает необходимую герметичность в местах соединения дымохода с кровлей. Кровельные проходки служат для обустройства прохода антенн, мачт, вентиляций, дымоходов и электрических выходов и применимы для многих видов кровельных материалов. Основание кровельной проходки выполнено из листа стали, с которым герметично соединен колпак. Через отверстие в колпаке и осуществляется проход сэндвич трубы через металлочерепицу.

Проходки изготавливают из силикона или EPDM резины. Эти материалы имеют широкий рабочий температурный интервал от -74 до +260 градусов.

Для монтажа трубы через кровельную проходку проделывают в ней отверстие на 20% меньше диаметра трубы. Натягивают проходку на трубу с использованием, например, раствора хозяйственного мыла. Уплотнитель прижимают к кровельному материалу, и он принимает необходимую форму поверхности кровли. Под фланец наносят герметик и крепят кровельными саморезами с примерным шагом 35 мм.

Во многих случаях сэндвич труба является хорошей альтернативой кирпичному дымоходу. Она состоит из двух труб различного диаметра, между которыми находится теплоизоляционный материал из базальтовой ваты. Монтаж, эксплуатационные характеристики и срок службы делают использование сэндвич трубы для отхода горючих веществ выгодным предприятием на сегодняшний день. Труба защищена от сильного перегрева внешней стенки и накопления конденсата.

Необходимо учитывать, что при обустройстве дымохода, произведенная крышная разделка своими руками должна быть выполнена в соответствии со всеми строительными нормами и правилами. Если вы не уверены в своих силах или у вас недостаточно навыков и опыта в данном виде работы – поручите работу профессионалам.

Какие материалы требуются для обеспечения безопасности от возгорания?

Для создания наилучшей защиты кровли от огня, нужно использовать различные штукатурные и каркасные средства высокого качества. Эти материалы сильно влияют на уровень огнестойкости деревянного сооружения. Самыми предпочтительными становятся:

Теплоизоляционная штукатурка; гипсоволокнистым плиткам.
Определённой минеральной вате.
Эти материалы используют для улучшения огнестойкости деревянных компонентов помещения.

Независимо от разновидности применяемых веществ, должна осуществляться проверка всех качеств кровли. Речь идет об анализе, проводимом сотрудниками МЧС и определённой независимой организацией.

Дымоход и его проход через крышу

Дымоход на крыше

Когда речь заходит об узлах прохода через кровлю, то неплохо было бы прислушаться к мнению специалистов. Инженеры и кровельщики-профессионалы в некоторых моментах имеют разное мнение.

Одни считают, что проходки для кровли должны быть расположены на очень близком расстоянии от конька. В результате, основная часть трубы остается вне зоны холода. Как следствие, предотвращается образование конденсата и исключается возможность его проникновения в середину систем дымохода.

Другие рекомендуют другой вариант, когда выполнение прохода дымохода производится через конек кровли. Такой подход делает проще выполнение работ, связанных с изготовлением узла, где происходит примыкание трубы к перекрытию.

Такой способ исключает образование в зимнюю пору снежных карманов, а это значительно уменьшает возможность протечки воды в местах примыкания кровли.

Защитить дымоход от осадков помогают специальные зонты, которые выполнены из материала кровельного покрытия.

Наиболее проблемным узлом прохода трубы через крышу является выход трубы с утеплением, когда вид конструкции напоминает «слоеный пирог». При использовании такой конструкции выводить трубу через дымоход нужно с помощью отдельного короба.

Проход дымохода через кровлю может быть конструктивно разным. Многое определяет материал, из которого изготовляется дымоход, а также форма его сечения, которая может быть:

прямоугольной,
круглой,
овальной,
квадратной.

В случае, когда труба проходит через перекрытие, то необходимо обратить внимание на качественное выполнение гидроизоляции кровли. Делается это так

Вокруг дымохода устраивается фартук, выполнить который для трубы с квадратным или прямоугольным сечением можно из кровельного материала. Наружные стенки выкладывают из кирпича или используют эластичную ленту с клеящим слоем по краю, основа которой состоит из свинца и алюминия. Когда делают проход трубы через кровлю, один конец ленты приклеивается к кровле, а другой – к трубе. Затем верхнюю часть ленты прижимают металлической планкой и закрепляют, используя термостойкие дюбеля

Делается это так. Вокруг дымохода устраивается фартук, выполнить который для трубы с квадратным или прямоугольным сечением можно из кровельного материала. Наружные стенки выкладывают из кирпича или используют эластичную ленту с клеящим слоем по краю, основа которой состоит из свинца и алюминия. Когда делают проход трубы через кровлю, один конец ленты приклеивается к кровле, а другой – к трубе. Затем верхнюю часть ленты прижимают металлической планкой и закрепляют, используя термостойкие дюбеля.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Какие задачи решает кровельная проходка?

Для определения назначения таких дополнений кровельного пирога стоит обратиться к функции самой крыши. Она должна защищать дом от осадков и других внешних воздействий, сохраняя при этом оптимальные показатели тепло-, шумо- и гидроизоляции. Наличие отверстий и щелей в кровле не допускается, поэтому коммуникации, проходящие через крышу, должны тщательным образом герметизироваться в местах контакта с отделочным материалом и силовой конструкцией. В свою очередь, проходка кровельная изначально создает минимум свободного пространства, которое не используется в инженерных целях. В то же время она способствует эффективному выведению дыма и воздуха, оберегая и материалы крыши от теплового воздействия. Вентиляционные системы, к слову, нередко приводят к образованию конденсата в местах вывода воздушных потоков. Специальные узлы для таких каналов препятствуют процессам капельного образования, отводя влагу наружу.

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

заделать края жаростойким теплоизоляционным материалом;
закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
со стороны комнаты зашить металлическим листом;
образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

Можно вывести через потолок кирпичную трубу без специальной проходки

Заключение

К рассмотрению вопросов дополнительного оснащения кровли следует подходить еще на этапе проектирования крыши. В самой конструкции можно предусмотреть технические условия и для прохождения коммуникационного канала, и для установки узла. Например, широкая проходка кровельная для вентиляции может потребовать дополнительного закрепления в области стропил. Но эта возможность не всегда допускается в готовых сооружениях. Также не стоит экономить и отказываться от современных предложений изготовителей проходок. Те же автоматизированные модели избавят от множества хлопот в процессе эксплуатации установки. Например, последние версии таких узлов позволяют программно настраивать управление клапаном – так, что он будет автоматически подбирать режимы работы в зависимости от сезона и температурных амплитуд. Впрочем, и простые установки без клапанов исключать не стоит, если планируется эксплуатация в теплом регионе.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.

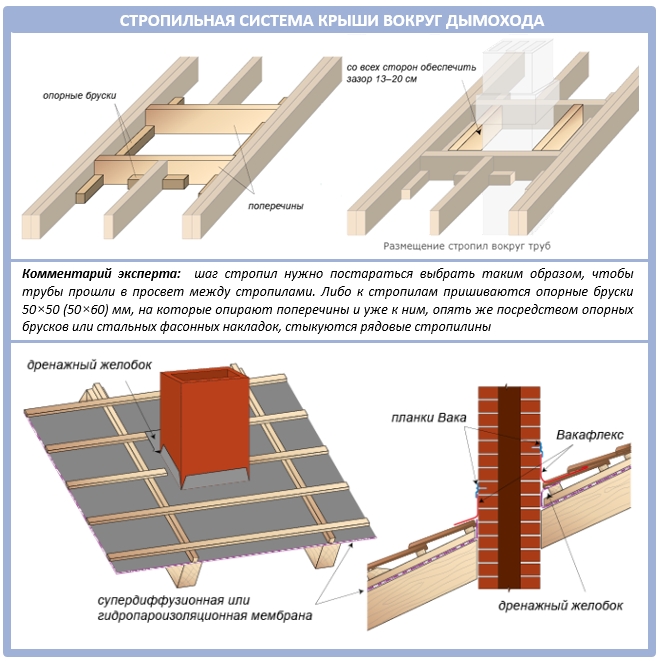

Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора. На крыше из профнастила намечают контур трубы с помощью перманентного маркера

Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх. В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
