Проход дымохода через деревянное перекрытие

Функции разделки

Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.

При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.

Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.

Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.

При правильно выполненной разделке ни одна капля осадков не попадает в помещение

Требования к дымоходам

для транзитных участков или коллекторов систем вентиляции, жилых, общественных, административно-бытовых и производственных зданий; г. для прокладки в пределах помещений для вентиляционного оборудования, а также в технических этажах, чердаках, подвалах и подпольях.

7.11.5 Воздуховоды из материалов горючих П допускается предусматривать в одноэтажных зданиях для СНиП 41-01), жилых, общественных, административно-бытовых и производственных помещений категории Д, кроме систем, указанных в 7.11.4 а), б) и г) и помещений с массовым пребыванием людей.

7.11.6 Воздуховоды из горючих материалов допускается предусматривать в пределах обслуживаемых помещений, кроме воздуховодов, указанных в 7.11.4. Гибкие вставки и отводы из горючих материалов в воздуховодах систем, обслуживающих и проходящих через помещения категории Д, допускается проектировать, если длина их составляет не более 10 % длины воздуховодов из материалов горючих П и не более 5 % — для воздуховодов из негорючих материалов. Гибкие вставки у вентиляторов, кроме систем, указанных в 7.11.4 а) и б), допускается проектировать из горючих материалов.

10.7 Выбросы от систем вытяжной вентиляции следует, как правило, проектировать отдельными, если хотя бы в одной из труб или шахт возможно отложение горючих веществ или если при смешении выбросов возможно образование взрывоопасных смесей. Допускается соединение в одну трубу или шахту таких выбросов, предусматривая вертикальные разделки с пределом огнестойкости 0,5 ч от места присоединения каждого воздуховода до устья.

ИЗ ПРАВИЛ ПОЖАРНОЙ БЕЗОПАСНОСТИ В РОССИЙСКОЙ ФЕДЕРАЦИИ (ППБ 01-03)

……. 67. Очищать дымоходы и печи от сажи необходимо перед началом, а также в течение всего отопительного сезона не реже: одного раза в три месяца для отопительных печей; одного раза в два месяца для печей и очагов непрерывного действия; одного раза в месяц для кухонных плит и других печей непрерывной (долговременной) топки. …….

ОБ ОЦИНКОВАННЫХ ТРУБАХ Почему-то иногда считают, что оцинкованные трубы хорошо использовать в системах дымоудаления. Но вообще-то делать это нельзя. Причина в том, что под действием температур, характерных для систем отопления, происходит реакция Zn + H2O = ZnO + H2. Проще говоря, уничтожается слой цинка, а в трубах скапливается водород, мешающий системе нормально функционировать. Также необходимо учитывать, что оцинкованные трубы нельзя использовать в системах теплоснабжения по причине разрушения цинкового покрытия при воздействии высоких температур. Оцинкованную сталь используют только для внешнего контура дымоходов сэндвичей. Изготавливать вытяжные зонты над тепло-агрегатами и контур дымохода, несущий термическую нагрузку, из оцинковки нельзя, т.к. при сильном нагреве она выделяют окислы цинка очень вредные для здоровья.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

• Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
• В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

проход дымохода через деревянное перекрытие

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

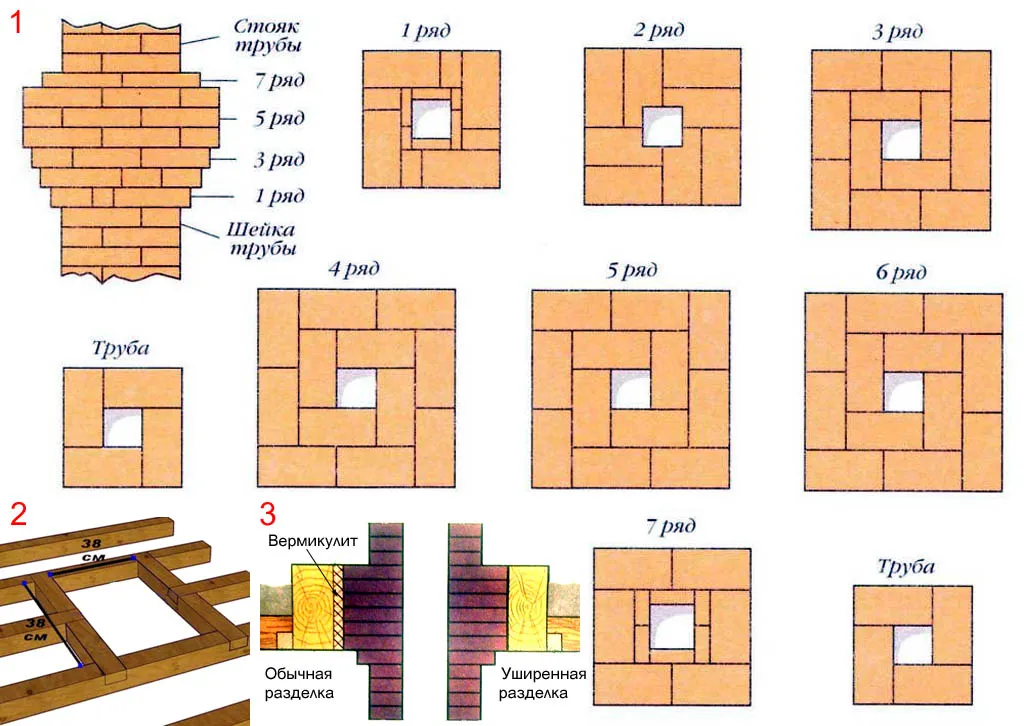

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

Варианты прохода дымохода через кровлю

При проходе возле деревянных стропил, древесина обрабатывается антипиреновыми пропитками

Чтобы вывести дымоход через крышу, нужно в ней проделать отверстие. Для кирпичной трубы его диаметр должен на 0,25 м превышать диаметр дымохода. Если кровля сделана из негорючего материала (например, асбестоцементного шифера), показатель допустимо уменьшить на 3-5 см.

Если крыша обложена черепицей, при устройстве проходки потребуется установить добавочный конструктивный элемент из стропил и обрешетки. Деревянные части надо обработать пропиткой, предупреждающей возгорание, и изолировать огнестойким материалом – подойдет, например, мягкая минеральная вата. Под трубку, находящуюся рядом с коньковой балкой, подводят предохранительный фартук. Если она удалена от конька, фартук с одного бока заводится на дымоходную конструкцию, а с другого прячется под кровлю.

Как выбирают размеры гильз

Когда надо выбрать подходящий размер гильз и определить размер выступа гильзы на поверхность перекрытий или стены, потолка,

учитывают следующие особенности:

гильзы над поверхностью перекрытия будет равен пятидесяти миллиметрам в таких помещениях, где возможен перелив воды больше, чем отметка покрытия пола. Таким помещением может стать комната для приема душа, в которой должна быть проведена гидроизоляция пола. Зазор между гильзой и трубой должен быть заделан водонепроницаемым материалом.

нужно делать очень большим выступ гильзы во всех ситуациях. Стоимость гильзы зависит от ее длины, а значит, и стоимость установки будет меньше, если гильза короче.

монтажных работ и длина гильзы напрямую связаны между собой. Если монтаж осуществляется скрытым способом, то гильзу можно применить более короткую. Если используется открытый способ монтажа, то гильза должна иметь адекватный размер, чтобы не испортить внешний вид помещения.

между трубой и гильзой должно быть удобным, чтобы качественно проложить уплотнитель в щели. Окружность гильзы должна соответствовать диаметру трубы, расположенной в ней так, чтобы можно было свободно извлечь часть конструкции при поломке.

Особенности применения гильз, в зависимости от их материала и материала конструкции.

Важно! Специалисты советуют применять для гильз куски труб из полимера и стали, а в качестве гидроизоляционного материала рубероид. Чтобы правильно выбрать материал гильз, стоит учесть материал, из которого построено здание

Для железобетонной конструкции подойдут гильзы из стали. Они легко поддаются бетонированию прямо на заводе, где изготавливаются панели для перекрытий и стен, либо в процессе прокладки трубопровода с помощью специальной опалубки

Чтобы правильно выбрать материал гильз, стоит учесть материал, из которого построено здание. Для железобетонной конструкции подойдут гильзы из стали. Они легко поддаются бетонированию прямо на заводе, где изготавливаются панели для перекрытий и стен, либо в процессе прокладки трубопровода с помощью специальной опалубки.

Внутреннюю поверхность гильзы из стали затачивают от заусенцев, об которые можно повредить трубы из полимерного материала, наличие шероховатостей опасно для трубопроводной системы, работающей под напором.

Края на стальных гильзах развальцовывают, то есть выгибают во внешнюю сторону, удаляя с поверхности заусенцы.

Гильзы из полимерных материалов имеют низкий уровень адгезии с раствором из цемента. Гильзы в элементах из дерева и полимера герметично заделывают, применяя специальные технологии.

Рубероид не подходит в качестве материала для гильз, так как в нем есть элементы нефти, а это вещество ни в коем случае не может контактировать с трубами из полимера. Материал, из которого сделана гильза, должен препятствовать распространению огня из помещения в помещение.

Для предотвращения пожаров, которые могут усугубить полимерные трубы, устанавливают отсекатели огня в виде высокопрочного кожуха либо манжета, имеющего в составе вспучивающиеся элементы. При нагревании компоненты расширяются, заполняя собой полость внутри и снаружи трубы. Муфты против пожара монтируют в местах, где трубопровод пересекается со стенами, перекрытиями.

Когда трубопроводы пересекают фундаменты строений, нужно соблюдать требования, которые предотвратят попадание в подвал подземных вод. При этом необходимо учесть процесс усадки канализационной системы и фундамента.  Следует обработать зазор между гильзами и трубами с помощью мастики, герметика, при этом наружное сечение гильзы должно быть больше того же параметра трубы на двадцать сантиметров (по СНиП 478-80).

Трубы канализации и водопровода при переходе через перекрытия тоже прячут в футляры, предназначенные для защиты. Место между футляром и бетонным перекрытием заливают цементом. Если перегородки деревянные, то пространство заливают при помощи асбеста.

Чтобы компенсировать изменения трубы при перепадах температуры горизонтальных водопроводов из меди, во время прохождения их через стены и потолки применяют скользящую опору. Во время разработки проекта определяют для ни места. В месте, где труба выходит из стены, ставят тройники, угольники, помогающие сохранить расположение водопроводных труб нового помещения вблизи с поверхностью стены.

Подготовительные работы и вывешивание

Если вы хотите подвесить дымоход своими руками и не прибегая к помощи мастера, необходимо точно знать, с чего нужно начинать. Для этого, мы рекомендуем вам воспользоваться следующими инструкциями и руководствами, представленными в текущем разделе:

На первом этапе, необходимо определиться с тем, в каком месте вы планируете подвесить дымоход
При этом во внимание берётся и то, если ли у вас старая труба;
Если имеется старый дымоход, необходимо произвести его тщательный анализ и выяснить, что лучше, полностью демонтировать и начинать строительство с нуля или же привести в порядок старую конструкцию. Однако делать это можно только в том случае, если повреждения дымоходной вытяжки не являются очень серьёзными и существенными;
Перед началом монтажа, необходимо обратить особое внимание на то, в каком состоянии находятся перекрытия и стены дома
Если они очень старые, ненадежные, необходимо произвести их предварительное усиление

Это очень важно, поскольку кирпичный дымоход имеет очень большую массу и для него даже требуется отдельный фундамент;
Напоследок, убедитесь в том, что для возведения конструкции определённой формы, габаритов, вам хватит свободного пространства.

Важно подвесить дымоход правильно и с соблюдением всех норм и требований со стороны безопасности и согласно пожарному кодексу. Также, важно учитывать и то, из каких материалов вы планируете собирать такой дымоход, они должны быть качественными и огнеупорными, каждый кирпичи проходит обязательную сортировку, не предмет наличия сколов, трещин и других серьёзных повреждений

Такие кирпичи сразу же необходимо забраковать и отсеять. Для сцепления также используется особый раствор или мастика с добавлением глины. Для возведения и постройки трубы, необходима вытяжка, а также не помещает индивидуальная консультация у печника.

Монтаж кирпичного дымохода на следующем этапе – это вывешивание трубы в необходимом месте. Вывешивание выполняется в том случае, если вы собираетесь укладывать заново только сам очаг, а трубу дымохода после ряда доработок, собираетесь подвесить на её исходное место.

Отверстие в плите перекрытия под … Отверстие в плите перекрытия под … Узел прохода вентиляции через кровлю … Как сделать правильный дымоход для …

Для того, чтобы сделать всё правильно, рекомендуем подробней ознакомиться со следующими правилами и последовательностью выполняемых действий:

1. Первый вариант – это работа со старой трубой на втором этаже дома. В этом случае, в дымоходе (кирпичной кладке) проделывается два отверстия, через них пускаются два брусчатых элементов, сечение которых составляет сто на сто миллиметров и не менее. После того как бруски запущенны вовнутрь они поджимаются посредством клиньев. Теперь можно приступать ко всем работам и частично разбирать и собирать трубу, находясь на первом этаже. Если места на этом промежутке будет достаточно, вы вполне сможет осуществлять удобную работу без стеснения движений;
2. Второй вариант – это подвешивание дымохода на потолочное перекрытие на первом этаже дома. Этот вариант идеально подходит для тех, кто хочет отложить это действие и работы напоследок. Также в данном случае работать проще и ещё более удобно, чем в первом случае. Весь процесс включает в себя два основных этапа. Первый – это необходимость выполнения фиксации дымохода на втором этаже дома, при этом, закрепление производится ближе к уровню напольного перекрытия. Все действия в этом случае производятся по инструкциям, описанным в первом варианте. Брусья, которые вгоняются вовнутрь трубы, должны упираться прямо в пол, также их необходимо дополнить подкладками и забивать между ними клинки. Таким образом, вы можете быть уверенны в том, что по окончанию работ вы сможете быстро и без проблем удалить эти бруски, и они не останутся в дымоходе. Для того, чтобы бруски прошли вовнутрь трубы, нужно проделать два отверстия в конструкции или же просто выполнить частичный демонтаж нескольких кирпичей, что к слову, сделать легче и быстрее, чем сверлить и орудовать различными инструментами. Для проделывания отверстия в кирпичной кладке, вам потребуется перфоратор или зубило. Для устранения кладочного состава, можно воспользоваться простой ножовкой.

Пожаробезопасность

Последствия неправильного монтажа дымохода, проходящего через кровлю

Система стропил, а также паро- и гидроизоляционные прослойки кровли способны оплавляться или воспламеняться при нагревании. Чтобы закрыть компоненты, уязвимые к действию огня, по периметру дыры монтируют защитный короб из брусочка дерева, обработанного антигорючими и антигнилостными составами. Его устанавливают с наружной стороны на одном уровне с обрешеткой. По периметру нужно закрепить изоляционные прослойки. Полотно надрезают крестом и заворачивают внутрь треугольники. Закрепляется материал скобами или крупными гвоздями. Для герметизации места стыка можно обработать специальным составом.

Прохождение трубы через крышу предполагает изоляцию дымохода от температурного воздействия: для этого соответствующие участки надо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещено применять детали, не обладающие термостойкостью.

Особенности установки металлической печи

Исходя из этих качеств определяется место установки металлических обогревателей:

• Если агрегат оснащен варочной панелью – его место на кухне.
• Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
• Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
• Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

От чего зависит выбор конструкции узла прохода

Труба из нержавейки, обложенная кирпичом, утепленная минватой

Какой будет итоговая конструкция прохода, определяется несколькими факторами. На конечное решение оказывают влияние эксплуатационные характеристики отопительного агрегата и самой кровли.

Материал дымоотводящей трубы

Чаще всего эти конструкции изготавливаются из огнеупорного кирпича, нержавейки и других металлов. Реже встречаются керамические и асбестоцементные дымоходы. Используемые материалы предъявляют те или иные требования к выбору формы узла.

Температура сгорания топлива

Разные типы топлива сгорают при разной температуре. Это влияет на выбираемое сырье. К примеру, если используется твердое горючее (дрова, торфяные брикеты, спрессованные угольки), нельзя устанавливать металлическую трубу.

Наружная отделка дымохода

Обычно практикуется обкладка трубы кирпичом или покрытие штукатуркой. Способ отделки оказывает влияние на конструкцию узла, так как дымоход, обложенный декоративным кирпичом, более тяжелый.

Вид кровельного покрытия

Выгоднее строить конфигурацию с сечением, имеющим форму прямоугольника или квадрата. Для таких вариантов выпускаются готовые доборные компоненты, применяемые при обустройстве смыкания с кровлей.

Устройство дымохода в деревянном доме

Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал	Описание
Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал	Описание
Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт, который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;

монтаж готового или самостоятельного изготовленного защитного кожуха;

финишная прокладка теплозащиты.

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

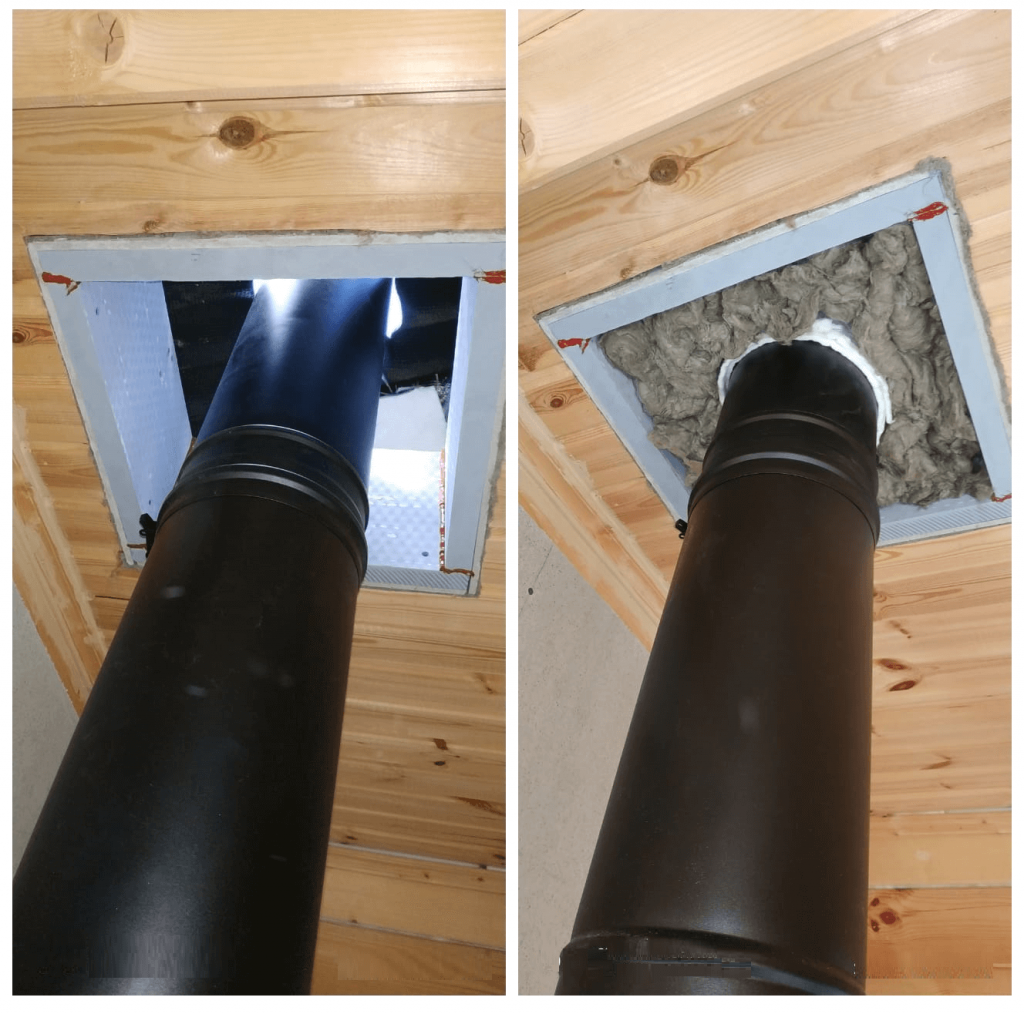

1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

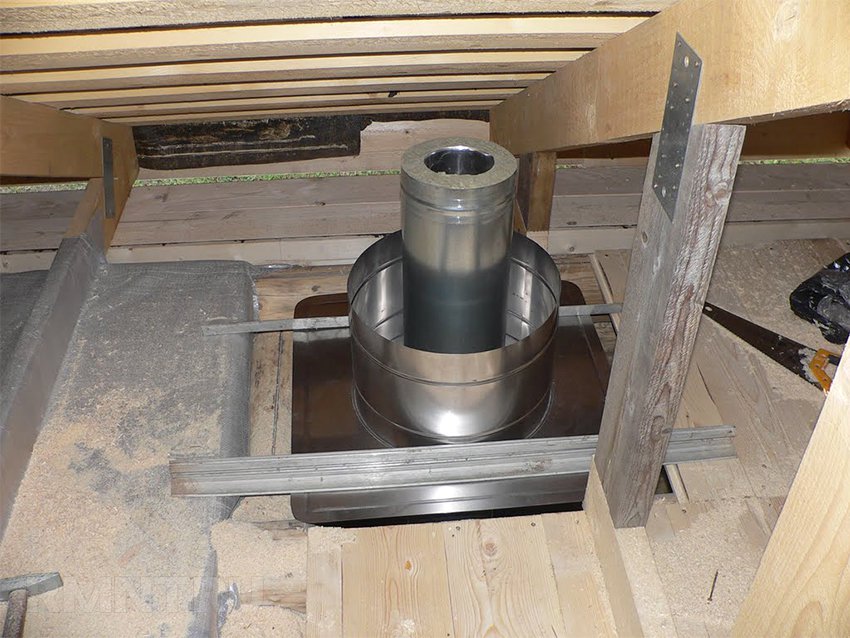

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

1. Проходное устройство обеспечивает безопасный проход дымохода через перекрытия, стену или крышу.

2. Несмотря на то, что труба будет утеплена, она обязательно нагреется до высокой температуры. Поэтому необходимо сделать 26 сантиметровый вырез от диаметра внутренней трубы. Итоговый размер проема равен диаметру трубы по внутреннему контуру + 52см. Можно использовать лобзик или бензопилу. По периметру получившегося проема выкладывается негорючий материал Суперсил. Следом за ним — короб из негорючего материала Суперизол. Пример короба на изображении ниже.

3. Короб собирается из нескольких составных частей. Затем по углам части скрепляются саморезами или герметиком. Стоит отметить, что нельзя допустить касания саморезов и дерева, так как они передают тепло. Идеальным можно считать установку без саморезов.

4. Труба вставляется во фланец и продевается в проходное устройство. Отверстие снизу закрывается фланцем. Он представляет собой лист металла, в котором заранее вырезано отверстие под диаметр трубы. Нельзя забывать, что поверхность фланца нужно изолировать от деревянной поверхности потолка.

5. Далее пространство внутри короба набивают базальтовой ватой. И закрывают сверху фланцем.

6. Таким образом, безопасное потолочно-проходное устройство состоит из: Суперсила по всему периметру, короба из Суперизола, базальтовой ваты, самой трубы.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие

Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой

Куда выводить

Это зависит от возможностей и расположения котла или камина. О печах мы речь вести не будем, так как для них все же применяется классический вариант – через крышу.

• Выводите дымоход через крышу, если он проходит на расстоянии от мансардных окон и не попадает в конек крыши. Идеальное место – рядом с коньком. Прохождение через несущую балку нецелесообразно, так как ее приходится подпилить – это создает угрозу целостности крыши.
• Вывод через стену возможен, если ваше отопительное устройство находится недалеко от стены. Для котлов открытого горения максимальная длина горизонтального отрезка составляет 1 м. Для коаксиальных дымоходов максимальная длина указана в паспорте котла.
