Проект каркасного дома 6х6: одноэтажного, двухэтажного с мансардой

Проекты одноэтажных и двухэтажных дачных домов

Дом 6х8

Дачный дом из пеноблоков с такими параметрами — довольно востребованный проект. Такой компактный домик не займет на участке много места, а сэкономленную полезную площадь можно будет отдать под грядки с овощами и ягодами. Как правило, проекты домов площадью 6х8 отличаются простотой конструкции, отсутствие «наворотов» и декоративных излишеств. Такие элементы как терраса, мансарда, балконы, эркеры и прочие в данном случае используются редко из-за необходимости экономии площади.

Но несмотря на небольшие размеры на площади 48 м2 можно обустроить вполне комфортное для жизни пространство. И современные разработчики придумали множество проектов таких небольших домиков из пеноблока, в которых предусмотрены все необходимые функциональные помещения. Как будет выглядеть пристройка к деревянному дому из пеноблоков, можно увидеть на фото по этой ссылке.

Видео: планировка по чертежам и строительство дома

На видео – дачный дом из пеноблоков 6х8:

Такое строение может быть выполнено в разных архитектурных решениях, из-за чего стоимость постройки может существенно различаться. Поэтому выбирайте проект, исходя, в том числе и из соображений финансовых. Если вы строите одноэтажный дом, но планируете впоследствии надстраивать мансарду или второй этаж, заранее заложите необходимый уровень нагрузки в фундамент.

Размером 8х12

Дом из пеноблоков с такими параметрами — современное и выгодное решение жилищного вопроса. На приличных размеров площади может с комфортом разместиться большая семья: здесь хватит места и для личных помещений, и для общих, и для хозяйственных. Возможно вам также будет интересно узнать о том, как пристроить к дому пристройку из пеноблоков.

Дом 8х12 из пеноблоков обойдется гораздо дешевле кирпичного, а по теплоизолирующим свойствам будет даже его превосходить.

Экологичность пеноблоков не подлежит сомнению, и научно доказана многими проверками. В этом плане блоки превосходят кирпич, в который частенько добавляют различные подозрительные, не внушающие доверия добавки. А вот какой фундамент нужен для дома из пеноблоков, и как его правильно сделать, поможет понять данная статья.

В доме из пеноблоков 8х12 можно обустроить вполне комфортную жизнь. Материал позволяет сохранять в помещениях прекрасный микроклимат, стены дышат.

Типовые проекты домов 8х12 из пеноблоков разрабатываются с учетом климатических зон и особенностей грунта в данных местностях. Такое строение содержит все необходимые функциональные помещения. Обычно это:

спальни (до трех отдельных комнат);
большой общий зал-гостиная;
удобная просторная кухня;
санузел;
подсобка-кладовка.

Размером 6х6

Такой дом получится очень уютным благодаря своей компактности. Он идеально подойдет для небольшой семьи или одного человека.

Тщательно выбирайте проект такого домика, так как на ограниченной его площади важно предусмотреть все необходимые помещения

Методика проведения работ

Если для себя вы тоже выбрали дачный домик эконом-класса, как и многие современные потребители, то на следующем этапе можно подготовить клееный брус. Лучше всего использовать тот, что имеет квадратное сечение со стороной 150 мм. Достаточная ширина фундамента составит 25 см.

Под террасой будут располагаться четыре опоры, которые углубляются на 60 см. Их высота остается такой же, как и высота основного фундамента. Столбы должны быть квадратными, их сторона составляет 25 см. Так как вам известны геометрические размеры дома, можно определить потребность в материалах для заливки. Таким образом, объем фундамента можно рассчитать по следующей формуле: П*Ш*В + 4Ш*Ш*В = V. В ней периметр основания обозначается буквой П, ширина обозначена соответствующей буквой, как и высота.

Для того чтобы определить объем, необходимо осуществить следующие подсчеты: 20*0,25*0,8 + 4*0,25*0,25*0,8. Это позволит получить значение, равное 4,2 м3. Дачный домик 6х4 с мансардой, проект которого представлен в статье, выстраивается по определенному алгоритму. На первом этапе на дно траншеи необходимо уложить песчано-щебеночную подушку, толщина которой составит 20 см. Это четвёртая часть объёма. Щебня на такую подготовку понадобится 1 м3, тогда как объем бетона составляет 3,5 м3. Бетон будет заполнять пространство между щебнем.

Если заказывать готовый раствор, то просчитывать ничего не нужно. Когда замешивание осуществляется самостоятельно, количество цемента должно быть взято с учетом марки смеси. Таким образом, на кубический метр бетона понадобится 469 кг цемента марки М450. Используя цемент марки М200, на кубический метр бетона вы потратите 241 кг.

Проект дачного дома 6 н. На общем фундаменте

Проекты дачных домов с верандой есть небольшой площади: самые маленькие имеют размеры 6*4 метра, причем веранда занимает 2 метра по длинной стороне, а собственно дом — 4*4 метра или 16 квадратных метров (с учетом толщины стен и того меньше).

Проект дачного дома 6*4 с верандой и санузлом

Представленный выше проект предусматривает зимнее использование дачи. Для сохранения тепла в домике, есть вход через тамбур. Вход через веранду может использоваться в летнее время. Хорош он и тем, что есть в нем санузел — небольшая душевая кабинка, с умывальников и унитазом. Если канализации на даче нет, можно рассмотреть вариант биотуалета.

Еще один вариант — одна комната, в которой отведено место под несколько кухонных шкафчиков и плиту, стоит небольшой обеденный стол и есть спальное место. Такая планировка идеальна для проживания одного человека. Неплохо в ней себя будут чувствовать двое. В данном варианте санузла нет, так что придется строить туалет отдельно.

Проект маленького дачного дома с верандой под общей крышей

Планировка дачного дома маленькой площади (до 40 метров) совсем проста: обычно это две комнаты, первая из которых используется как кухня и столовая одновременно. Чаще всего она является проходной. Вторая комната жилая. Более-менее комфортно разместить тут можно два спальных места. Так что проекты дачных домов с мансардой 6*4 метра рассчитаны на проживание 1-2 человек.

Проект дачного дома с санузлом и открытой террасой под односкатной крышей

Если бюджет строительства сильно ограничен, рассмотреть проекты дачных домов с односкатной крышей. Они непривычны для нашей станы, но стоимость кровли при небольшой площади намного меньше. Только надо выбрать правильный угол уклона кровли (с учетом величины снежного покрова).

Дачный дом с зарытой зимней верандой 8*8 метров, проект с планировкой

Дачный дом средних размеров представлен на фото выше. Проект интересен тем, что веранда тут изначально «зимняя», застекленная. Большинство обладателей открытых веранд приходят к необходимости ее застеклить, а для приятного времяпровождения на воздухе построить беседку . В данном проекте веранда является продолжением гостиной, но тут может быть установлена перегородка. В общем и целом, удобный и комфортный дом с традиционной планировкой, все комнаты отдельные, есть санузел, выгороженный коридор. Все условия для круглогодичного проживания.

Структура мансардной крыши

Несмотря на размеры домов, мансарда обустраивается одинаковым образом. Мансарда – жилое помещение, которое напрямую ограждает от улицы и выполняет функцию стен и крыши одновременно.

Структура мансардной крыши

Структура у мансардной крыши следующая (от кровли к помещению):

кровля (черепица, профнастил и т.д.);
контробрешетка и обрешетка, которые ориентированы друг к другу перпендикулярно. Необходимы для осуществления вентиляции под кровлей и обеспечения его прочности;
паропроницаемая пленка;
система стропил и утеплительный материал на одном уровне. В качестве утеплителя часто используют минеральную вату;
пароизоляционный слой, который защищает утеплитель от попадания влаги;
декоративная отделка (вагонка, блок-хаус, гипсокартон и т.п.).

Для стропил отбирают брус в 150 мм, а для нижней обрешетки доски 20-22 мм.

Стоит отметить, что на мансардной крыше будут отчетливо слышны удары капель дождя об кровлю, если она выполнена из профнастила.

Намного ли дешевле делать мансардный этаж вместо полного второго?

155-001-Л

Полносветный этаж;
Мансардный этаж, высота стены у свеса 500 мм;
Мансардный этаж, высота стены у свеса 1000 мм;
Мансардный этаж, высота стены у свеса 1500 мм;
Мансардный этаж, высота стены у свеса 2000 мм;

Высота стены у свеса кровли	Объем кладки (пеноблок 400 мм)	Площадь фасада
500 мм	22,51 м3	56,28 м2
1000 мм	29,14 м3	72,85 м2
1500 мм	37,86 м3	94,64 м2
2000 мм	45,66 м3	114,14 м2
3000 мм (полносветный этаж)	72,84 м3	182,10 м2

( стоимость работ и материалов может значительно отличаться и зависит от региона строительства )

Материалы	Цена, руб.	Ед.изм.
Пеноблок	3500	м3
Базальтовый утеплитель, 100 мм	2700 / 270	м3 / м2

Работы	Цена, руб.	Ед.изм.
Кладка пеноблоков	1900	м3
Монтаж утеплителя, штукатурка, покраска	800	м2

Выбор бюджетного материала для строительства

Соотношение цены и качества строительных материалов обдумывает большинство хозяев будущего коттеджа, особенно если бюджет ограничен.

Для строительства используют:

пенобетонные блоки;
газобетон;
клееный брус;
СИП-панели;
оцилиндрованное бревно;
кирпич;
арболит.

Каждый из перечисленных материалов имеет свои преимущества и слабые стороны. Дизайн сооружения зависит от того, из чего оно построено: канадский, альпийский стили выполняются из бревен, которые предварительно следует оцилиндровать, средневековую стилистику воссоздают исключительно из кирпича, как и готику. Для конструктивизма, кубизма, греческого варианта подойдут пеноблоки, а дом в экологическом, кантри и японском стиле часто строят из клееного бруса.

Пенобетон

Блоки пористого ячеистого бетона обладают малым весом, высокими теплоизоляционными свойствами, пониженной гигроскопичностью, долговечностью. Материал устойчив к воздействию огня, через него легко проложить любые коммуникации, проделав необходимые отверстия путем штробления. Дом из пеноблоков, газоблоков строится очень быстро, а цена квадратного метра стены выходит на 25-35% дешевле, чем выполненной из кирпича. Сильно утеплять строение не обязательно, как и делать чрезмерно тяжелый фундамент.

К недостаткам материала относят пористость, усложняющую монтирование креплений, длительный период усадки готовой конструкции. Бетонные стены нуждаются в армировании, они некрасиво выглядят без отделки специальной краской, штукатуркой.

Брус

Профилированные брусовые конструкции подвергаются самым минимальным деформациям по винтовой линии – материал не коробится, готовый домик не требуется конопатить, хватит уплотнительных прокладок. Усадка здесь самая минимальная, потому строительство удастся выполнить в самые короткие сроки. Отделка также не обязательна – стенки выйдут гладкими.

Минусы бруса в том, что все детали сооружения необходимо периодически обрабатывать антисептическими составами, а для круглогодичного проживания желательно обшить конструкцию изнутри вагонкой либо другим подобным материалом.

Каркасно-щитовой дом или СИП-панель

Каркасно-щитовой вариант и постройка из СИП-панелей – это два разных способа строительства. Каркасный домик строится относительно долго, ему требуется ленточный фундамент, а его каркас не слишком прочен, так как детали соединяются между собой точечно. Конструкцию из СИП-панелей иногда возводят за считанные дни, элементы строения связаны друг с другом достаточно жестко, а облицовка с утеплителем – по всей поверхности. Фундамент подойдет столбчатый либо свайный.

Стоимость постройки из панелей СИП высока, но и качество выходит соответствующее. Такой домик прослужит до ста лет, тогда как каркасный – максимум 35-45

Основной недостаток СИП-панелей – низкая воздухопроницаемость, потому устройство принудительной вентиляции здесь наиболее важно

Кирпич

Кирпичный дом экологичен, прочен, надежен. Строится он сравнительно быстро – ждать усадки материала не требуется. Кирпич не гниет, не повреждается жучкам, плесенью, потому обработки антисептиком не требует. Тепло в таком домике сохраняется отлично, постройка влагонепроницаемая, пожаробезопасная, имеет эстетичный внешний вид.

Минусы сооружения в цене строительства – кладка кирпича, его стоимость достаточно велика и расходы возрастают с увеличением этажности. Устройство максимально прочного фундамента из высококачественного бетона также необходимо, так как кирпич очень тяжелый материал.

Возведение фундамента

Дачные домики эконом-класса сегодня очень популярны среди потребителей. Если вы тоже решили возвести такое здание, то можно подготовить проект самостоятельно или доверить это дело специалистам. Согласно тому проекту, который рассматривается в статье, к основной постройке примыкает терраса. Строение можно будет использовать периодически, и в зимний период тоже.

Для того чтобы избежать теплопотерь, рекомендуется установить ленточный фундамент. Под террасой его может и не быть, ведь там по проекту располагаются столбы. Так как стены выполняются из клееного бруса, они не будут обладать высоким весом. Заглублять фундамент до уровня промерзания грунта нет необходимости, ведь посещать домик вы будете всего лишь несколько раз за зиму. По этой причине можно углубиться на 60 см.

Для того чтобы внутри контура фундамента не происходило полное промерзание, необходимо сделать утепление керамзитом, при этом следует учитывать, что высота насыпи не должна быть больше 20 см. Для печи сразу же нужно будет залить основание, оно будет иметь следующие размеры: 100 x 100 x 80 см.

Из пенобетона

Пористый ячеистый бетон обладает массой плюсов:

пониженная гигроскопичность;
повышенная теплоизоляция;
устойчивость к огню;
долгий срок службы;
небольшой вес.

Через пенобетон не возникает проблем в проведении необходимых коммуникаций. Цены на его строительство намного меньше, чем на кирпичный, на 25-35%. Дом из пенобетона не нуждается в усиленном утеплении и сильно тяжелом фундаменте. Минус в пористости, из-за этого сложно монтировать крепления. Готовое здание долгое время дает усадку. Стены надо армировать. Их внутренняя сторона должна быть обязательно качественно обработана. Если их не оштукатурить, либо не оклеить обоями, то поверхность стен будет выглядеть совсем некрасиво.

Планировка дома 6 на 6

При проектировании компактного дома учитывается его назначение. Это может быть загородная дача для летнего отдыха или дом для круглогодичного проживания небольшой семьи. В первом случае в планировке больше места отводится под личные помещения хозяев, а зона дневного пребывания планируется с минимальной площадью. При этом предусматривается достаточно просторная терраса или обустроенная площадка у дома, которая будет служить открытой зоной отдыха.

Если дом с площадью около 36 кв. метров будет использоваться как постоянное жилище, при его проектировании территории дневного пребывания уделяется больше внимания. Кроме того, в круглогодичном доме необходимо предусмотреть место для размещения техпомещений. По возможности в них планируют кладовые и гардеробные, которые помогают сохранять порядок.

Планировка маленького домаИсточник doma-medved.ru

Одноэтажный дом

Одноэтажные строения 6 на 6 идеальны для пожилых людей, а также для молодых семей, у которых еще нет средств для строительства большого частного дома. Преимущества таких домов не только в том, что они недорогие в строительстве, но еще и в том, что они очень экономичны в эксплуатации. Они не требуют больших расходов на отопление и ремонт, к тому же за таким домом совсем несложно ухаживать.

Часто одноэтажные дома 6х6 проектируются по типу квартиры-студии. В них предусмотрено минимум внутренних перегородок и максимум открытого пространства. При таком решении коттедж внутри кажется более просторным и светлым. Но спальня все равно зачастую планируется изолированной. Обязательно изолированным должен быть санузел. Желательно иметь закрытую буферную зону в виде прихожей или небольшого тамбура у входной двери.

Одноэтажный коттедж 6 на 6Источник yandex.ru

Двухэтажный дом

Двухэтажные загородные дома любой площади могут быть мансардными или с полноценным вторым этажом. Обычный и мансардный верхний уровень имеют несколько важнейших отличий:

в обычном этаже больше полезной площади;
мансарду дешевле построить;
кровлю мансарды должны обустраивать высококвалифицированные специалисты;
мансардный этаж добавляет минимум веса к общей конструкции здания.

Стоит отметить, что маленькие дома лучше строить мансардными. В этом случае они получаются более пропорциональными, что благоприятно сказывается как на внешнем облике здания, так и на его конструкционных характеристиках.

Двухэтажный дом 6 на 6, это уже вполне полноценное жилище, в котором может расположиться семья из 2-4 человек. Конечно, в нем нельзя выделить место под дополнительные помещения, такие как кабинет или бильярдная. Но запланировать пару спален и полноценную зону отдыха вполне возможно.

В двухэтажном доме спальные помещения обычно располагают на втором этаже. Если планировка дома 6 на 6 одноэтажного типа предполагает размещение одной спальни рядом с гостиной, то в двухуровневом коттедже спальни составляют отдельную тихую зону второго этажа, предназначенного только для хозяев.

Двухэтажный коттедж 6 на 6Источник dom-team.ru

Необходимо отметить, что в двухэтажном строении часть внутренней площади будет отведена под межэтажную лестницу и лестничные площадки. То есть территория нижнего этажа маленького дома получается значительно меньше. Поэтому если в увеличении жилплощади за счет второго уровня острой необходимости нет, лучше строить простой одноэтажный домик.

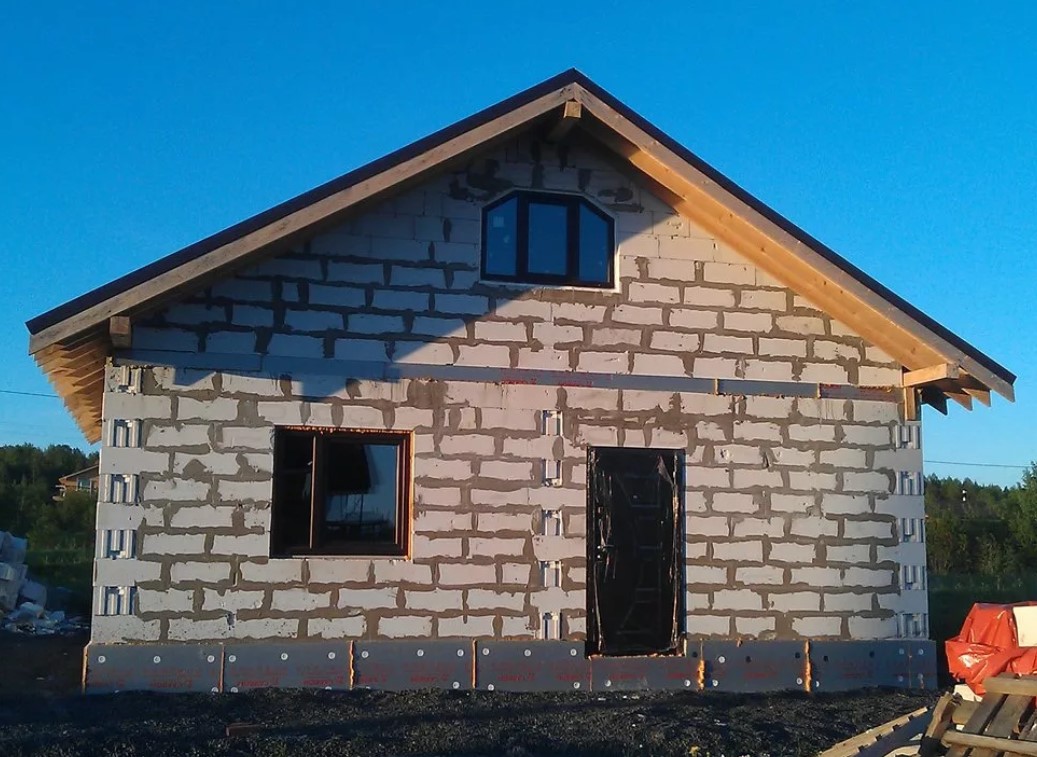

Строительство из пенобетона

Наименования сторон блока

Габаритные размеры (мм)	Масса 1 штуки (кг)	Масса 1м3 (кг)
200x300x600	22	От 580 до 630
100x300x600	11	От 580 до 630
80x300x600	8,5	От 580 до 630
160x300x600	17	От 580 до 630
240x300x600	25	От 580 до 630
200x400x600	28	От 580 до 630
200x200x600	14	От 580 до 630

Таблица основных параметров наиболее популярных размеров пеноблоков

Имея перед глазами такую таблицу, вам не сложно будет подсчитать нужное количество материала для строительства, чтобы осуществить проект дома 6 на 6 из пеноблока. Мы же, в качестве примера, рассмотрим один из множества таких проектов, чтобы вам было понятно, каким образом можно подсчитывать необходимые для кладки пеноблока материалы.

Фундамент

Проектный план дома из пеноблоков 6 на 6м

Наиболее распространённые виды фундаментов для домов из пеноблоков — это свайные (в редких случаях столбчатые) и ленточные (монолитные или сборные)

Мы обратим внимание на наиболее добротный вариант, на монолитную ленту и вкратце разберём принципы её монтажа и необходимое количество материалов для заливки. Для разметки на участке нам понадобится план дома или его 1-го этажа, который расположен выше, чтобы создать нулевой цикл для несущих стен и перегородок.
Допустим, что на застраиваемом участке мы имеем непучинистый грунт, тогда фундамент будем делать малозаглубленный, 60 см от подошвы до уровня грунта и на 40 см лента будет выступать над поверхностью в роли цоколя

Толщину ленты сделаем 0,5м, но траншею нам придётся копать не менее 0,8м глубины, оставляя 20 см на песочную (или щебневую) подушку. Теперь, исходя из плана 1-го этажа, вычислим общую длину траншеи.

Принцип монтажа монолитной ленты

Итак, нам нужен фундамент под дом 6 на 6 из пеноблоков, но помимо квадрата на плане у нас есть выступающая терраса и перегородки, под которые потребуется заливать ленточные перемычки. Значит, вся траншея у нас составит: 6*4+3*2+1,5*5+1+0,5*2=39,5м погонных. Теперь можно узнать количество бетона, для этого нам понадобится общий объём ленты: 39,5/1,0*0,5-19,75м3.
Таким же способом можно рассчитать количество составляющих для бетонной смеси, например, будем использовать популярную марку бетона М 300, тогда на один куб нам понадобится 385кг цемента М 400, 1080кг щебня или гравия, 705кг крупного песка и примерно 220л воды (всё зависит от влажности наполнителей). Всё остальное уже несколько проще, так как мы знаем кубатуру ленты, тогда цемента пойдёт 19,75*385=7603,75м3; щебня – 19,75*705=13923,75м3; песка – 19,75*1080=21330м3; воды приблизительно 19,75*220=4345л. Также понадобится песок для подушки, а это 39,5*0,2*0,5=3,95м3.

Арматура разного сечения

Для металлического каркаса при ленточном фундаменте в качестве продольных несущих прутьев обычно используется арматура сечением от 10 до 16 мм, но, учитывая то, что проекты домов 6 на 6 из пеноблоков достаточно лёгкие, инструкция позволяет использовать диаметр 12 мм. Значит, продольных несущих (по два прута на верхнем и нижнем уровне) нам понадобится 39,5*4=156м, а если учесть, что каждый профиль имеет 6м, тогда 156/6=26 прутьев.
Для перемычек можно использовать рифлёную или гладкостенную арматуру, диаметром от 8 до 10 мм. При таких размерах ленты оптимальные размеры каркаса будут 3075 см, значит, вертикальные перемычки получатся по 0,8м, а горизонтальные по 0,35м и кольцо составит 2,5м в общем. Если сделать их шаг по 0,5м, тогда нам понадобится 39,5/0,5*2,5=197,5м или 197,5/6=32,9 или 33 штуки.

Принцип вязки арматуры

Соединение арматуры происходит при помощи стальной мягкой проволоки и вяжется она своими руками, но для этого используют самые разные приспособление – пассатижи, шуруповёрты и даже специальные пистолеты, но самым популярным остаётся крючок, с загнутым стержнем, сточенным на конус. На каждый стык расходуется порядка 0,5м проволоки, а у нас всего получается 39,5/0,5*4=316 стыков, значит, нам понадобится примерно 316*0,5=158м мягкой проволоки.

Что нужно учитывать при планировке

Приступая к трудам по составлению сметной документации перед началом строительных работ, мастеру нужно понимать следующее:

для каких целей предназначен будущий дом 6х6 с мансардой;
сколько человек будут в нем постоянно проживать;
будут ли в нем останавливаться гости.

Пример правильной и неправильной планировки мансарды

Первый пункт подразумевает следующее: будет ли такое строение предназначаться для постоянного проживания всей семьи, или в него будут приезжать только на время (на летний сезон, например). Если речь идет о дачном доме, тогда в проекте нужно предусмотреть особенности, присущие такому типу строений. Если же это будет постоянным жилищем для целой семьи, то в проектной документации это обязательно должно быть учтено.

При составлении плана здания важно знать, для какого количества жильцов он строится. Если это семья из трех человек, то количество приватных и общих помещений будет одним

В случае, когда семейство состоит из четырех и более человек, расположение комнат и их численность будут совсем другими. Кроме того, планировка дома 6 на 6 должна учитывать и возможность размещения потенциальных гостей.

Планировка первого этажа и мансарды дома 6 на 6

Для них будет нужна отдельная комната и, вполне вероятно, со своим отдельным санузлом в доме. Это также необходимо просчитать при составлении документации.

Что понадобится для работы над проектом

Все люди, обучавшиеся в средней школе, имеют навыки работы с линейкой и карандашом. Все, что остается — собрать остальной инструментарий, нужный для работы по составлению чертежей будущего строения.

В работе мастеру будут необходимы:

карандаш чертежный;
тонкий маркер;
линейка;
угольник;
миллиметровая бумага;
стирательная резинка.

Первым этапом любого проектирования является составление рабочего эскиза. На обычном листе бумаги мастер набрасывает от руки все возможные варианты планировки верхнего и нижнего этажей. Чем больше их будет, тем лучшим окажется конечный результат.

Проект и планировка дачного дома с мансардой 6 на 6

Для рисования можно использовать как обычный чертежный карандаш, так и шариковую ручку, и даже тонкий маркер. Главное, чтобы все детали на плане четко просматривались и не были смазанными. Иначе строители неверно прочтут чертеж и допустят ошибки в его реализации. А это в лучшем случае приведет к непредвиденным расходам, а в худшем — к разрушению объекта.

Опытные чертежники сперва наносят основные контуры при помощи тонких линий. А после прорисовывают их мягким графитовым карандашом или чернилами. Обычному мастеру соблюдать такие тонкости ни к чему, в финальной стадии проектирования можно обойтись обычной гелевой ручкой черного цвета. Рисовать проекты домов лучше всего на миллиметровой бумаге, которую можно купить в любом канцелярском магазине. Она заранее расчерчена на перпендикулярные линии, остается только выбрать масштаб и навести контуры дома по направляющим.

Чертеж фасада дома с мансардой

Определившись с масштабом, то есть с соотношением нарисованных на плане деталей и их реальными размерами, мастер приступает к созданию окончательного варианта проекта. Его нужно выполнять под линейку, выверяя все углы и соблюдая пропорции в размерах. Это облегчит работу с проектом для строителей.

Возведение стен

Главные приёмы, которые гарантировали энергоэффективность дома 6 на 6 без ущерба его прочности, это:

соблюдение расположения относительно друг друга элементов каркаса: лагов, стропил и стоек;
устройство стяжек верхних досок металлической пластиной;
использование разнесённых балок проёмов;
устройство проёмов без балок в ненесущих стенах;
за счёт крепления балок металлическими пластинами отсутствие двойных стоек в проёмах.

Для стоек отбирался качественный материал, а шаг между ними рассчитывался с учётом размеров листов утеплителя и гипсокартона – 2,45 м и 0, 625 м, соответственно.

Положение окон и дверей определялось шагом между стойками. Балки в проёмах крепились металлическими пластинами, подоконники — уголками 40х40х40.

При сбивании досок стенового каркаса, как и везде в последующем, гвозди не сразу вбивались по шляпку, оставляя возможность оценить завершённую часть работы и внести поправки.

Для подъёма стены пришлось верхний край и фундамент соединить верёвкой ограниченной длины для исключения опрокидывания, а нижний – соединить с полом лентой для предотвращения скольжения. Поднятые стены крепились гвоздями к основанию и дополнительно – укосинами.

Проектирование домов с мансардами

Этот этап очень важен при строительстве любого двухэтажного дома, потому что возведение такого сооружения требует особых расчётов.

Проектирование – важный этап строительства дома с мансардойИсточник stroi-ideya.ru

Если мансарда создаётся на базе уже готового дома, то стены и стропильную систему в обязательном порядке усиливают. Иначе может постепенно разрушиться вся постройка, включая основание.

По строительным ГОСТам высота мансарды от пола не должна превышать 2,5 м. Площадь мансардного этажа зависит от типа крыши. Считается, что ломаная кровля позволяет использовать 90% чердака, в то время, как двухскатная всего 67%. Чтобы получить 100% площади перекрытия, крышу придётся поднять на 1,5 м или же вынести свес кровли хотя бы на 1 м.

Ещё во время составления чертежа планируют расположение мебели или перегородок

Важно, что при проектировании дома с мансардой большое внимание уделяется особенностям грунта и климата, так как тяжёлая конструкция может активно проседать, если неправильно рассчитать фундамент, а микроклимат мансардного помещения при плохой теплоизоляции не позволит использовать в качестве жилого

Устройство дома с мансардой во многом зависит от местности, в которой он расположенИсточник worldarchitecture.org

Если говорить об особенностях планировки двухэтажных домов с мансардой, то принято на первом этаже размещать такие комнаты, как кухня, гостиная, санузел, прихожая. На втором же этаже обычно располагаются детские и спальни. Часто мансарды используются в качестве зон отдыха или мастерских. При этом есть вариант пристроить к дому крытую террасу с выходом на мансардный этаж. Здесь Вы сможете не только отдыхать и проводить свободное время, но и принимать гостей. Если же для террасы не хватает места или средств, то можно ограничиться балконом.

Очень популярны сейчас дома с мансардами и пристроенным гаражом. Ведь даже если в нём не будет отопления, то всё равно температура не опустится слишком низко. К тому же во время дождя или снегопада Вы сможете попасть в гараж прямо из дома.

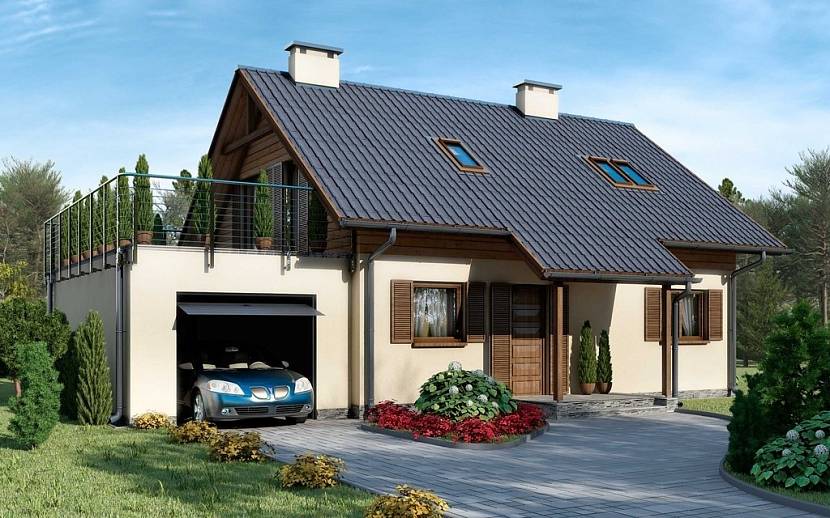

Пристроенный к дому гараж – это удобно и практичноИсточник yandex.ru

Плюсы каркасных построек

Кратчайшие сроки возведения — даже без опыта срок строительства может достигать 1-2 месяца.
Достаточно простая технология возведения каркасного дома — обучающие видео-уроки и фото домов из каркаса можно найти в интернете.
Плюсы каркасных домов в том, что можно обойтись минимальными затратами в сравнении с покупкой готового жилья.
Легкость возводимой конструкции обеспечит экономию средств на материалах фундамента и стойках опоры.
Неплохим подспорьем будет покупка готового комплекта каркасного дома или самостоятельная закупка материалов.

Каркасное строительство в проекции.

Фундамент

На основе изученных публикаций расчёт веса конструкции и эксплуатационных нагрузок был определён как 36 тонн.

Несущая способность фундамента определяется исходя из суммарного веса структурных элементов: крыши, коробки, цоколя, эксплуатационной нагрузки. Для расчёта стоит пользоваться СНиП «Нагрузки и воздействия», выбирая соответствующий строительный материал и его количество. Обязательно учитывается снеговая нагрузка.

Для обустройства фундамента выбраны винтовые сваи. В течение одного рабочего дня установлено 16 свай диаметром 89 мм и длиной 3 метра. Глубина заделки свай составляла 2,5 м. Несущая способность такого фундамента рассчитана на 48 тонн.

Для обвязки были выбраны лиственные доски 50х200, которые объединялись по три с целью имитации бруса 150х200. Древесина была обработана антисептиком Сенеж Ультра в два слоя. Доски крепились к оголовкам с помощью шпилек 250 мм и широких гаек с обеих сторон. Между собой доски обвязки стягивались винтами м12 180 мм с шагом 1 метр. Дополнительное сплочение проводилось 100 мм гвоздями. Корпус дома впоследствии крепился на обвязку стальной лентой.

Пятистенка и ее особенности

На сегодняшний день многие специалисты считают это одним из оптимальных решений во время строительства небольшого дома, коттеджа или дачи. Речь идет о стандартном четырехугольнике, который разрезан дополнительной пятой стеной, откуда и походит название.

К преимуществам строения можно отнести следующее:

В первую очередь благодаря дополнительной несущей стене прочность конструкции увеличивается, что положительно влияет на срок эксплуатации. Для проекта дома из бревна площадью 6х9 м подходит вариант с полуторным этажом и мансардой.
Еще в давнее время пятистенки считались одними из самых теплых, и это не изменилось. Увеличить энергосберегающие характеристики конструкции позволяет печь, которая размещается в «перерубе».
Если говорить о стоимости, лучше меньше заплатить за короткие бревна, из которых монтируется пятая стена, чем заказывать материал нестандартных размеров.

Конечно, нельзя не сказать о недостатках такого типа конструкции:

Пятая стена является дополнительным соединением, поэтому необходимо будет уделить особое внимание заделыванию щелей, применять герметики и утеплители. Если говорить о двухэтажном доме, либо строении с мансардой, то с установкой лестницы могут возникнуть определенные проблемы

Но, если вы обратились за помощью к квалифицированным специалистам, все эти трудности легко решаются.

Планирование первого этажа

В качестве примера мы рассмотрим жилой дом для семейства из трех человек. Обычно строения такого размера и типа не предусматривают наличие под ними подвалов и погребов. Поэтому в этом варианте постройка опирается на стандартный ленточный фундамент из бетона.
Для первого этажа планировка дома 6х6 предусматривает три основных помещения:

прихожую (3 х 3 метра);
кухню-столовую (3 х 6 метров);
санузел (размер варьируется).

Прихожая, или холл, предназначена для хранения верхней одежды по сезону, обуви и головных уборов. Здесь хозяева дома и гости раздеваются и одеваются. В большинстве проектов в прихожей еще размещена лестница, которая ведет на второй этаж. В некоторых случаях она перемещается в столовую, если она также выполняет функции и гостиной комнаты.

3d планировка первого этажа дома 6х6 с мансардой

Следует помнить, что минимально допустимой для лестницы шириной является 1 метр. Это позволит нормально подниматься и спускаться по ступеням, расходиться, не опасаясь травм. Кухня и столовая разделены небольшим простенком или же имеют только визуальное разделение на зоны. Этого можно добиться с помощью освещения, кроме того, различных по цвету и текстурам отделочных материалов.

Размеры кухни в проекте составляют 3 х 3 метра, а гостиной — 3 х 6 метров. Санузел в строении такого размера обычно небольшой. Он включает в себя душевую кабину и туалет. В случае, если кто-то из членов семьи занимается работой на дому, планировка первого этажа может включать в себя кабинет. Тогда размеры помещений могут варьироваться, оставаясь на плане в средних пределах размера 3 х 3 метра.
