Монолитный ленточный фундамент для дома

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

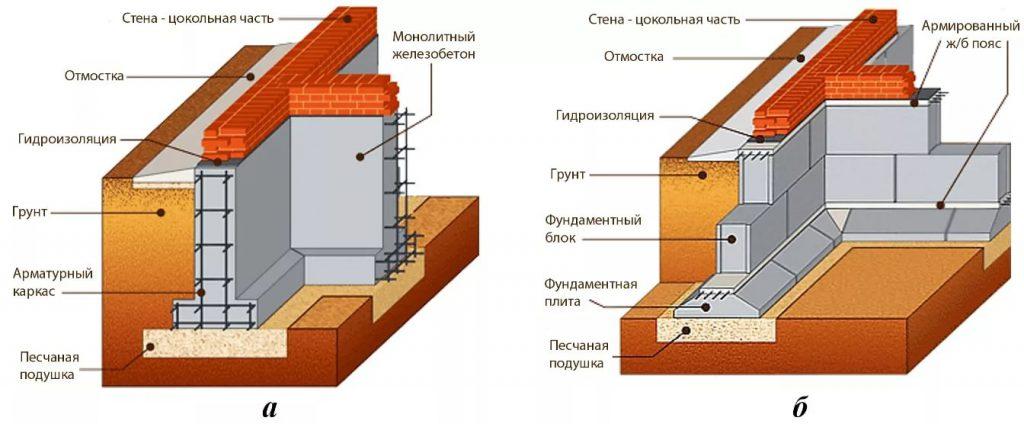

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

• Монолитный строится долго, блочный — быстро.
• Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
• Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
• Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Технология устройства столбчатого фундамента на сваях и деревянных стульях

Когда возводят столбчатые фундаменты при строительстве домов?

Столбчатые фундаменты имеют вид отдельных опор, устраиваемых под стены, столбы или колонны. Их используют при незначительных нагрузках на фундамент, когда давление на грунт меньше нормативного (при строительстве легких малоэтажных домов). Столбчатые фундаменты могут быть деревянными, кирпичными, бетонными, буто- или железобетонными. При устройстве столбчатого фундамента столбы ставят на расстоянии 1,5-2,5 м друг от друга. Обязательна установка столбов в местах пересечения стен, в углах дома, вдоль тяжелых простенков и там, где сосредоточена наибольшая нагрузка. Фундаментные столбы из бетона или железобетона перекрывают железобетонными фундаментными балками, на которых возводится стена.

Как правильно выложить столбы из кирпича или бутобетона?

Столбы из кирпича или бутобетона устраивают следующим образом. Сначала роют яму размером 1x1x1 м. На дно укладывают подушку из песка. Если дно песчаное, то сразу насыпают гравий или щебенку, которую желательно пролить битумом или застелить рубероидом в один слой. Затем укладывают слой бетона и выравнивают его. Примерно через сутки, когда бетон «схватится», на этом основании выкладывают кирпичный столб, выводя его на 25-50 см над поверхностью земли. Применение силикатного кирпича для столбов недопустимо. Перед засыпкой столб обмазывают битумом.

Каким образом возводятся бетонные столбы?

Самыми надежными являются бетонные столбы. Согласно технологии устройства столбчатого фундамента до возведения столбов в центр бетонной подушки вмуровывают 3-4 арматурных прута, куски толстой проволоки или металлические штыри. Как только бетонная подушка затвердеет, сверху нее устанавливают опалубку. При сколачивании щитов опалубки связывающие бруски не обрезают, а делают из них так называемый замок на 1/3 высоты от основания. Укладывать бетон нужно так, чтобы не было пустот или раковин. В этих целях его трамбуют ломом или жердью. Для определения высоты столба используют шнур. На нужном уровне забивают гвоздь (насквозь), после чего заливают необходимое количество бетона. Столбчатые бутовые фундаменты наиболее эффективны при инженерно-геологических условиях, требующих заложения подошвы на глубину от 1,5 до 3 м.

Как возводится столбчатый фундамент на сваях?

Для возведения столбчатого фундамента на сваях этого нужно выкопать котлован глубиной 50 см и обычным садовым буром (18—20 см в диаметре) пробурить скважину еще на 1 м вниз. Затем из рубероида скрутить гильзу и опустить ее в просверленное отверстие. Таким образом, получится своего рода опалубка, в которую и укладывают бетон. После этого устанавливают наружную опалубку. Лучше всего выполнить опалубку в форме усеченной пирамиды, высотой не более 1 м. В этом случае ее не придётся разбирать, так как через сутки она легко снимется. Ее необходимо сделать достаточно прочной, чтобы использовать при отливке всех столбов. Доски следует прострогать с внутренней стороны. Тогда и столбы получатся гладкими, и перед повторной установкой чистить опалубку будет легче.

Как устанавливают фундаменты из деревянных стульев?

Фундаменты из деревянных стульев устанавливают под легкие каркасные и деревянные здания. Древесину для них желательно брать комлевую (сосновую или дубовую) диаметром не менее 20 см и антисептированную (обмазанную битумом или обожженную). Деревянные стулья устанавливают на специальные подкладки из пластин или брусьев толщиной 10, шириной 20 и длиной 40-50 см. Они повышают устойчивость фундамента и увеличивают площадь передачи давления на грунт. Стулья углубляют в землю не менее чем на 125 см, устанавливая их по всему периметру здания на расстоянии 1-2 м один от другого. При этом под каждым углом обязательно должен стоять стул. После их установки нужно засыпать ямы слоями по 15—20 см с тщательной утрамбовкой. В два верхних слоя рекомендуется добавить щебень или крупный гравий. Фундаменты из сосновых стульев служат в среднем 6-7, а из дубовых — 12-15 лет. Антисептирование или обжиг удлиняет этот срок в 1,5—2 раза.

Расчет количества арматуры для ленточного фундамента

Для ленточных фундаментов применяют два армирующих пояса и арматуру толщиной до 12 мм. При наборе каркаса следует помнить, что вертикальные и поперечные прутья подвергаются меньшей нагрузке, чем продольные.

В качестве вертикальных и поперечных прутьев подойдет катанка, а для горизонтальных применяют рифленую арматуру. Ставятся продольные пруты не реже чем через 40 см, но не менее двух прутков.

Длина катаной арматуры считается по количеству поперечных прутков, умноженных на длину поперечного прутка, и количеству вертикальных прутков, умноженных на длину вертикального прутка. Конструкция собирается при помощи вязальной проволоки, ее количество обсчитывается из расчета около 30 см проволоки на одну скрутку.

Расчет бетона на фундамент производится так – количество использованного бетона равняется объему фундамента. Метод расчета объема фундамента – вычисляется площадь геометрической фигуры, которую он собой представляет (в данном случае произведение длины ленты на ее ширину). Площадь затем умножается на высоту заливки бетона.

Устройство свайного фундамента

Основание из свай распространено на стройплощадках с неустойчивыми грунтами. Также такой фундамент подходит для больших многоэтажных построек. Сваи в свайных конструкциях для упрощения забивания делают заостренными снизу. Они бывают:

• железобетонные;
• деревянные;
• металлические и др.

В зависимости от материала одна свая выдерживает вес от 2,5 до 5 т. Вертикальные сваи вверху соединяются между собой балками, образуя собой цельный каркас. Такая схема редко используется в частном строительстве из-за высокой стоимости работ и материалов. Также для монтирования свайной конструкции нужна тяжелая специальная техника и высококвалифицированные работники.

Конструкционные особенности разных типов

Минимизируя стоимость, трудозатратность и материалоемкость строительства, а также сокращая сроки капиталовложений, нельзя пренебрегать требованиями к основаниям и фундаментам, чтобы не допустить даже минимальной неравномерной осадки. Поэтому с конструкцией основания дома нужно все же определяться, исходя со следующих трех главных соображений:

• какая максимальная статическая и динамическая нагрузки будут воздействовать на основание дома на протяжении всего срока, который планируется эксплуатировать здание;
• насколько полно и интенсивно будет использоваться территория, на которой планируется построить сооружение (этажность, наличие подвалов, гаражей, подъездных путей и прочее);
• от типа и устойчивости грунта к механическим воздействиям и к влиянию на него атмосферной влаги и годичных температурных колебаний.

Наиболее популярные типы фундаментов

По конструкции и принципам сооружения фундаменты можно условно разделить на три вида: ленточный, столбчатый и монолитный, которые могут иметь самую разную массивность и глубину залегания в почве.

Ленточный тип является относительно дешевой конструкцией, так как создается только непосредственно под стенами здания. Такое основание целесообразно использовать на целинных, нетронутых участках земли, при необходимости усиливая бутобетон железной арматурой, связанную или сваренную в единый комплекс.

Наименьшие технические требования предъявляются к фундаментам, которые несут на себе стены жилых одноэтажных домов.

Поэтому в частном строительстве наиболее часто при создании основания здания используется ленточный тип конструкции, сооружаемый из бутобетона. Если отсутствуют грунтовые воды и нетронутый грунт обладает низкой гигроскопичностью (например , песчаный грунт), то допускается кладка основания одноэтажного частного дома с пережженного керамического кирпича.

Процесс монтажа сваи

Столбчатый тип состоит из комплекса свай, которые служат опорой для основания здания. Он применяется на тех участках, где имеется неглубокое залегание грунтовых вод и подвижный грунт.

Применение свай позволяет использовать под строительство практически любой участок земли, максимально изолируя дом специальными средствами от влияния атмосферной и грунтовой влаги. Сами сваи производятся промышленностью и обладают определенными техническими параметрами, которые должны соответствовать утвержденным ГОСТам.

Применение монолитного типа фундамента, который создается, например, с применением железобетона, практически полностью исключает усадку основания здания на протяжении всего срока его эксплуатации. Это является главным достоинством монолитного типа фундамента, которое склоняет застройщика при выборе основания дома остановиться именно на нем.

Монтаж фундамента под одиночную колонну

Фундамент под одиночную колонну, не соединяющийся с другими блоками фундамента, чаще всего свайный или столбчатый

Он не сооружается без проектных расчетов: принимается во внимание ожидаемый вес нагрузки, а также залегание грунтовых вод и состояние почвы

На предварительном этапе приступают к расчистке территории от любого мусора, ветвей и камней. Разметку делают при помощи нитей и колышков, это будут границы будущей траншеи вместе с местом под опалубку. Чаще всего для рытья используют бур.

После выема грунта сооружают песчано-гравийную подушку для основания, поверх которой укладывают рубероид. Дощатая опалубка также выстилается рубероидом. Заливка монолитного варианта производится бетоном не меньше марки М400 – М600 – в зависимости от расчетного веса. Для монтажа металлических колонн понадобится анкерный крепеж. Расчет производят при помощи калькулятора фундамента.

Состоит он из следующих основных частей

• Стенка – непосредственно сам фундамент, независимо от его заглубления. На нем расположено строение, со всеми его элементами;
• Подошва – нижняя часть фундамента, на которой покоится стенка. При хорошей несущей способности грунтов и невысокой нагрузке от здания не требуется. Однако ее устройство позволяет сократить расходы на фундамент, и упрочнить его положение в грунте, сократить деформационную активность в течение всего эксплуатационного срока здания. В сборных ленточных фундаментах ее называют подушкой;
• Грунтовая подготовка – ряд мер по обустройству грунтовой подготовки направлен на уплотнения существующих грунтов. Другие исключают естественный грунт, ввиду его недостаточных характеристик. Сюда относится и обратная засыпка ленточных фундаментов;
• Обратная засыпка – работает в качестве амортизатора с боковых частей ленты, обязательна для применения в сборных ленточных фундаментах, поскольку увеличивает площадь их соприкосновения с грунтом, и уменьшает его фрикционную способность. Может состоять из песка, ПГС или щебня.

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена. При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

Монтаж блоков

1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
2. после высыхания промазать битумом;
3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок. Монтаж колонн представляет собой нанесение специальных рисок

После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям. Иначе в скором времени произойдет смещение балок

Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны

Иначе в скором времени произойдет смещение балок. Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

Установка колонны

Железобетонные столбы квадратного или круглого сечения ставятся на фрезерованные башмаки, которые выставляются по требуемой отметке геодезистами на бетонный раствор.

С такой же тщательностью выставляется заложение анкерных болтов под металлические колонны. Выступающая над бетоном часть стержня размечается заранее и фиксируется в специальном кондукторе, чтобы выдержать горизонтальный и вертикальный размер.

В некоторых разновидностях заводских столбов анкера не закладывают, а оставляют в верхней части колодец для самостоятельной установки по месту.

В каждом случае любая колонна должна ставиться на геометрически выверенное, жесткое основание согласно разработанной проектной документации. В каждом индивидуальном случае для нового сооружения необходимо привлекать специалиста, чтобы оптимизировать объем работ, финансовые затраты и избежать непоправимых ошибок.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Какой может быть фундамент под забор

Сколько бы ни было конструкций заборов, все они стоят на нескольких видах фундаментов. Отличаться может глубина залегания, диаметр или сечение труб, ширина и глубина залегания цоколя. Эти параметры зависят от климатической зоны и материала, из которого сделаны пролеты забора. А конструкций и способов их воплощения не очень много:

1. В сделанную в грунте лунку насыпается немного песка и щебня, вставляется труба. Промежуток забивается камнями и щебнем, трамбуется.
2. Точно также бурятся скважины, ставятся трубы, только заполнение вокруг столба бетонируются.
3. Труба устанавливается в несъемную опалубку, промежуток между ней и опалубкой заполняется бетоном.
4. Вместо труб используют винтовые сваи.
5. Столбы бетонируются, а между ними делают ростверк. Чтобы обеспечить ленте достаточную прочность, ленту ростверка армируют, формируя под ней воздушный зазор.
6. Делают мелкозаглубленный ленточный фундамент на столбах.
7. Ленточный фундамент на глубину промерзания.

Некоторые способы установки столбов для забора

Конструкции расположены в порядке повышения стоимости: самый малозатратный первый способ, самый дорогостоящий — четвертый. Выбор устройства фундамента для забора зависит в первую очередь от типа грунта и уровня залегания грунтовых вод. Если грунты хорошо отводят воду, а УГВ низкий — ниже глубины промерзания — можно ставить на любую конструкцию. Если грунтовые воды расположены высоко, вы хотите «серьезный забор» из кирпича или бута, например, да еще грунт — глина или суглинки — придется делать более серьезное основание, что стоит немало.

Если вы не знаете, как глубоко подходят на участке воды, роете возле планируемого забора шурф. Его глубина — на 50-70 см ниже глубины промерзания для региона. Если вы докопались до этого уровня, а воды нет, значит, вам повезло и можно сделать забор с основанием любой конструкции.

Что лучше: сборное или монолитное основание

Оба типа оснований обладают плюсами и минусами, но чтобы выбрать подходящий вариант, нужно оценить массу факторов и нюансов. Конструкция из сборных блоков востребована в тех случаях, если отсутствуют большие нагрузки, которые появляются на мягких, песчаных или болотистых грунтах. Еще ее применяют в качестве основы под двухэтажный дом. Главное, чтобы материал обладал нужной степенью прочности и надежности.

Срок службы ленты из блоков достигает 50-75 лет, однако монолитное сооружение может прослужить больше 100 лет. Это обусловлено тем фактом, что в монолите отсутствуют швы и уязвимые узлы. За счет такой конфигурации, конструкция получает дополнительную степень прочности и может устанавливаться под крупногабаритную постройку.

Ленточный фундамент под колонны

Расчет бетона на плиту фундамент калькулятор. Расчет бетона для плиты фундамента калькулятор

Фундаменты под колонны и стены промышленных зданий делают из железобетона, бетона, бутобетона и бутовой кладки. В зависимости от конструктивной схемы здания, величины и характера нагрузок, вида и качества грунтов основания фундаменты бывают ленточные, столбчатые, свайные и сплошные.

Ленточные фундаменты применяют преимущественно под несущими стенами и выполняют аналогично ленточным фундаментам гражданских зданий. При частом расположении колонн и больших нагрузках (более 200 Т на колонну) ленточные фундаменты встречаются и в каркасных промышленных зданиях (рис. 204). Наиболее распространенным видом фундаментов промышленных зданий, имеющих каркасную схему, являются столбчатые фундаменты.

При относительно небольших нагрузках от колонн каркаса (до 100 Т) и нормативном давлении на .грунт, равном 1,5—2,0 кПсм2, применяют столбчатые фундаменты из сборных железобетонных блоков стаканного типа. При нагрузках более 100 Т применяют сборные железобетонные фундаменты из нескольких сборных элементов или монолитные ступенчатые фундаменты из железобетона. Основные типы столбчатых фундаментов промышленных зданий показаны на рис. 205.

Размеры подошвы фундамента, его высота и конструкция зависят от величины воспринимаемых фундаментом нагрузок и свойств грунта основания под фундаментом.

Монолитные ступенчатые фундаменты выполняют с двумя—тремя ступенями высотой по 30 см при высоте фундамента до 100 см и по 60 см при высоте фундамента более 100 см. Конструкция сопряжения монолитных фундаментов с колоннами каркаса зависит от материала и конструкции колонн.

Рис. 204. Ленточный фундамент под колонны каркаса:

а — план фундамента; б — детали; 1 – колонны; 2 —фундамент

Рис. 205. Столбчатые фундаменты колонн:

а — жесткий фундамент с подколонником; б — монолитные железобетонные фундаменты монолитных колонн; в — сборные железобетонные фундаменты стаканного типа; г — то же, для двухветвевых колонн; д — составной фундамент; 1 — колонна; 2 — стальная арматура; 3 — подколонник; 4 — фундамент с уступами; 5 — бетонная подготовка; 6 — пирамидальный фундамент; 7 — фундамент стаканного типа; 8 — бетон или раствор; 9 — железобетонные плиты

При сборных железобетонных колоннах применяют фундаменты со стаканами для колонн. Глубина

стакана должна быть не менее большей стороны колонны, а размеры верха и дна — больше размеров соответствующих сторон колонны на сумму двух зазоров, необходимых для монтажа. Зазор между плоскостью колонны и внутренней гранью стакана принимается равным 75 мм в каждую сторону от колонны для верха стакана и по 50 мм — для дна стакана.

Толщина стенок стакана в его верхней части должна быть не менее 250 мм, а толщина дна, во избежание продавливания фундамента — не менее 200 мм.

Зазор между колонной и стенками стакана при монтаже колонн заполняют бетоном не ниже М150 на мелком гравии.

При колоннах из двух ветвей (двухветвевые колонны) каждая ветвь должна иметь сопряжение с фундаментом. Для сборных железобетонных двухветвевых колонн применяют двухстаканные железобетонные блоки (рис. 205, г) или одностаканные, но отдельно под каждую ветвь колонны.

Сопряжение монолитных железобетонных фундаментов с монолитными колоннами достигается сваркой арматуры колонны с арматурными стержнями (выпусками), замоноличенными в фундамент (рис. 205, б).

Стальные колонны крепят к фундаментам анкерными болтами, которые замоноличивают в фундамент.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

1. рыхлом;
2. подвижном;
3. рельефном;
4. пучинистом.

Преимущества:

• простота в выполнении;

• минимум земельных работ;
• возможность строить дома на участках с сильно выраженным рельефом;
• высокая теплоизоляция за счет отдаления пола здания от почвы;
• повышенная устойчивость и прочность конструкции;
• такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

• при данном варианте фундамента невозможно построить дом с подвалом;
• сложность проектирования (нужно заказывать проект).

Исходные условия

Размеры подошвы под стоящую опору выбирают, чтобы нагрузка на плоскость контакта с грунтом не оказалась выше его несущей способности. Типовые показатели для усадки каждого отдельного нагруженного элемента в фундаменте не превышали допустимых значений, указанных в нормативах.

Колонна может стоять на отдельном фундаменте или располагаться в группе, для которой имеется единое основание (ленточного или плитного типа).

Группа колонн на едином основании

Выпуски арматуры под будущие колонны в монолитной бетонной плите.

При расчете столбчатого фундамента под колонну в качестве отправного значения берется площадь подошвы 1 столба. Необходимое количество таких опор нужно принимать с запасом не меньше 50% по прочности на каждый устанавливаемый элемент.

Материалами для изготовления одиночных фундаментов служат:

• изделия из железобетона;
• бутовый камень;
• кирпич;
• наливной бетон.

К жестким видам оснований относят конструкции из монолитного марочного бетона и выполненные кладкой из кирпича.

Колонны, устанавливаемые на подготовленный фундамент, различаются по виду материала изготовления: металлические, железобетонные изделия. Каждая разновидность имеет свой способ крепления в нижней точке. Подколонники под них изготавливаются в заводских условиях (стандартного типа) или прямо на строительной площадке по месту установки (проектный расчет).
