Cкользящая опалубка: конструкция, технология, как строят?

Порядок строительства частного дома: чек-лист

Еще раз перечислим основные этапы в одном списке:

Покупка земли.
Подготовка участка.
Составление проектной документации.
Подготовка фундамента.
Возведение стен.
Установка кровли.
Монтаж окон и дверей.
Подключение коммуникаций.
Черновая отделка.
Чистовой ремонт.
Ввод объекта в эксплуатацию.

Пунктов может быть гораздо больше, в зависимости от индивидуальных особенностей. Но очередность и обязательное выполнение всего этого перечня является неотъемлемым условием для достижения хорошего результата. При разработке проекта пройдитесь по каждому элементу списка, и решите, как он будет реализован.

Назначение

https://youtube.com/watch?v=pKPxBjATy1U

Опалубка для ленточного или монолитного фундамента представляет собой форму, в которую заливают бетонный раствор. Ее делают в виде щита из деревянных досок или фанеры, материалов с добавлением полимеров. В результате образуется емкость, форма которой совпадает с бетонной лентой или монолитным основанием. Щитовую конструкцию возводят на участке отливки по размерам, указанным на рабочих чертежах.

Традиционно конструкцию возводят из обрезной доски. Более удобной является специальная опалубка из полимерных материалов. Она предназначена для многоразового использования. Для монтажа опалубочной конструкции используют прочный материал, чтобы он выдерживал давление, возникающее при твердении цементного раствора. Форма должна быть герметичной, чтобы раствор не вытекал через щели.

Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…

Конструкцию собирают из отдельных деталей. Внутренняя поверхность, контактирующая с бетонным раствором, должна быть чистой и ровной. Тогда после снятия формы основание требует минимальных отделочных работ. Элементы опалубки прочно соединяют друг с другом. Фиксацию выполняют только качественными элементами. При неправильном креплении фундамент дома получается деформированным.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

сложность сборки;
риск утечки залитой смеси;
низкие показатели несущей способности;
необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Это интересно: Свайно-ростверковый монолитный фундамент

Сферы использования

Множество эксплуатационных преимуществ привели к распространению щитов в сферах строительства.

Опалубочная съемная система применяется для создания:

Пластмассовая опалубка, особенно если она применяется для строительства фундамента, имеет более малый вес

колонн прямоугольного сечения с высотой до 6 м;
круглых колонн. Раствор заливают в бесшовную трубу с желаемым диаметром;
фундамента, ригелей, перекрытий, стен в жилых и коммерческих зданиях. Устройство пригодно для свайного, винтового, ленточного фундамента;
бетонных бассейнов;
садовых тропинок. Элементы набора принимают причудливые формы, выбор дорожек самый обширный;
ландшафтного дизайна.

Разновидности опалубки

Формовочные комлпексы классифицируют по:

материалам;
типам конструкции;
назначению.

Применение опалубки

По материалам изготовления опалубки бывают:

деревянные или деревянно-металлические;
металлические;
железобетонные;
резиновые;
тканевые;
пластиковые;
армоцементные.

Деревянная опалубка монтируется из сухих досок (влажность меньше 25%) или фанеры. Её очень просто установить, она мало стоит и гарантирует высокий уровень качества будущей поверхности. Но при это данный вариант обладает невысокой прочностью и недолговечен.

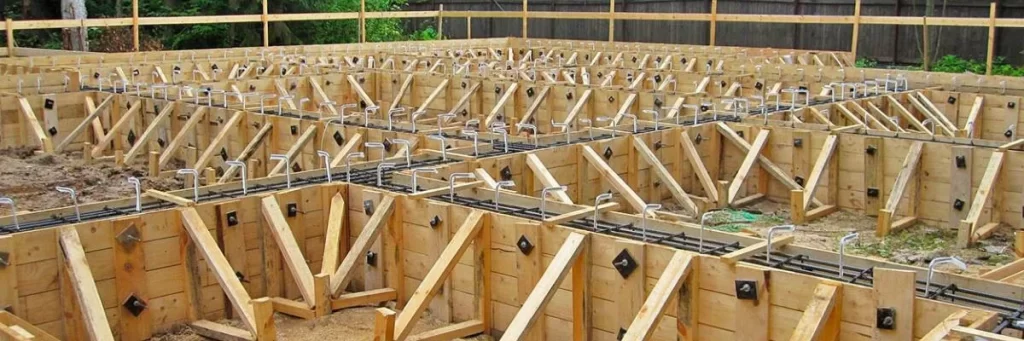

Деревянная опалубка фундамента

Металлическая опалубка имеет довольно высокую прочность и прослужит долго, что делает их популярными в монолитном строительстве. Их стоимость довольно высокая, а монтаж занимает много времени. Но эти издержки быстро окупаются после начала работ.

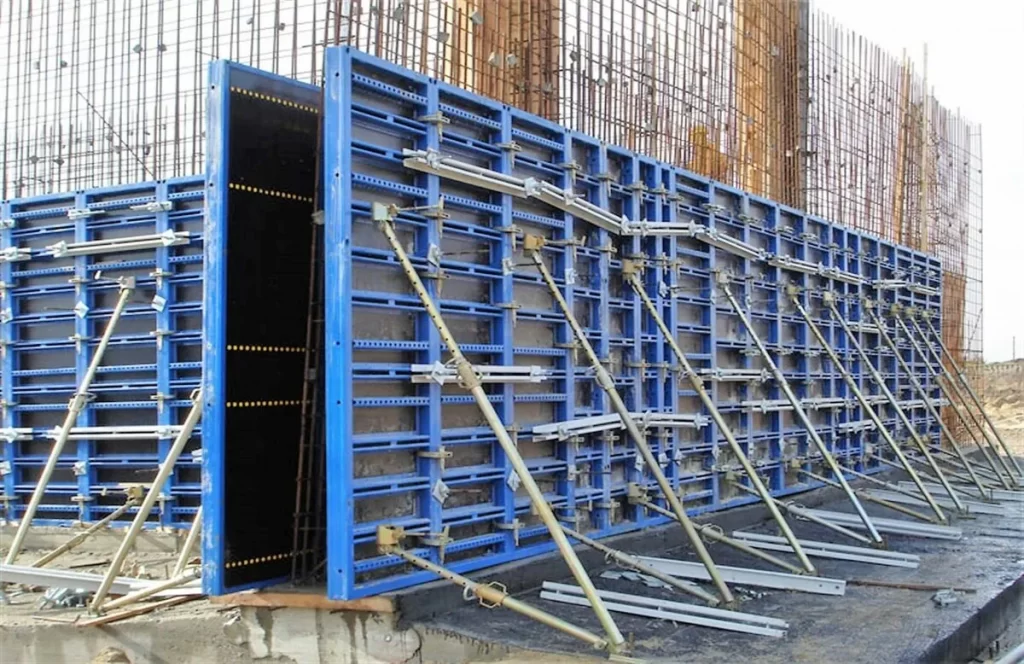

Стеновая опалубка

Железобетонная опалубка применяется при бетонном литье в зонах с сложной гидротехнической обстановкой. Она применяется для мостовых опор и конструкций на побережьях. Такая опалубка обеспечивает увеличенную прочность всей системы, минимизирует риск возникновения дефектов и гарантирует надёжность структур.

Железобетонная опалубка

Резиновые и тканевые разновидности опалубки используют для создания из бетона сложных архитектурных форм.

Пластиковые и армоцементные применяют для возведения разных структур из бетона. Это универсальные системы, их широко используют для загородного и городского строительства небольшого объёма.

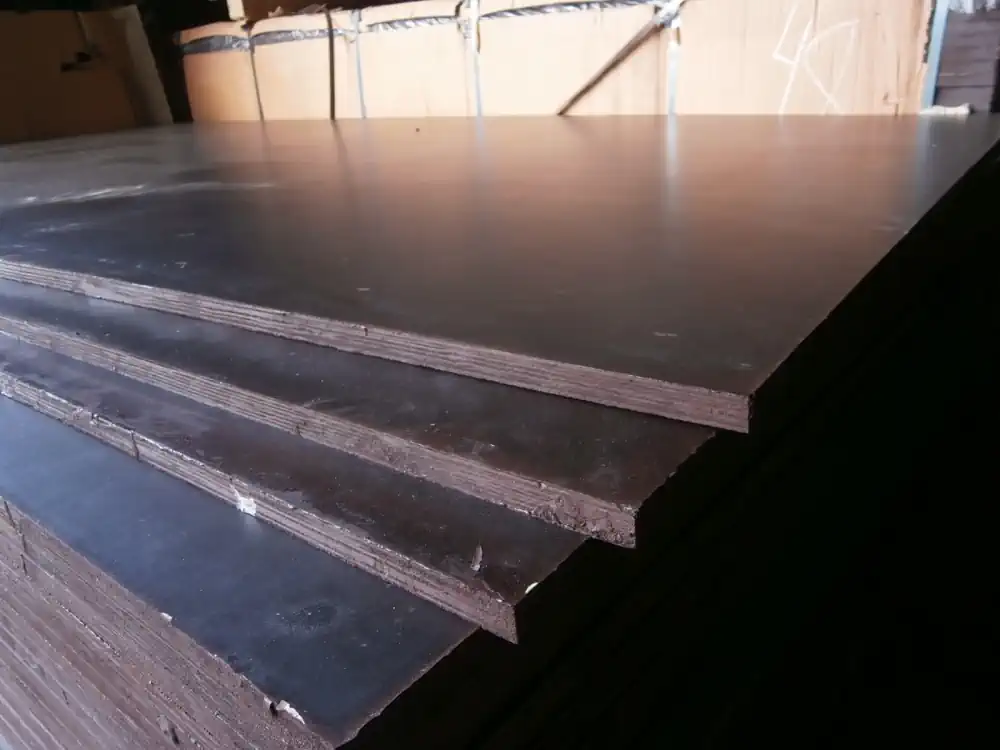

Ламинированная фанера

Этот популярный материал широко применяют для создания опалубки любых структур зданий — стен, колонн, фундамента, перекрытий. Большую известность он приобрёл из-за высокой устойчивости к влаге. Для перекрытий используют фанеру толщиной 21 мм, а для опорных конструкций — 18 мм. Стандартные габариты листов: 1250х2500, 1220х2440, 1500х3000 мм.

Использование в индивидуальном строительстве

Строительство частного дома по скользящей опалубке представляет собой комплексный процесс. Армирование идет одновременно с заливкой бетона, стержни увеличивают по мере подъема, блоки для оконных и дверных проемов устанавливают до обустройства каркасов. От укладки и уплотнения раствора зависит проведение остальных работ. При небольших задачах строительства, приобретение всего комплекса является дорогим и нецелесообразным, поэтому многие специалисты предпочитают изготовить его самостоятельно. Единственный минус такого способа в том, что форма используется только один раз.

1. Щиты и брусья делают из дерева и скрепляют их гвоздями, размещенными шляпками внутрь. Домкратные рамы и стержни устанавливают при помощи электросварки, согласно расчетам, которые зависят от сложности и нагрузок. Специальные распорки из металла создают нужную жесткость и обеспечивают защиту от деформации при заливке бетона. На разных уровнях размещают резьбовые соединения. Несъемная опалубка будет эффективна и после эксплуатации, если в ее конструкцию добавить теплоизоляцию.

2. При строительстве стен монтаж начинают от запланированного дверного проема или угла частного дома. Горизонталь и вертикаль установки проверяют уровнем.

3. Производят заливку раствора и уплотнение при помощи вибратора или штыковой лопаты.

4. Перенос конструкции осуществляют после окончательного отвердевания смеси. Для этого выкручивают стяжку и снимают торец, далее опалубку перемещают до момента совпадения отверстий в стенке. Прикрепляют край оборудования к бетонному блоку и начинают процесс на следующем ярусе.

5. Чтобы облегчить отсоединение от застывшего раствора, внутреннюю поверхность формы тщательно очищают и смазывают соляровым маслом или более современными составами (Петрамин 7-05, Ангрол, Эмульсол, Tiralux-1721).

Бетонирование стен своими руками

Применение системы скользящей опалубочной конструкции на возведении стен частных домов своими руками нецелесообразно. Эти системы не применяют на небольших объектах по причине высокой эксплуатационной стоимости опалубочного комплекса.

Переставные щиты по своему строению аналогичны скользящей опалубке. Такое бетонирование исключает использование дорогостоящей скользящей опалубочной системы.

Посмотрите видео, как использовать переставные щиты в частном строительстве.

При перестановке опалубочных щитов используют труд рабочих, в других случаях дополнительно применяют небольшие грузоподъёмные механизмы или автокран. Монтаж щитов своими руками начинают от дверного проёма или от угла строения. Нижнюю часть, переставленных щитов на верхнем ярусе стен, крепят стяжками к готовой части монолита.

Когда монтируют следующий ярус, щиты крепят стяжками к боковому участку и к нижнему ярусу стены. Переставную конструкцию передвигают таким образом, чтобы использовать оставшиеся внизу отверстия в монолите для крепления стяжек верхнего яруса внизу.

Сфера применения

Сфера применения съемной опалубки в монолитном строительстве практически не ограничена. В зависимости от ее конструкции, мастера имеют возможность создавать бетонные изделия самых разнообразных форм и размеров. Как говорилось ранее, с помощью опалубочных систем можно заливать фундаменты, возводить стены зданий в многоэтажном строительстве, изготавливать перекрытия, колонны, и лестницы. Также без опалубки не обойтись в процессе строительства тоннелей, монолитных частей трубопроводов, а также формировании объектов сложной криволинейной формы. К примеру, куполов церквей и мечетей.

Стоит отметить, что при проведении работ в холодное время года, опалубочные системы способны защищать бетон от разрушающего воздействия низких температур.

Технология ТИСЭ: строим тёплые стены дома своими руками

Описанная в статье технология возведения стен — передовой край частного строительства. Мы расскажем о том, как возводят такие стены и в чём их преимущества и недостатки. Из статьи вы узнаете, как происходит формовка блоков на месте и сколько стоит стена, построенная по технологии ТИСЭ.

Аббревиатура ТИСЭ — технология индивидуального строительства и экономия, говорит сама за себя. Многолетний опыт инженеров позволяет утверждать, что для достижения качественного результата — надёжных и тёплых стен — совсем необязательно приобретать дорогие и «вечные» материалы, достаточно организовать пространство внутри стены. Ведь стены дома — одна из наиболее дорогих и объёмных его частей. На них идёт много материала, при этом решающее значение имеет не их стоимость, а правильное применение.

Область применения

Скользящую опалубку применяют в основном при возведении высотных монолитных зданий относительно небольшого периметра. Принцип работы конструкции заключается в возможности передвижения её без прерывания процесса бетонирования. После заливки бетона жёстко скреплённые щиты поднимаются вверх, на новый уровень, не дожидаясь пока произойдёт полное схватывание нижнего участка стены.

Метод скольжения позволяет обойтись без разборки конструкции и установки её на новом месте, тем самым значительно ускоряя весь процесс бетонных работ. Кроме того, скользящая опалубка позволяет создавать бесшовные монолитные конструкции, что значительно увеличивает общую прочность здания.

Наибольшую эффективность и экономичность данный метод показывает при следующих условиях:

Когда застройщиком возводится несколько типовых зданий, расположенных рядом друг с другом. В этом случае скользящая опалубка может быстро перекидываться на новый объект сразу же по завершении предыдущего.
При возведении одиночного монолитного здания, высота которого превышает 10 этажей — высотных домов, водонапорных и телевизионных башен, промышленных дымовых труб. В этом случае «скользящий метод» позволяет значительно ускорить строительство и произвести заливку больших объёмов бетона за один строительный сезон.
При строительстве железобетонных домов упрощённой конструкции — с минимумом архитектурных деталей, металлических закладных, оконных и дверных проёмов.

Вследствие сложности монтажа скользящей системы, её массивности и высокой стоимости, использовать её при частном строительстве нецелесообразно. Среди прочих минусов данной технологии следует упомянуть:

Зависимость от бесперебойного электропитания и беспрерывных поставок бетонного раствора. В случае вынужденных простоев экономическая эффективность строительства резко снижается.
Сложность монтажа армирующего каркаса.
Высокая вероятность перекосов системы, что вынуждает постоянно следить за её горизонтальным уровнем.
Необходимость привлечения к работе строителей с более высокой квалификацией и большим опытом работы.

Конструкция в разрезе

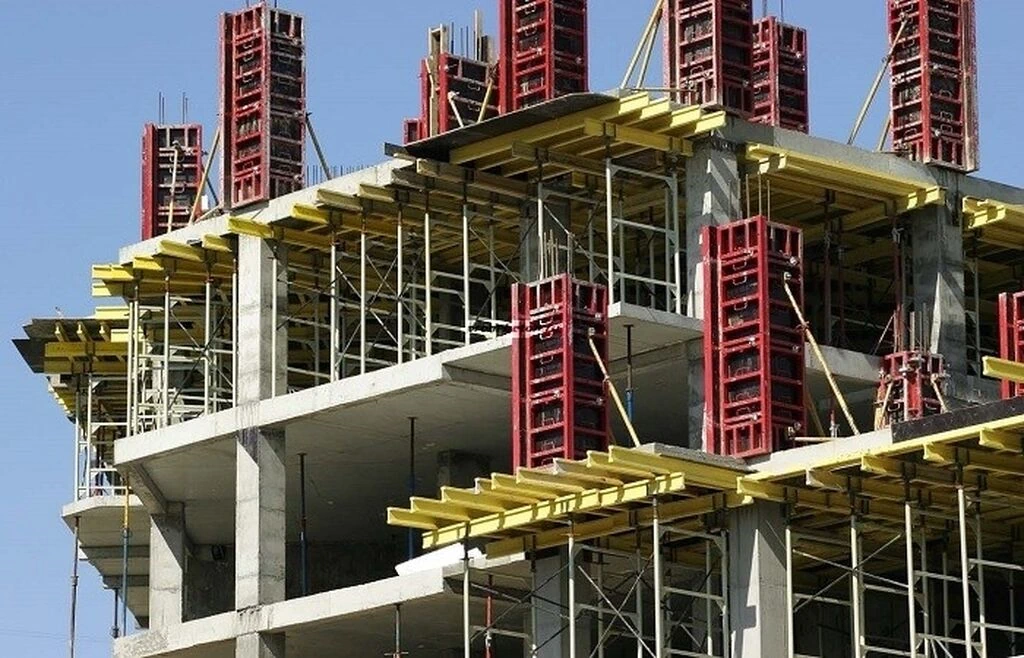

Монолитная опалубка

Монолитное строительство – современная технология возведения строительных объектов промышленного и гражданского назначения. Она позволяет в короткие сроки строить здания любой этажности и формы даже в стеснённых условиях, например, при точечной застройке в центре города, обеспечивая высокую прочность и сейсмоустойчивость несущих конструкций и межэтажных перекрытий. В основе этой технологии лежит применение опалубки для монолитного строительства. Она может различаться в зависимости от размера палуб, материалов их изготовления, сфер применения.

Опалубка для возведения монолитных сооружений – это вспомогательное строительное оборудование, задачей которого является создание нужной геометрической формыопалубка для монолитного строительстваний и её поддержание до полного отвердения используемых строительных смесей.

По способу использования технология монолитного строительства предусматривает применения съёмной и несъёмной опалубки. Первая предусматривает многократное применение для заливки стен, фундаментов и перекрытий. Бывает вертикальной и горизонтальной. Вторая – недемонтируемая конструкция одноразового использования, изготовленная из теплоизолирующих материалов и применяется для возведения утеплённых монолитных стен. Бывает только вертикальной.

Преимущества и недостатки деревянной и металлической опалубки

Любой материал, который предполагается использовать для устройства опалубочной конструкции, имеет свои положительные и отрицательные стороны.

Металлическая опалубка отличается высокой прочностью и практичностью. Такие элементы не деформируются при заливке большого количества бетонной массы. Металлические пластины покрыты специальным составом, которые предотвращают образование ржавчины на поверхности. Кроме того, защитное покрытие облегчает удаление грязи и остатков бетона с материала. Однако металлические элементы для монтажа опалубки имеют достаточно высокую стоимость. Поэтому в частном домостроении они используются очень редко, находя применение при строительстве крупных объектов.

Опалубка из деревянных досок – это наиболее распространенный тип. Он может использоваться для заливки фундаментов и монолитных конструкций любого размера. В зависимости от объема работы используются доски, имеющие толщину 3-5 см. Недостаток дерева заключается в том, что существует вероятность его порчи от воздействия бетонного раствора. Кроме того, очистить деревянные доски от остатков бетона после использования довольно трудно. Однако можно застелить внутреннюю поверхность опалубки полиэтиленовой пленкой. Это позволит защитить материал от бетона, а также предотвратит вытекание смеси за пределы конструкции.

Использование съемной опалубочной конструкции для возведения фундамента или монолитных стен позволяет облегчить работу, ускорить процесс ее выполнения, предоставляя возможность создавать любые формы.

Применение щитовой опалубки и ее конструктивные особенности

Используется опалубочная система из щитов различной высоты и ширины для производства монолитного фундамента, стен, колонн различной формы, опорных элементов и других частей здания.

Формирующая бетон конструкция собирается из:

деревянных, стальных, алюминиевых или пластиковых щитов. Конструктивно они состоят из каркаса, который удерживает палубу. Внутренняя сторона щитов должна быть гладкой и ровной. Это главное требование к опалубочной системе, поскольку она формирует внешние и физико-технические данные будущего монолита;
соединительные элементы. С их помощью осуществляется соединение щитов между собой. Используются специальные чугунные, нержавеющие, оцинкованные стальные замковые системы и винты. Корректная сборка щитовой опалубки предполагает полное отсутствие щелей между основными элементами системы (допускается зазор не более 2 мм);
оборудование для придания устойчивости опалубочной конструкции. Изготавливаются из металла. К оборудованию предъявляются жесткие требования — должно выдерживать большие нагрузки.

Как собирается опалубка?

Опалубочная система состоит из прямых и угловых блоков. Стенки крепятся полипропиленовыми вставками. Благодаря такой конструкции получаются глухие монолитные стены;
Блоки опалубки соединяются замками, что является несомненным плюсом для плотности укладки. При этом бетон не будет вытекать;
Внутренняя отделка стен может быть выполнена из цементно-песчаной штукатурки, по двум сеткам из стали, либо из огнестойкого гипсокартона;
Чтобы защитить наружные стены опалубки, используют кирпичную облицовку, металлический и пластиковый сайдинг, песочно-цементную штукатурку, облицовочную плитку или многослойную декоративную штукатурку;
При возведении стен методом опалубки, электропроводку прячут в пластик, который помещается в штробы, находящиеся внутри полистирола. Поверх штроб наносят мокрую штукатурку, а затем внутреннюю отделку.

Преимущества и недостатки

Разборно-переставные опалубки позволяют добиваться сокращения трудозатрат на установку и демонтирование, что влечет за собой снижение финансовых расходов. Кроме того, переставная опалубка отличается следующими достоинствами:

сроки строительных работ снижаются почти в два раза;

по сравнению с остальными опалубочными конструкциями, подъемно-переставная опалубка позволяет сэкономить до пятнадцати процентов финансирования;
можно не выполнять уплотнение бетонной смеси, что дополнительно сокращает время и деньги;
есть возможность возводить объекты с необычными проектными формами;
поверхность бетона получается гладкой, количество видов отделочных работ уменьшается.

К слову, имеются и отрицательные моменты:

заливать бетонный раствор необходимо одномоментно;
элементы опалубки отличаются внушительными размерами и массой, что подразумевает привлечение специальной техники;
угол бетонирования изменить нельзя;
работать с подобными разборными опалубками способны только опытные строители.

Технология возведения монолитных конструкций скользящей опалубкой

Передвижные конструкции с успехом используют при возведении глубокозаглублённых ленточных фундаментов. На подстилающем слое делают бетонную подготовку, затем на ней воздвигают арматурный каркас, вокруг которого устанавливают конструкции скользящей опалубки. Технология возведения фундаментных стен ленточного монолита такая же, как и при строительстве несущих стен здания.

После монтажа конструкций опалубки вокруг арматурного каркаса производят заливку бетонной смеси. Все слои бетона толщиной 200-300 мм уплотняют электрическими вибраторами. После того, как бетон наберёт начальную несущую способность, щиты приводятся в движение по вертикали гидравлическими подъёмниками.

Посмотрите видео, как используется данный вид опалубки при заливке монолитных конструкций.

https://youtube.com/watch?v=wGg15CVGgGg

Возведение стен

После установки армированного каркаса производят послойное бетонирование опалубки. Заливают скользящую опалубку по всему периметру здания одновременно. Когда бетон приобретёт первоначальную степень прочности, ограждающие конструкции перемещают вверх со скоростью 2,5-3 см каждые 10 минут.

Работы по бетонированию стен ведутся непрерывно. Во время беспрерывного подъёма щитов производят армирование, устанавливают опалубочные внутренние элементы для оконных и дверных проёмов. В течение суток при нормальной работе опалубочной системы, стены возводят на высоту трёх и более метров.

Бетонирование скользящей опалубкой осуществляют только в беспрерывном режиме. В случае нарушения ритма бетонирования, структура монолита не достигнет проектной несущей способности.

Рекомендуем посмотреть видео, как производится выравнивание стен с помощью такой опалубки.
