Датчик протока воды для газового котла

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Котёл не даёт горячей воды

Проблема проявила себя следующим образом,- при открывании крана горячей воды, двухконтурный котёл иногда  работал нормально, но чаще просто не зажигался, никаких ошибок при этом не выдавал. Просто никак не реагировал, как будто никакого крана не открывалось. При этом в режиме отопления всё чётко работало. Так же было подмечено, что если кран горячей воды открывать резко и на полную, то котёл срабатывал чаще.

Как котёл “понимает” что открыта горячая вода?

Электронные мозги  котла “понимают” то, что открыта горячая вода и пора переходить в режим ГВС благодаря датчику протока воды, его ещё называют “Расходомер.”  Через него проходит холодная вода, она вращает турбинку внутри которой находится магнит, магнитное поле действует на находящийся во внешней части датчика геркон и этот сигнал определяется электроникой как команда на включение котла в режим  ГВС

Поскольку всё происходит так, то и подозрения сразу пали на то, что датчик протока воды забился грязью и  турбинка  не вращается, прочистка к сожалению ничего не дала. Но логика говорила что копать нужно там и она не подвела.

При последующей, более детальной разборке, было замечено, что плоскость турбинки настолько отполировалась, что буквально прилипала к корпусу. Если вы держали в руках керамические элементы от полуоборотного крана то понимаете о чём я говорю. Эти элементы настолько притёрты друг к другу что буквально склеиваются между собой, для этого им достаточно быть мокрыми.

Как ни странно, подобным образом залипала и турбина, что приводило к отказу котла давать горячую воду.

Приступаем к ремонту

Сразу скажу, что  эту процедуру я провёл уже несколько лет назад, всё отлично работает. Сегодня специально извлёк и разобрал расходомер, чтобы всё отснять и предоставить вам весь процесс.

Перед тем как приступить к работе не забудьте.

• Отключить котёл от сети.
• Перекрыть кран подачи холодной воды в котёл.
• Обязательно сбросьте давление, слив воду из котла.

Не рекомендую сливать через сбросной, предохранительный клапан – Как показывает опыт его лучше лишний раз не трогать, тронешь, может начать пропускать, придётся ещё и им заниматься. Лучше слить воду через спускной кран специально для этого предназначенный.

Только после этого извлекаем скобу фиксирующую датчик протока воды.

Извлекаем скобу фиксирующую датчик протока воды

А вот она и турбинка! Теперь нам её нужно извлечь из корпуса. Смотрим ниже.

Это удобно делать пальчиковой батарейкой, она как раз входит внутрь, ею и выдавливаем нужный нам узел.

Извлечение завершено, турбинка вся в рыжем налёте от воды его тоже не помешает оттереть.

Теперь нужно аккуратно вскрыть и этот узел, там имеется три фиксатора, один из них будет шире других, это ключ для правильной сборки.

На верхнем фото я отвёрткой указываю на тонкую фторопластовую шайбочку. Именно её я и поставил туда чтобы увеличить зазор между плоскостью турбинки и корпуса.

Без шайбочки, находясь на оси, плоскости турбинки и корпуса соприкасались и отполировавшись, как магниты прилипали друг к другу и турбинка не вращалась, это и было причиной того что мозги котла не получали сигнала проходящей воды.

Шайбу я снял с механизма от старого кассетного магнитофона (у меня этого барахла полно) а так вообще её можно самому вырезать из плотного полиэтилена, например от пластиковой бутылки или какой либо упаковки.

На этом фото видно, что у этих плоскостей соприкосновения не было, они  рыжие от воды.

Собираем в обратном порядке, обращаем внимание на указанную выше выемку. Она должна быть при установке узла в корпус направленна в определённую сторону. А именно нужно совместить стороны А и В

 По другому не залезет. На помощь снова придёт батарейка, чтобы посадить узел до упора

А именно нужно совместить стороны А и В.  По другому не залезет. На помощь снова придёт батарейка, чтобы посадить узел до упора.

Вставляем в пазы и проворачиваем,  обращаем внимание что выступы  и направляющие с противоположных сторон имеют разные размеры. Решите логическую задачку

Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления

Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления.

После запитки котла рекомендую включить режим продувки, чтобы выгнать воздух из теплообменников. Для этого нажимаем кнопку ESC на пять секунд, режим продувки запустит циркуляционный насос, этот режим запускается на 6 мин. Его можно отключить в ручную ещё раз нажав ESC.

С этим пунктом пожалуй всё. Переходим к следующему хитрому способу.

Установка устройства

Выбранный датчик протока воды должен подходить по техническим характеристикам и параметрам к насосу и трубопроводу.

Установку оптимально проводить до первого запуска системы водоснабжения. Это обеспечивает предотвращение неисправностей и их последствия.

Этапы установки включают врезание датчика и подключение электроники.

Установка проводится по направлению, соответствуя стрелке, указанной на корпусе реле (показывает направление протока воды). Прибор устанавливается на тройник-фитинг, который врезается в трубу. С трубопровода предварительно сливается жидкость. Рекомендуется расположение на трубопроводе, выходящем из насоса.

Защита устанавливается вместе с манометром по схеме, рекомендуемой производителем.

Для обеспечения герметизации, резьба уплотняется сантехнической лентой или льном. Намотка проводится по часовой стрелке.

При поступлении по трубопроводу загрязненной воды, оптимальное решение — установка фильтра перед датчиком.

В кабеле питания насоса делается разрыв, в образовавшийся участок подключается датчик. Подключение электрики должно проводиться по схеме, указанной на сопроводительной документации.

Общие правила монтажа

1. При установке в помещении можно выбирать степень защиты IP 20, на улице — IP 64.
2. Установка проводится на прямом участке с учетом расстояния до поворота и запорно-регулирующей арматуры, равным не менее 5 диаметрам трубопровода.
3. Датчик протока воды для насоса монтируется после прибора учета расхода жидкости.
4. Обеспечение герметичности соединений достигается специальными уплотнителями и надлежащим качеством материалов прибора.
5. Соответствие датчика насосу по техническим характеристикам.
6. Реле устанавливается по протоку в соответствии со стрелкой на корпусе.
7. Возможен монтаж на горизонтальном и вертикальном участке трубопровода. Некоторые производители рекомендуют установку только на горизонтальном участке трубопровода. Данную информацию следует уточнять в технической документации, но в любом случае исключен монтаж реле, при котором его корпус будет направлен вниз.

Особое внимание уделяется осторожному прикручиванию во избежание повреждения реле. Рекомендуемое расстояние между устройством и трубопроводом — 5,5 сантиметра

Устройство и принцип работы

Датчик протока воды — это прибор, осуществляющий контроль за давлением внутри системы водоснабжения, он подсоединяется к насосу посредством патрубков.

Стандартная схема датчика протока воды:

p, blockquote 4,0,0,0,0 —>

• реле;
• набор пластин;
• внутри прибора присутствует широкая камера;
• поплавок небольшого размера, который помещен внутрь неподвижной колбы;
• канал подпитки на выходе;
• большинство моделей оснащены регулировочным краником, установленным на выходе.

Принцип действия датчика: когда нет потока жидкости, он автоматически приостанавливает насосную станцию и не позволяет осуществляться “сухому ходу”, а при появлении воды — запускает устройство.

Датчик протока в системах бытовой автоматики

Датчик протока — устройство, формирующее выходной сигнал при наличии потока жидкости или газа. Устанавливаются в трубопроводах и воздуховодах, где наличие потока рабочего тела является критичным параметром.

Такой датчик еще называют реле протока, т.к. его принцип действия похож на принцип действия обычного электромагнитного реле с той лишь разницей, что его сработку вызывает не появление управляющего напряжения на катушке, а наличие потока жидкости или газа. А вот результатом срабатывания датчика протока, так же как и обычного реле, является смена состояния выходных контактов на противоположные.

Как правило датчик имеет нормально-закрытый (НЗ) и нормально-открытый контакт (НО). При появлении потока рабочей среды НЗ-контакт размыкается, а НО — замыкается.

Как работает датчик протока

Существует несколько видов датчиков протока:

 Лепестковое реле протока

На рисунке приведена схема датчика протока лепесткового типа.

Как видно из названия, основной рабочий элемент этого типа датчика протока — гибкий лепесток, который контактирует с рабочей средой и отклоняется от вертикального положения в случае наличия потока. Лепесток механически связан с выходными контактами и меняет их состояние, когда сам отгибается.

 Датчик протока турбинного типа

На рисунке приведена схема датчика протока турбинного типа.

Такие датчики представляют из себя небольшую турбину, ротор которой оснащён магнитом. При прохождении потока рабочего вещества через устройство турбина начинает вращаться, в результате чего возникает магнитное поле, которое преобразуется в электрические импульсы, поступающие на электронную схему датчика. Электроника вызывает изменение состояния выходных контактов при наличии потока, так же как и в лепестковом датчике.

Таким образом,такие датчики протока имеют два типа выходов: выходные контакты (НО и НЗ) и импульсный выход. Последний используется для определения скорости потока: чем больше частота следования импульсов — тем больше скорость потока.

В качестве примера датчика такого типа можно назвать реле протока газового котла Ariston. При появлении потока (когда пользователь открывает кран горячей воды), датчик формирует выходной сигнал и переводит котёл в режим нагрева ГВС.

Использование датчиков протока

Датчики протока чаще всего выполняют защитную, информационную или управляющую функции.

Защитная функция связана с обнаружением наличия потока в системах, где его отсутствие может привести к возникновению аварийных ситуаций или поломкам оборудования. Так, например, защищают насосы, т.к. при работе в отсутствии потока воды происходит их перегрев и выход из строя. Так же можно определить отсутствие потока воздуха в системах вентиляции при засорении фильтра, закрытии заслонки или поломках вентилятора. С помощью реле протока можно выявить утечки в системах водоснабжения, определить отсутствие воды в накопительном баке и т.д.

О информационной функции реле протока говорят тогда, когда наличие или отсутствие протока не связано с аварийной ситуацией, но является значимым событием в системе, о котором необходимо знать пользователю. В таких случаях срабатывание датчика используют для включении световой или звуковой индикации, или формирования сообщения на панель оператора.

Управляющую функцию реле протока выполняет, когда по его сигналу включается или отключается другое оборудование. Например, в системах ГВС, когда пользователь открывает кран с горячей водой, газовый котёл должен включить насос и перейти в режим нагрева ГВС. Это происходит как раз при срабатывании датчика протока после открытия крана.

При отсутствии протока НО-контакт 1-2 разомкнут, а НЗ-контакт 1-3 замкнут, цепь питания при этом разомкнута, насос остановлен. При появлении потока воды через реле его контакты меняют своё состояние, цепь питания насоса замыкается и он включается.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

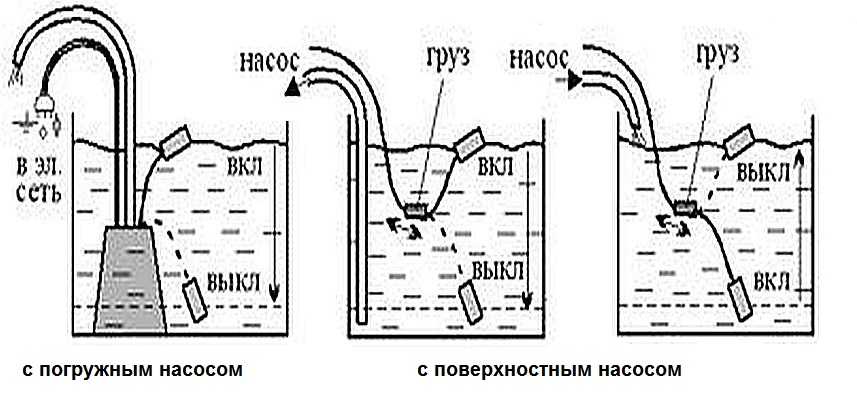

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении . Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Прибор предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Прибор устанавливается в линию напорного трубопровода. При этом питание насоса подключается к прибору, а питающий кабель подключается к электрической сети 220V. Место установки прибора должно быть защищено от риска затопления водой, в хорошо проветриваемом помещении.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:

• Температура рабочей среды: 0°С — 110°С
• Предельно допустимое давление-6 Бар
• Подключение 1″ (наружная и внутренняя)
• Максимально допустимый поток воды – 100 л/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Напряжение коммутации — 220 -240В ~ 50Гц
• Максимальный рабочий ток: 10А
• Степень защиты- IP65
• Перезапуск- автоматический
• Условие отключения -поток менее 2 л/мин

Технические характеристики товара и фото могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер.

Устройства с горизонтальным расположением пластин

Датчик протока воды для котла данного типа подходит под самые разнообразные насосы. Проводимость у моделей зависит от габаритов непосредственно камеры, а также канала. Дополнительно учитывается диаметр штуцера. Многие эксперты рекомендуют устанавливать двухкамерные модификации. Сила откачки у них, как правило, не опускается ниже отметки 5 Н. Систему защиты довольно часто применяют серии Р50. Все это говорит о том, что производителем гарантируется высокая степень герметизации и общей надежности.

При выборе устройства важно оценить параметры клапана. Если он изготовлен и обычного пластика, то он не способен долго прослужить. Медные аналоги хорошо себя показывают, но дорого стоят

Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты

Медные аналоги хорошо себя показывают, но дорого стоят. Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты.

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Функциональное назначение реле потока

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования. Негативные последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход возникает по разным причинам:

• неправильный выбор производительности насоса;
• неудачный монтаж;
• нарушение целостности водяной трубы;
• низкое давление жидкости и отсутствие контроля над ее уровнем, для чего используют реле давления;
• скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов

Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата – IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Значительный сегмент датчиков протока воды для котла поставляется в комплекте с отопительным оборудованием, поэтому потребность в их монтаже возникает лишь в случае поломки, кода приходится задумываться о соразмерной замене. Редкий случай, когда запланирована отдельная установка прибора – нужда в увеличении напора подаваемой в систему жидкости. Подобная ситуация имеет место, если центральное водоснабжение характеризуется низким давлением, едва дотягивающим до потребностей котла. Чтобы газовый прибор был способен обеспечить должное качество горячего водоснабжения, он должен иметь дело с хорошим напором.

Для решения этой проблемы монтируют дополнительный циркуляционный насос и оснащают его датчиком протока воды (внедрение компонентов в систему должно производиться именно в этом порядке). С началом поступления воды прибор активизирует работу насоса, что приводит к увеличению давления.

Самодельные модели изготавливают из камеры, которая будет использоваться вместе с тремя установленными горизонтально пластинами

Важно, чтобы последние не контактировали между собой и не касались колбы

Для простейших модификаций достаточно внедрения одного поплавка. Штуцер следует монтировать в тандеме с двумя переходниками, максимально допустимое давление клапана – 5 Па.

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить .

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.
