Подключение термостата w1209 к газовому котлу отопления

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
такой же прибор, только снабженный модулем GSM;
автономный регулятор с питанием от собственной батареи;
беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Зачем нужен стабилизатор для электрического котла?

Стабилизатор напряжения – это автоматика для электрокотлов отопления, которая так же, как и терморегулятор, позволяет экономить. Но в данном случае речь идет не об эффективном потреблении энергоносителя, а о целостности и работоспособности нагревательного элемента в целом.

Стабилизатор для электрического котла отопления позволяет сгладить все перепады рабочих характеристик электросети в течение суток и получить на выходе напряжение правильной синусоиды, что благоприятно скажется на долговечности котла. Стабилизаторы обеспечивают высокую степень защиты электроприборов от пульсации и перепадов напряжения

Качественное оборудование отличается высокой чувствительностью, что важно для электронной части котла и термостата. Стабилизаторы отличаются повышенным запасом по выходной мощности сети

Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла.

Необходимость комнатных термостатов

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Работа системы отопления при выставлении температуры на котле

Работа батарей отопительного контура прямо пропорциональна удалению каждой конкретной батареи от источника тепла. Проще говоря, чем дальше батарея расположена от котла, тем ниже температура теплоносителя, которая до неё доходит.

Циркуляционный насос, встроенный в схему котла, способствует выравниванию разницы температур между первой и последней батареями, по их удаленности от агрегата. Но даже работающий насос не способен полностью выровнять уровень нагрева, поэтому при монтаже котла и системы отопления это фактор необходимо учитывать.

Достигается равенство отдачи тепла между батареями регулировкой площади теплообмена каждой из них. Например, чтобы уравнять количество тепла, отдаваемого в начале системы, с его количеством в конце, нужно у первой батареи оставить, допустим, 4 секции, а у последней сделать 6 таких секций.

Важную роль играет расположение комнат в отапливаемом доме. Комната, которая всеми своими стенами граничит с другими комнатами, потребует до 30% меньшего объема тепла, чем комната, имеющая стены, отделяющие ее от улицы.

В этом случае, самым оптимальным решением будет установка на каждую батарею внутренней комнаты индивидуального терморегулятора или термоголовки. Прибор, установленный на радиатор отопления, позволит оптимизировать уровень тепла, выдаваемого этим отопительным прибором.

Работа термоголовки построена на эффекте термопары – чем сильнее нагрев, тем больше элемент меняет свою конфигурацию. Выбирая ручкой нужную ступень, потребитель устанавливает температуру, при которой мембрана прибора перекрывает подачу горячего теплоносителя в радиатор и открывает ее снова, если он остыл.

Хорошо помогает в распределении тепла установка комнатного термостата. Дело в том, что, выставляя температуру в котле, эффект от регулировки потребитель получает не сразу – теплоносителю нужно «пройти» несколько циклов, чтобы установился нужный режим тепла.

Комнатный термостат позволяет регулировать уровень нагрева воды, опираясь на температуру воздуха в комнате, а не на уровень нагрева батарей.

Здесь необходимо отметить, что установка термостата позволяет добиться более точной регулировки тепла в комнате, а значит, может потребоваться определенная процедура согласования работы комнатного регулятора и датчика температуры котла.

Существуют современные модели термостатов, основанные на работе со специальными приложениями для смартфона – таким устройством можно регулировать температуру газового котла, находясь далеко от него.

Выбор оптимального терморегулятора

Правильный выбор в пользу механического или электронного типа проще сделать, если знать плюсы и минусы обоих приборов.

Механические модели – минусы:

Большая погрешность в контроле температуры из-за ручного способа управления.
Чтобы подключить внешний датчик, необходимо прокладывать электрический кабель, что может снизить эстетический вид помещения.
Низкий функционал в отличие от программируемых устройств.

Интересно! Многие пользователи механических моделей в первую очередь жалуются на необходимость прокладки кабеля, который не всегда можно надежно замаскировать под плинтусами или замуровать в стену. Ручная настройка хоть и является проблемой, но менее существенна.

Плюсы:

Доступная стоимость прибора.
Механизм настолько прост, что риск появления поломок намного ниже, чем у электронных моделей.
Простое управление и надежность прибора.

Среди отрицательных параметров электронного варианта выделяют его высокую цену. Именно она зачастую является решающим фактором при принятии решения в пользу того или иного терморегулятора. Наряду с этим, можно отметить не всем доступный для понимания интерфейс программы и необходимость смены отслуживших элементов питания.

Однако даже неопытный пользователь сразу отметит комфорт и удобство во время эксплуатации электронного прибора. Для этого нужно выполнить единоразовую настройку, которая поможет прибору контролировать процесс обогрева в течение недели, а то и трех месяцев. В таком случае стороннее вмешательство не потребуется, только если не возникнет аварийных ситуаций.

Простота механического оборудования позволяет без труда выполнить самостоятельную настройку

Пример функционала терморегулятора BAXI MAGIC PLUS

Прибор для контроля за изменениями температуры воздуха внутри помещения данной торговой марки обладает следующими функциями:

Настройки прибора позволяют выставлять нижний и верхний порог отключения в диапазоне от +5 оС до +35 оС.
Установлена защита от замерзания труб. Если произошел сбой настроек или возникла проблема другого характера, прибор автоматически запускает котел отопления при спуске температуры до критического порога +3 оС.
Для удобства управления устройство оснащено жидкокристаллическим экраном и кнопками.
Пользователю предлагают два режима работы на выбор: экономичный и комфортный.
Установка графика работы: можно выставить почасовой, посуточный или понедельный.

Какой термостат нужен для электрического котла

Многие котлы изначально рассчитаны на подключение к ним терморегуляторов. При этом создатели котельного оборудования сразу в тех. документах указывают все важные моменты.

Если покупается электронная модификация термостата, то лучше всего отдать предпочтение той, что рекомендована изготовителем котельных агрегатов.

В идеале терморегулятор должен осуществлять контроль за деятельностью нагревательного устройства, а точнее подачу в него топлива. Это самая лучшая схема подключения термостата. С помощью нее можно сэкономить много горючего.

Итак, какой же выбрать комнатный термостат для электрического котла? Организация DS Electronics выпустила две модификации цифровых термостатов для электрокотлов — rk и BeeRT. Они обе созданы для установки в распределительный шкаф посредством типовой ДИН-рейки высотой 35 мм.

Модель terneo rk чаще всего используется для управления электрическим котельным оборудованием с потребляемой мощностью до 7000 ВА и усовершенствования процесса деятельности старых котлов. Допустимые границы по температуре жидкости у него т (–55)…(+125) ºС.

Текущий температурный режим воды и сообщения системы отображаются на цифровом дисплее. Есть один светодиодного типа индикатор, сигнализирующий об активации нагревательных деталей котла. Настройку работы, а также навигацию по меню упрощают кнопки. Установленные параметры использования электрокотла надежно сохраняются посредством энергетически зависимого модуля памяти.

Важнейшим нюансом для термостата rk считается возможность корректировки величины температурного гистерезиса котла, в границах от 0,5 до ºС. Меньшая его величина способствует более точному поддержанию температурного режима жидкости. А большая — приводит к уменьшению числа коммутаций, что ведет к увеличению ресурса его деятельности. Корпус регулятора сделан из негорючего материала — поликарбоната. Есть термозащита.

Если температура внутри обшивки регулятора повышается до 80 ºС, запускается защита и питание нагрузки (электрический котел) будет отключено. Восстановление рабочих опций происходит после спада ее до 60 ºС с последующим нажатием любой из клавиш термостата.

Модель terneo BeeRT реализует те же задачи, что и предыдущий прибор. Но есть некоторые отличия в тех. характеристиках. В упаковке с регулятором есть два датчика температуры. Границы регулировки температурного режима 5…85 ºС, а гистерезиса — 1…30 ºС. Макс. мощность котла, подсоединенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового дисплея, есть несколько индикаторов-светодиодов разных цветовых решений. Каждый из них визуализирует работу своего элемента системы отопления — ТЭНов и циркуляционной насосной установки. С помощью терморегулятора BeeRt можно улучшить работу насоса.

Известно, что жидкость в месте замера ее температуры стынет намного быстрее, чем в системе отопления. Для компенсации этого явления насосная установка активируется за одну минуту до подачи питания на нагревательные детали котельного оборудования. Таким образом, можно избежать нерациональной работы нагрузки и уменьшить количество потребления электрической энергии.

Чтобы избежать точечной концентрации нагретой в котле воды, термостат отключает циркуляционный насос через одну минуту после нагревателей. Еще за счет настроек можно ограничить значение температурного режима жидкости в трубопроводе подачи электрокотла. Это поможет избежать перегревания оборудования и его поломки в случае отказа насосной установки, а также исключить риск термических повреждений пользователей.

Как правильно подключить термостат BeeRT к котельному агрегату? В соответствии со схемой 1 питающее напряжение 230 Вольт, подают к клеммную колодку 9 (фаза L) и 10 (ноль N). От клеммников , осуществляется управление циркуляционной насосной установкой, а 11, 12 — нагревательными деталями (ТЭНами) котла. Датчики температурного режима жидкости подключают следующим способом:

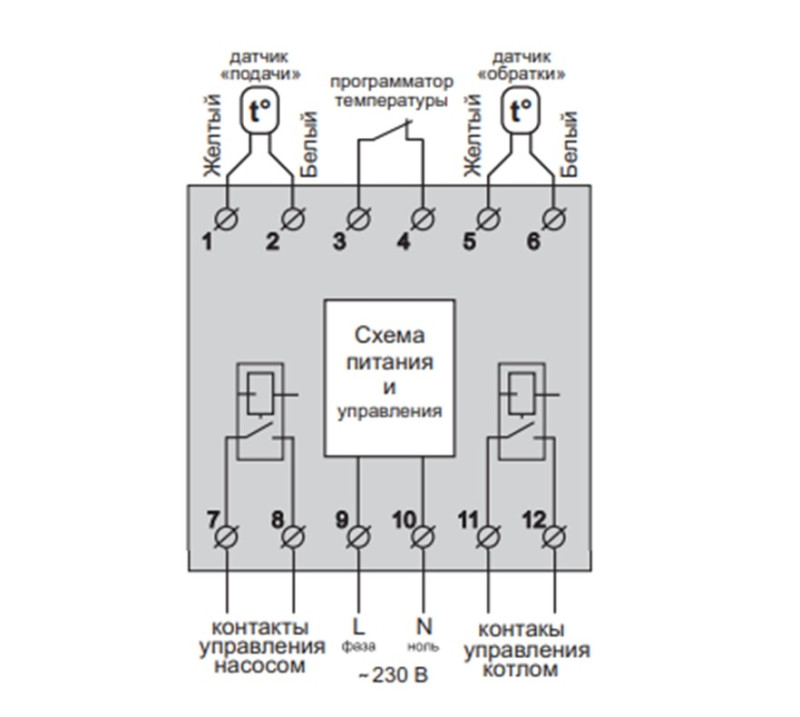

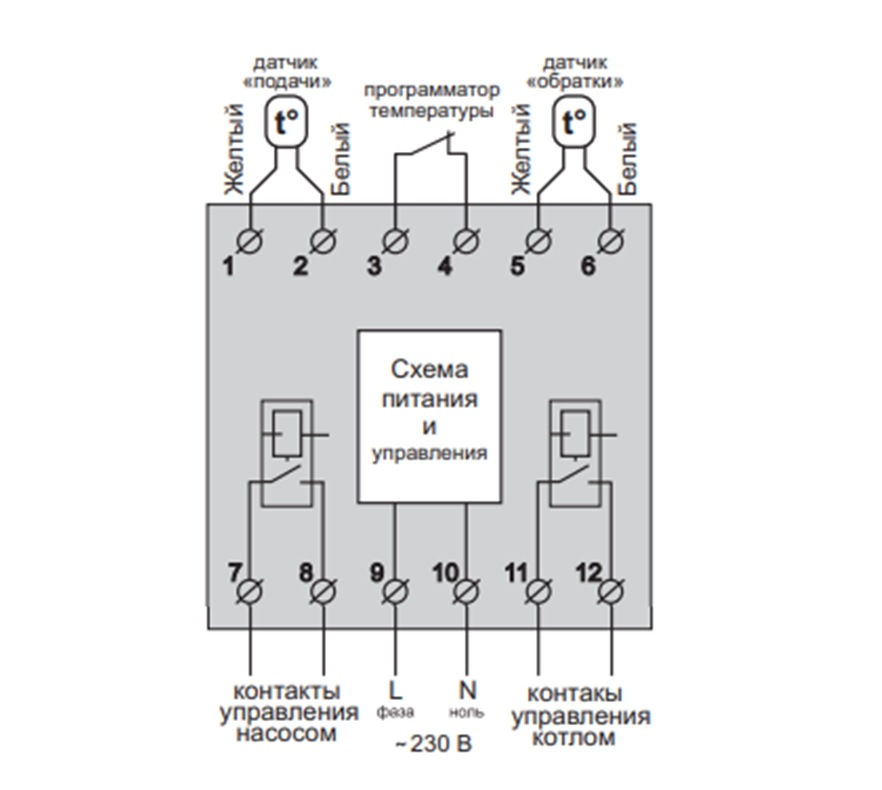

Подающей (красный цвет) трубы отопительной системы — к клеммным колодкам 1 (желтый проводок) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммники 5 (желтый) и 6 (белый).

Клеммы 3 и 4 созданы для контактной группы программатора. Требования по установке регулятора температуры BeeRT полностью совпадают с аналогичными, применяемыми к иным электронагревателям terneo.

Принцип действия комнатных термостатов

Работает комнатный регулятор температуры следующим образом:

Встроенный или вынесенный из корпуса терморегулятора датчик измеряет температуру воздуха в помещении;
Датчик передает информацию на исполнительное устройство;
Исполнительное устройство в зависимости от значения температуры включает или отключает соединенные с регулятором отопительные приборы, кондиционеры;
При падении температуры воздуха в помещении до значения, которое при настройках прибора было принято за минимальное, устройство снова включает отопительный прибор.

Таким образом, функционирует данное регулирующее оборудование не постоянно, а циклически, включая и отключая отопление при минимальном и максимальном значении температуры воздуха в помещении. У электромеханических и механических термостатов данный диапазон очень небольшой, в то время как у электронных моделей он может быть значительно шире.

Особенности функционирования

Итак, для того чтобы разобраться с особенностями работы терморегулятора, необходимо понимать как работает котел:

Пользователь запускает в работу котел, выставляет необходимую температуру нагрева теплоносителя;

Современное оборудование может оснащаться накладным или погружным датчиком, который передает информацию относительно нагрева на блок управления прибора. При достижении заданной температуры нагрева срабатывает датчик, в результате чего автоматически срабатывает датчик, перекрывая подачу топлива. Теплоноситель по системе продолжает движение благодаря встроенному циркуляционному насосу;

Как только температура теплоносителя опускается ниже заявленной, подача газа на горелку автоматически возобновляется, горелка розжигается и начинается подогрев теплоносителя.

Получается, что котел за счет автоматики просто греет теплоноситель до указанной температуры, после чего просто поддерживает заданный параметр. Отсутствие термодатчика не позволяет оборудованию получать информацию относительно окружающей температуры, по этой причине в переходные сезоны, а именно весна-осень может происходить тактование, а именно частое включение и отключение горелки из-за чего снижается не только ее рабочий ресурс, но и агрегата в целом.

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Как сэкономить на газовом отоплении

Желание как можно меньше потратить на отопление – вполне естественно.

При использовании газа существует несколько способов экономии топлива:

Монтаж счетчика расхода газа. Проблема весьма актуальная, так как при отсутствии счетчика ресурсоснабжающая организация будет брать с потребителя плату не за конкретно потребленный объем топлива, а по региональным нормативам. Разница может доходить до 2-3 раз.
Снижение потерь тепла. Например, через крышу частный дом может терять до 25% тепла, через окна – до 25%, через стены – до 35%, а через дверь – до 3%.
Максимальное применение средств автоматики. Автоматика лучше человека проследит за нужными параметрами.
Повышение эффективности работы оборудования. Например, замена горелки старого образца на более современный вариант может сэкономить до 5% газа.
Применение новых средств вентиляции. К таковым можно отнести системы рекуперации – это когда выхлопная труба газового котла через стену дома проходит внутри трубы приточной вентиляции. Снаружи дома выхлопная труба поднимает отработанные газы намного выше, а холодный воздух с улицы попадает в дом уже слегка подогретым. Применение рекуператора позволяет сэкономить 5-10% объема потребляемого газа.

Установка терморегулятора позволяет:

увеличить эксплуатационные показатели отопительного оборудования;
обеспечить дополнительное удобство управления процессами функционирования агрегата;
существенно снизить расход энергоносителей.

Принцип работы терморегулятора заключается в следующем. Как только температура теплоносителя достигнет установленной, термостат цепь разрывает, в результате чего не только горелка, но и установленный циркуляционный насос приостанавливают свою работу. Агрегат начинает подогревать теплоноситель только после того, как в отапливаемом помещении температура воздуха опустится на 2-3 градуса, в результате интервал между отключением и включением может составлять от 25 до 35 минут.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

Высота монтажа не более полутора метров над уровнем пола.
Не устанавливать на внешнюю, холодную стену дома.
К прибору должен быть свободный доступ.
Не вешать вблизи плит, кондиционеров, окон.
Не допускать попадания прямых солнечных лучей на прибор.

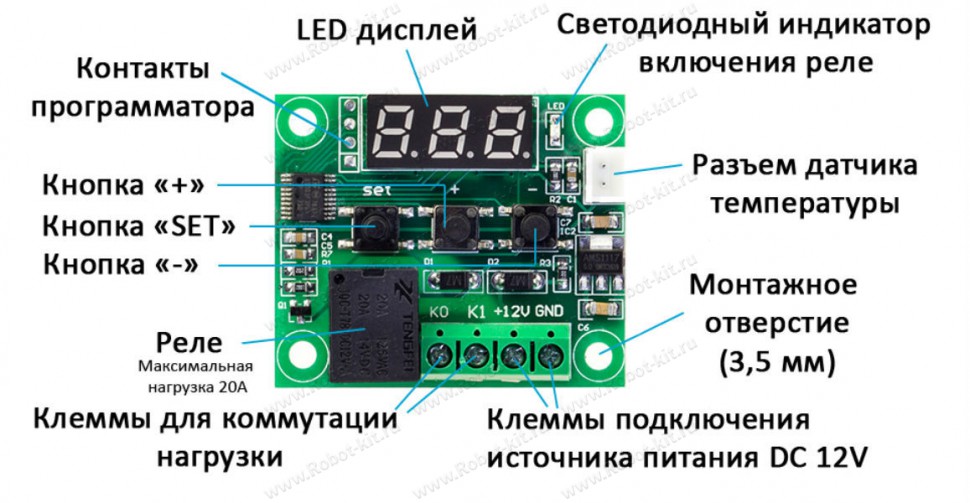

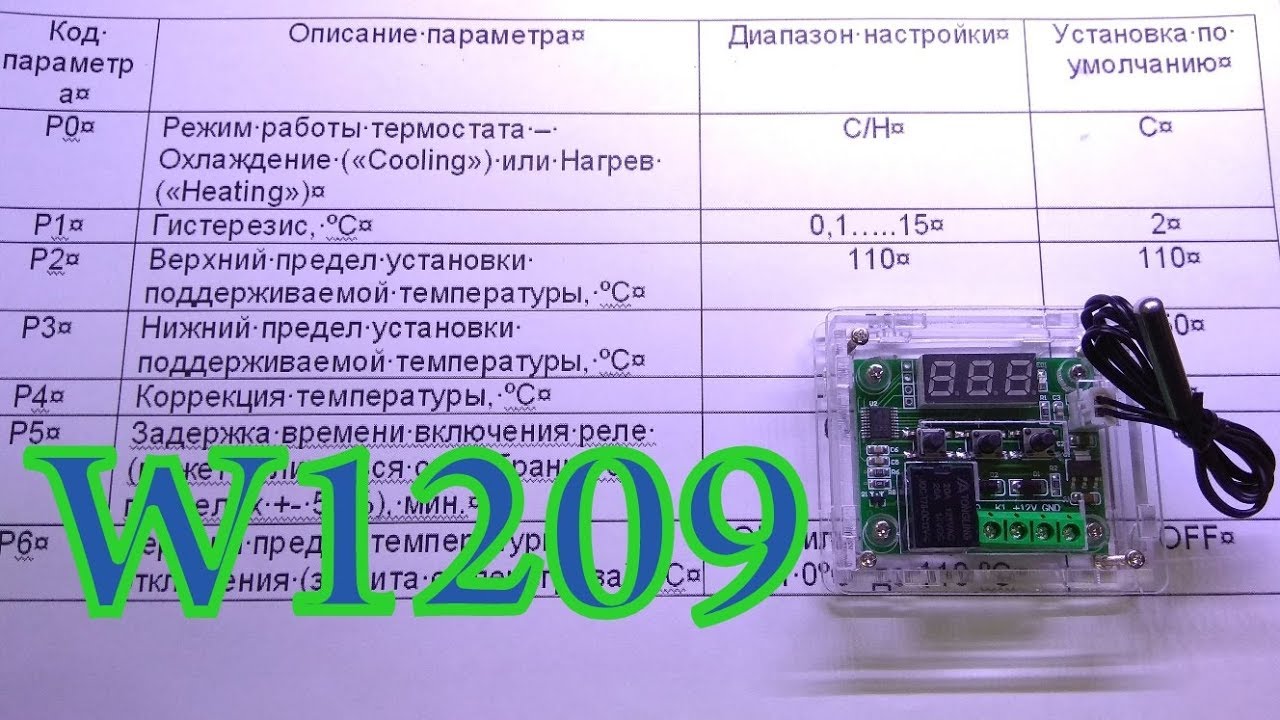

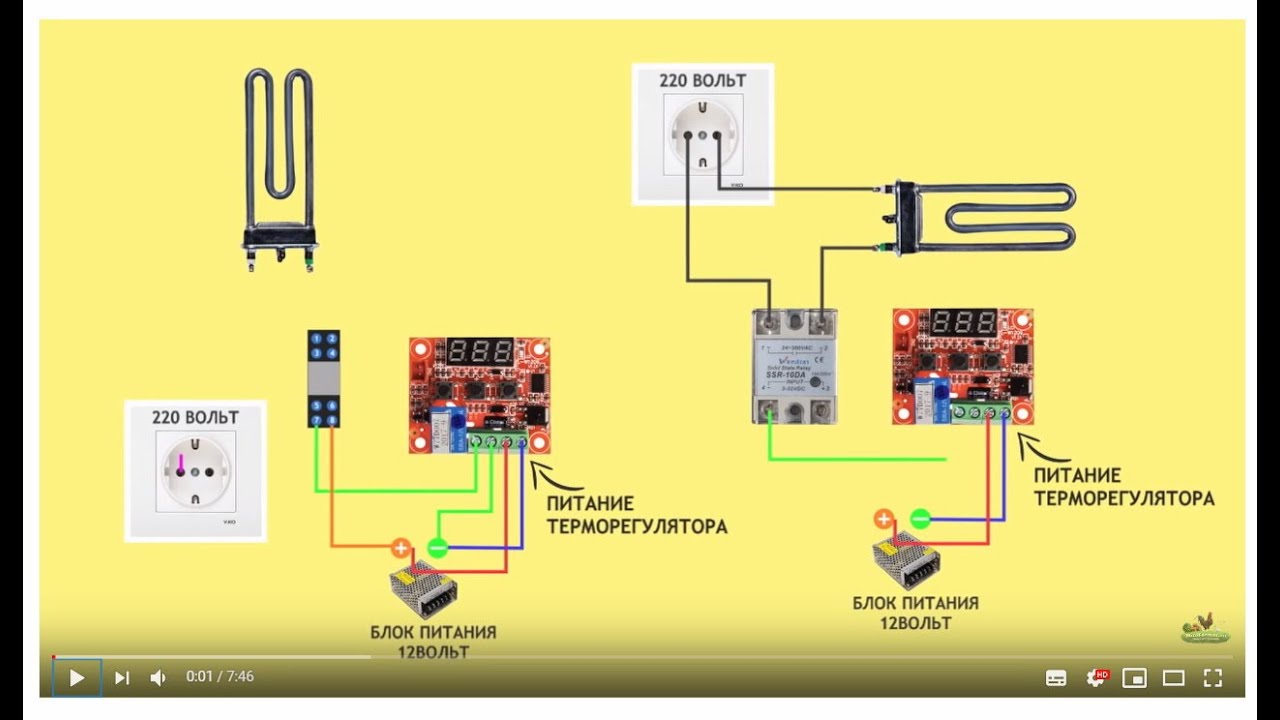

Термостат W1209

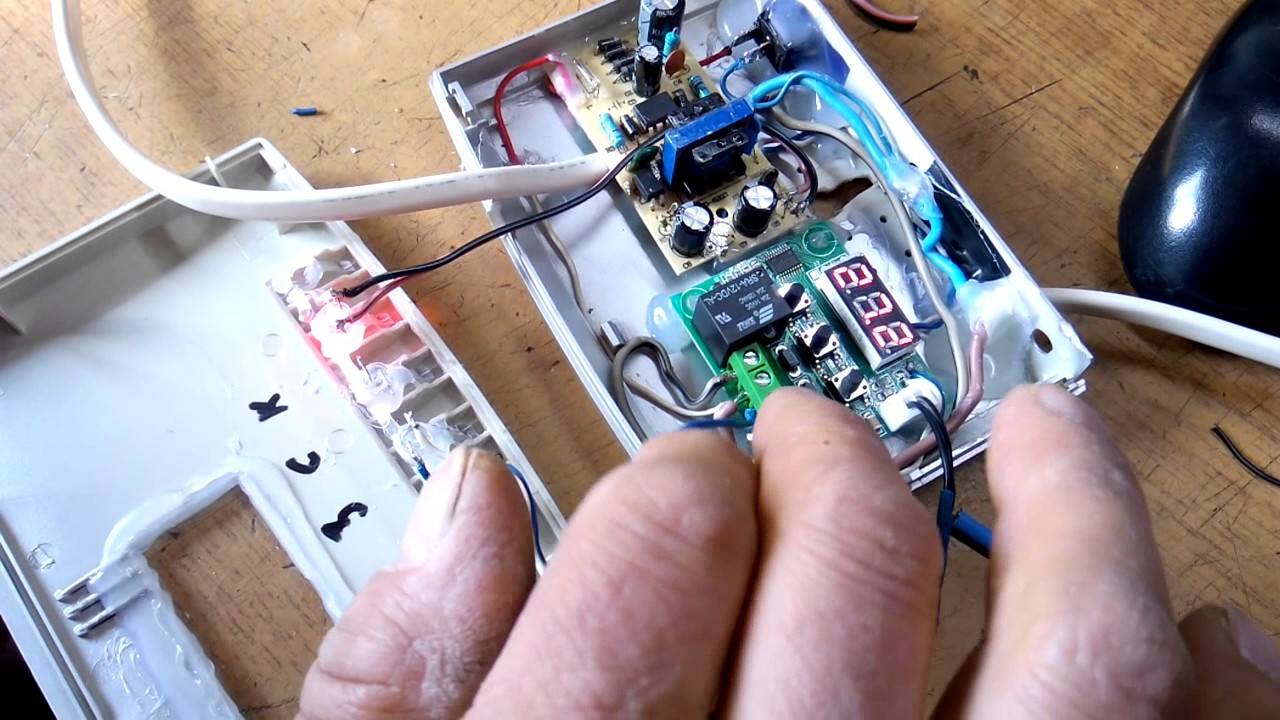

Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.

— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм

— термодатчик от стенки должен находится не менее 0.5 метра

— положение по высоте примерно от пояса до плечей

Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса

Регулировка работы котла

Газовый котел может настраиваться двумя способами – вручную или автоматически. С ручной настройкой все понятно – при заметном похолодании или потеплении в доме пользователю нужно каждый раз соответствующим образом менять мощность котла, чтобы в доме была наиболее комфортная температура. Такой метод регулировки имеет право на жизнь, но его эффективность недостаточно высока, да и удобным его не назовешь.

При наличии подключенного к котлу программатора удобство управления отопительным оборудованием возрастает в разы. Когда температура воздуха в помещении снижается ниже заданного уровня, котел запускается и работает до тех пор, пока температура не достигает максимального значения, установленного на программаторе. Как только воздух в помещении прогревается до нужного уровня, газовому котлу подается команда на отключение.
