Буржуйка своими руками для отопления гаража

Плюсы и минусы «буржуйки»

Такие печи обладают рядом плюсов:

С помощью буржуйки возможно не только прогреть помещение, но и подготовить на ней пищу.
Основной плюс печи-буржуйки — это скорость обогревания гаража

После растопки требуется только лишь 30 минут для прогревания всего гаража, тогда как кирпичным печам на это понадобится пару часов.
Тепло в гараже делится одинаково, неважно от того, в какой части помещения находится печь.

При растопке печи можно применять совершенно любые горючие материалы (дрова, уголь, отходы, машинное масло и так дальше), что выполняет печь-буржуйку довольно выгодным вариантом теплоснабжения в отличии от электрообогревателей.
Выполнить подобную печь можно и собственными руками из материалов которые всегда под рукой, не прилагая серьёзных усилий и расходов времени.
Обычное и бесхитростное устройство.
Цена такой меньше во много раз установки камина или каменки.

Минусы буржуйки:

При размещении печи-буржуйки в гараже приходиться задуматься об отведении дымоходной системы.
Придется порой очищать дымоотводящий канал.
Для поддержки тепла нужно иметь конкретный запас материалов для обогревания.
Железная печь-буржуйка не может долго сохранять тепло в помещении, так как металл имеет особенность быстро остывать.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
для прогревания пространства достаточно 30 минут;
в каком бы углу не находился прибор, равномерно разогревается любой уголок;
экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
сделать можно из подручных материалов;
устройство простое в эксплуатации;
для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

необходимо продумать систему дымохода;
для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Достоинства и недостатки буржуек для отопления

Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.

Идеально подходит самодельная буржуйка в гараж

Существует несколько вариантов изготовления буржуйки из подручных материалов:

Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально

Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв

Рекомендуется сначала, заполнить баллон водой.
Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.

Модернизация буржуйки

Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.
Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность

Это очень важно, особенно для оборудования, изготовленного своими руками

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

сварочный аппарат;
шлифовальная машинка с кругами;
дрель со сверлами;
щетка с металлическим ворсом;
рулетка и строительный карандаш для разметки;
молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

1 или 2 газовых баллонов;
Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
труба для дымохода;
толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

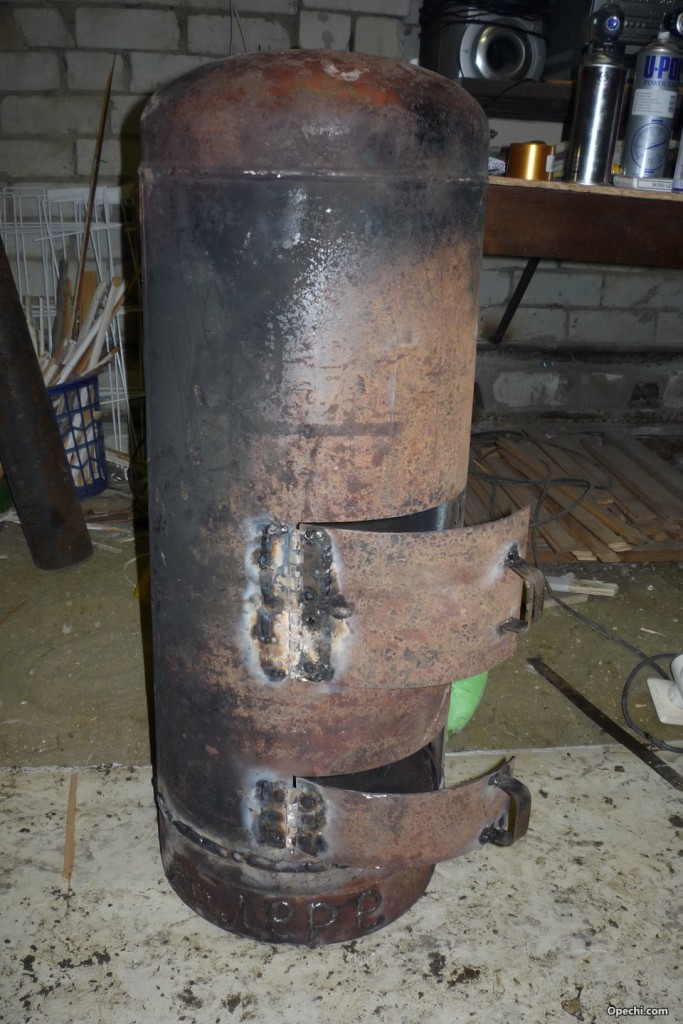

Буржуйка из газового баллона

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Плюсы и минусы такой печи

Преимущества печи – буржуйки для отопления гаража:

Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Отрицательные стороны использования:

Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Основные нюансы изготовления:

Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Это очень важно, особенно для оборудования, изготовленного своими руками

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
Продолжаем кладку (смотри фото №2, ряд №1).
Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
Прямо над поддувалом ставим колосники.
Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
Поверх кладем ряд на постель по контуру четвертого.
Следующий — снова на ложок. Сзади ставим 2 кирпича.
Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
Устанавливаем металлический лист перед топкой.
Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

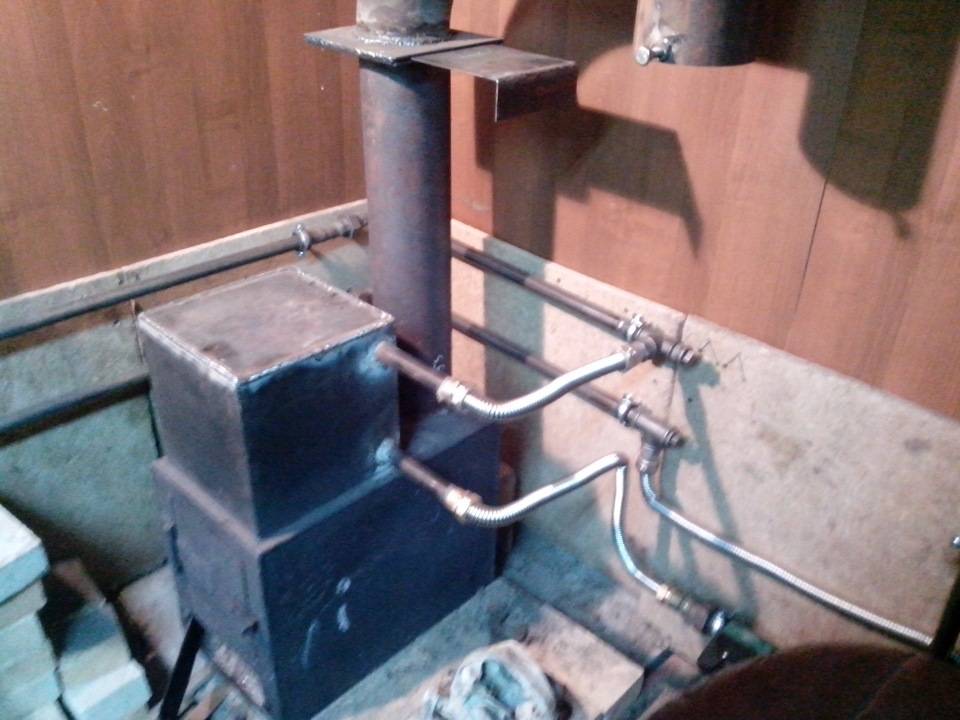

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.
