Обвязка брусом винтовых свай: выбор и пошаговая инструкция по установке

Как подготовить фундамент

Чтобы обвязка фундамента была выполнена надлежащим образом, нужно сначала подготовить основание дома к работе. Такая подготовка состоит из следующих шагов:

Измерить геометрию фундамента, используя лазер или строительный треугольник. Допускается перепад высоты 1 см или меньше. Если перепад значительно больше, то надо исправить неровности цементом перед обвязкой.
Измерить углы. В идеале – каждый угол должен быть 90°. Любые изменения сильно усложняют процесс обвязывания.
Проложить поверх фундамента гидроизоляцию. Поскольку на обвязку тоже будет укладываться водонепроницаемый материал – на данном этапе хватит 1 слоя рубероида, прикрепленного мастикой.
Необязательно, но можно положить на рубероид еще и тонкий слой утеплителя. Так принято делать в Финляндии и Северной Америке.

Обвязка дома будет проведена более надежно, если еще при заливке фундамента втопить в нее крепежи (вышеупомянутые деревянные пробки или анкерные болты).

Шаг между ними должен быть от 1,5 до 1,8 м. Но это необязательно – можно аккуратно высверлить отверстия в уже затвердевшем фундаменте.

Типы материалов для нижней обвязки

Нижняя обвязка практически всегда выполняется из дерева. Иногда первая обвязка фундамента делается металлической.

Но для каркасных домов это не подходит – слишком большой вес и нагрузка на фундамент, который у «каркасников» обычно достаточно легкий. Поэтому стоит рассмотреть только деревянные пиломатериалы.

Брус

Для начала разберем, как сделать обвязку из бруса, ведь это самый популярный тип. Важную роль играет сечение, которое имеет обвязочный брус (в миллиметрах).

Чтобы сделать обвязку, обычно выбирают сечение бруса 150х150 – нижняя обвязка выходит достаточно прочной даже для двухэтажного каркасного дома.

Иногда повышают до 200х200, чтобы добавить дополнительной устойчивости. А вот использование в обвязке бруса 100х100 не рекомендовано даже в одноэтажных постройках – он недостаточно «вынослив».

Готовясь сделать обвязку из бруса, стоит учитывать его главный недостаток. Материал трескается, если испытывает неравномерную нагрузку (или когда он не полностью высушен). Поэтому обвязывать надо равномерно, чтобы результат был долговечным и надежным.

Обвязка брусом может выполняться из 2 типов бруса:

клееного (более прочный и крепкий);
цельного (более дешевый).

При частном строительстве чаще применяют именно цельный брус. Его «мощностей» вполне хватает. Но если возводится двухэтажный дом с полноценным вторым этажом (не мансардой) – лучше отдать предпочтение клееному.

Доска

Обвязка из досок не уступает по прочности брусовой. Обычно выполняется обвязка каркасного дома из доски 150 мм в ширину, а высота варьируется от 75 до 100 мм. Строгих требований к сечению доски нет.

Из достоинств – доски менее подвержены деформации, чем брус, а усушка происходит очень равномерно. Но схема обвязки досками несколько сложнее, и из-за «неквадратной» формы многие опасаются работать с этим материалом, не зная, как его правильно собирать.

Бревно

Нижняя обвязка бревном – еще один недорогой тип, подходящий для каркасного дома. Обвязка фундамента бревнами предпочтительна из-за того, что этот материал хорошо выдерживает:

нагрузку;
атмосферные явления;
перепады температур.

Ощутимый же недостаток – высокая сложность монтажа. Особенно трудно сконструировать узлы нижней обвязки, ведь из-за округлой формы и неправильного сечения бревна приходится намного тщательнее прикреплять к фундаменту. Без специальных навыков справиться с этой работой в одиночку бывает очень затруднительно.

Особенности выполнения обвязки

Выполняя обвязку свай необходимо правильно выбрать уровня ее размещения, согласно которому железобетонные ростверки классифицируются на:

Висячие;
Наземные;
Углубленные.

Рис. 2.0: Виды ростверков по уровню размещения

В условиях стабильного грунта наиболее простым в обустройстве способом обвязки будет наземный ростверк, который расположен на поверхности почвы. Сваи с наземным ростверком классифицируются как свайно-ленточный фундамент — это надежное основание с высокой несущей способностью, которая достигается за счет увеличения опорной площади фундамента контактирующей с грунтом лентой. Однако в почве, склонной к пучению, такой вариант обвязки неприменим ввиду риска отрыва ростверка от стволов свай выталкивающими нагрузками. Тут необходимо обустраивать висячий ростверк, поднятый над грунтом на высоту 20-40 см. Углубленный ростверк — конструкция, которая размещается в толще почвы. Под опорной подошвой ростверка грунт заменяется на не подвергающуюся пучению песчано-гравийную подушку. Такой ростверк применяется при возведении тяжелых многоэтажных зданий, запаса прочности висячей обвязки для которых недостаточно.

Описание процесса по сооружению основания

Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.

Установка элементов

Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.

Рабочий процесс проходит в следующем порядке:

Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;

Удобно расставить колышки в местах будущего расположения опор

Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;

Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи

После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.

В оголовке сверлятся отверстия под выбранный тип крепежа

Обвязка

Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:

Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;

Выберите вариант соединения, который обеспечит надежность всей конструкции

Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки

Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай

Так выглядит шарнир Гербера в собранном виде

Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

инженерно-геологический анализ грунта;
определение типа свай для фундамента;
подробный чертеж плана дома с указанием всех деталей строения;
расчет нагрузки на фундамент;
чертеж подземной части;
установка свай;
расчет и заливка ростверком;
установка цокольного этажа;
расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Обвязка винтовых свай швеллером и двутавровой балкой

Ростверк из швеллера формируется в слабонагруженных конструкциях, подводимых под гаражи, сараи, бани и бытовки. Причем обвязка свай и ростверка из металлопроката выполняется с помощью сварки. То есть все элементы конструкции фундамента фиксируются на шов кругового типа.

Сам процесс сборки предполагает монтаж швеллера на оголовок сваи либо боковыми гранями вниз (верхняя поверхность остается чистой), либо в противоположном положении (боковыми гранями вверх).

Первый вариант гарантирует высокую прочность конструкции. Расположенный таким образом швеллер сопротивляется поперечным нагрузкам с большей эффективностью. Однако, перевернув швеллер, мы получаем естественную опалубку, которую можно заполнить бетонным раствором, сформировав армирующий пояс для будущей стеновой кладки.

Поэтому, в качестве компромиссного варианта, позволяющего сохранить и высокую прочность ростверка, и верхнюю «опалубку», вместо швеллера стоит использовать двутавровую балку аналогичных размеров.

Угловые сопряжения балок или швеллеров соединяются сваркой — встык. Ну а после окончания обвязки опор элементы созданного ростверка грунтуют антикоррозийными составами.

https://youtube.com/watch?v=A7StWtdRiKQ

Технология выполнения работ

Крепление обвязочных элементов

Профессионалы в строительной области рекомендуют использовать при установке ростверка фундамента на винтовые сваи совокупность двух крепежных приспособлений – посадку на резьбовое соединение и хомуты. Представленный способ крепления всех связующих элементов обвязки обеспечит надежный контакт и долговечность конструкции.

Единственным нюансом при укладке деревянных балок является предварительная их обработка антисептическими составами, позволяющими предотвратить преждевременный процесс гниения древесины и ее последующее разрушение. Перед выполнением работ целесообразнее составить схему размещения всех связующих элементов с указанием необходимых измерений.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

Установить балку ростверка в проем между стойками сваи. Перед укладкой балочного элемента в П-образный фланец укладываем изоляционный слой рубероида, обработанный олифой.
Выполняем фиксацию связующих элементов. С боков выполняем крепление балки к оголовку посредством саморезов, а непосредственно к свае – анкерами или сквозными шпильками.

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Скрепление хомутами

В случае отсутствия возможности закрепления балок при помощи саморезов и анкеров целесообразнее сделать крепеж составных элементов посредством хомутов.

Процедура монтажа включает в себя:

на оголовки свайных элементов выполняется укладка прямоугольных брусков. При использовании балок из древесины крепеж выполняется с помощью саморезов, а в случае металлических изделий – сваркой

Во время крепления важно по строительному уровню контролировать вертикали размещаемых элементов.
после выполнения монтажа направляющих балок по всему периметру осуществляем укладку П-образной доски (в данном случае она играет роль «хомута» или специального кожуха, осуществляющего итоговую фиксацию направляющих). Кончики П-образного элемента после размещения должны быть направлены вниз, при этом излишки материала, выступающие за пределы оголовка целесообразнее убрать.
скрепление составных элементов ростверка (по аналогично представленному способу выполняем фиксацию боковых сторон оголовка свайной опоры и ее центральной части посредством использования соответственно саморезов и анкеров).

Посмотрите видео, как производится скрепление элементов обвязочной конструкции.

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Виды обвязки

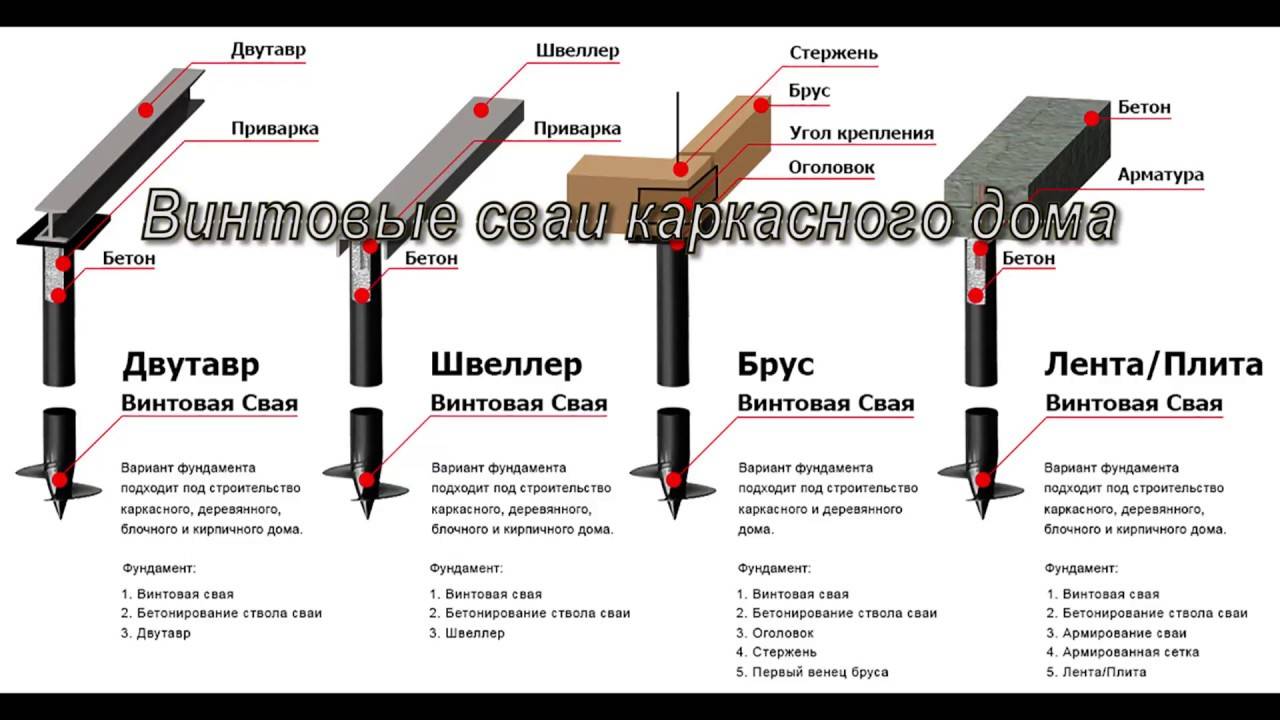

Есть четыре вида обвязки:

Железо-бетонной литой лентой
Двутавром из металла
Металлическим швеллером
Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
Брус должен быть заранее обработан противопожарными составами, средством от гниения.
Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
Монтаж занимает небольшое время.
Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
Во время смены сезонов опоры не смещаются.
За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
Экологическая безопасность для окружающего ландшафта.
Удобство и универсальность применения.
Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Винтовые сваи зимой

Если сравнивать фундамент на сваях с обычным ленточным вариантом, то есть несколько основных преимуществ.

Меньшая стоимость всего проекта.
Высокая скорость монтажа.
Применение на сложных грунтах.
Некоторые виды свай могут быть установлены даже в зимнее время.
Исключается необходимость обширных работ по выборке грунта.
Неподверженность к пучению грунта.
Возможность свободного распределения нагрузки методом подбора количества свай.
Нет необходимости изоляции от влаги.
Простота обслуживания.
Если используются забивные или винтовые сваи, то можно сразу же приступать к возведению стен.
Простота подвода различных коммуникаций.

Укладка бруса

Лучше использовать для обвязки свайно винтового фундамента лиственницу или прочные хвойные породы древесины. Материал располагают над грунтом, поэтому влага будет активно воздействовать на него. При намокании лиственница приобретает большую прочность, поэтому специалисты рекомендуют использовать в возведении конструкции именно эту древесину.

Работу необходимо начинать с уголков. Фланцы прокладываются изоляционным рубероидом

Важно, чтобы древесина не имела соприкосновения с металлом. В процессе эксплуатации брус будет конденсировать и впитывать влагу, поэтому его требуется изолировать от металла

Следует обратить особое внимание на следующие моменты:

первые смежные элементы конструкции необходимо состыковать и выровнять

Их соединение проверяют с помощью угольника;
заготовку дополнительно подгоняют и скрепляют саморезами;
в процессе выполнения работ важно верно рассчитать геометрию периметра и сравнить его диагонали. Они должны быть равны

После проверки можно продолжать монтажные работы.

Более надёжной считается обвязка сваи, выполненная вверху и внизу. Чтобы максимально закрепить винтовые элементы, берут брус 200 мм. На втором уровне используется древесина в 150 мм. Для обустройства второго ряда не требуется делать специальный запил под лагу.

Чтобы максимально точно уложить ряды бруса применяют клин. Его подкладывают в месте укладки либо делают запил. Свф можно усилить металлическими элементами. Для обвязки фундамента на винтовых сваях можно использовать склеенные доски. Такая альтернатива брусу обойдётся в строительстве дешевле и позволит сэкономить денежные средства.
